Актуальные новости компании Амикта (2020/21 год)

Монтаж инженерных систем, КП Горки Лэнд

Выполнение работ по монтажу инженерных систем в одноэтажном каркасном доме.

На фото ниже - монтаж электрической котельной для отопления частного дома водяным теплым полом и организация системы горячего и холодного водоснабжения - установка настенного электрокотла Protherm (Словакия) Ray, бойлера косвенного нагрева Baxi (Италия) UBT 100, расширительных баков Flamco (Нидерланды) Airfix R, распределительных коллекторов Stout (Испания) и прочих элементов отопительной системы. Отопление помещения котельной, также как и отопление всего дома, реализовано с помощью водяного теплого пола из труб Uponor (Финляндия) Uni Pipe Plus Red, фиксированных скобами Kan-therm (Польша) на последовательно уложенных слоями экструдированном пенополистироле Технониколь (Россия) Техноплекс и подложке Rommer (Россия) с металлизированным покрытием.

Монтаж котельной

В помещении котельной нашими инженерами предусмотрен трап - специальный слив, соединенный с системой канализации дома. Наличие канализационного трапа в котельной позволяет упростить процедуру слива систем отопления или водоснабжения (проводимую при замене теплоносителя или консервации дома), спуская через слив теплоноситель или воду напрямую в канализацию. Помимо этого, канализационный слив, предусмотренный в помещении котельной, дает возможность защитить помещения, расположенные на одном этаже с котельной, от затопления в аварийной ситуации (например, при физическом повреждении системы, способном нарушить герметичность установленной емкости бойлера).

Подбор мощности электрического котла наши инженеры производят, учитывая площадь дома, его утепление, планировку, количество и расположение окон, способ отопления (радиаторы, водяной теплый пол или их комбинированное использование), потребность дома в горячей воде и еще множество факторов. При этом котел подбирается с небольшим запасом мощности таким образом, чтобы ему не приходилось постоянно работать «на пределе» своих технологических возможностей, повышая износ системы отопления.

Установка электрокотла Protherm

Для более рационального использования электроэнергии установленную систему отопления с электрокотлом наши инженеры дополняют автоматикой, способной самостоятельно управлять котлом в зависимости от показателей температуры внутри и снаружи дома (реализуя так называемое «погодозависимое управление»), и модулем дистанционного управления, позволяющим при отсутствии в доме жильцов переводить котел в режим поддержания минимальной положительной температуры в доме, и включать его заранее таким образом, чтобы в помещениях достигалась комфортная температура к моменту приезда жильцов. Указанные выше функции в данной котельной реализованы с помощью дистанционного блока управления ZONT (Россия) H-1V GSM-Climate, радиомодуля ZONT МЛ-489 Microline, комнатного радиодатчика МЛ-740 Microline, уличного радиотермодатчика МЛ-711 Microline и автоматики системы водяного теплого пола.

Важным преимуществом организации системы электрического отопления перед газовым является ее независимость от наличия газовых магистралей, отсутствие систем дымоудаления и подачи воздуха (дымоходов) в конструкции и более широкие возможности по размещению отопительного оборудования, позволяющие расположить электрический котел в любом помещении дома. Единственным ограничением по использованию системы электрического отопления может стать недостаточное количество киловатт электроэнергии, доступных для подключения на участке, или длительные и постоянные перебои в подаче электроэнергии.

Стоимость котельной для частного дома складывается не только из цены на котел и цены работ по его установке. Для функционирования котельной требуется еще множество элементов, отвечающих за движение потока теплоносителя, функциональность системы отопления и обеспечивающих безопасность эксплуатации оборудования. Наша компания придерживается политики открытых и честных смет, предоставляя при расчетах стоимости инженерных систем сметы и коммерческие предложения, включающие в себя полную стоимость, с учетом всех необходимых для монтажа системы элементов.

На фото ниже - монтаж оборудования «обвязки» котельной с установкой узла смешения (включающего клапан Esbe (Швеция), насос Grundfos (Дания), краны Herz (Германия) и Giacomini (Италия), ниппелей и соединений Stout (Италия), монтажом группы безопасности бойлера Flamco (Нидерланды) Flexbrane CE-H на входе холодной воды в бойлер (выполняющей функцию предохранительного сбросного клапана, контролирующего давление в системе водоснабжения, сбрасывая его при необходимости, и предотвращающего движение потока воды в обратном направлении), циркуляционного насоса Grundfos Comfort, универсального и косого сетчатого фильтра Stout, шаровых латунных кранов Giacomini со сгоном (разъемным соединением, в сочетании с запорной арматурой позволяющим перекрывать поток теплоносителя и отсоединять часть системы для проведения сервисного обслуживания или ремонтных работ) и без сгона, фитингов Stout: удлинителей ВН 3/4" х 50, Stout (трубопроводной арматуры, служащей для удлинения резьбы), тройников ВВ 3/4" (используемых в местах тройного соединения перпендикулярно расположенных труб или оборудования), никелированных муфт ВВ 3/4" (резьбовых фитингов с внутренней резьбой и с одной, и с другой стороны), никелированных ниппелей с двухсторонней наружной резьбой 3/4" и 1", никелированных переходников с внутренней на наружную резьбу 1" х 3/4", никелированных угловых соединений (угольников для монтажа трубы под углом 90°) 3/4", штуцеров с накидной гайкой (используемых для максимально надежного жесткого присоединения гибких труб или шлангов к системе).

Монтаж обвязки котельной

Поскольку водяной теплый пол предназначен для работы на более низкой температуре, чем системы радиаторного отопления и подготовки горячей воды, необходимой частью системы теплого пола являются различного рода узлы смешения, влияющие на теплоноситель таким образом, чтобы на входе в коллектор теплого пола обеспечивать более низкую (как правило, до 50 градусов), чем в остальной части системы, температуру теплоносителя, реализуя снижение температуры путем смешивания горячего теплоносителя, движущегося от котла, и остывающего теплоносителя, прошедшего по контуру теплого пола и возвратившегося обратно к коллектору.

На фото ниже - сборка насосно-смесительного узла для системы водяного теплого пола с термостатическим клапаном Esbe VTA321 (трехходовым клапаном, в котором непосредственно и осуществляется смешивание потоков подачи теплоносителя от котла, забор части теплоносителя из обратного потока остывающего теплоносителя с направлением оставшегося обратного потока к котлу для нагрева таким образом, чтобы на выходе получить требуемую системой теплого пола температуру теплоносителя), циркуляционным насосом Grundfos Alpha1 (обеспечивающим циркуляцию теплоносителя за счет создаваемого насосом давления), запорными элементами и фитингами Herz, Giacomini и Stout: кранами, никелированными ниппелями, соединениями типа «американка» и тройниками.

Смесительный узел

Неотъемлемой составляющей системы водяного теплого пола является распределительное устройство - коллектор, к каждому входу и выходу которого подключается отдельный контур (петля) системы водяного теплого пола.

На фото ниже - установка системы водяного теплого пола с распределительными коллекторами на 10 и на 11 выходов Stout из нержавеющей стали марки AISI304L, обладающими предустановленными расходомерами, термостатическими вентилями и отсечными клапанами под сервоприводы (позволяющими настроить систему автоматического управления контурами системы теплого пола). Расходомер, визуально представляющий собой прозрачную колбу с насечками, является клапаном, благодаря вращению которого можно управлять потоком теплоносителя в отдельном контуре теплого пола.

Монтаж коллектора водяного теплого пола

Вращение клапанов расходомеров можно выполнять как вручную, ориентируясь на показатели на шкале расходомера, так и подключив к коллектору сервоприводы, управляющие системой в зависимости от сигналов, подаваемых автоматикой или термостатами. Положение каждого расходомера влияет на то, какое количество теплоносителя из общего потока, поступающего в коллектор от котла, будет подано в каждый контур системы водяного теплого пола. Прозрачный корпус расходомеров в установленных нашими инженерами коллекторах Stout изготовлен из жаропрочного пластика, гайка настройки расходомера выполнена из латуни CW617N и оснащена защитным кольцом, вставка - из латуни CuZn39Pb3, прокладка - из этиленпропиленового каучука (EPDM), штуцер под фитинг - из латуни CW617N.

Для отвода из системы теплого пола излишнего воздуха, неизбежно возникающего при нагреве теплоносителя и способного существенно снизить эффективность системы отопления, наши специалисты совместно с коллектором устанавливают автоматические поплавковые воздухоотводчики Flamco Flexvent. Для слива водяного теплого пола (выполняемого, например, при замене теплоносителя), мы дополняем систему шаровыми кранами Giacomini со сгоном и регулируемыми концевыми фитингами с дренажным вентилем Stout.

Важно отметить, что строго соблюдая технологию монтажа системы водяного теплого пола наши инженеры используют для присоединения труб качественные компрессионные фитинги Stout (Италия) формата «евроконус» 3/4” и защищают трубы от тепловых потерь на всем пути от коллектора до начала непосредственно «контура» теплого пола с помощью термоизоляции Rols Isomarket (Россия) Energoflex Super Protect.

Все монтажные работы, выполняемые нашими специалистами, производятся в соответствии с индивидуально составленными монтажными схемами или проектной документацией. При составлении плана раскладки труб водяного теплого пола наши инженеры отталкиваются от исходных данных о планировке помещений, предполагаемого размещения крупной бытовой техники и мебели, желаемых показатели температурного режима в помещениях и технических нюансов предполагаемого к использованию котельного оборудования. Итогом проведения теплотехнических и гидравлических расчетов является определение количества контуров теплого пола, длины трубы в каждом контуре, диаметра труб и расстояния между трубами (так называемого «шага укладки»). Такое предварительное планирование помогает нам с высокой точностью рассчитать необходимое количество труб и сопутствующих элементов системы теплого пола, сделав смету максимально точной и корректной.

Итоговая схема включает в себя план расположения отопительного оборудования, визуальное отображение контуров теплого пола с указанием расстояний между трубами и контурами. После выполнения монтажных работ наличие такой информации о расположении труб помогает нашим заказчикам даже спустя несколько лет выполнять любые отделочные работы без риска механического повреждения системы (возникающего, например, при сверлении пола для установки мебели в том месте, где проходит труба с теплоносителем).

Укладка водяного теплого пола производится нашими специалистами послойно, в виде своего рода «пирога», где в качестве нижнего слоя уложены плиты из экструдированного пенополистерола Технониколь Техноплекс - теплоизоляционного материала с крайне низкой теплопроводностью (не более 0,032 Вт/мК при 25 °С, с испытанием по ГОСТ 7076-99), снижающего тепловые потери в помещении и не допускающего «ухода» тепла от труб водяного теплого пола в сторону фундамента и земли под домом, обладающего предотвращающей появление «мостиков холода» кромкой, изготовленного из полистирола методом экструзии с добавлением газообразного парообразователя.
Следующий слой, в зависимости от выбранного для конкретного объекта способа монтажа водяного теплого пола может представлять собой либо укладку специальной подложки, на которой трубы теплого пола будут зафиксированы скобами, либо укладку арматурной сетки в том случае, если монтаж труб будет выполнен стяжками. Также возможна укладка труб водяного теплого пола с закреплением в различных углублениях или выступах на матах.

На фото ниже - монтаж водяного теплого пола с креплением скобами, с укладкой поверх пенополистироловых плит подложки Rommer RMF с металлизированным покрытием, выступающей в качестве термоизоляции (с показателями от 0,032 Вт/мК до 0,037 Вт/мК), гидроизоляции (со значением водопоглощения по объему в пределах до 0,8%) и пароизоляции (0,001 мг/(мчПа)). Отражающая свет сторона подложки при монтаже обращена в верхнюю сторону таким образом, чтобы отводить тепло от труб теплого пола в сторону помещения. Благодаря изготовлению подложки из полимерных материалов, устойчивых к воздействию различных бетонных смесей, зафиксированные на подложке Rommer трубы водяного теплого пола можно заливать полусухой бетонной стяжкой. Технология укладки водяного теплого пола требует ровной поверхности для монтажа. В случае если уложенных плит пенополистирола и подложки недостаточно для получения поверхности требуемой геометрии, наши специалисты дополнительно производят процедуру подготовки основания.

Укладка водяного теплого пола

Грамотно рассчитанная и качественно установленная нашими инженерами система водяного теплого пола может служить единственным источником отопления в доме, позволяя отказаться от установки радиаторов отопления. К преимуществам отопления водяным теплым полом можно отнести экономичное потребление ресурса, за счет которого работает отопительный котел, обусловленное более низкой (по сравнению с радиаторным отоплением) температурой, требуемой теплому полу для нагрева помещений (что в особенности важно в системах отопления с электрическими котлами в тех домах, к которым не подведен магистральный газ), высокий уровень комфорта при эксплуатации (связанный с тем, что тепло поднимается от пола равномерно по всем поверхностям вверх, обеспечивая оптимальный микроклимат в помещениях), безопасность для склонных к аллергии жильцов дома (за счет исключения процесса нагрева пыли, накапливаемой внутри традиционных радиаторов отопления) и более широкие возможности последующего дизайна помещений. Наличие теплого пола в зонах ванных комнат или прихожей также помогает облегчить процесс уборки помещений, просушивая воду или грязь.

Типичное техническое решение при монтаже инженерных систем в будущих ванных комнатах в частных домах включает в себя водяной теплый пол, существенно повышающий уровень комфорта при эксплуатации помещения и дренажный трап, впоследствии скрываемый на одном уровне с полом, по которому будет сливаться вода напрямую в систему канализации. И трубы теплого пола, и канализационная труба с основной частью трапа будет закрыта бетонной стяжкой, поверх которой укладывается плитка или иное напольное покрытие, оставляя визуально заметной только декоративную решетку трапа.
Для того чтобы исключить поступление неприятного запаха из канализационной системы через сливное отверстие, дренажный трап сконструирован таким образом, чтобы образовывать так называемый «сухой» гидрозатвор. Такой затвор при наличии жидкости в системе формирует из нее своего рода пробку, являющуюся преградой для проникновения воздуха из канализационной трубы, а при пересыхании жидкости (вызванном находящимися рядом с трапом трубами теплого пола) использует в качестве преграды опускающийся подобно поплавку гидрозатвор. Таким образом, трап с «сухим» затвором в сочетании с теплым полом обеспечивает максимальный комфорт принятия душа и прочих процедур.

На фото ниже - монтаж инженерных систем в ванных комнатах с укладкой водяного теплого пола из труб Uponor Uni Pipe Plus, разводкой канализационных труб Ostendorf (Германия) и установкой дренажных трапов TECE (Германия) TECEdrainpoint KDP-S110 с «сухим» гидрозатвором, пластиковым сифоном и декоративными внешними решетками 10*10 см из нержавеющей стали.

Теплый пол и трап в ванной комнате

Помимо традиционных дренажных трапов с различными квадратными декоративными решетками в душевых частных домов все популярнее становятся узкие трапы, практически незаметные после выполнения отделочных работ. На фото ниже - монтаж сифона TECE TECEdrainprofile DN50 с гидроизоляционной манжетой, защелкой Seal System, звукоизоляционными лентами и съемным гидрозатвором.

Монтаж сифона под профиль с щелевым сливом

Впоследствии поверх установленного трапа будет смонтирован длинный узкий профиль из нержавеющей стали TECEdrainprofile с щелевым отверстием, расположенным под небольшим уклоном в центре профиля и функцией нажатия для снятия крышки сифона, монтируемый на стыке между настенным и напольным покрытием. По этому профилю вода в душевой будет стремиться через узкую щель по трапу в канализационную систему дома. Такое решение позволяет организовать водоотведение в ванных комнатах максимально эстетично.

В частных домах оптимальная реализация систем горячего и холодного водоснабжения включает в себя подключение полотенцесушителей. Такой вариант установки полотенцесушителей позволяет им быть горячими и использоваться по своему прямому назначению даже в те периоды, когда отопление в доме отключено и котельная работает исключительно на нагрев воды для системы горячего водоснабжения. Дополнительным преимуществом подключения полотенцесушителей через контуры горячего водоснабжения является то, что температура горячей воды составляет около 60°, что является более приемлемой температурой для полотенцесушителей из нержавеющей стали, чем достигающая 80-90° температура в системе радиаторного отопления. Также через полотенцесушитель наши специалисты могут реализовать рециркуляцию горячей воды, за счет которой при открытии крана сразу же будет подаваться вода требуемой температуры.

На фото ниже - пример реализации подключения полотенцесушителя через систему горячего водоснабжения, включающий в себя монтаж никелированных коллекторов водоснабжения Stout с разводкой полипропиленовых труб водоснабжения Uponor Uni Pipe Plus на верхней и нижней гребенках и подключением двух полотенцесушителей через контуры горячего водоснабжения (по центральной гребенке с четырьмя выходами, с двумя входами на каждый полотенцесушитель). Для предотвращения движения горячей воды в обратную сторону и поддержания давления в системе трубы Uni Pipe Plus, идущие к полотенцесушителям, подключены к распределительному коллектору через пружинные обратные клапаны Stout. В качестве теплоизоляции использованы трубки Rols Isomarket Energoflex Super Protect синего (для холодной воды) и красного (для горячей воды и петель полотенцесушителей) цвета.

Коллектор водоснабжения с подключением полотенцесушителей

Любой частный дом требует подключения к источнику подачи воды - скважине, колодцу или магистрали. В зависимости от выбранного источника нашими инженерами подбирается и монтируется оборудование, находящееся за пределами дома (у точки получения воды) - насосы и прочие элементы. Внутри дома узел ввода воды является типовой системой, вне зависимости от источника, из которого поступает вода, содержащей следующие элементы - автоматику насоса (реле давления), управляющего давлением, позволяющим воде двигаться, сетчатый фильтр, управляющие потоком воды краны и соединяющие трубы, по которым поступает вода, фитинги. В зависимости от требований к качеству воды и результатов полученных лабораторных анализов ее состава после узла ввода в системе водоснабжения нашими специалистами устанавливается оборудование, отвечающее за очистку или изменением химического состава воды. Возможности современных фильтров и оборудования водоподготовки позволяют получить в системе водоснабжения частного дома воду, пригодную для питья без кипячения и прочих традиционных методов очистки.

На фото ниже - монтаж узла ввода с реле давления Grundfos PM 2 с защитой от "сухого хода", косым сетчатым фильтром Stout, смонтированными полипропиленовыми (PPR) трубами водоснабжения, шаровыми латунными кранами Giacomini, ниппелями, тройниками, штуцерами и муфтами Stout.

Установка узла ввода

На большинстве объектов наши инженеры выполняют монтаж инженерных систем на том этапе, когда «коробка» дома уже возведена, но работы по внутренней отделке еще не начинались. Это позволяет нам развести все инженерные коммуникации оптимальным образом, скрыв их впоследствии за отделкой. Разводка системы водоснабжения в этом случае заканчивается выводом труб горячей и холодной воды и канализации к местам последующей установки сантехнических приборов. Каждую трубу водоснабжения наши специалисты надежно фиксируют на стене и устанавливают на ее конце специальный пресс фитинг, называемый также «водорозеткой». Через этот фитинг после выполнения работ по отделке к системам водоснабжения можно будет подключить финишное сантехнического оборудование - краны, души и смесители, бытовую технику - стиральные, посудомоечные машины и т.д. Расстояние между двумя водорозетками (для горячей и холодной воды), предназначенными для установки смесителя, является фиксированной величиной, заданной общемировым стандартом современного сантехнического оборудования.

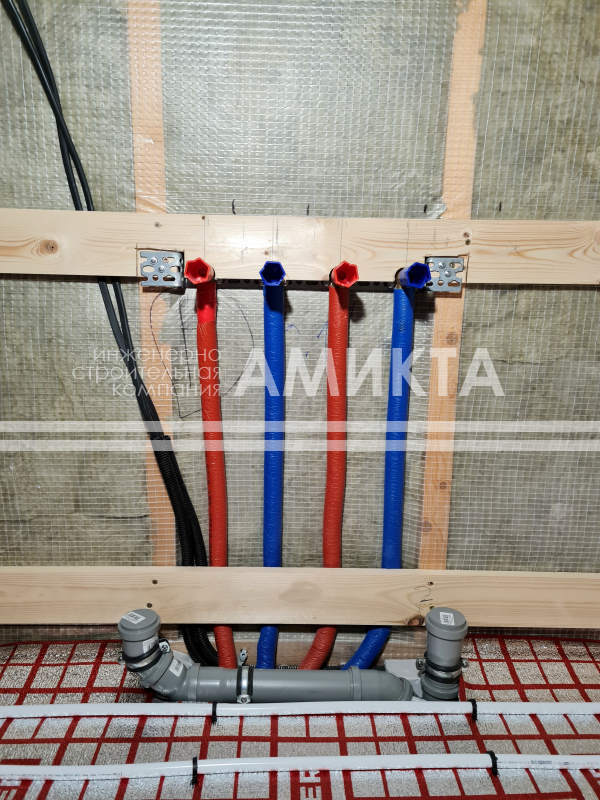

На фото ниже - монтаж латунных угольников - водорозеток Stout на водопроводные трубы Uponor Uni Pipe Plus, закрепленных на стене каркасного дома с помощью металлического профиля Walraven (Нидерланды) и установка канализационных труб Ostendorf с заглушками в помещениях ванных комнат.

Монтаж водорозеток под два умывальника

Для ухода за придомовой территорией и прочих бытовых или технических нужд наши инженеры дополняют систему водоснабжения незамерзающим поливочным краном.

На фото ниже - установка незамерзающего гидрантного клапана (также называемого клапаном водоразборной колонки или водоразборным краном) Oras (Финляндия), обладающего пропускной способностью в 0,4л в секунду, изготовленного из прочной латуни DZR и оцинкованной стали, с подключением трубы холодного водоснабжения Uponor Uni Pipe Plus, краном Giacomini, ниппелями, переходниками и муфтами Stout.

Незамерзающий поливочный кран
