Водяной теплый пол - это низкотемпературная система отопления частного дома, где в качестве нагревательного элемента используется вся поверхность пола. Принцип работы построен на циркуляции нагретого теплоносителя по контурам из полимерных труб, уложенных в монолитную бетонную стяжку или на специальные деревянные или полистирольные пластины. В отличие от высокотемпературных радиаторов, требующих нагрева до +60 - +80 градусов, напольное отопление эффективно работает при температуре теплоносителя от +35 до +45 градусов. Это снижает затраты на энергоносители и обеспечивает равномерное вертикальное распределение тепла в помещениях коттеджа.
Каковы ключевые элементы конструкции водяного теплого пола?
Функционирование напольного отопления загородного дома зависит от слаженной работы гидравлических компонентов и слоев строительного пирога. Вся система разделяется на два основных блока: распределительный узел и греющую панель.
В состав оборудования входят следующие материальные сущности:
- Коллекторная группа. Металлическая гребенка, состоящая из двух параллельных штанг: подающей и обратной. Она отвечает за распределение потоков теплоносителя по отдельным замкнутым петлям (контурам) и их последующий сбор.
- Насосно-смесительный узел. Компонент, объединяющий циркуляционный насос и термостатический клапан. Поскольку котел часто выдает более высокую температуру, узел подмешивает остывшую воду из обратного коллектора в горячий подающий поток, доводя параметры до заданных значений.
- Трубопроводы. Петли из сшитого полиэтилена (PEX) или металлопластика диаметром 16 или 20 миллиметров, уложенные с определенным шагом.
- Теплоизоляционный слой. Плиты из экструдированного пенополистирола высокой плотности. Они блокируют утечку тепла вниз, направляя весь поток энергии вертикально вверх.
- Бетонная стяжка. Монолитный слой цементно-песчаного раствора толщиной от 50 до 85 миллиметров, выполняющий роль массивного аккумулятора тепла.
Каков пошаговый принцип работы циркуляционной сети?
Работа водяного пола представляет собой замкнутый циркуляционный цикл. Процесс движения энергии разделяется на четыре последовательных этапа:
- Подача и регулировка температуры. Нагретый в котле теплоноситель движется по магистрали к насосно-смесительному узлу котельной или распределительного шкафа. Двухходовой или трехходовой термостатический клапан замеряет температуру входящей воды. Если она превышает установленные +40 градусов, клапан перекрывает прямую подачу и открывает байпас для подмеса остывшей воды из обратной линии.
- Распределение по петлям. Циркуляционный насос нагнетает подготовленный теплоноситель нужной температуры в подающую штангу коллектора. Оттуда поток расходится по индивидуальным контурам комнат коттеджа. Скорость потока в каждой петле регулируется ротаметрами (расходомерами), установленными на коллекторе. Это необходимо, так как длины контуров разные, и без балансировки вода пойдет по пути наименьшего сопротивления - через самую короткую петлю.
- Передача тепла стяжке. Проходя по трубам, уложенным в полу, теплоноситель отдает энергию полимерным стенкам, а те, в свою очередь, нагревают окружающий бетонный массив. Бетон обладает высокой теплоемкостью. Он плавно прогревается и превращается в единую излучающую панель обогрева.
- Возврат в котел. Остывший до +30 – +35 градусов теплоноситель возвращается в обратную штангу коллектора. Оттуда насос вытягивает его обратно к смесительному узлу, где часть воды снова идет на подмес в подачу, а избыток отправляется в котел для повторного нагрева.
Каковы особенности теплофизики и вертикального распределения тепла?
Радиаторное отопление работает по принципу выраженной конвекции. Горячий воздух от батареи стремительно поднимается к потолку коттеджа, там остывает и опускается к полу. Возникает некомфортный температурный перепад: у потолка воздух перегрет, а в зоне ног температура остается низкой.
Напольное отопление кардинально меняет этот процесс. Тепло распространяется методом мягкого теплового излучения от всей плоскости пола. Вертикальный температурный профиль становится оптимальным с точки зрения физиологии человека. На уровне ступней температура воздуха составляет около +24 градусов, на уровне тела: +20 градусов, а у головы: +18 градусов. Сквозняки отсутствуют. Потоки воздуха не поднимают пыль, что важно для предотвращения аллергических реакций.
Что такое эффект "теплового запирания" плиты при экстремальных морозах?
В периоды резкого падения уличной температуры воздуха возникает опасная ошибка управления системой, когда в контуры подают теплоноситель с температурой выше +50 ... +55 градусов. Это приводит к нарушению теплопередачи в строительном пироге теплого пола.
При сильном перегреве труб нижний слой бетонной стяжки аккумулирует избыточную энергию. Поверхностный слой плиты нагревается слишком быстро, достигая критических температур. При этом напольное покрытие (особенно ламинат, паркетная доска или кварцвинил) резко увеличивает свое внутреннее тепловое сопротивление. Происходит физический эффект теплового запирания греющей панели.
Тепло перестает уходить в объем помещения, блокируясь финишным отделочным слоем. Теплоноситель возвращается в котел практически без падения температуры. Это заставляет котел тактовать. Он постоянно включается и выключается с интервалом в несколько минут, перегревая теплообменник. Температура воздуха в комнатах коттеджа при этом начинает падать, несмотря на высокую температуру на подаче. Система сохраняет высокую эффективность только в строго заданном низкотемпературном диапазоне работы.
Каковы правила раскладки контуров и геометрия укладки?
Эффективность работы теплого пола напрямую зависит от шага укладки труб и выбранной геометрии трассировки. Неправильный расчет приводит к образованию эффекта температурной зебры, когда на чистовом покрытии загородного дома чередуются теплые и холодные полосы.
Применяются две основные схемы раскладки трубопроводов:

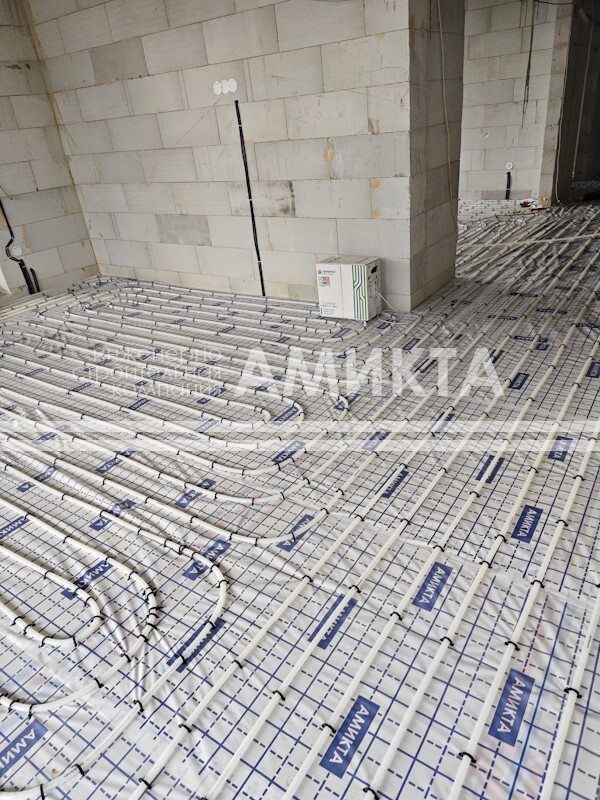

- Змейка (одинарная или двойная). Труба укладывается последовательными петлями от одной стены к другой. Недостаток схемы заключается в неравномерном прогреве пола. На входе теплоноситель горячий, а к концу комнаты он остывает. Змейку используют преимущественно в узких коридорах или для компенсации повышенных теплопотерь вдоль наружных стен и панорамных окон коттеджа (краевые зоны).

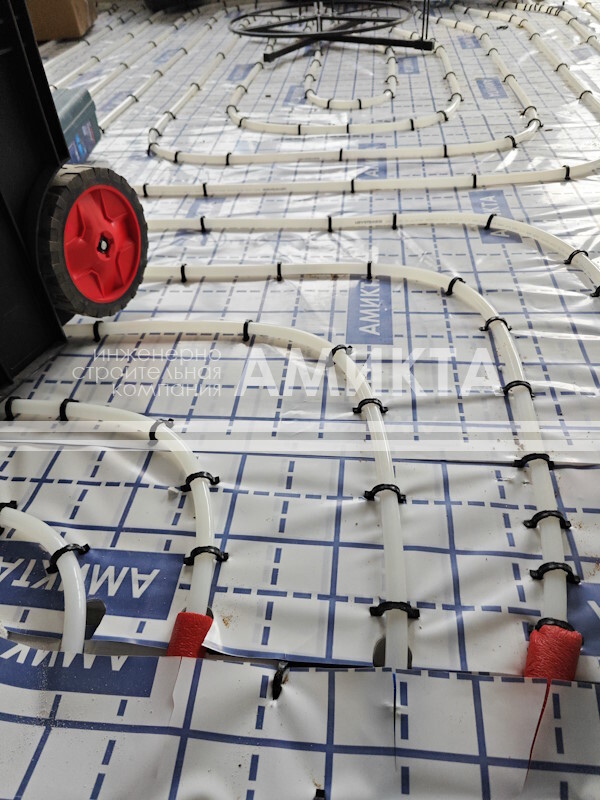

- Улитка (спираль). Подающая и обратная трубы укладываются параллельно друг другу, закручиваясь от периметра к центру комнаты и обратно. Горячий поток постоянно чередуется с остывающим обратным потоком. Температура бетонной стяжки выравнивается по всей площади. Это исключает температурные перепады и внутренние напряжения в бетоне.

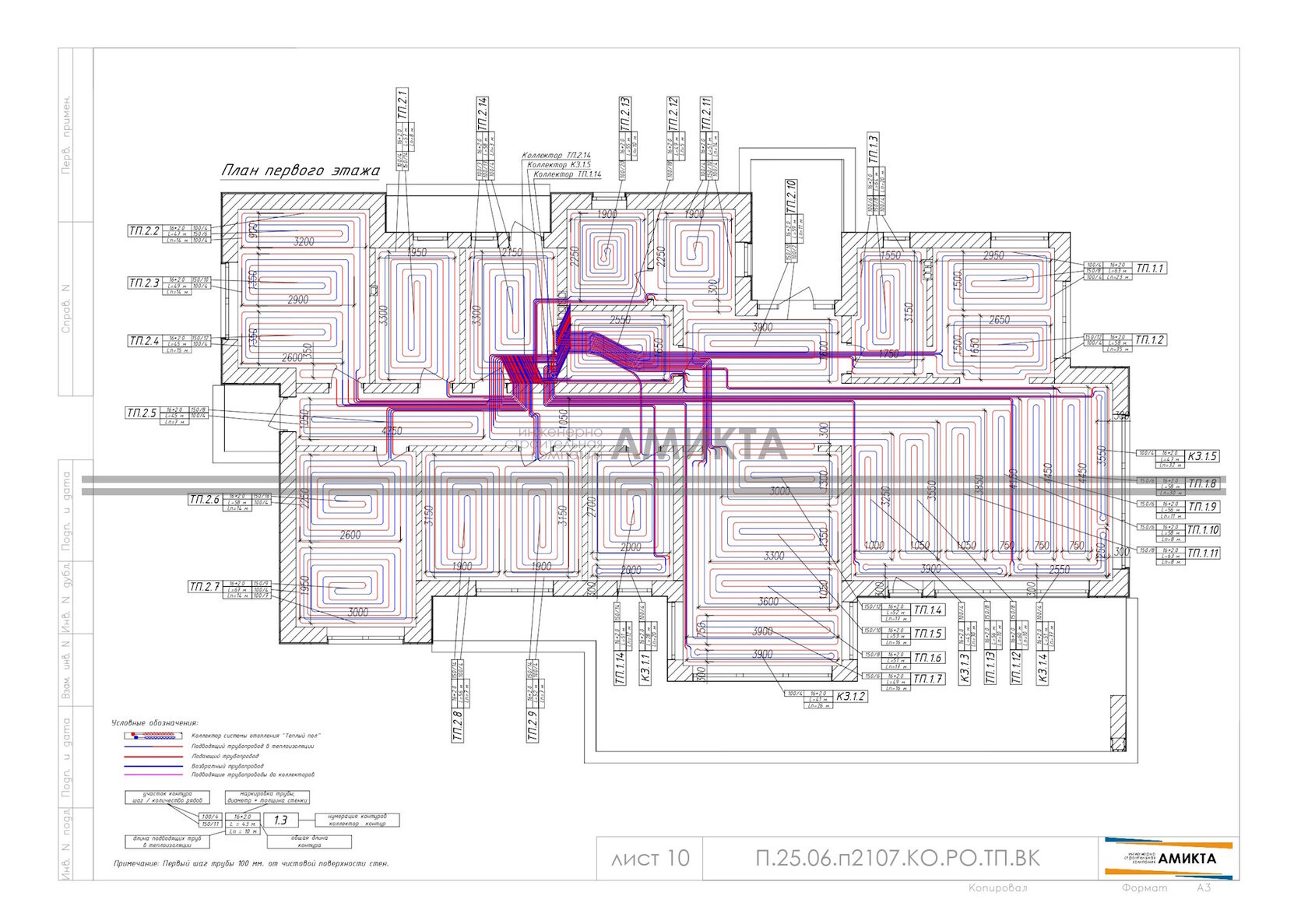

Шаг укладки труб выбирается на основании теплотехнического расчета теплопотерь дома. В центральных зонах жилых комнат шаг составляет 150 или 200 миллиметров. В краевых зонах у окон, где холодный фронт максимален, шаг укладки уплотняют до 100 миллиметров для создания мощной тепловой завесы. Превышать длину одной петли более 70-80 метров для трубы диаметром 16 мм нельзя, иначе гидравлическое сопротивление превысит возможности циркуляционного насоса и возникнет застой теплоносителя. Для труб диаметром 20 мм максимальный лимит длины контура составляет 100-120 метров.
Почему транзитные зоны требуют изоляции труб?
Длина контура теплого пола складывается из длины труб внутри конкретной комнаты и расстояния от коллекторного шкафа до границы этой комнаты. Участки труб, проходящие через смежные помещения (коридоры, холлы), называются транзитными зонами.
Если распределительный коллектор удален от жилых комнат, в проходах и коридорах собирается плотный шлейф из множества труб от разных контуров. Прокладка этих труб вплотную друг к другу без защиты превращает коридор в зону неконтролируемого перегрева. Температура стяжки в этой точке может подняться до +40 градусов. Последствия такого перегрева - разрушение структуры клеевого слоя плитки, растрескивание швов бетона и создание некомфортной зоны для ходьбы.
Для исключения этого эффекта все транзитные участки трубопроводов в обязательном порядке одеваются в защитную вспененную теплоизоляцию. Изоляция сохраняет температурные параметры теплоносителя в неизменном виде до момента входа в целевую комнату и полностью защищает плиту пола в коридоре от избыточного термического расширения.
Каковы требования к строительному пирогу и финишным покрытиям?
Полноценная работа системы невозможна без строгого соблюдения технологии обустройства слоев греющей панели частного дома. Толщина и материалы каждого слоя жестко регламентированы.
- Черновое основание. Плита фундамента или перекрытие очищаются от мусора и выравниваются. Допускается перепад высот не более 5 миллиметров.
- Теплоизоляция. Слой экструдированного пенополистирола толщиной от 30 миллиметров (для межэтажных перекрытий) до 50-100 миллиметров (для полов по грунту или над холодными подвалами).
- Фиксация труб. Полимерные трубы контуров крепятся к пенополистиролу гарпун-скобами или фиксируются пластиковыми стяжками к металлической арматурной сетке.
- Стяжка. Заливается цементно-песчаный раствор с обязательным добавлением пластификатора и фиброволокна. Пластификатор увеличивает плотность раствора, устраняет внутренние воздушные пустоты и повышает теплопроводность бетона. Толщина стяжки над верхней точкой трубы должна составлять от 30 до 50 миллиметров, чтобы тепло равномерно рассеивалось в толще бетона, не образуя полос перегрева.
Выбор напольного покрытия также диктуется коэффициентом теплопроводности. Лучшим материалом является керамогранит или керамическая плитка. Они обладают максимальной теплопроводностью и работают как единое целое со стяжкой.
Материалы с низким коэффициентом теплопроводности работают как теплоизоляторы, задерживая энергию внутри бетона и вызывая перегрев труб.
Какую скрытую угрозу несет явление кислородной диффузии?
Полимерные трубы, находящиеся под воздействием постоянного нагрева, подвержены процессу проникновения газов из атмосферы сквозь толщу материала. Межмолекулярное пространство обычного полиэтилена позволяет молекулам кислорода непрерывно проникать внутрь циркулирующего теплоносителя. Этот процесс называется кислородной диффузией.
Насыщение замкнутого объема воды кислородом запускает разрушительные химические процессы в котельной загородного дома. Развивается кавитационная коррозия металлических элементов. Постоянный приток кислорода приводит к завоздушиванию системы, стремительному разрушению стальных теплообменников котлов, сквозной коррозии чугунных деталей и выходу из строя крыльчаток циркуляционных насосов.
Для предотвращения этого при монтаже водяных полов используются трубы со специальным защитным слоем из этиленвинилового спирта (сокращенная маркировка EVOH). Соэкструдированный наружный полимерный слой выполняет функцию абсолютного кислородного барьера. Он снижает показатель диффузии до нормативных значений (менее 0.1 грамма на кубический метр в сутки). Это полностью останавливает коррозию оборудования и продлевает срок службы всей отопительной сети в несколько раз.
Как регулируется гидравлический баланс в коллекторном узле?
Поскольку площадь комнат в загородном доме отличается, длина петель теплого пола получается разной. Например, контур гостиной может составлять 75 метров, а контур тамбура или санузла - всего 20 метров. Согласно законам гидравлики, поток воды всегда устремляется по пути наименьшего сопротивления. Без принудительной регулировки весь объем теплоносителя пойдет через короткую петлю санузла. При этом контур гостиной останется холодным.
Для решения этой проблемы на подающей штанге коллектора монтируются ротаметры (расходомеры), а на обратной - регулировочные вентили. Расходомер представляет собой прозрачную колбу со шкалой и поплавком внутри. В процессе пусконаладки инженер настраивает требуемый проток для каждой петли, исходя из ее длины и тепловой нагрузки помещения.
Оптимальная скорость движения теплоносителя в трубах составляет от 0.15 до 0.6 метров в секунду. Более низкая скорость приведет к завоздушиванию системы, а более высокая - к возникновению гидравлических шумов. Вращением регулировочного вентиля изменяется проходное сечение канала, выравнивая расходы. Например, в длинную петлю гостиной вентиль открывается полностью, обеспечивая проток около 2-3 литров в минуту. В коротком контуре санузла проход зажимается до показателя 0.5 литра в минуту. В результате гидравлическое давление во всех петлях уравновешивается, и греющая панель загородного дома прогревается абсолютно равномерно.
Зачем проводить манометрические испытания воздухом перед заливкой стяжки?
Заливка бетонного раствора на непроверенные контуры трубопроводов категорически запрещена. До начала бетонных работ вся смонтированная система в обязательном порядке проходит манометрические тесты воздухом для контроля герметичности соединений.
В коллекторную группу через специальный штуцер с помощью компрессора нагнетается избыточное давление сжатого воздуха величиной 4-5 бар. Этот параметр в два раза превышает стандартное рабочее давление будущей отопительной сети коттеджа. Давление оставляется под контролем манометра минимум на 24 часа. Отсутствие падения стрелки прибора подтверждает полную герметичность трасс.
Заливка цементно-песчаной стяжки выполняется строго при наличии давления внутри труб. Это необходимо, чтобы полимерные стенки под нагрузкой приняли свою рабочую геометрию и слегка расширились в диаметре. Если залить бетонный раствор в пустые трубы без давления, то при первом осеннем запуске отопления трубы расширятся внутри уже застывшего твердого бетонного монолита. А это расширения создаст в массе стяжки опасные внутренние напряжения, что приведет к образованию микротрещин в плите пола и последующему отслоению плиточного клея.
Как осуществляется управление и автоматическое регулирование системы?
Регулирование температуры в помещениях дома может происходить в ручном или автоматическом режиме. Инерционность бетонной плиты исключает мгновенное изменение климата, поэтому управление строится на опережение параметров.
Ручная балансировка выполняется вентилями на коллекторной группе по показаниям расходомеров. Один раз выставив протоки воды в соответствии с длинами петель, систему оставляют в статичном режиме.
Для автоматического поддержания точной температуры в комнатах монтируется система покомнатного регулирования:
- В комнатах загородного дома выставляются электронные комнатные термостаты. На них пользователи задают желаемую температуру воздуха.
- На обратном коллекторе вместо ручных вентилей вкручиваются термоэлектрические сервоприводы. Они подключаются к коммутационному блоку управления.
- При повышении температуры в комнате термостат подает сигнал на сервопривод. Электротермический элемент расширяется и нажимает на шток клапана, полностью перекрывая циркуляцию теплоносителя в петле конкретной комнаты. Стяжка начинает медленно остывать. При падении температуры процесс повторяется в обратном порядке.
Для оптимизации работы всей котельной применяется погодозависимая автоматика. Датчик на улице замеряет изменения температуры воздуха до того, как похолодание скажется на микроклимате внутри коттеджа. Контроллер котла реагирует на этот сигнал, заранее изменяя температуру теплоносителя в подающей магистрали смесительного узла. Это сглаживает высокую инерционность бетонной плиты теплого пола и минимизирует перерасход топлива.
