Установка и подключение электрического котла в систему отопления частного дома
Установка электрического котла в дом требует точного соблюдения трех регламентов: подбора сечения кабеля по силе тока, сборки гидравлической группы и настройки автоматики. Система отопления с электрокотлом может функционировать как основной источник тепла или работать совместно с газовым котлом. Правильное включение оборудования в сеть гарантирует равномерный прогрев радиаторов и теплого пола без перегрузки электрощита.
Требования к электроснабжению и защитным устройствам
Отопление дома электрокотлом создает значительную нагрузку на сеть, поэтому монтаж выполняется по выделенной линии от распределительного щита. Использование общих линий питания запрещено.
Подбор кабеля и автоматических выключателей
Для оборудования мощностью более 9 кВт необходимо трехфазное подключение (380В). Это позволяет снизить нагрузку на каждую фазу и использовать проводники меньшего сечения.

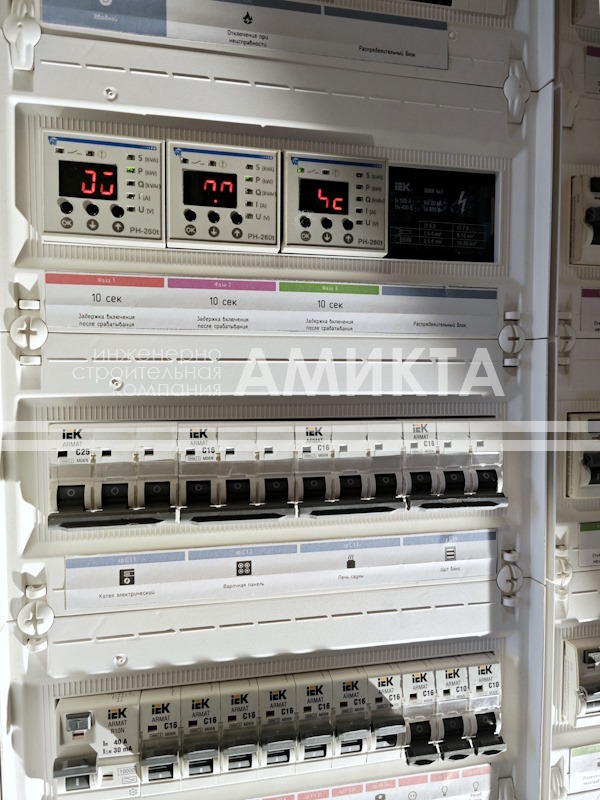

Безопасность в электрощите
В щите устанавливается индивидуальный комплект защиты:
- Трехполюсный автомат: Обеспечивает защиту от короткого замыкания.
- УЗО (Устройство защитного отключения): Необходимый элемент для защиты от токов утечки. Номинал УЗО должен быть на ступень выше автомата (например, 32А при автомате 25А) с порогом срабатывания 30 мА.
- Заземление: Корпус оборудования соединяется с шиной заземления. Эксплуатация без заземляющего контура небезопасна.

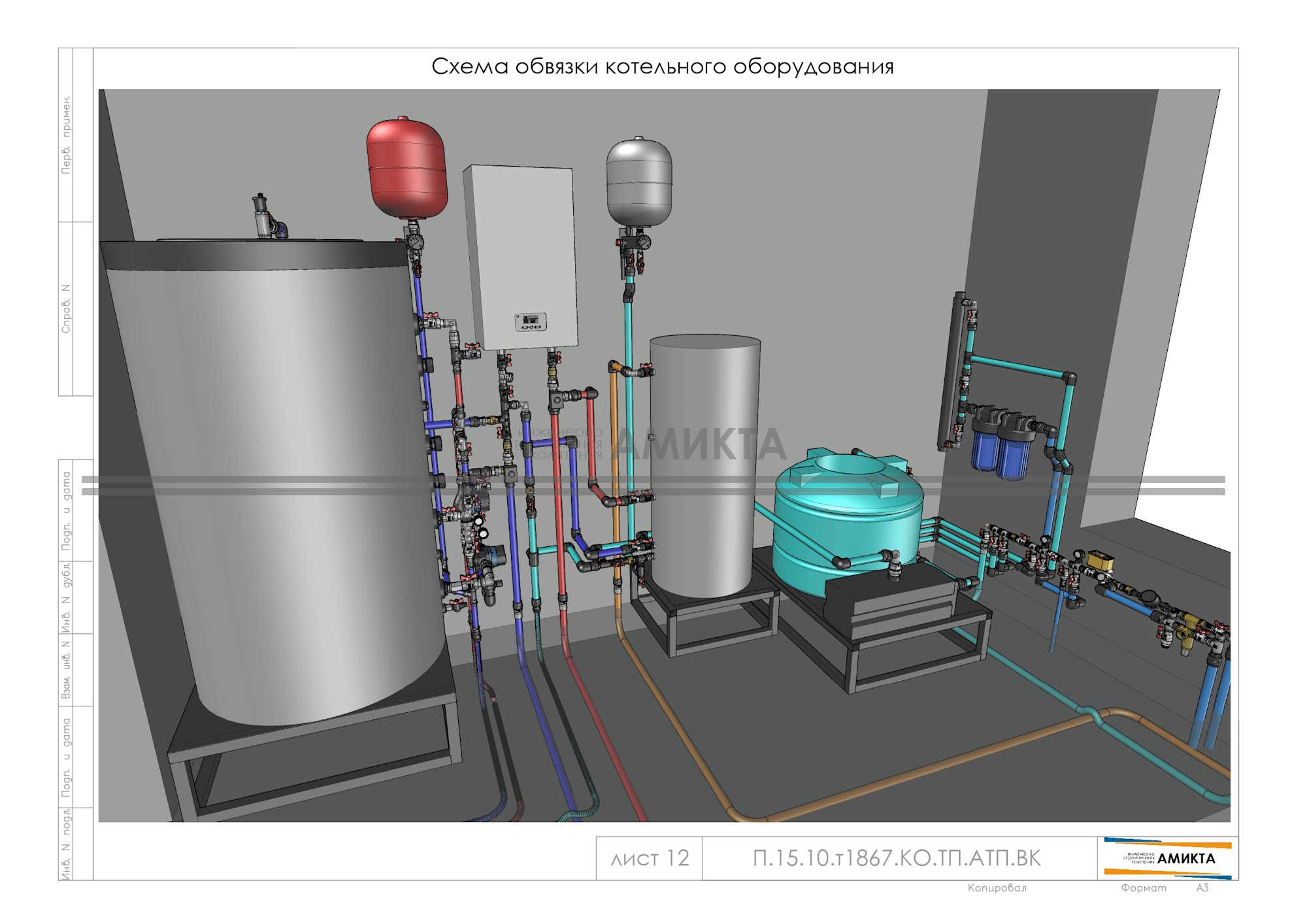

Гидравлическое включение в систему отопления
Система отопления частного дома с электрическим котлом проектируется с учетом баланса потоков. Если в доме предусмотрено более двух контуров (например, радиаторы на двух этажах и теплый пол), в схему может быть добавлен гидравлический разделитель, балансировочный коллектор или насосно-смесительные узлы.
Варианты схем монтажа:
- Основной котел: Оборудование напрямую подает теплоноситель в коллекторы. Если площади превышают 100 м², встроенного насоса котлов Stout, Baxi или Protherm может не хватить — в этом случае устанавливаются дополнительные насосные группы.
- Резервный котел: Отопление частного дома от электрического котла часто дополняет газовое. Устройства подключаются параллельно. На подающих линиях ставятся обратные клапаны, чтобы теплоноситель не циркулировал через неработающее устройство.

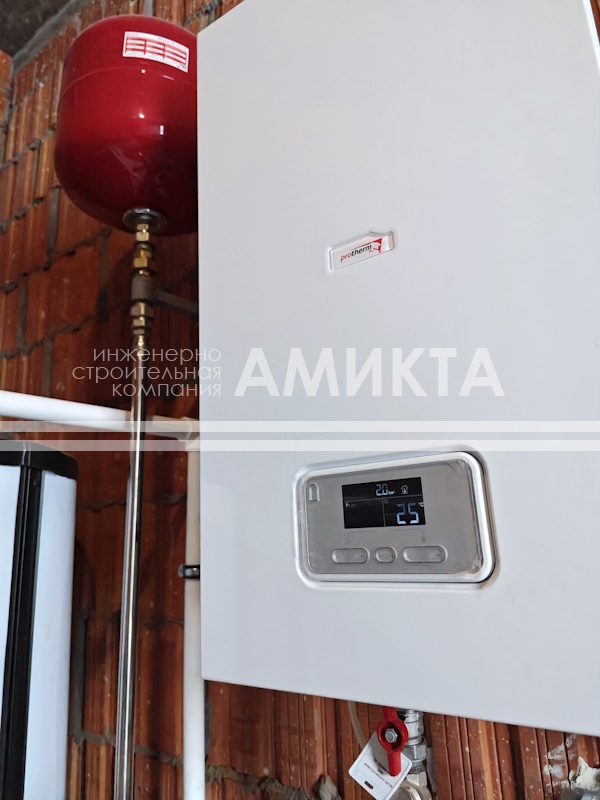

Установка расширительного бака
Встроенные в котлы баки (6–8 литров) рассчитаны на минимальный объем теплоносителя. В системе отопления с электрическим котлом в частном доме обязателен внешний мембранный бак. Его объем подбирается как 10% от общего объема воды в трубах и радиаторах.
Автоматизация и управление MyHeat
Отопление от электрического котла в частном доме становится эффективным при использовании погодозависимой автоматики. Система отопления частного дома электрокотлом под управлением контроллеров MyHeat позволяет:
- Снизить расход: Автоматика модулирует мощность ТЭНов, ориентируясь на уличный датчик температуры.
- Управлять ГВС: Датчик в бойлере косвенного нагрева дает команду котлу переключиться на нагрев воды, обеспечивая приоритет горячего водоснабжения.
- Контролировать удаленно: Мобильное приложение позволяет менять температуру и видеть статус системы отопления с электрокотлом из любой точки.
Регламент опрессовки и пусконаладки
Установка электрокотла в частном доме завершается проверкой герметичности согласно СП 73.13330.2016.
- Изоляция оборудования: Перед испытаниями котел и расширительный бак отсекаются кранами, если давление опрессовки превышает их паспортный максимум (обычно 3 бар).
- Заполнение: Система заполняется водой через фильтр. Воздух удаляется через краны Маевского и автоматические воздухоотводчики.
- Гидравлические испытания:
- Давление: 1.5 от рабочего (для частного дома это 3.0–3.5 бар).
- Выдержка для металла (нержавеющая сталь): 10 минут. Падение давления не должно превышать 0.02 МПа.
- Выдержка для полипропилена: 60 минут. Из-за расширения пластика может потребоваться подкачка давления через 30 минут.
Финальная проверка: Оставление системы на несколько часов / сутки для проверки падения давления и отсутствия протечек. Визуальный осмотр всех соединений, муфт и фитингов.
Техническое примечание: Отопление в частном доме от электрокотла требует использования подготовленной воды. Антифриз допускается только при прямой рекомендации производителя котла, так как он снижает срок службы ТЭНов и требует замены каждые 3–5 лет.
Часто задаваемые вопросы по установке и подключению электрокотла
1. Какие основные регламенты нужно соблюдать при монтаже электрокотельной? Установка требует строгого следования трем правилам: расчет сечения кабеля по силе тока, грамотная сборка гидравлической группы и точная настройка автоматики.
2. Можно ли подключить котел к существующей линии питания розеток? Нет, это запрещено. Оборудование создает высокую нагрузку, поэтому монтаж выполняется исключительно по выделенной линии от распределительного щита.
3. В каком случае необходимо трехфазное подключение (380В)? Для устройств мощностью более 9 кВт технически необходимо использование трех фаз. Это позволяет распределить нагрузку и использовать кабель меньшего сечения.
4. Какой кабель и автомат выбрать для оборудования мощностью 12 кВт? Согласно техническим нормам, требуется кабель ВВГнг-LS сечением 5х4.0 мм² и автоматический выключатель номиналом 25 А (тип С).
5. Какие защитные устройства должны быть в электрощите? Обязательна установка трехполюсного автомата для защиты от короткого замыкания и УЗО для защиты от токов утечки. Номинал УЗО выбирается на ступень выше автомата (например, 32А при автомате 25А) с порогов срабатывания 30 мА.
6. Насколько важно заземление для работы котла? Корпус устройства должен быть соединен с шиной заземления. Эксплуатация системы без заземляющего контура небезопасна для пользователей.
7. Когда в гидравлическую схему нужно добавлять разделитель (гидрострелку)? Гидравлический разделитель необходим, если в доме предусмотрено более двух независимых контуров — например, радиаторы на разных этажах и система теплого пола.
8. Достаточно ли встроенного в котел насоса для большого дома? Встроенные насосы моделей Protherm, Stout или Baxi рассчитаны на стандартные нагрузки. Если площадь дома превышает 100 м², требуются дополнительные насосные группы.
9. Как реализовать схему, где электрокотел является резервным? Устройства подключаются параллельно основному (например, газовому) котлу. На подающих линиях монтируются обратные клапаны, чтобы исключить циркуляцию теплоносителя через неработающее оборудование.
10. Как правильно подобрать объем расширительного бака? Объем внешнего мембранного бака должен составлять 10% от суммарного объема теплоносителя в трубах и отопительных приборах.
11. Какую выгоду дает использование автоматики MyHeat? Контроллер снижает расход электроэнергии за счет модуляции мощности ТЭНов по данным уличного датчика, управляет приоритетом нагрева горячей воды и позволяет контролировать систему через мобильное приложение.
12. На основании каких норм проводятся гидравлические испытания? Проверка герметичности соединений (опрессовка) выполняется в строгом соответствии с регламентом СП 73.13330.2016.
13. Под каким давлением проверяется система в частном доме? Давление при опрессовке должно в 1.5 раза превышать рабочее. Обычно для частного сектора это значение составляет 3.0–3.5 бар.
14. Сколько времени занимает процедура опрессовки? Для металлических трубопроводов (нержавеющая сталь) достаточно 10 минут. Для полипропилена требуется 60 минут, так как пластик имеет свойство расширяться под нагрузкой.
15. Можно ли заправлять систему антифризом? Приоритетным теплоносителем является подготовленная вода. Антифриз допустим только при наличии прямой рекомендации производителя, так как он сокращает срок службы ТЭНов и требует замены каждые 3–5 лет.
