Автоматический выключатель - это коммутационный аппарат защиты, который автоматически размыкает электрическую цепь при превышении тока выше номинала и при коротком замыкании. В частном доме автоматы защищают кабельные линии от нагрева и оплавления изоляции, отключают только поврежденную линию без обесточивания всего дома и предотвращают возгорание проводки.
Что такое автоматический выключатель
Автоматический выключатель (в профессиональной среде - автомат) - это аппарат, который совмещает две функции: ручную коммутацию цепи, то есть обычное включение и отключение линии рычагом, и автоматическое отключение этой же линии при аварийных режимах, к которым относятся перегрузка, когда ток длительно превышает расчетное значение, и короткое замыкание, когда ток возрастает в десятки и сотни раз за доли секунды.
От одноразового предохранителя автомат отличается многоразовостью, точностью срабатывания и скоростью реакции, потому что плавкая вставка после срабатывания требует замены и ее характеристика зависит от температуры и износа, тогда как автомат после устранения причины отключения включается повторно без замены, а его порог срабатывания задан заводской характеристикой и не меняется в процессе эксплуатации.
Автомат защищает прежде всего кабельную линию, а не подключенный прибор. Это ключевой момент, который часто упускают при самостоятельной замене номинала (типичная ошибка): выключатель всегда подбирается под сечение жилы и допустимый ток проводки, а не под мощность электроприбора, который сегодня стоит в розетке, а завтра будет заменен на другой.
Устройство и принцип работы автоматического выключателя
Внутри корпуса автомата работают два независимых расцепителя, и именно их связка определяет поведение аппарата в разных аварийных режимах, потому что перегрузка и короткое замыкание это принципиально разные процессы, требующие разной скорости реакции: первый развивается медленно и допускает выдержку времени, второй требует размыкания цепи раньше, чем проводник успеет разогреться.
Тепловой расцепитель отвечает за защиту от перегрузки. Это биметаллическая пластина, по которой проходит ток линии: при длительном превышении номинала пластина нагревается, изгибается и нажимает на спусковую планку механизма расцепления, после чего контакты размыкаются, причем задержка здесь принципиальна, поскольку кратковременные токи при запуске двигателей и импульсных нагрузок не должны приводить к отключению, а длительная перегрузка приводит обязательно.
Электромагнитный расцепитель отвечает за защиту от короткого замыкания. Это соленоид с подвижным сердечником: при резком росте тока магнитное поле катушки втягивает сердечник, который ударяет по спусковой планке и размыкает контакты практически мгновенно, за сотые доли секунды.
Контактная группа - дугогасительная камера - тепловой расцепитель - электромагнитный расцепитель - механизм взвода. Именно эта цепочка описывает внутреннюю структуру модульного автомата.
Отдельного упоминания заслуживает дугогасительная камера, потому что при размыкании контактов под нагрузкой между ними возникает электрическая дуга с температурой в несколько тысяч градусов, которая входит в решетку из металлических пластин, рассекается на отдельные участки, охлаждается и гаснет, и без этой камеры контакты выгорали бы при первых же отключениях нагруженной линии.
Зачем в частном доме автоматические выключатели
Частный дом отличается от квартиры протяженностью линий, большим объемом скрытой проводки в деревянных конструкциях и наличием мощных потребителей, которые в городской квартире просто отсутствуют, поэтому к одноквартирным, дачным и садовым домам СП 256.1325800.2016 «Электроустановки жилых и общественных зданий» прямо предъявляет повышенные требования электробезопасности (п. А.5.1 приложения А).
Первая функция автомата это защита кабеля от нагрева выше допустимого. У каждой жилы есть длительно допустимый ток, который зависит от сечения и материала проводника, и если рабочий ток превышает этот предел, жила греется, изоляция размягчается, теряет эластичность и разрушается, а в деревянном доме оплавленная изоляция внутри стены - это прямой путь к возгоранию конструкций, поэтому автомат, подобранный под сечение, отключает линию до того, как температура жилы выйдет за допустимую границу.
Вторая функция это локализация повреждения. Когда линии разведены по группам и каждая защищена своим автоматом, короткое замыкание в одной розетке отключает только эту линию, а освещение, котел отопления и холодильник продолжают работать, тогда как в доме, где вся проводка висит на одном автомате, любое повреждение обесточивает дом целиком, включая котел с водяным контуром зимой, что при длительном отключении заканчивается замерзанием воды в системе отопления.
Третья функция это мгновенное отключение короткого замыкания. Ток КЗ величиной в тысячи ампер за доли секунды разогревает проводник до температуры, при которой изоляция вспыхивает, и электромагнитный расцепитель размыкает цепь раньше, чем провод успевает разогреться до опасной отметки.
Основные характеристики автоматических выключателей
Подбор автомата строится на четырех характеристиках, которые маркируются на корпусе аппарата и в совокупности определяют, в какой цепи этот выключатель будет работать корректно, а в какой окажется бесполезным или даже опасным.
Номинальный ток (In) - это ток, который автомат проводит бесконечно долго без срабатывания, и стандартный ряд значений выглядит так: 6, 10, 16, 20, 25, 32, 40, 50, 63 А, причем номинал подбирается строго под сечение защищаемой жилы, о чем подробно говорится в отдельном разделе ниже.
Время-токовая характеристика определяет кратность тока, при которой срабатывает электромагнитный расцепитель. По ГОСТ IEC 60898-1-2020 для бытовых автоматов различают три типа: тип B с мгновенным расцеплением при 3-5 номиналах, тип C при 5-10 номиналах и тип D при 10-20 номиналах, тогда как тепловой расцепитель у всех трех типов работает одинаково и не расцепляется при 1,13 номинала, но гарантированно расцепляется при 1,45 номинала.
Отключающая способность - это максимальный ток короткого замыкания, который автомат способен разорвать, оставаясь работоспособным. Для жилых сетей выпускают аппараты на 4,5 кА, 6 кА и 10 кА, и если в частном секторе с протяженными линиями и трансформатором малой мощности обычно достаточно 4,5-6 кА, то экономия на этой характеристике в доме рядом с подстанцией может закончиться сваренными контактами и линией, которая так и не отключилась.
Число полюсов зависит от схемы сети: однополюсные аппараты ставят на фазные линии 220 В, двухполюсные на однофазный ввод, трех- и четырехполюсные на трехфазные сети 380 В, которые в частных домах встречаются все чаще из-за мощных котлов и насосного оборудования.

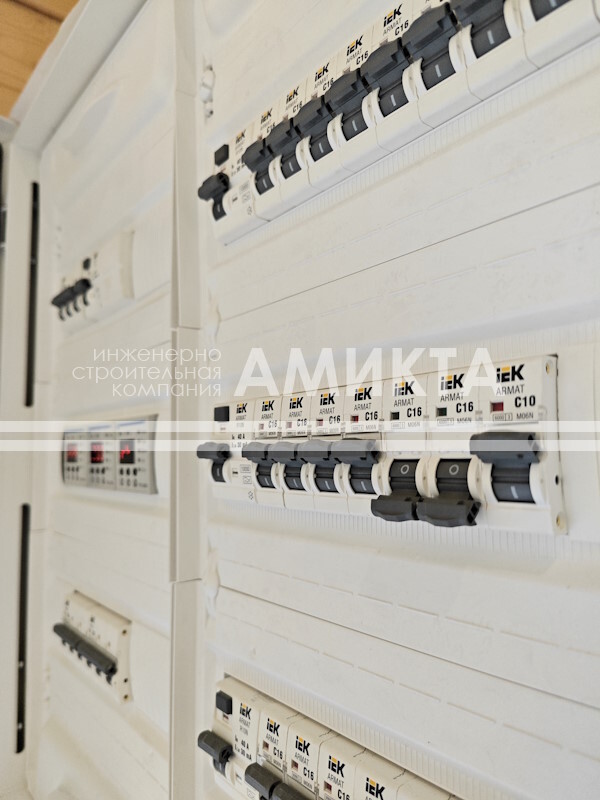

Как читать маркировку на корпусе автомата
На лицевой стороне корпуса нанесены все характеристики, нужные для проверки правильности подбора, и читаются они буквально сверху вниз: серия и производитель, номинальный ток с буквой время-токовой характеристики (например, C16 читается как автомат типа C на 16 ампер), номинальное напряжение (230/400 В для бытовых аппаратов), отключающая способность в амперах (4500, 6000, 10000) и класс токоограничения.
Класс токоограничения - это скорость, с которой автомат гасит дугу при коротком замыкании: класс 1 ограничивает длительность КЗ до 10 мс, класс 2 до 6 мс, класс 3 до 2,5-3 мс. Чем выше класс, тем меньшую энергию успевает получить проводка за время короткого замыкания.
Чем автомат отличается от выключателя нагрузки
Выключатель нагрузки (рубильник) это чисто коммутационный аппарат без расцепителей: он включает и отключает цепь вручную, но на перегрузку и короткое замыкание не реагирует. В схеме щита рубильник ставят на вводе как видимый разрыв для обесточивания всего щита при работах, а защиту линий выполняют автоматы, поэтому замена автомата рубильником равнозначна полному снятию защиты с линии.
Какая время-токовая характеристика нужна для дома
Выбор между типами B, C и D диктуется характером нагрузки на конкретной линии, а не личными предпочтениями сборщика щита.
Тип B подходит для линий освещения и розеток без мощных индуктивных нагрузок, а его порог мгновенного расцепления 3-5 номиналов дает самую чувствительную защиту от короткого замыкания, что особенно ценно для длинных линий с высоким сопротивлением, где ток замыкания ограничен сопротивлением жилы и малочувствительный аппарат может просто не отреагировать.
Тип C это наиболее распространенная характеристика для розеточных групп и линий с бытовой техникой, потому что пусковые токи холодильника, стиральной машины или пылесоса превышают рабочие в несколько раз, и порог 5-10 номиналов позволяет автомату не реагировать на эти кратковременные всплески, сохраняя при этом защиту от реального короткого замыкания.
Тип D применяется для линий с мощными двигателями и трансформаторами: скважинные насосы, компрессоры, сварочные аппараты. Их пусковой ток может превышать рабочий в 7-10 раз, и автомат типа C будет отключаться при каждом запуске, тогда как аппарат типа D эти пуски игнорирует, но ставить тип D на обычные розеточные линии нельзя, потому что слабочувствительный электромагнитный расцепитель откладывает отключение короткого замыкания на длинной тонкой линии.
Сводная таблица характеристик типов B, C и D
Как подобрать номинал автомата под сечение кабеля
Логика подбора строится от кабеля к автомату, а не наоборот: сначала по таблицам ПУЭ (табл. 1.3.4-1.3.11) определяется длительно допустимый ток жилы, затем выбирается автомат с номиналом, который этот ток не превышает. Эта логика одинаково работает и для однофазной, и для трехфазной сети, потому что номинал автомата всегда привязан к току в одной жиле, а не к числу фаз в доме.
В частном доме сегодня чаще всего трехфазный ввод 380 В, и это меняет не принцип подбора, а структуру щита: групповые линии освещения и розеток остаются однофазными 220 В и равномерно распределяются по трем фазам, каждая со своим однополюсным автоматом, а трехфазные потребители (электрокотел, варочная панель, мощный насос) получают трехполюсный автомат, который защищает все три фазные жилы кабеля одновременно. Типовое соответствие для медных жил:
Мощность для однофазной группы пересчитывается через P = U x I: автомат на 16 А ограничивает группу примерно 3,5 кВт одновременной нагрузки на фазе, на 25 А соответственно 5,5 кВт. Для трехфазного потребителя действует формула P = 1,73 x 380 x I, поэтому тот же автомат 32 А пропускает уже около 21 кВт суммарной мощности, что и делает трехфазный ввод обязательным для дома с электрическим котлом отопления.
Если суммарная мощность приборов однофазной группы регулярно упирается в "потолок" номинала, группу разделяют на две линии или переносят часть нагрузки на соседнюю фазу, а не завышают номинал автомата. Перекос фаз при этом тоже недопустим: нагрузка между фазами распределяется максимально равномерно еще на этапе проектирования щита.
Завышенный номинал это самая опасная ошибка при самостоятельной замене, потому что автомат 32 А на линии 2,5 мм² при перегрузке будет считать штатным режим ток, при котором кабель греется выше допустимой температуры: изоляция размягчается, жилы соседних проводов сближаются, и в итоге линия получает короткое замыкание внутри стены, где его никто не видит и не услышит до появления запаха гари.
Заниженный номинал безопаснее, но тоже неверен: автомат на 10 А вместо 16 А на розеточной линии 2,5 мм² будет отключаться при одновременной работе чайника и микроволновой печи, хотя кабель эту нагрузку держит с запасом.

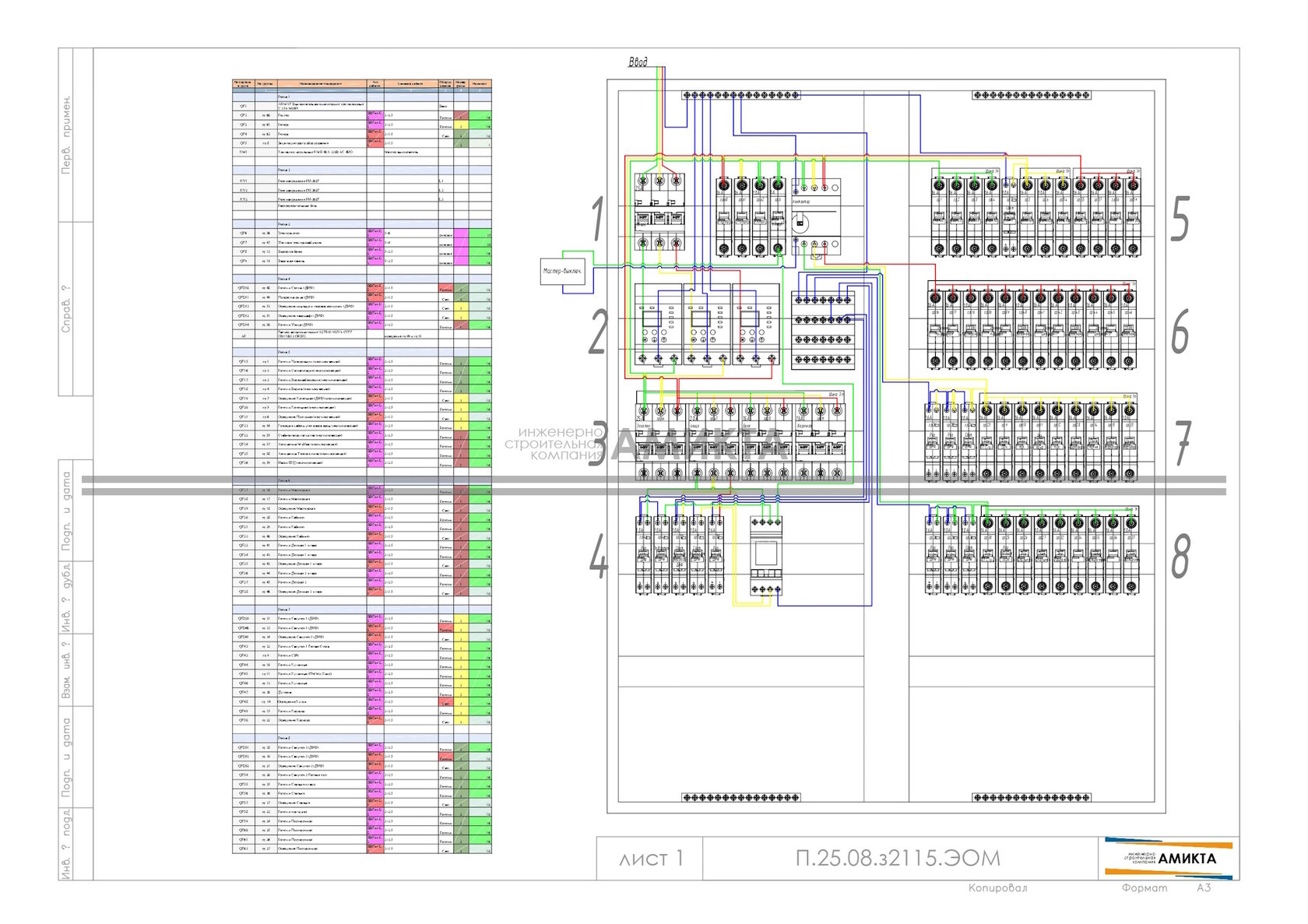

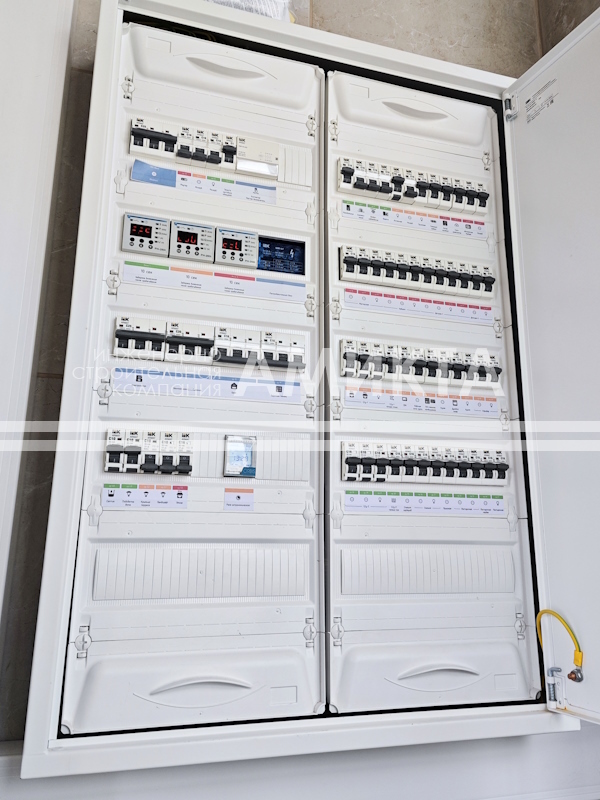

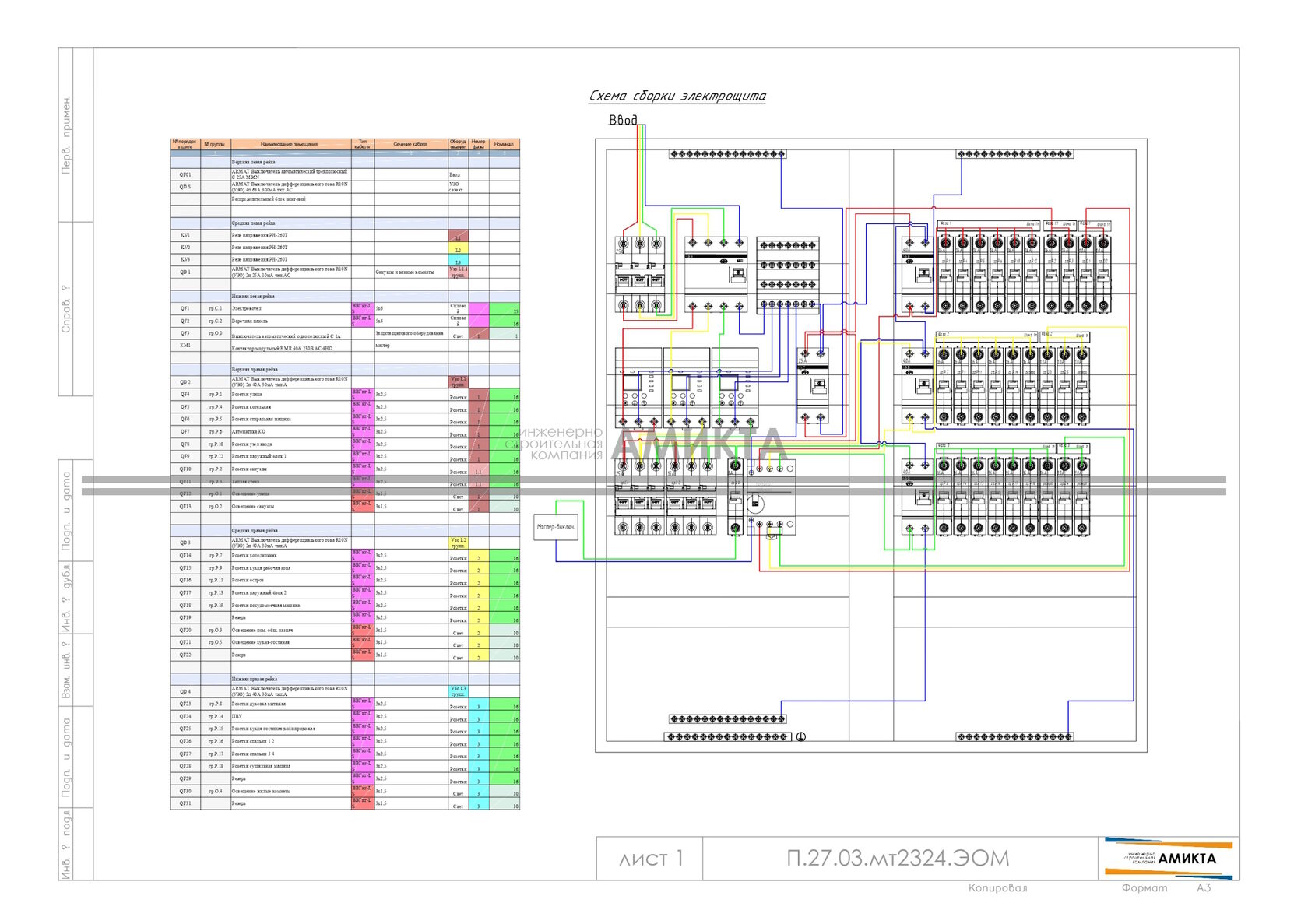

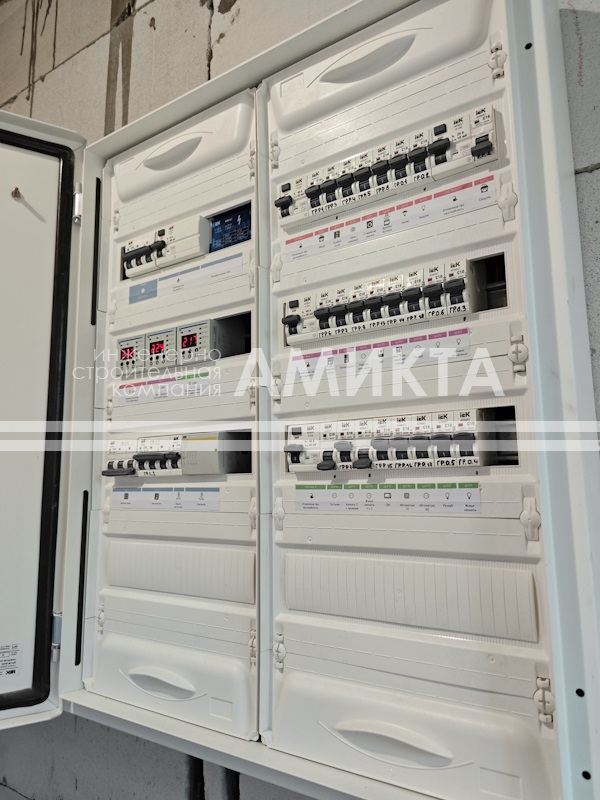

Как группируются линии в электрощите частного дома
Правильная сборка щита начинается с разделения всей нагрузки дома на группы, где каждая группа получает свою линию и свой автомат. Типовая структура для загородного дома: освещение по этажам, розеточные группы по помещениям, кухня отдельной линией, бойлер отдельной линией, котел отопления отдельной линией, теплый пол по контурным группам, уличные линии (гараж, баня, освещение участка) со своей защитой.
Мощные и ответственные потребители выводятся на отдельные линии по двум причинам, первая из которых это сечение, поскольку, например, электроплита требует жилы большего сечения, чем стандартная розеточная группа, а вторая это надежность, потому что котел отопления не должен зависеть от розетки, в которую кто-то включит строительный фен или обогреватель.
Отдельного автомата заслуживает каждая уличная линия. Кабель, идущий на участок по воздуху или в грунте, работает в более жестких условиях, чем внутренняя проводка, и повреждения там случаются чаще (перетирание на опоре, влага в соединениях, механическое повреждение при земляных работах).

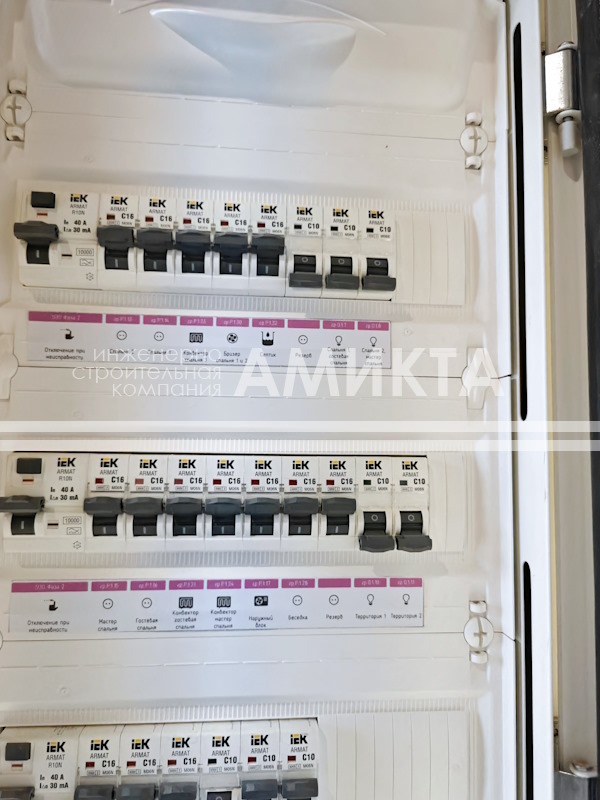

Чем автоматический выключатель отличается от УЗО и дифавтомата
Эти три аппарата решают разные задачи, и подмена одного другим это грубая ошибка компоновки щита, которая встречается регулярно.
Автоматический выключатель защищает проводку от сверхтоков: перегрузки и короткого замыкания. На ток утечки через поврежденную изоляцию или через тело человека он не реагирует вовсе, потому что ток утечки в десятки миллиампер для автомата с номиналом в амперах просто несуществующая величина.
УЗО (устройство защитного отключения, в нормативных документах ВДТ, выключатель дифференциального тока) защищает человека и контролирует утечки: аппарат сравнивает ток в фазном и нулевом проводниках и отключает линию, когда разница превышает установленную, причем для защиты от поражения током применяются УЗО на 30 мА, а для линий ванных, душевых и оборудования джакузи по СП 256.1325800.2016 (п. А.4.15) применяется УЗО с установкой до 10 мА, потому что влажная среда резко снижает сопротивление тела и опасный ток достигается при меньшей утечке. Само по себе УЗО от перегрузки и короткого замыкания не защищает, поэтому в паре с ним всегда стоит автомат.
Дифференциальный автомат совмещает обе функции в одном корпусе: и автоматический выключатель, и УЗО. Его ставят на линии, где нужна комплексная защита при ограниченном месте в щите, а обратной стороной оказывается то, что при срабатывании сложнее сразу понять причину отключения, перегрузка это или утечка, если у аппарата нет соответствующего индикатора.
Сводное сравнение трех аппаратов по функциям:
Полная защита линии в частном доме выглядит так: автомат под сечение кабеля + УЗО 30 мА на розеточные группы, УЗО 10 мА на ванные и душевые.
Что такое селективность защиты
Селективность это свойство схемы защиты, при котором аварийную линию отключает ближайший к повреждению аппарат, а вышестоящие остаются включенными, и структура защиты в доме поэтому двухуровневая: вводной автомат на вводе и групповые автоматы на линиях.
При коротком замыкании в розетке должен сработать групповой автомат этой линии, а вводной остаться в работе, для чего вводной подбирается с номиналом выше групповых, а при необходимости на вводе применяют селективные автоматы типа S с намеренной задержкой срабатывания.
Селективность по УЗО строится аналогично: общее противопожарное УЗО на вводе с установкой 100-300 мА и групповые защитные УЗО на 30 мА. Групповой аппарат срабатывает первым при утечке на человека, а противопожарное остается резервом и защищает от больших утечек, способных вызвать возгорание.
Нормативная база по автоматическим выключателям
Проектирование и монтаж электроустановок жилых домов регламентируется СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа», который устанавливает повышенные требования к электробезопасности одноквартирных и садовых домов и требования к применению УЗО по группам помещений.
Требования к самим аппаратам защиты содержатся в ГОСТ IEC 60898-1-2020 «Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения», который определяет время-токовые характеристики типов B, C и D, нормирует отключающую способность и пороги срабатывания расцепителей.
Длительно допустимые токи для жил разных сечений и материалов приведены в таблицах ПУЭ (1.3.4-1.3.11), и именно на них строится подбор номинала автомата под конкретную линию.
Услуги по электромонтажу:
Закажите расчет стоимости монтажа:
- Проектирование и монтаж электроснабжения для загородных домов в Санкт-Петербурге и Ленинградской области
- Проектирование и монтаж электрики для частных домов в Москве и Московской области
Закажите расчет стоимости монтажа:
- на сайте amikta.ru
- по почте info@amikta.ru
- или по телефону: 8 (812) 408 07 36 - для Санкт-Петербурга и области
- 8 (495) 638 09 27 - для Москвы и области
Часто задаваемые вопросы
Зачем в частном доме автоматические выключатели, если стоят пробки
Пробки с плавкой вставкой это одноразовая защита с нестабильной характеристикой, тогда как автомат срабатывает точнее и быстрее, включается повторно без замены, а современная схема щита строится на разделении линий по группам, где каждая группа получает свой автомат под конкретное сечение жилы, чего на пробках сделать невозможно в принципе.
Можно ли поставить автомат большего номинала, чтобы не выбивало
Нет. Номинал автомата определяется сечением защищаемой жилы, а не удобством эксплуатации: автомат 25 А на линии 2,5 мм² не защищает кабель, жила будет греться выше допустимой температуры, изоляция разрушится, и следующим событием станет короткое замыкание внутри стены, поэтому при срабатывании автомата ищут причину в нагрузке или повреждении линии.
Чем автомат отличается от УЗО
Автомат защищает проводку от перегрузки и короткого замыкания, а УЗО защищает человека и контролирует токи утечки, отключая линию при утечке выше установки (30 мА для розеточных групп, до 10 мА для ванных и душевых), поэтому эти аппараты не заменяют друг друга, а работают в паре, либо вместо пары ставится дифференциальный автомат.
Какую характеристику автомата выбрать для розеток: B или C
Для розеточных групп со стандартной бытовой техникой обычно применяют тип C, который не реагирует на пусковые токи приборов, а тип B предпочтителен для длинных линий с высоким сопротивлением, где ток короткого замыкания ограничен и нужна максимально чувствительная защита.
Сколько автоматов нужно в электрощите частного дома
Количество определяется структурой линий: отдельный автомат на освещение каждого этажа, на розеточные группы помещений, на кухню, бойлер, котел отопления, теплый пол и каждую уличную линию, и для дома 100-150 м² щит обычно содержит 10-16 групповых автоматов плюс вводной аппарат и УЗО.
Почему выбивает автомат при включении насоса или котла
Скважинные насосы и компрессоры имеют пусковой ток в 5-7 раз выше рабочего, поэтому автомат типа B или C с близким номиналом на такой линии отключается на пусковом токе, и корректная схема для таких нагрузок это автомат типа D с номиналом, проверенным по сечению жилы.
Что такое дифавтомат и когда его ставить
Дифференциальный автомат совмещает в одном корпусе автоматический выключатель и УЗО, поэтому его применяют там, где линии нужна комплексная защита от сверхтоков и утечек при ограниченном месте в щите, хотя на практике пару автомат плюс УЗО предпочитают, когда важно сразу видеть причину отключения.

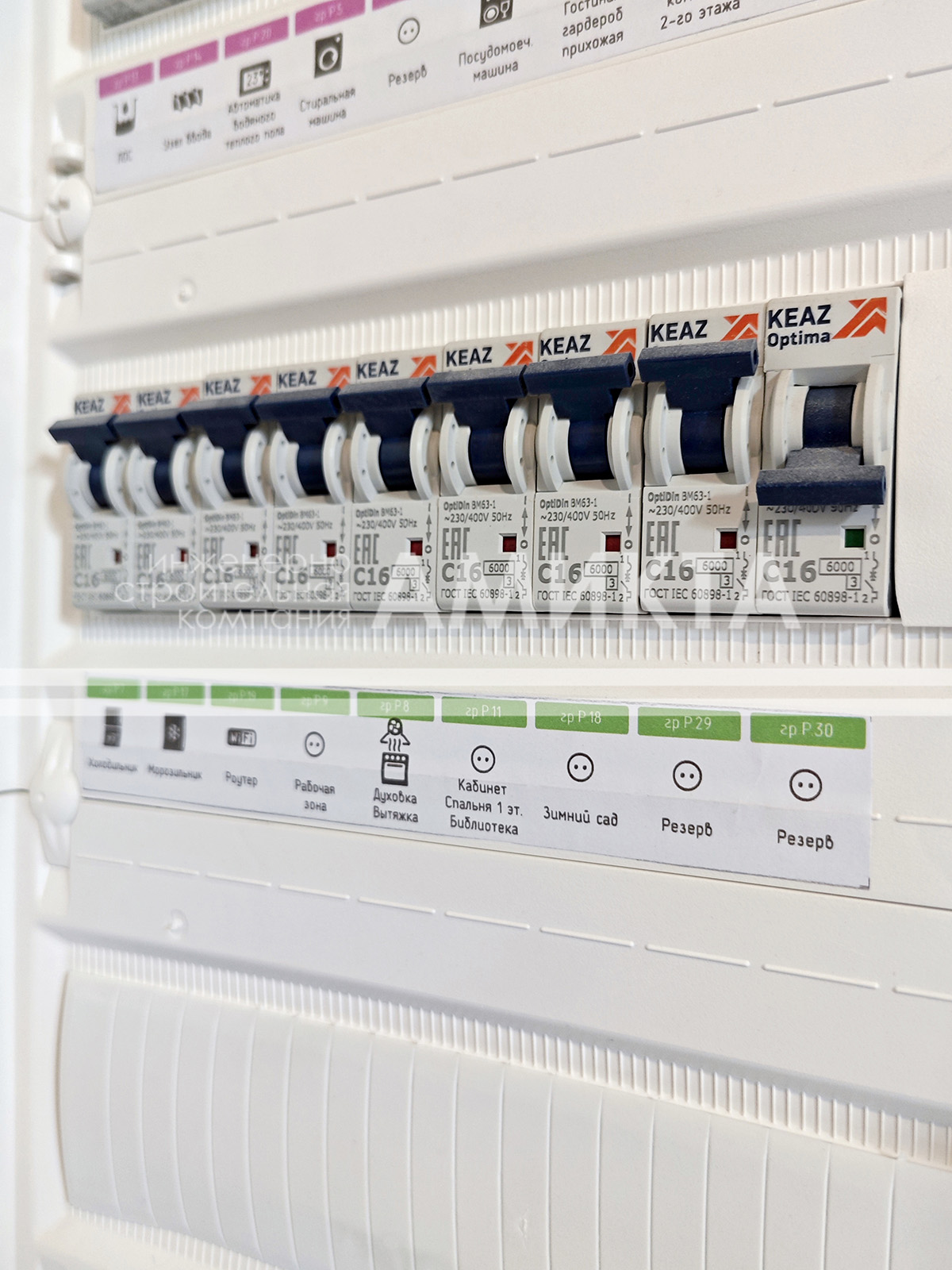

Что означает маркировка C16 на автомате
Буква это время-токовая характеристика, цифра это номинальный ток: C16 читается как автомат типа C на 16 ампер, который мгновенно расцепляется при токе 80-160 А и рассчитан на длительную нагрузку до 3,5 кВт при сети 220 В, а под такую нагрузку линия должна быть выполнена медной жилой от 2,5 мм².
Что такое класс токоограничения автомата
Класс токоограничения показывает, как быстро автомат гасит дугу при коротком замыкании: класс 1 за 10 мс, класс 2 за 6 мс, класс 3 за 2,5-3 мс, и чем выше класс, тем меньшую тепловую энергию успевает получить проводка за время замыкания, поэтому для домашних щитов берут аппараты класса 3.
