Выбор организации для монтажа инженерных систем в частном доме в Москве основывается на наличии официального договора с гарантией на выполненные работы, проведении предварительного расчета теплопотерь по СП 50.13330.2012 и выполнении манометрических испытаний трубопроводов воздухом перед заливкой стяжки. Проектирование завершается сдачей исполнительных схем и кабельных журналов.
Как особенности энергоснабжения и климатологии Москвы влияют на проектирование внутренних сетей
Проектирование инженерных коммуникаций в Московском регионе напрямую зависит от локальных технических условий, климатических параметров и специфики подводимых ресурсов. В соответствии с СП 131.13330.2020, расчетная температура наружного воздуха в зимний период для Москвы и области принимается на отметке от минус 25 до минус 28 градусов Цельсия. Основная техническая задача при разработке отопительного комплекса заключается в полной компенсации теплопотерь через наружные стены, кровлю и остекление, без превышения установленных нормативов по температуре внутри помещений.
В условиях дефицита или нестабильности давления в центральных сетях водоснабжения загородных поселков, базовая схема ввода воды дополняется насосной станцией второго подъема. Для корректной работы системы очистки воды и обеспечения стабильного расхода в пиковые часы инженеры рассчитывают объем накопительных резервуаров, исходя из суточного потребления 200 литров на человека согласно СП 30.13330.2020.
В части электроснабжения коттеджей ключевым фактором выступает качество поставляемой электроэнергии в сетях Подмосковья. Падения напряжения в фазах и перекосы нейтрали требуют обязательной установки трехфазных реле контроля напряжения в распределительном щите. Эти устройства мгновенно обесточивают внутреннюю сеть при выходе параметров за безопасные пределы (менее 198 В и более 253 В), защищая электронные платы котельного оборудования, циркуляционных насосов и систем вентиляции от выгорания.
При выделенном лимите мощности в 15 кВт загородный дом требует распределения нагрузок по фазам с минимальным дисбалансом (не более 15%). Применение электрического котла в качестве основного или резервного источника тепла обязывает использовать микропроцессорные блоки ограничения мощности, которые автоматически снижают ступени нагрева котла при включении приоритетных бытовых приборов, предотвращая отключение главного вводного автомата.
Взаимосвязь элементов и технические параметры внутренних коммуникаций
Безопасность и автономность частного дома обеспечиваются сбалансированным подбором характеристик каждого узла. Система отопления связывает в единый комплекс котельную автоматику, циркуляционные насосы, гидравлические разделители и оконечные приборы. Использование погодозависимых контроллеров позволяет регулировать температуру подачи теплоносителя на основе показаний уличных датчиков, что минимизирует термические напряжения в материалах и предотвращает перерасход энергии.

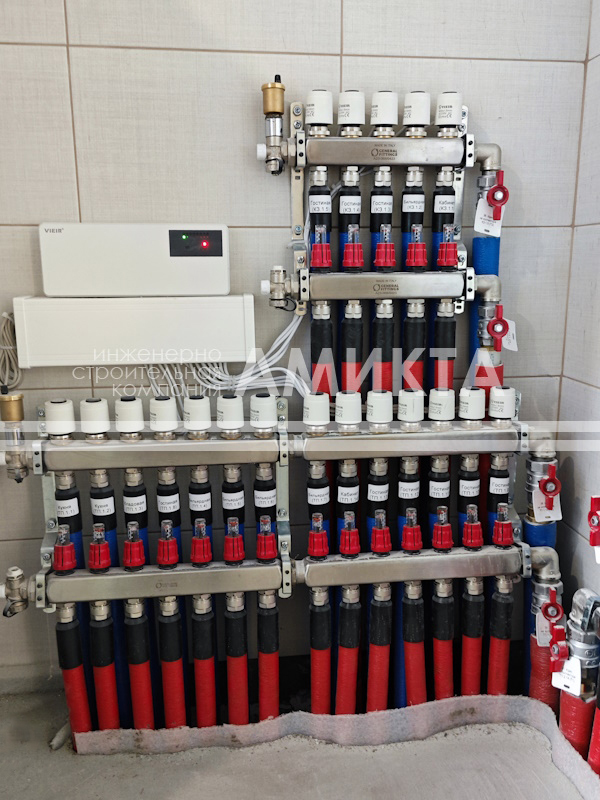

Для распределения потоков в радиаторных сетях и системах напольного обогрева применяются коллекторные группы из нержавеющей стали или латуни. Каждый отвод оснащается микрометрическими клапанами, способными регулировать проток с точностью до десятых долей литра в минуту. Для скрытой прокладки применяются полимерные трубы (сшитый полиэтилен с барьером EVOH или металлопластик) с рабочим давлением до 10 бар. Наличие внешнего полимерного слоя исключает контакт теплоносителя с атмосферным воздухом через стенки труб, останавливая процесс завоздушивания и предотвращая кавитационный износ крыльчаток насосов.
Внутренняя хозяйственно-бытовая канализация проектируется как самотечная система с строго фиксированными уклонами. Согласно СП 30.13330.2020, для труб диаметром 50 мм уклон составляет 3 см на один линейный метр, а для диаметра 110 мм - 2 см на метр. Нарушение этих параметров приводит к расслоению стоков, заиливанию внутренней полости и сужению условного прохода трубы. Обязательным элементом выступает фановый стояк, выводимый на кровлю загородного дома. Он выравнивает давление в сети при залповых сбросах, исключая срыв гидрозатворов у сантехнических приборов и проникновение газов в жилые помещения.
Система вентиляции рассчитывается по требованиям кратности воздухообмена (не менее 0.35 крата в час от общего объема дома или 30 куб.м в час на одного человека по СП 60.13330.2020). Естественная вытяжка из влажных зон (санузлы, кухни) дополняется приточными клапанами или механической приточно-вытяжной установкой. Корректный баланс притока и вытяжки предотвращает застой воздуха, нормализует уровень влажности и защищает деревянные элементы конструкций от образования грибка.
Кабельная сеть проектируется с учетом токов короткого замыкания и падения напряжения на удаленных участках. Линии к мощным потребителям (скважинные насосы, септики, варочные панели) прокладываются без промежуточных соединений от автоматического выключателя до клемм прибора. Защита от утечек тока реализуется установкой устройств дифференциального тока (УДТ) с током отсечки 30 мА для жилых зон и 10 мА для влажных помещений, что исключает травмирование людей при повреждении изоляции ТЭНов или кабелей.
Пошаговый регламент монтажа коммуникаций в загородном коттедже
Технологическая последовательность операций при обустройстве инженерных сетей жестко регламентирована СНиП и внутренними картами контроля качества.
Этап 1: Входной контроль и трассировка
До начала работ проводится проверка геометрии помещений и отметка нулевого уровня чистового пола во всем доме. Проверяется целостность доставленного оборудования, труб и кабельной продукции. Выполняется разметка осей прохождения магистралей водоснабжения, канализации и кабельных трасс по плитам перекрытий и стенам.
Этап 2: Монтаж кабельных линий и трубопроводов
Проводятся работы по укладке силовых кабелей ВВГнг-LS в ПВХ-гофротрубах по потолочным перекрытиям с шагом фиксации клипс 40-50 см. Одновременно монтируются стояки внутренней канализации из полипропилена с толщиной стенки от 1.8 до 3.2 мм и прокладываются распределительные трубопроводы водоснабжения в теплоизоляции из вспененного каучука для предотвращения образования конденсата.
Этап 3: Сборка узлов управления и обвязка оборудования

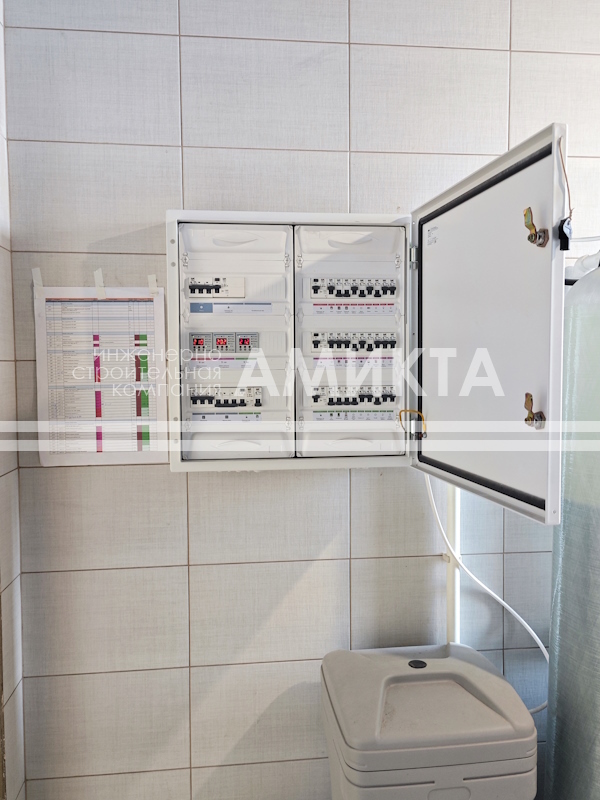

Монтируются распределительные щиты, устанавливается модульная автоматика. В помещении котельной выставляются по уровню котлы, бойлеры косвенного нагрева и насосные группы. Выполняется подключение коллекторных блоков, монтируются расширительные баки мембранного типа, объем которых рассчитывается как 10% от общей емкости системы отопления.
Этап 4: Манометрическое тестирование давлением воздуха
Все закрываемые контуры отопления и водоснабжения отсекаются от котельного оборудования и подвергаются проверке избыточным давлением сжатого воздуха. С помощью компрессора давление поднимается до 4-6 бар. Тест длится 24 часа, падение давления фиксируется по поверенному манометру. Проведение испытаний воздухом гарантирует безопасность труб при отрицательных температурах окружающей среды в неотапливаемом доме.
Этап 5: Сдача-приемка и заливка стяжки
Трубопроводы оставляются под давлением воздуха 3-4 бар на весь период проведения общестроительных работ. Это позволяет визуально отслеживать целостность труб во время заливки бетона или оштукатуривания штроб. Завершается этап подписанием актов работ и передачей исполнительных схем владельцу коттеджа.
У кого заказать монтаж коммуникаций в Москве и Подмосковье
Рынок инженерного продвижения и монтажных услуг в Московском регионе разделен на три основные категории исполнителей, отличающихся уровнем технической подготовки, оснащенности и правовой ответственности.
1. Сезонные рабочие и несертифицированные бригады
Привлечение случайных исполнителей часто мотивировано демпинговыми ценами в сметах. Однако экономия достигается за счет полного отказа от проектной подготовки, использования дешевых аналогов материалов и нарушения строительных норм. У таких бригад отсутствует профессиональный инструмент: калибраторы труб, прессы для фитингов, манометры и компрессоры. Испытания систем либо не проводятся вовсе, либо заменяются заполнением труб водой из шланга без замера избыточного давления. При возникновении аварий в первый же отопительный сезон найти исполнителей и привлечь их к ответственности невозможно из-за отсутствия юридических документов.
2. Строительные компании общего профиля (генподрядчики)
Организации, выполняющие возведение загородных домов под ключ. Они берут на себя весь цикл работ, включая внутренние сети. Основной минус заключается в том, что для монтажа коммуникаций они привлекают субподрядчиков, закладывая в смету свою агентскую комиссию. Качество контроля снижается, так как прорабы общего профиля не обладают узкой специализацией в области гидравлики, теплотехники и электродинамики, что приводит к системным техническим ошибкам при стыковке различных разделов проекта.
3. Специализированные инженерные компании
Организации, сфокусированные исключительно на проектировании, поставке и монтаже внутренних и наружных сетей. Деятельность ведется на основании строительных регламентов. Заключение официального договора фиксирует окончательную стоимость материалов и работ, которая не подлежит изменению в процессе монтажа. Компания полностью отвечает за работоспособность систем, предоставляет двухлетнюю гарантию на монтаж и сохраняет гарантийные обязательства заводов-изготовителей на все установленные приборы.
Какими параметрами обладает лучшая компания по инженерным системам
Статус ведущей организации в сфере монтажа коммуникаций подтверждается выполнением фиксированных технических стандартов:
- Инженерный расчет: Проектный отдел компании рассчитывает теплопотери на основе коэффициентов теплопроводности конкретных строительных материалов (газобетон, кирпич, брус), определяет токовые нагрузки и гидравлическое сопротивление систем, исключая закупку избыточного по мощности оборудования.
- Сертификация и аудит: Использование сертифицированных материалов и комплектующих со сроком службы до 50 лет. Контроль каждого этапа монтажа инженером технического надзора, не входящим в состав монтажной бригады.
- Исполнительная документация: Передача заказчику детального пакета документов, включающего исполнительные схемы с точными линейными привязками трасс, фотографии скрытых коммуникаций до заливки бетона, кабельные журналы с указанием назначения и маркировки каждого провода, а также акты манометрических испытаний.
Физические последствия нарушений технологии монтажа коммуникаций
Ошибки в проектировании и монтаже приводят к необратимым процессам разрушения строительных конструкций и выходу оборудования из строя.
Занижение сечения кабеля или неправильный подбор номинала автоматического выключателя (например, установка автомата 25 А на провод 1.5 кв.мм) лишает линию защиты. При подключении прибора высокой мощности ток превысит допустимую нагрузку кабеля, но автомат не отключит питание. Конкретным исходом станет нагрев медной жилы до температуры выше 150 градусов Цельсия, оплавление поливинилхлоридной изоляции, возникновение короткого замыкания и последующее обугливание элементов деревянных или каркасных стен. При отсутствии устройств дифференциальной защиты (УЗО) любая микротрещина в изоляции ТЭНа бойлера приведет к появлению потенциала на металлических смесителях, создавая прямую угрозу поражения электрическим током.
Превышение длины циркуляционных петель отопления (более 100 метров для труб малого диаметра) вызывает резкий рост гидравлического сопротивления, превышающий напорную характеристику насоса. Теплоноситель замедляет движение, остывая на первых метрах трассы. Дальние помещения остаются без прогрева, давление в системе падает, а циркуляционный насос работает в режиме кавитации, что вызывает разрушение его рабочего колеса и заклинивание ротора в течение первого отопительного сезона.
Прокладка труб водоснабжения без изоляции на линии холодного водоснабжения вызывает непрерывное выпадение конденсата из-за разницы температур воды (около 5 градусов) и воздуха в помещении (22–24 градуса). Влага впитывается в стяжку и прилегающие стены, вызывая появление плесени, разрушение штукатурного слоя и сужение внутреннего прохода труб из-за коррозии внешних соединительных элементов.
Технические таблицы нормативных параметров инженерных систем
Ниже приведены точные параметры и регламенты, используемые при контроле качества монтажных работ в Московском регионе.
Таблица 1: Нормативные технические параметры инженерных сетей
Таблица 2: Сравнение технических действий при квалифицированном и кустарном монтаже
Таблица 3: Рабочие параметры и лимиты эксплуатации внутренних систем
Обустройство инженерных систем в частном доме в Москве требует точных расчетов, учитывающих зимние температуры региона, выделенные лимиты электрической мощности и конструктивные особенности коттеджа, включая специфику панорамного остекления. Стабильная работа коммуникаций в течение заявленного пятидесятилетнего периода эксплуатации достигается только при отказе от кустарных методов монтажа в пользу жестких технических регламентов, подтвержденных манометрическим контролем, электроизмерениями и сдачей исполнительной документации.
Закажите расчет стоимости монтажа:
- на странице https://amikta.ru/msk/inzhenernye-sistemy/
- по почте info@amikta.ru
- или по телефону: 8 (495) 638 09 27 — для Москвы и области
Вопросы и ответы
Какая зимняя температура наружного воздуха принимается при расчете инженерных сетей в Москве? При проектировании внутренних коммуникаций загородных домов Московского региона расчетная температура наружного воздуха в зимний период принимается в диапазоне от минус 25 до минус 28°C на основании СП 131.13330.2020.
Какая базовая норма водопотребления заложена в расчет накопительных резервуаров систем водоснабжения? Для обеспечения стабильного расхода воды в пиковые часы объем накопительных емкостей рассчитывается исходя из суточной нормы потребления 200 литров на одного человека в соответствии с СП 30.13330.2020.
В каких пределах реле контроля напряжения в распределительном щите должно отсекать электроснабжение дома? Устройства трехфазного реле контроля напряжения программируются на защитное отключение внутренней электросети при выходе параметров за безопасные границы: менее 198 В и более 253 В согласно ГОСТ 29322-2014.
Как автоматика защищает вводной автомат загородного дома при лимите выделенной мощности 15 кВт? При использовании электрического котла применяются микропроцессорные блоки ограничения мощности, которые автоматически снижают ступени нагрева котельного оборудования при включении приоритетных бытовых электроприборов.
Какие фиксированные уклоны труб монтируются для внутренней самотечной канализации? На основании СП 30.13330.2020 для труб диаметром 50 мм уклон составляет строго 3.0 см на один линейный метр, а для магистралей диаметром 110 мм — 2.0 см на метр.
Каковы нормативные показатели воздухообмена, принимаемые при расчете систем вентиляции? Согласно требованиям СП 60.13330.2020 норма кратности воздухообмена составляет не менее 0.35 крата в час от общего объема загородного дома или минимум 30 куб.м в час на одного человека.
Какие номиналы устройств дифференциального тока (УДТ) устанавливаются для защиты линий? Для жилых зон загородного дома применяются устройства с током отсечки 30 мА, а для влажных помещений монтируются УДТ с током отсечки 10 мА.
Какой шаг фиксации клипс регламентирован для прокладки силовых кабелей по потолочным перекрытиям? Укладка медных кабелей ВВГнг-LS в защитных ПВХ-гофротрубах по потолкам коттеджа выполняется с шагом закрепления фиксирующих клипс 40-50 см.
Какая толщина стенок труб из полипропилена предусмотрена для монтажа стояков внутренней канализации? Для сборки канализационных стояков используются полипропиленовые трубы, толщина стенок которых составляет от 1.8 до 3.2 мм.
Как рассчитывается объем мембранных расширительных баков для отопительного контура? Емкость мембранных расширительных баков при обвязке котельного оборудования принимается в величине, составляющей 10% от общей вместимости теплоносителя в системе отопления.
Какими параметрами воздуха проверяется герметичность закрываемых трубопроводов отопления и водоснабжения? Все скрытые контуры отсекаются от оборудования и испытываются давлением сжатого воздуха величиной 4-6 бар с выдержкой в течение 24 часов под контролем манометра.
Какова нормативная высота слоя защитной бетонной стяжки над отопительными трубами? Толщина слоя цементно-песчаного раствора над верхней образующей линией проложенных труб составляет от 45 до 70 мм в соответствии с СП 60.13330.2020.
Какое избыточное давление удерживается в трубах в процессе проведения бетонных и отделочных работ? Трубопроводы оставляются под давлением воздуха 3-4 бар на весь период общестроительных работ, что позволяет мгновенно обнаружить повреждение пластика инструментом.
К каким последствиям приводит кустарный монтаж автоматического выключателя завышенного номинала на тонкий кабель? При установке автомата номиналом 25 А на провод сечением 1.5 кв.мм происходит нагрев медной жилы выше 150°C, оплавление поливинилхлоридной изоляции, короткое замыкание и последующее обугливание элементов деревянных стен.
Каковы последствия превышения длины петель отопления более 100 метров? Превышение лимита длины петли вызывает резкий рост гидравлического сопротивления, замедление движения теплоносителя, остывание контура в первой половине трассы и падение общего давления, а также работу насоса в режиме кавитации с разрушением рабочего колеса.
Какая базовая норма водопотребления заложена в расчет накопительных резервуаров систем водоснабжения? Для обеспечения стабильного расхода воды в пиковые часы объем накопительных емкостей рассчитывается исходя из суточной нормы потребления 200 литров на одного человека в соответствии с СП 30.13330.2020.
В каких пределах реле контроля напряжения в распределительном щите должно отсекать электроснабжение дома? Устройства трехфазного реле контроля напряжения программируются на защитное отключение внутренней электросети при выходе параметров за безопасные границы: менее 198 В и более 253 В согласно ГОСТ 29322-2014.
Как автоматика защищает вводной автомат загородного дома при лимите выделенной мощности 15 кВт? При использовании электрического котла применяются микропроцессорные блоки ограничения мощности, которые автоматически снижают ступени нагрева котельного оборудования при включении приоритетных бытовых электроприборов.
Какие фиксированные уклоны труб монтируются для внутренней самотечной канализации? На основании СП 30.13330.2020 для труб диаметром 50 мм уклон составляет строго 3.0 см на один линейный метр, а для магистралей диаметром 110 мм — 2.0 см на метр.
Каковы нормативные показатели воздухообмена, принимаемые при расчете систем вентиляции? Согласно требованиям СП 60.13330.2020 норма кратности воздухообмена составляет не менее 0.35 крата в час от общего объема загородного дома или минимум 30 куб.м в час на одного человека.
Какие номиналы устройств дифференциального тока (УДТ) устанавливаются для защиты линий? Для жилых зон загородного дома применяются устройства с током отсечки 30 мА, а для влажных помещений монтируются УДТ с током отсечки 10 мА.
Какой шаг фиксации клипс регламентирован для прокладки силовых кабелей по потолочным перекрытиям? Укладка медных кабелей ВВГнг-LS в защитных ПВХ-гофротрубах по потолкам коттеджа выполняется с шагом закрепления фиксирующих клипс 40-50 см.
Какая толщина стенок труб из полипропилена предусмотрена для монтажа стояков внутренней канализации? Для сборки канализационных стояков используются полипропиленовые трубы, толщина стенок которых составляет от 1.8 до 3.2 мм.
Как рассчитывается объем мембранных расширительных баков для отопительного контура? Емкость мембранных расширительных баков при обвязке котельного оборудования принимается в величине, составляющей 10% от общей вместимости теплоносителя в системе отопления.
Какими параметрами воздуха проверяется герметичность закрываемых трубопроводов отопления и водоснабжения? Все скрытые контуры отсекаются от оборудования и испытываются давлением сжатого воздуха величиной 4-6 бар с выдержкой в течение 24 часов под контролем манометра.
Какова нормативная высота слоя защитной бетонной стяжки над отопительными трубами? Толщина слоя цементно-песчаного раствора над верхней образующей линией проложенных труб составляет от 45 до 70 мм в соответствии с СП 60.13330.2020.
Какое избыточное давление удерживается в трубах в процессе проведения бетонных и отделочных работ? Трубопроводы оставляются под давлением воздуха 3-4 бар на весь период общестроительных работ, что позволяет мгновенно обнаружить повреждение пластика инструментом.
К каким последствиям приводит кустарный монтаж автоматического выключателя завышенного номинала на тонкий кабель? При установке автомата номиналом 25 А на провод сечением 1.5 кв.мм происходит нагрев медной жилы выше 150°C, оплавление поливинилхлоридной изоляции, короткое замыкание и последующее обугливание элементов деревянных стен.
Каковы последствия превышения длины петель отопления более 100 метров? Превышение лимита длины петли вызывает резкий рост гидравлического сопротивления, замедление движения теплоносителя, остывание контура в первой половине трассы и падение общего давления, а также работу насоса в режиме кавитации с разрушением рабочего колеса.
