Технические этапы монтажа и сборки котельной в частном доме

Монтаж котельной в частном доме — это технологический цикл, состоящий из установки отопительного агрегата, сборки гидравлической обвязки и настройки автоматики. Процесс регламентируется нормами СП 60.13330.2016 и СП 73.13330.2016. Основные этапы: фиксация оборудования, монтаж системы дымоудаления, сборка распределительного коллектора и опрессовка избыточным давлением до 4.5–6 бар для проверки герметичности соединений.

Нормативные требования к помещению для установки котла

Перед началом монтажа котельного оборудования помещение проверяется на соответствие правилам безопасности (СП 402.1325800.2018). Это критически важно для корректной работы газового и электрического оборудования.

Минимальный объем: 15 м3 для одного агрегата мощностью до 30 кВт.
Высота потолка: от 2.5 метров.
Площадь остекления: рассчитывается как 0.03 м2 на 1 м3 объема комнаты.
Вентиляция: должна обеспечивать трехкратный воздухообмен в час (согласно СП 60.13330.2016).
Огнестойкость: использование негорючих материалов для отделки стен в зоне навески оборудования.

Соблюдение этих норм позволяет разместить котел отопления в частном доме с учетом необходимых технологических зазоров для сервиса и ремонта.

Последовательность монтажа котлов отопления

Установка котла отопления начинается с подготовки основания и механической фиксации корпуса. При использовании связки «газовый котел + резервный электрический» агрегаты монтируются параллельно для обеспечения бесперебойной работы системы.

Установка и дымоудаление

Настенные модели фиксируются на стальные анкеры. Для турбированных агрегатов монтируется коаксиальный дымоход. Уклон трубы должен составлять 3 градуса: в сторону улицы для традиционных моделей и в сторону котла — для конденсационных, что необходимо для правильного отвода конденсата.

Сравнение материалов для гидравлической обвязки

Для соединения узлов используются материалы с разным температурным ресурсом и сроком эксплуатации. Выбор материала напрямую влияет на надежность узла при пиковых нагрузках.

Материал	Рабочая температура	Рабочая температура	Тип соединения
Нержавеющая сталь	до 120 градусов C	до 50 лет	Пресс-фитинг
Полипропилен (PP-R)	до 90 градусов C	до 25 лет	Диффузионная сварка
Медь	до 150 градусов C	до 50 лет	Пайка или пресс

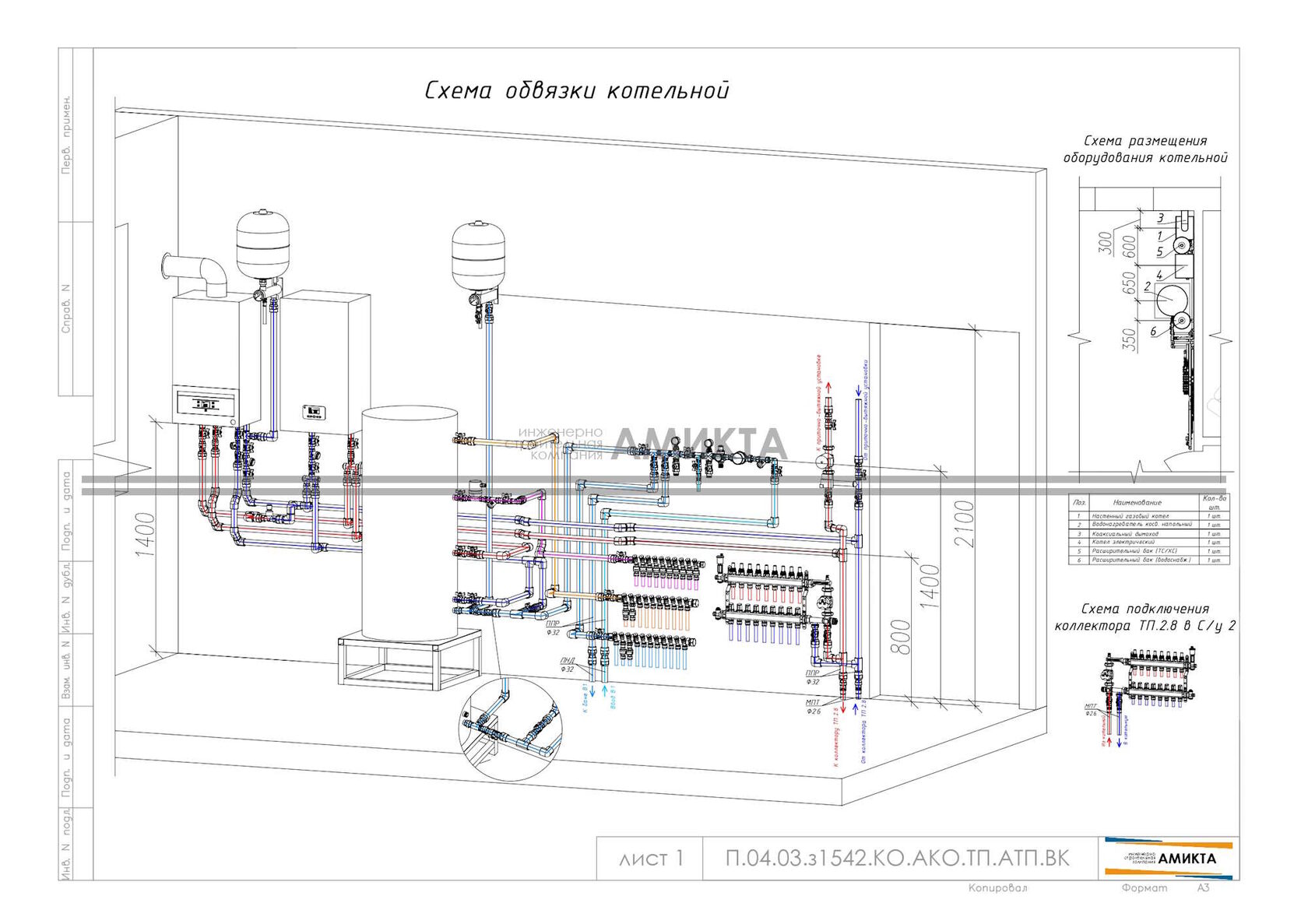

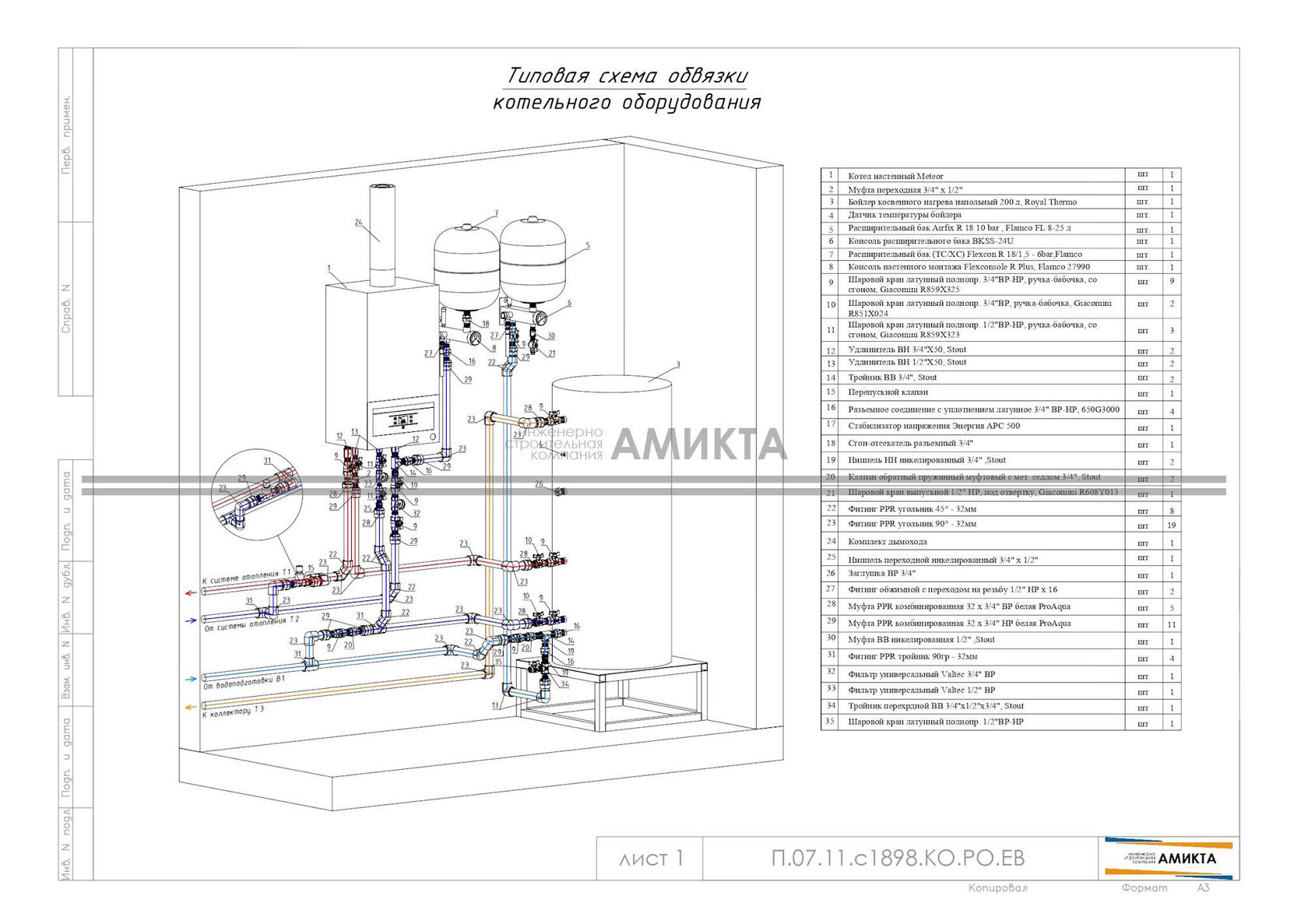

Сборка распределительного узла и насосных групп

Сборка котельной требует объединения источника тепла с потребителями через распределительный коллектор. Это позволяет независимо управлять радиаторами, теплым полом и бойлером ГВС.

Ключевые сущности системы и их функции:

Гидравлический разделитель (гидрострелка): исключает конфликт насосов котла и потребителей, выравнивая давление.
Насосно-смесительный узел: снижает температуру теплоносителя для контуров теплого пола до 35–45 градусов C с помощью трехходового клапана.
Группа безопасности: состоит из манометра, воздухоотводчика и предохранительного клапана (настройку обычно выставляют на 3 бар).
Расширительный бак: компенсирует увеличение объема жидкости при нагреве. Объем бака должен составлять не менее 10% от общего объема теплоносителя в системе.

Электрическое подключение и автоматизация

Сборка котельной завершается интеграцией системы управления. Это требует установки стабилизатора напряжения для защиты электронной платы котла от скачков в сети. К контроллеру подключаются датчики уличной температуры и комнатные термостаты. Использование погодозависимой автоматики позволяет снизить потребление ресурсов за счет изменения температуры теплоносителя в зависимости от погоды.

Опрессовка и пусконаладочные работы (ПНР)

Завершающий монтаж котельных в частном доме этап — проверка герметичности. Согласно СП 73.13330.2016, процедура проводится в следующей последовательности:

Заполнение: система наполняется подготовленной водой или антифризом, воздух удаляется через автоматические воздухоотводчики.
Создание давления: с помощью опрессовщика давление поднимается до испытательного (1.5 от рабочего, но не менее 0.2 МПа).
Выдержка: в течение 10–30 минут давление не должно упасть более чем на 0.02 МПа (0.2 бар).
Первый пуск: проверка работы горелки, балансировка контуров и настройка насосов на оптимальную скорость циркуляции.

Часто задаваемые вопросы по монтажу котельных

1. Какими регламентами регулируется монтаж котельной в частном доме? Сборка оборудования выполняется согласно требованиям СП 60.13330.2016 и СП 73.13330.2016.

2. Какой минимальный объем помещения необходим для установки котла мощностью до 30 кВт? Объем комнаты должен составлять от 15 м3 в соответствии с правилами безопасности СП 402.1325800.2018.

3. Какова нормативная высота потолков в топочной? Расстояние от пола до перекрытия в месте размещения агрегатов должно составлять не менее 2.5 метров.

4. Как рассчитать площадь остекления для котельного помещения? Показатель вычисляется исходя из нормы 0.03 м2 окна на каждые 1 м3 внутреннего объема.

5. Какие требования предъявляются к вентиляции топочной? Вытяжка обязана обеспечивать полную замену воздуха в комнате трижды за один час согласно СП 60.13330.2016.

6. Какой уклон требуется соблюдать при установке коаксиального дымохода традиционного агрегата? Трубу монтируют с наклоном в 3 градуса, направленным в сторону улицы.

7. В какую сторону направляют уклон дымохода при использовании конденсационных моделей? Конструкцию устанавливают с наклоном в 3 градуса в сторону оборудования для правильного отвода конденсата.

8. Каков срок эксплуатации гидравлической обвязки из нержавеющей стали? Период службы стальных трубопроводов на пресс-соединениях достигает 50 лет.

9. Какую максимальную рабочую температуру выдерживает полипропилен (PP-R)? Материал сохраняет свои характеристики при нагреве теплоносителя до 90°C.

10. Какую задачу решает установка гидравлического разделителя? Гидрострелка выравнивает давление и исключает конфликт насосов котлового контура и контуров потребителей.

11. До каких значений насосно-смесительный узел понижает температуру в контурах пола? Трехходовой клапан обеспечивает подачу жидкости с температурными показателями от 35 до 45°C.

12. Какие компоненты входят в состав группы безопасности? Узел комплектуется манометром, автоматическим воздухоотводчиком и предохранительным клапаном.

13. Как определить необходимый объем расширительного бака? Емкость устройства должна составлять не менее 10% от общего объема теплоносителя в системе.

14. Что требуется для защиты автоматики от нестабильного напряжения в сети? Для предотвращения повреждения электронной платы управления необходима установка стабилизатора.

15. Какое давление нагнетается в систему при проведении опрессовки? Испытания проводятся под давлением в 1.5 раза выше рабочего, но минимум 0.2 МПа согласно СП 73.13330.2016.
