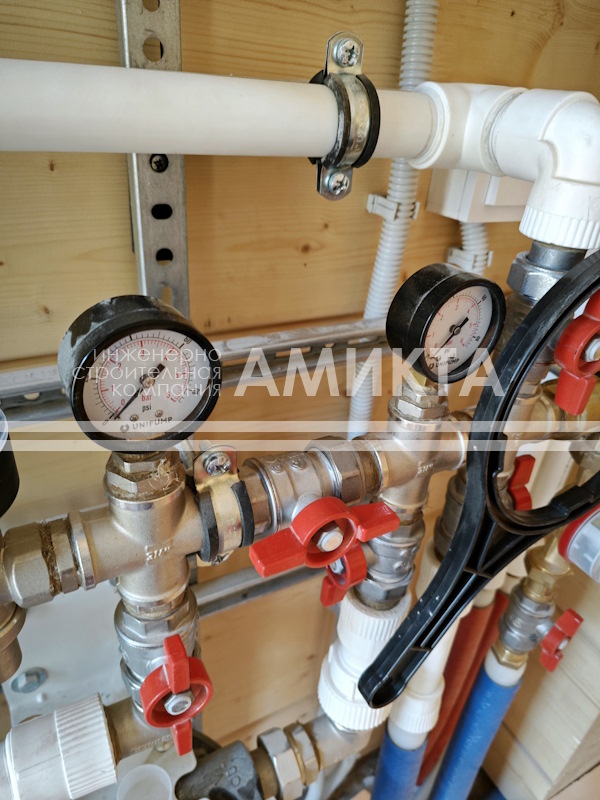

Функциональная роль манометров на узле ввода водоснабжения

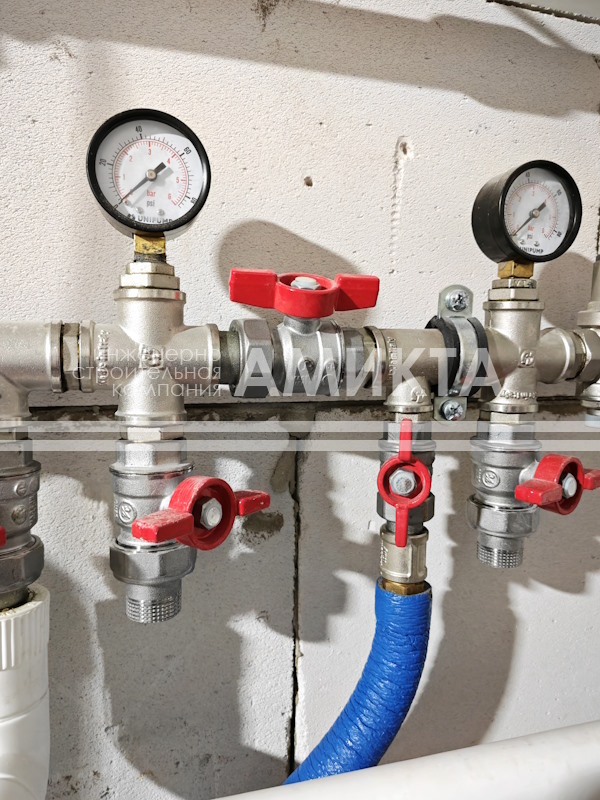

Манометры на узле ввода воды предназначены для оперативного мониторинга рабочего давления и технической диагностики состояния системы фильтрации. Установка двух приборов — до и после фильтрующего модуля — позволяет выявить степень засорения картриджа по разности показаний (дифференциальному давлению). Снижение давления на втором манометре при стабильном значении на первом является прямым сигналом к замене фильтрующих элементов или промывке системы.
Диагностика состояния фильтров по перепаду давления
Применение манометров в паре превращает узел ввода в контрольно-измерительный комплекс. Основной принцип мониторинга базируется на гидравлическом сопротивлении. В чистом состоянии фильтрующая сетка или картридж практически не препятствуют току воды, поэтому показатели давления на входе и выходе из узла очистки идентичны.
Как работает метод дифференциального давления
По мере накопления механических примесей (песка, окалины, ила) пропускная способность фильтра падает. Это фиксируется приборами:
- Манометр №1 (до фильтра): отражает давление, нагнетаемое скважинным насосом или подаваемое из центральной магистрали.
- Манометр №2 (после фильтра): показывает остаточное давление, которое поступает к потребителям и бытовой технике.
Если при открытом кране разница между приборами превышает 0,5–0,8 бар, это свидетельствует о критическом загрязнении фильтра. Такой метод контроля точнее, чем визуальный осмотр непрозрачных колб или ожидание заметного падения напора в смесителе.
Мониторинг работы насосного оборудования и автоматики
Прибор, установленный в первой точке ввода, служит главным индикатором исправности источника воды. В частных домах со скважиной показатели манометра позволяют оценить корректность настройки реле давления и состояние гидроаккумулятора.
Сценарии выявления неисправностей:
- Медленный рост давления: указывает на износ крыльчатки насоса, заиливание скважинного фильтра или падение напряжения в электросети.
- Частые колебания стрелки: сигнализируют о разрыве мембраны в гидроаккумуляторе или утечке в подающей магистрали.
- Превышение нормы (более 5 бар): сообщает о выходе из строя реле давления или неправильной настройке автоматики, что создает риск разрыва гибких подводок.
- Отсутствие статического давления: при закрытых кранах стрелка должна стоять неподвижно. Ее медленное падение при отключенном насосе подтверждает неисправность обратного клапана.
Защита бытовых приборов и взаимодействие с редуктором
Современная сантехника и бытовые приборы имеют строгие требования к входящему давлению. Манометр необходим для настройки редукторов давления, которые стабилизируют напор и защищают внутреннюю разводку от гидравлических ударов.
Стандартом комфортного и безопасного водоснабжения для частного дома считается диапазон 3–4 бар. Контроль этих значений с помощью манометра предотвращает преждевременный износ уплотнителей в смесителях и керамических картриджей.
Технические характеристики приборов
Для узлов ввода применяются манометры деформационного типа. При выборе оборудования следует ориентироваться на следующие параметры:
- Класс точности: для бытовых систем оптимальны приборы с классом 1.5 или 2.5.
- Диапазон шкалы: рабочее давление должно находиться во второй трети шкалы (например, прибор до 6 или 10 бар).
- Материалы: для помещений с высокой влажностью используются корпуса с антикоррозийным покрытием. Штуцер из латуни исключает прикипание резьбы к арматуре.
- Заполнение корпуса: глицеринонаполненные модели применяются при наличии вибраций от мощных насосов для стабилизации стрелки.
Последовательность оборудования в узле ввода
Эффективная работа измерительных приборов возможна только при соблюдении правильной очередности монтажа:
- Запорный кран — для полного перекрытия потока.
- Фильтр грубой очистки (косой) — защищает механизм манометра от крупных фракций.
- Манометр №1 — замер входящих параметров.
- Магистральный фильтр — основная очистка.
- Манометр №2 — контроль давления после очистки.
Рекомендации по эксплуатации
Манометры не требуют сложного обслуживания, но нуждаются в проверке. Если стрелка не возвращается к нулевой отметке при отсутствии давления или «залипает» в одном положении, прибор подлежит замене.
Вопросы и ответы
- Для чего устанавливают манометры на узле ввода воды? Приборы предназначены для оперативного мониторинга рабочего напора и технической диагностики состояния фильтрующих элементов.
- Как определить засорение картриджа по показаниям приборов? Необходимо установить два устройства до и после очистного модуля, чтобы фиксировать разницу значений.
- Какое падение давления указывает на критическое загрязнение фильтра? Разница показаний между первым и вторым устройствами более 0,5–0,8 бар при открытом кране сигнализирует о необходимости промывки.
- О чем свидетельствует медленный рост напора в сети? Подобное поведение стрелки указывает на износ крыльчатки насоса, заиливание скважины или падение напряжения.
- Что означает частое колебание стрелки измерительного устройства? Скачки значений сигнализируют о разрыве мембраны гидроаккумулятора или наличии утечки на подающей магистрали.
- Какие последствия несет превышение показателя в 5 бар? Высокие значения сообщают о поломке реле автоматики, что создает риск разрыва гибких сантехнических подводок.
- Как проверить исправность обратного клапана? Медленное снижение статических показателей при закрытых смесителях и выключенном насосе подтверждает выход детали из строя.
- Какой диапазон напора считается нормативным для частного дома? Стандартное безопасное значение для внутренней разводки и бытовой техники составляет 3–4 бар.
- Что произойдет при падении значений ниже 3 бар перед системой обратного осмоса? Недостаточный напор приведет к существенному снижению производительности мембраны очистки.
- Какой класс точности оборудования оптимален для бытовых сетей? Рекомендуется применять устройства с параметром 1.5 или 2.5.
- Как правильно выбрать диапазон шкалы измерительного прибора? Оптимально устанавливать модели до 6 или 10 бар, чтобы рабочий показатель находился во второй трети разметки.
- В каких случаях применяют глицеринонаполненные модели? Заполнение корпуса жидкостью требуется для стабилизации механизма при сильных вибрациях от мощного насоса.
- Из какого материала должен быть изготовлен штуцер прибора? Деталь выполняется из латуни, что исключает прикипание резьбы к запорной арматуре.
- В какой последовательности монтируются элементы на линии очистки? Сначала ставится запорный кран, затем косой грязевик, первое измерительное устройство, магистральная колба и второй контрольный аппарат.
- В каком случае измерительный прибор подлежит замене? Оборудование меняют, если при отсутствии напора стрелка не возвращается к нулевой отметке или залипает на одном месте.
