Технический обзор баков Flamco: сравнение Flexcon R и Airfix R

Честный обзор расширительных баков Flamco: технические характеристики серий Flexcon R и Airfix R

Мембранные расширительные баки Flamco серий Flexcon R и Airfix R обеспечивают компенсацию температурного расширения жидкости и стабилизацию давления в замкнутых инженерных контурах. Серия Flexcon R (объем 8–1000 литров) предназначена для систем отопления и холодоснабжения, в то время как серия Airfix R разработана для систем горячего водоснабжения (ГВС) и гидроаккумуляторов, отличаясь применением нержавеющей стали для сохранения качества санитарной воды.

Физика процесса и функциональное назначение баков

В закрытых системах отопления и водоснабжения объем теплоносителя или воды увеличивается при нагреве. Поскольку жидкость практически несжимаема, отсутствие компенсатора приводит к критическому росту давления, что вызывает срабатывание предохранительной арматуры или порыв трубопроводов. Расширительный бак Flamco разделяет внутренний объем на две камеры: водяную и газовую.

При повышении температуры избыточный объем жидкости поступает в водяную камеру бака, сжимая газ (азот) в соседнем отсеке. При остывании давление газа выталкивает жидкость обратно в систему. Этот цикл демпфирует колебания давления и нейтрализует гидравлические удары, возникающие при работе насосного оборудования.

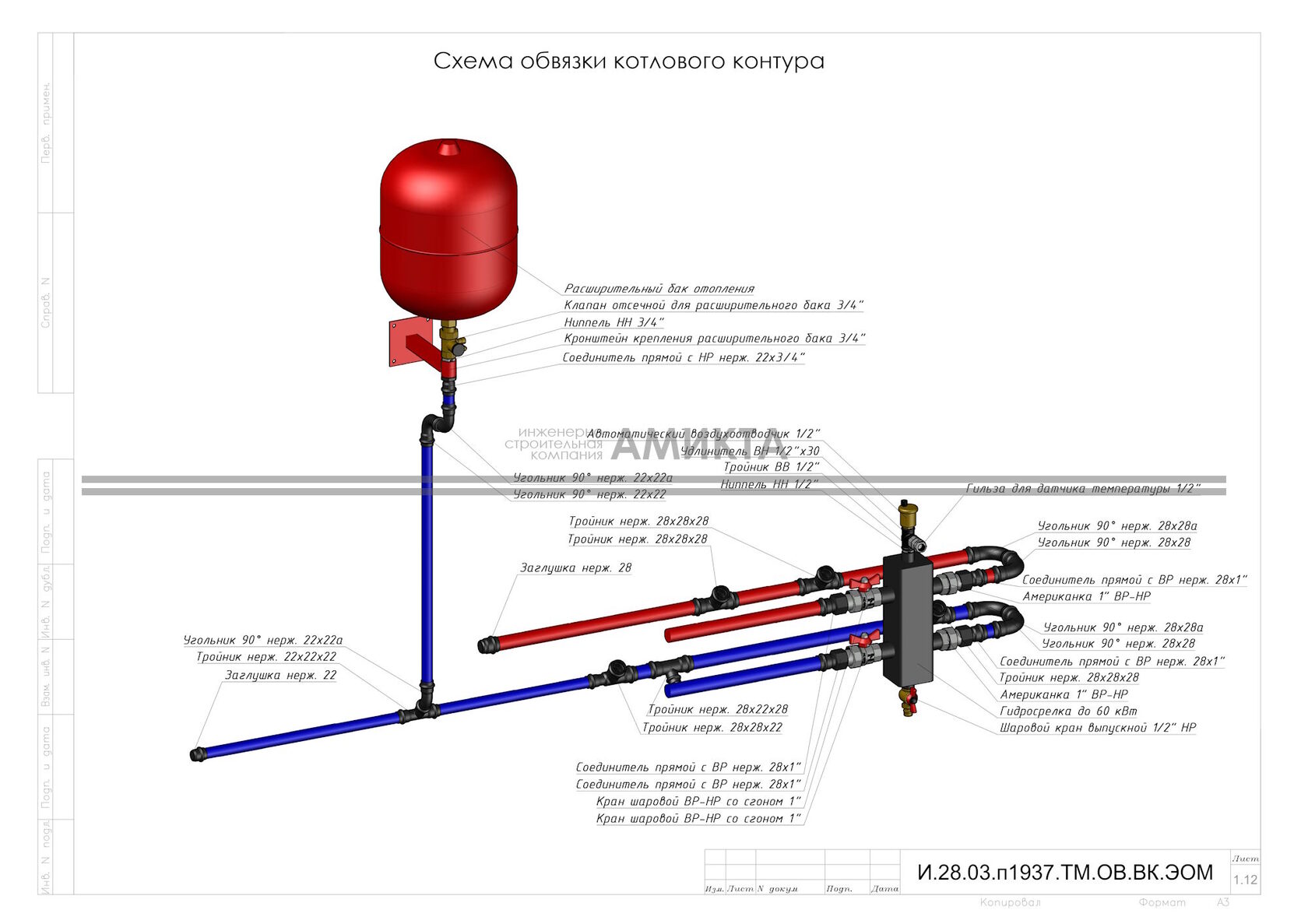

Технический разбор серии Flexcon R для отопления

Баки Flexcon R (красного цвета, RAL 3002) адаптированы для работы в системах с антифризами на основе гликоля (концентрация до 50%) и водой. Корпус выполнен из высококачественной углеродистой стали с применением роботизированной сварки, что гарантирует прочность швов при длительных циклических нагрузках.

Особенности конструкции и мембран

В серии Flexcon R тип мембраны зависит от литража емкости, что обусловлено гидродинамическими расчетами:

Модели 8–80 литров: оснащаются капсульной мембраной из синтетического каучука EPDM. Ее ключевое преимущество — фиксация с помощью зажимного кольца из оцинкованной стали. Это исключает контакт теплоносителя со стенками стального корпуса, предотвращая внутреннюю коррозию и продлевая срок службы оборудования до 10–15 лет.
Модели 110–1000 литров: комплектуются диафрагменной мембраной из стирол-бутадиенового каучука (SBR). Этот материал характеризуется минимальным коэффициентом газопроницаемости, что критически важно для сохранения стабильного давления в баках большого объема.

Преимущество азотного заполнения

В отличие от бюджетных аналогов, заправленных атмосферным воздухом, баки Flamco Flexcon R на заводе заполняются сухим азотом. Отсутствие кислорода в газовой камере предотвращает окисление металла изнутри и снижает диффузию газа сквозь мембрану. Это позволяет системе сохранять настройки предварительного давления (P0) в течение нескольких отопительных сезонов без необходимости подкачки.

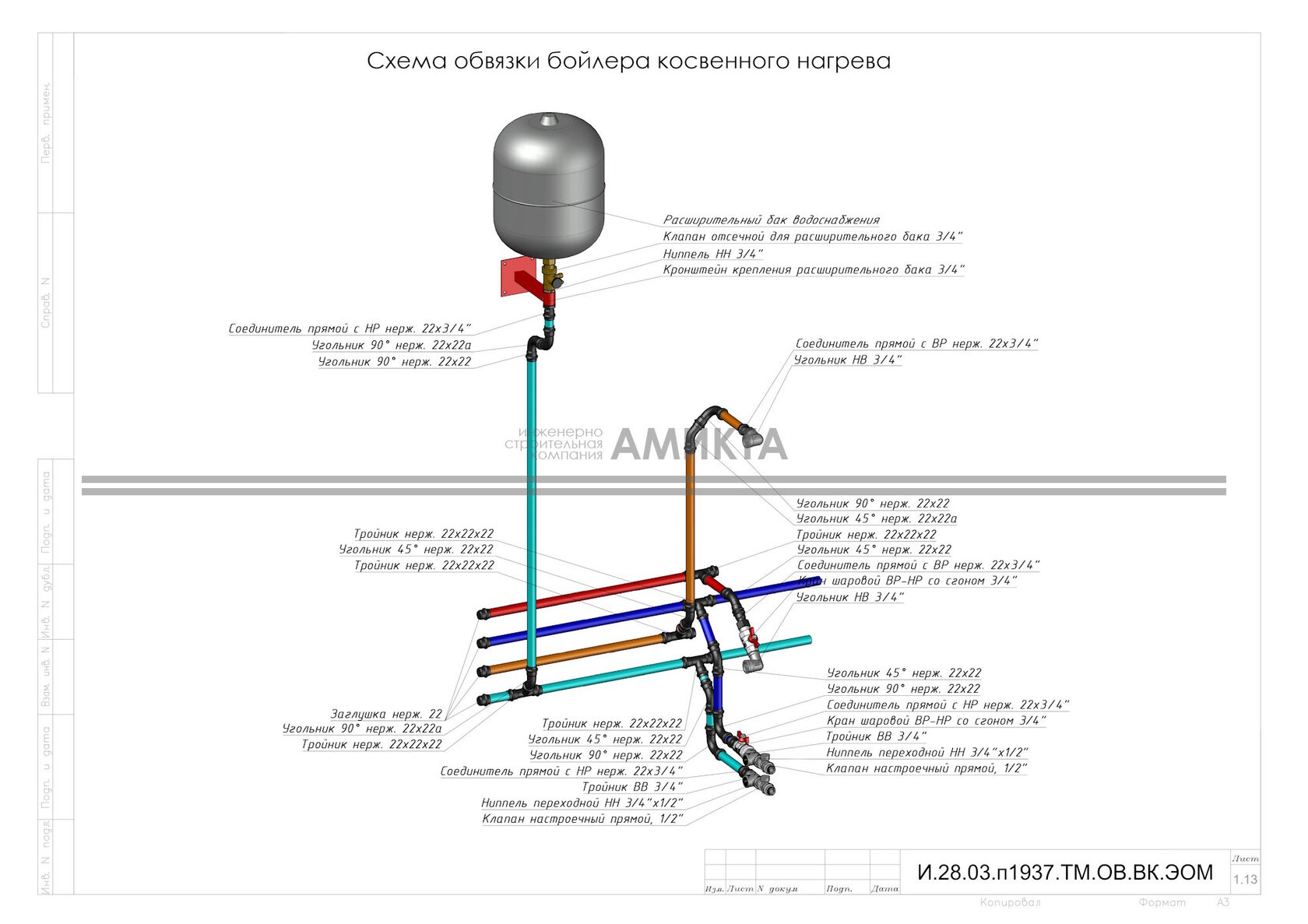

Технический разбор серии Airfix R для водоснабжения

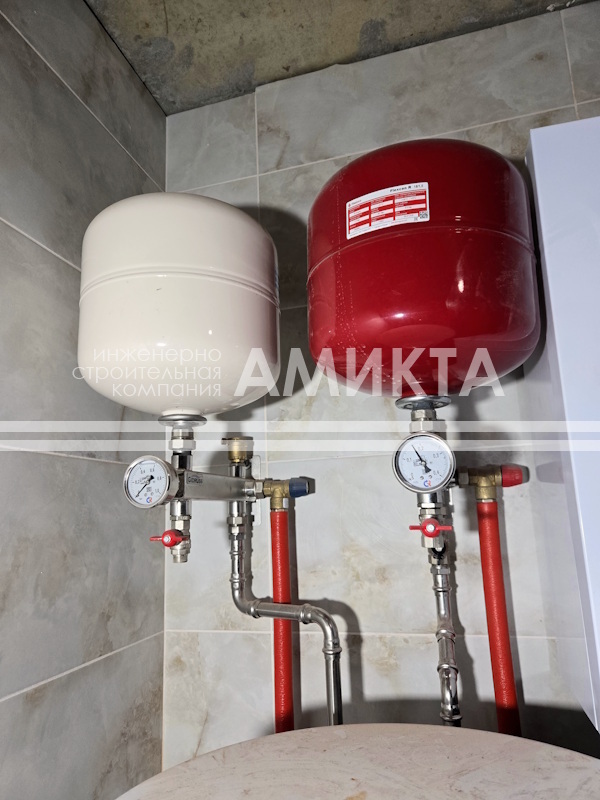

Баки Airfix R (белого цвета, RAL 9010) спроектированы специально для систем ГВС и питьевого водоснабжения. Их конструкция отвечает жестким санитарным нормам и стандартам безопасности для пищевых продуктов.

Санитарная защита и материалы

Главным отличительным признаком серии Airfix R является использование нержавеющей стали для изготовления соединительного фланца и резьбового патрубка. Это техническое решение исключает появление продуктов коррозии в питьевой воде и предотвращает прикипание соединений.

Мембрана: применяется исключительно пищевой EPDM, который не выделяет в воду токсичных веществ и не меняет ее органолептических свойств (вкус, запах).
Проточная функция: конструкция бака и расположение патрубка подключения способствуют регулярному обновлению воды в емкости. Это предотвращает стагнацию жидкости и развитие бактерий (легионелл).

Технические критерии выбора и эксплуатационные параметры

Для корректного подбора оборудования необходимо учитывать максимальное рабочее давление системы и температурные режимы.

Параметр сравнения	Flexcon R (стандарт)	Airfix R (стандарт)
Применение	Отопление / Хладоснабжение	ГВС / Водоснабжение
Макс. рабочее давление	6.0 или 10.0 бар	10.0 бар
Предварительное давление (P0)	1.5 бар	4.0 бар
Материал фланца	Оцинкованная сталь	Нержавеющая сталь
Рабочая температура на мембране	до +70 градусов	до +70 градусов

Температурные ограничения

Важно понимать, что кратковременный нагрев теплоносителя в котле может достигать 110–120 градусов, однако температура в месте подключения расширительного бака (на обратной линии) не должна превышать 70 градусов при длительной эксплуатации. Если температурный график системы выше, необходимо устанавливать промежуточную охлаждающую емкость.

Методика настройки и правила монтажа

Для того чтобы бак эффективно выполнял свою функцию, давление в его газовой камере должно быть настроено индивидуально под конкретный объект.

Расчет давления P0: предварительное давление газа в баке должно проверяться только на "пустую" водяную камеру. Для систем отопления оно вычисляется как статическое давление (высота от бака до верхней точки системы в метрах, деленная на 10) плюс 0,3–0,5 бар для запаса.
Точка подключения: бак устанавливается на обратной линии системы, желательно на всасывающей стороне циркуляционного насоса. Это точка с наиболее стабильным давлением и минимальной температурой.
Обслуживание: проверка давления в газовой камере должна проводиться ежегодно. При падении давления азота эффективность компенсации снижается, что приводит к росту нагрузки на мембрану и ее преждевременному разрыву.

Надежность и сертификация

Все расширительные баки Flamco проходят жесткий контроль качества. При производстве используются неразрушающие методы контроля сварных соединений. Оборудование соответствует европейской директиве PED 2014/68/EU (оборудование, работающее под давлением), что подтверждает его безопасность для использования в жилых и общественных зданиях.

Объективный вывод: преимущества использования Flamco

Использование баков серий Flexcon R и Airfix R позволяет создать сбалансированную и долговечную инженерную систему. Применение азота вместо воздуха, высококачественных каучуков (EPDM/SBR) и фланцев из нержавеющей стали в серии Airfix минимизирует расходы на сервисное обслуживание. Технологические решения Flamco обеспечивают защиту от коррозии и стабильную работу отопительного и насосного оборудования на протяжении всего срока службы, который при правильной настройке превышает 10–12 лет.
