Внутрипольный конвектор представляет собой отопительный прибор, встраиваемый в конструкцию пола для создания тепловой завесы перед панорамным остеклением. Данное оборудование защищает светопрозрачные конструкции от выпадения конденсата, отсекает нисходящие потоки холодного воздуха и работает в единой связке с водяным теплым полом для поддержания заданного температурного режима. Монтаж таких приборов в загородных домах обусловлен изменением архитектурных трендов, где стандартные радиаторы невозможно установить из-за большой площади остекления от пола до потолка.
Почему внутрипольный конвектор стал необходимостью
Популярность панорамного остекления в загородном домостроении изменила тепловой баланс помещений. Окна большой площади, даже при использовании двухкамерных энергоэффективных стеклопакетов с инертным газом и низкоэмиссионным напылением, остаются главным источником теплопотерь в доме. Через стекло уходит в несколько раз больше тепла, чем через заизолированную стену из газобетона или бруса.
Без установки встроенного в пол отопительного прибора в зоне панорамного окна возникают два негативных физических процесса:
- Охлаждение. Человек, находящийся рядом с большим окном зимой, ощущает дискомфорт и холод, даже если общая температура воздуха в комнате соответствует норме.
- Конвективный нисходящий поток. Воздух, соприкасаясь с холодным стеклом, быстро остывает, становится более плотным и тяжелым. Он начинает лавинообразно опускаться вниз, растекаясь по поверхности пола, формируя поток холодного воздуха, воспринимаемый человеком как сквозняк.
Обычный водяной теплый пол из-за своей низкой температуры не может создать достаточно мощный и быстрый восходящий поток теплого воздуха, способный перекрыть движение холодного воздуха от панорамных стекол. В таких случаях для создания комфортного микроклимата необходимо либо существенное увеличение теплоотдачи теплого пола (за счет сокращения шага его укладки или формирования отдельных контуров с повышенной температурой теплоносителя), либо установка внутрипольных конвекторов, медно-алюминиевые теплообменники которых выдают высокую плотность теплового потока непосредственно у плоскости окна, полностью нейтрализуя сквозняки и согревая всю поверхность остекления.
Специфика совместной работы с водяным теплым полом

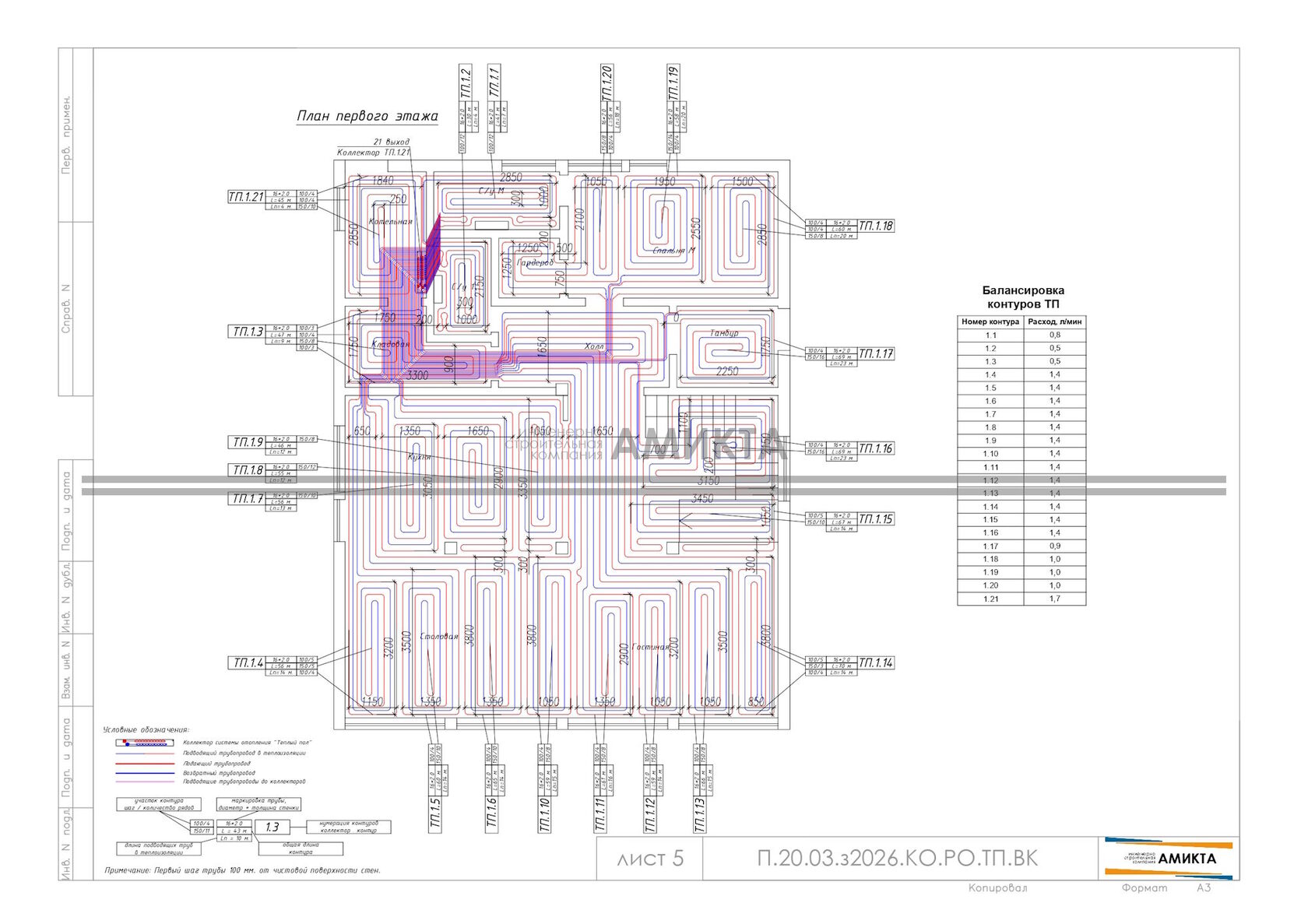

Проектирование отопления в современных коттеджах с панорамными окнами требует комбинированного подхода. Водяной теплый пол представляет собой инерционную низкотемпературную систему, которая обеспечивает базовый обогрев помещений загородного дома. Стяжка пола прогревается медленно и плавно отдает тепло, поддерживая комфортную температуру на уровне ног. Однако в зонах с остеклением в пол теплоотдачи бетонной плиты часто недостаточно для полной компенсации пиковых теплопотерь в морозные дни.
Внутрипольные конвекторы эффективно дополняют напольное отопление, выступая в роли динамического инструмента догрева. В отличие от массивной стяжки, медно-алюминиевый теплообменник конвектора обладает минимальной емкостью теплоносителя и мгновенно реагирует на изменение уличной температуры. При резком похолодании прибор быстро компенсирует нехватку тепловой мощности, предотвращая остывание воздуха возле стекла. Совместная работа двух систем позволяет распределить тепловую нагрузку: теплый пол закрывает постоянные теплопотери через стены и перекрытия, а конвекторы нейтрализуют холод от оконных блоков.
Сравнение типов конвекции: естественная и принудительная
По принципу перемещения воздушных масс внутрипольные конвекторы разделяют на две категории: с естественной циркуляцией и с принудительным обдувом. Выбор конкретного типа зависит от площади остекления, объема помещения и роли оборудования в системе отопления дома.
Модели с естественной конвекцией работают за счет физического свойства нагретого воздуха подниматься вверх. Холодный воздух от окна опускается в короб, соприкасается с теплообменником, нагревается и устремляется к потолку. Такие приборы подходят для небольших оконных проемов или используются исключительно как барьер для сквозняков при работающем на полную мощность теплом поле.
Приборы с принудительной конвекцией оснащаются встроенными тангенциальными вентиляторами, которые работают от безопасного постоянного напряжения 12 или 24 Вольта. Вентилятор забирает воздух из помещения и принудительно направляет его через ребра теплообменника. Благодаря ускоренному воздухообмену теплоотдача резко возрастает. Такие модели способны самостоятельно обогреть комнату с большим процентом остекления, а за счет принудительного нагнетания потока глубина самого короба может быть минимальной, что важно при небольшой толщине стяжки.
Конструктивные материалы и характеристики коробов встраиваемых конвекторов
Долговечность отопительного прибора, скрытого в конструкции пола, напрямую зависит от качества используемых материалов. Корпус конвектора постоянно подвергается механическим и температурным воздействиям, а также контактирует с влагой во время уборки помещений.
Основным рабочим элементом надежных внутрипольных конвекторов является медно-алюминиевый теплообменник. Он состоит из цельнотянутой медной трубы, на которую методом дорнования насажены тонкие пластины из алюминия. Медь обладает высокой теплопроводностью и стойкостью к коррозии под воздействием теплоносителя, а алюминиевое оребрение максимально увеличивает площадь контакта с воздухом. В конструкции отсутствуют стальные элементы, подверженные быстрой ржавчине, что гарантирует стабильную теплоотдачу на протяжении десятилетий.
Монтажные короба изготавливают из двух видов металлов:
- Оцинкованная сталь с полимерным покрытием. Листовой металл проходит процесс цинкования, после чего на него наносят плотный слой порошковой краски. Покрытие защищает корпус от царапин при заливке стяжки и предотвращает контакт металла с влажной бетонной смесью.
- Нержавеющая сталь. Применяется в помещениях с повышенной влажностью или при повышенных требованиях к долговечности узлов. Корпус из нержавеющей стали абсолютно инертен к химическим агрессивным средам и воде.

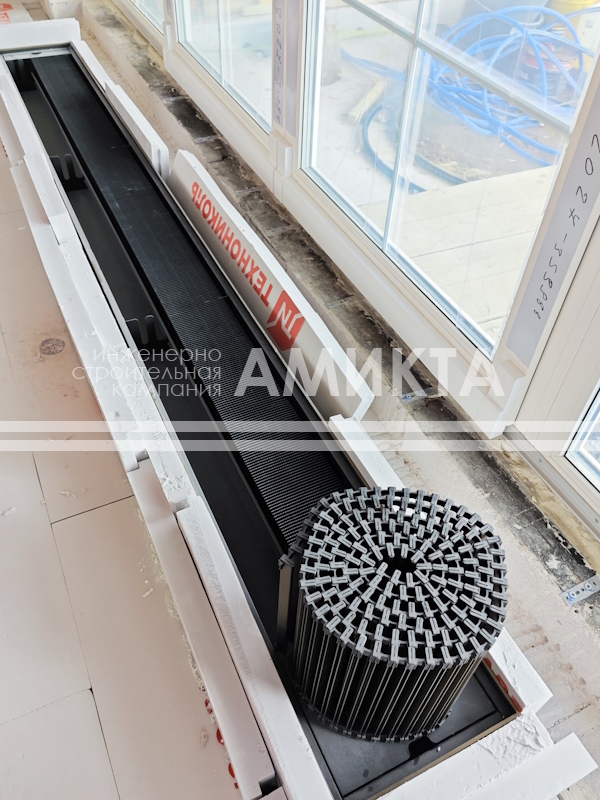

Сверху короб закрывается декоративной решеткой. Решетки бывают рулонными или жесткими, изготавливаются из анодированного алюминия или ценных пород дерева. Конструкция профиля решетки рассчитывается таким образом, чтобы выдерживать вес взрослого человека и при этом обеспечивать свободный проход для воздуха.
Управление и увязка с автоматикой котельной
Для достижения максимальной энергоэффективности внутрипольные конвекторы подключают к общей системе регулирования микроклимата частного дома. Управление контуром осуществляется через комнатные термостаты и термостатические клапаны с сервоприводами.
На коллекторной группе отопления, отвечающей за подачу теплоносителя к конвекторам, монтируют двухпозиционные или плавные электротермические сервоприводы. Когда датчик фиксирует падение температуры ниже установленного значения, контроллер передает сигнал на сервопривод, который открывает клапан и пускает горячую воду в теплообменник конвектора. При достижении заданных параметров подача перекрывается.
Если в доме установлены конвекторы с принудительной конвекцией, схема автоматизации усложняется. Контроллер в таком случае управляет не только клапаном подачи теплоносителя, но и скоростью вращения тангенциального вентилятора через специальный модуль преобразования напряжения. При значительном отклонении температуры вентилятор запускается на максимальные обороты, а по мере приближения к норме скорость плавно снижается, минимизируя звуковое давление.

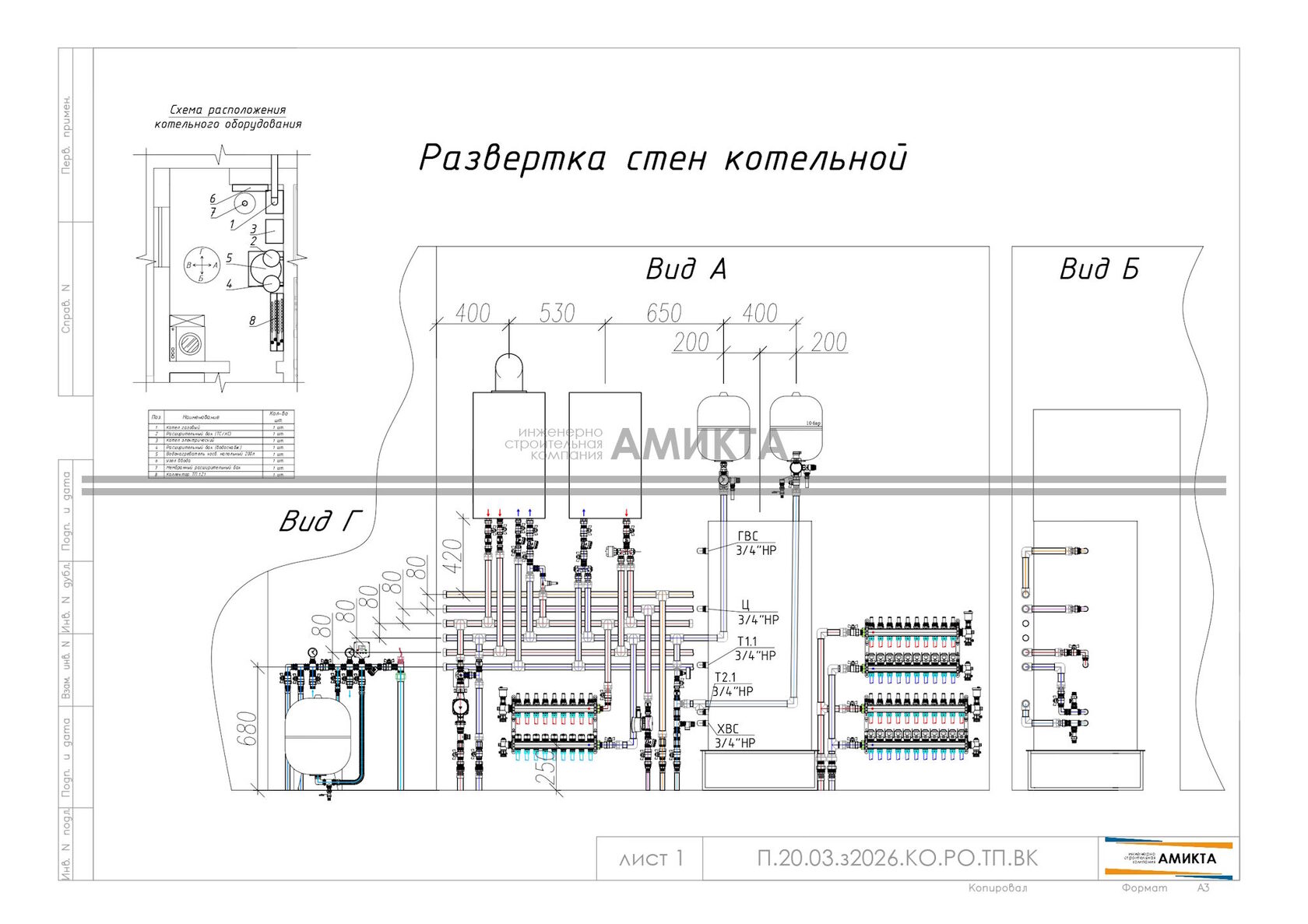

Центральный контроллер автоматики котельной связывает работу конвекторов и контуров водяного теплого пола в единый алгоритм. Программа координирует действия смесительных узлов и котлового оборудования. Если комнатные датчики фиксируют тепло от солнечного излучения через панорамные стекла, автоматика в первую очередь закрывает сервоприводы быстро реагирующих конвекторов. Теплый пол при этом продолжает работать на минимальной базовой мощности, что исключает перерасход газа или электричества и предотвращает перегрев комнат.
Особенности монтажа и регулировка по высоте

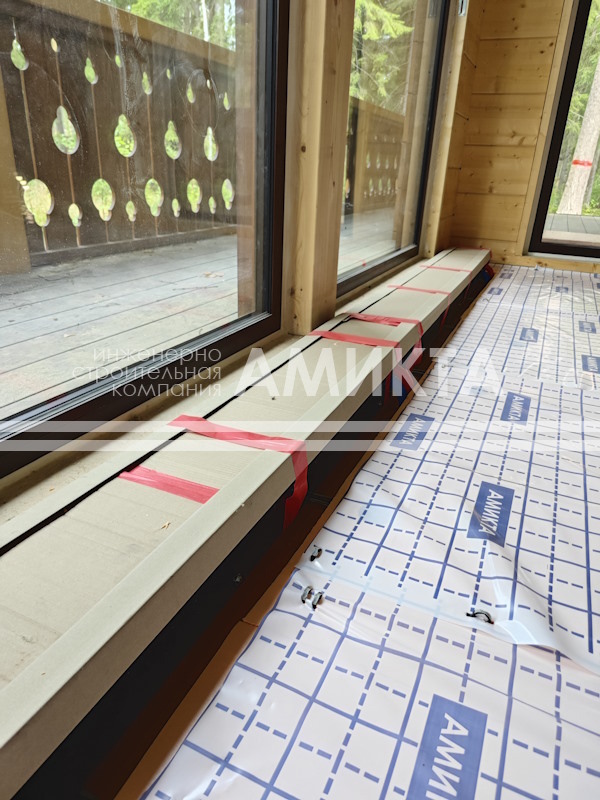

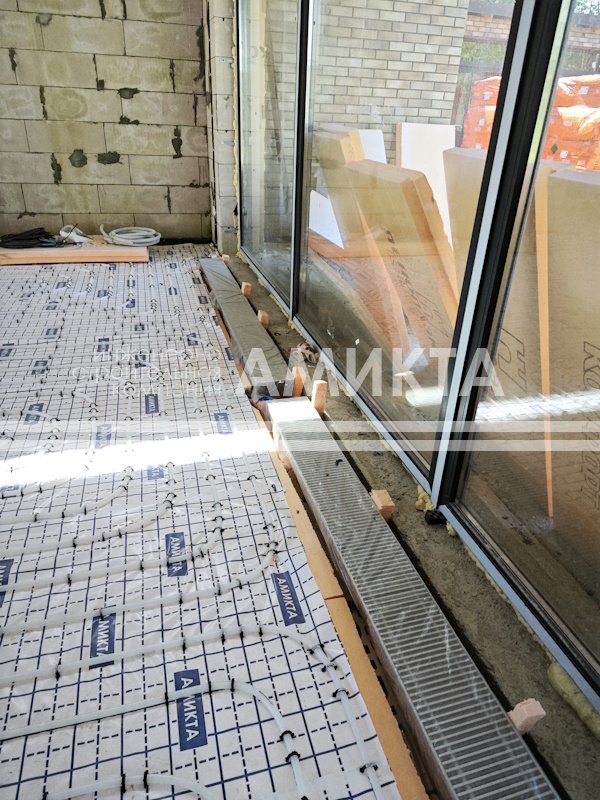

Установка внутрипольных приборов отопления относится к этапу общестроительных работ и выполняется до заливки чистовой стяжки пола. Главная задача монтажников заключается в точном позиционировании корпуса конвектора в пространстве.

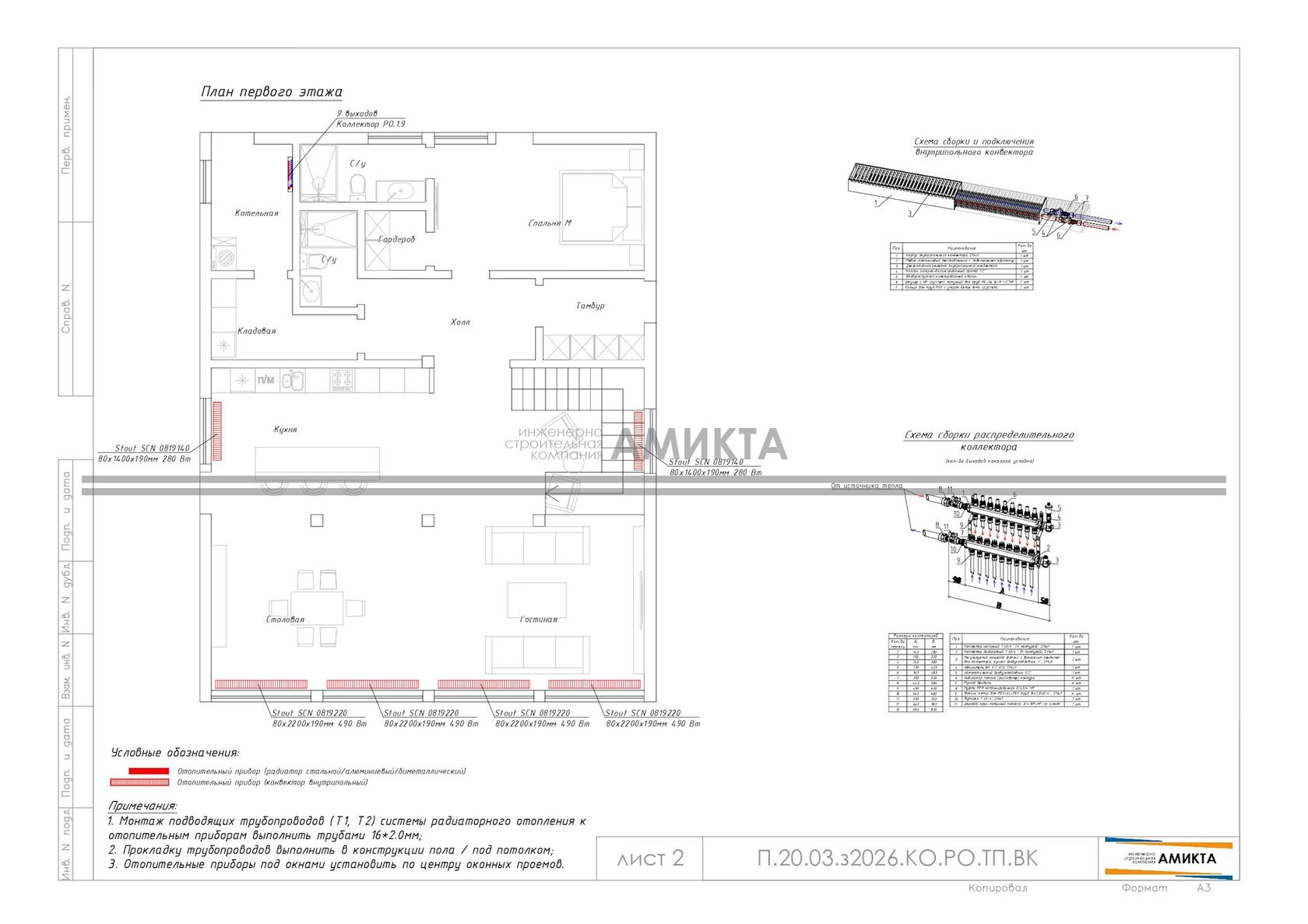

Корпус устанавливают в подготовленную нишу параллельно плоскости окна. Расстояние от края короба до стекла должно составлять от 50 до 200 миллиметров. Это пространство необходимо для обеспечения правильной циркуляции воздуха и возможности беспрепятственного обслуживания оконного профиля, штор или жалюзи.
Для выравнивания конвектора используют встроенные регулировочные ножки. Позиционирование по высоте является ключевым этапом. Для точной установки инженерам необходимы проектные данные о нулевой отметке - высоте финишного напольного покрытия с учетом толщины плиточного клея, паркетной подложки или ламината.
Верхнюю кромку короба выставляют строго в одной горизонтальной плоскости с будущим чистовым полом. Ошибка в расчетах даже на 5 миллиметров приведет к тому, что декоративная решетка будет либо утоплена в пол, либо станет выступать над ним, создавая препятствие при ходьбе и нарушая эстетику интерьера. После фиксации положения ножек короб жестко крепят к плите перекрытия, прокладывают трубопроводы, выполняют манометрические испытания и закрывают внутреннее пространство конвектора во избежание попадания бетона во время заливки стяжки.
Ошибки при проектировании и установке конвекторов
Скрытый монтаж оборудования накладывает повышенные требования к точности расчетов. Ошибки, допущенные на этапе проектирования или сборки, приводят к падению эффективности отопления загородного дома.
- Игнорирование шума принудительной конвекции. Выбор приборов с вентиляторами переменного тока вместо моделей с тихими двигателями постоянного тока (EC-двигатели) для спален приводит к акустическому дискомфорту. Профессиональный подбор подразумевает использование оборудования, где на средних оборотах уровень шума не превышает 22–24 дБ.
- Отсутствие жесткой фиксации короба. Если прикрутить регулировочные ножки к плите перекрытия неплотно ли выполнять монтаж на относительно мягкое основание из пенополистирольной изоляции, в процессе заливки тяжелая бетонная стяжка выдавит легкий металлический короб вверх или сместит его по горизонтали. Исправить такую деформацию после застывания бетона без полного демонтажа участка пола невозможно.
- Неправильное подключение труб. Перепутанные местами линии подачи и обратки в медно-алюминиевом теплообменнике резко снижают его расчетную теплоотдачу.
Вопросы и ответы
1. Что представляет собой внутрипольный конвектор для панорамных окон? Внутрипольный конвектор представляет собой отопительный прибор, встраиваемый в конструкцию пола для создания тепловой завесы перед панорамным остеклением.
2. Какие функции выполняет встраиваемый в пол конвектор? Данное оборудование защищает светопрозрачные конструкции от выпадения конденсата, отсекает нисходящие потоки холодного воздуха и работает в единой связке с водяным теплым полом для поддержания заданного температурного режима.
3. Почему стандартные радиаторы заменяют внутрипольными конвекторами? Монтаж таких приборов в загородных домах обусловлен изменением архитектурных трендов, где стандартные радиаторы невозможно установить из-за большой площади остекления от пола до потолка.
4. Из-за чего панорамное остекление сильно влияет на теплопотери дома? Окна большой площади, даже при использовании двухкамерных энергоэффективных стеклопакетов с инертным газом и низкоэмиссионным напылением, остаются главным источником теплопотерь в доме, так как через стекло уходит в несколько раз больше тепла, чем через заизолированную стену из газобетона или бруса.
5. Как под воздействием панорамных стекол формируется нисходящий сквозняк? Воздух, соприкасаясь с холодным стеклом, быстро остывает, становится более плотным и тяжелым, после чего начинает лавинообразно опускаться вниз, растекаясь по поверхности пола и формируя поток холодного воздуха.
6. Почему водяной теплый пол не способен защитить панорамное окно от холода? Обычный водяной теплый пол из-за своей низкой температуры не может создать достаточно мощный и быстрый восходящий поток теплого воздуха, способный перекрыть движение холодного воздуха от панорамных стекол.
7. Как распределяются роли между теплым полом и конвекторами? Совместная работа двух систем позволяет распределить тепловую нагрузку: теплый пол закрывает постоянные теплопотери через стены и перекрытия, а конвекторы нейтрализуют холод от оконных блоков.
8. Каким физическим преимуществом обладают внутрипольные конвекторы? В отличие от массивной стяжки, медно-алюминиевый теплообменник конвектора обладает минимальной емкостью теплоносителя и мгновенно реагирует на изменение уличной температуры, выступая в роли динамического инструмента догрева.
9. Как работают приборы отопления с естественной конвекцией? Модели с естественной конвекцией работают за счет физического свойства нагретого воздуха подниматься вверх: холодный воздух от окна опускается в короб, соприкасается с теплообменником, нагревается и устремляется к потолку.
10. В чем техническая особенность моделей с принудительной конвекцией? Приборы с принудительной конвекцией оснащаются встроенными тангенциальными вентиляторами, которые работают от безопасного постоянного напряжения 12 или 24 Вольта, забирают воздух из помещения и принудительно направляют его через ребра теплообменника.
11. Из каких конструктивных элементов состоит медно-алюминиевый теплообменник? Он состоит из цельнотянутой медной трубы, на которую методом дорнования насажены тонкие пластины из алюминия, что гарантирует высокую теплопроводность и отсутствие стальных элементов, подверженных быстрой ржавчине.
12. Из каких металлов изготавливают монтажные короба приборов? Монтажные короба изготавливают из оцинкованной стали с полимерным порошковым покрытием, защищающим корпус от царапин и влажной бетонной смеси, или из нержавеющей стали для помещений с повышенной влажностью.
13. На каком расстоянии от панорамного окна монтируют короб? Корпус устанавливают в подготовленную нишу параллельно плоскости окна на расстоянии от 50 до 200 миллиметров от стекла, что необходимо для обеспечения правильной циркуляции воздуха и обслуживания оконного профиля, штор или жалюзи.
14. Почему критически важно выравнивать верхнюю кромку конвектора по нулевой отметке? Верхнюю кромку короба выставляют через регулировочные ножки строго в одной горизонтальной плоскости с будущим чистовым полом, так как ошибка в расчетах даже на 5 миллиметров приведет к тому, что декоративная решетка будет либо утоплена в пол, либо станет выступать над ним.
15. К чему приводит неправильное подключение трубопроводов к теплообменнику? Перепутанные местами линии подачи и обратки в медно-алюминиевом теплообменнике резко снижают его расчетную теплоотдачу.
