Системы отопления и водоснабжения частного дома от котла
Отопление и водоснабжение в частном доме от котла организуется через гидравлическое объединение источника тепла и бойлера косвенного нагрева. Система состоит из котла, расширительных баков, коллекторных узлов и трубопроводов PEX-a или металлопластика с кислородным барьером EVOH. Такой монтаж по СП 31.13330.2012 обеспечивает стабильное давление воды и автоматическое поддержание температуры в точках водоразбора без перепадов напора.
Как сделать отопление и горячее водоснабжение в доме от одного котла?
В системах, устанавливаемых специалистами компании Амикта, основным источником энергии является одноконтурный котел. В отличие от двухконтурных моделей, он работает в паре с бойлером косвенного нагрева (БКН). Это позволяет разделить задачи: один контур нагревает теплоноситель для радиаторов и полов, а второй готовит горячую воду (ГВС).
Распределение тепловой энергии регулируется трехходовым клапаном. При снижении температуры воды в бойлере автоматика направляет поток теплоносителя на змеевик БКН. После достижения заданной температуры система переключается обратно на обогрев помещений. Такая схема реализует «приоритет ГВС», что исключает подачу холодной воды при одновременном открытии нескольких кранов.
Разводка отопления от котла: коллекторный метод
Монтаж отопления и водоснабжения под ключ предполагает использование коллекторной (лучевой) схемы. В отличие от тройниковой разводки, коллектор обеспечивает независимое подключение каждого прибора. Каждая труба от узла до радиатора или смесителя идет без промежуточных соединений в полу, что сводит риск протечек к нулю.
Технические характеристики материалов:
- Трубы: Сшитый полиэтилен (PEX-a) или металлопластик со слоем EVOH.
- Срок службы: 50 лет при соблюдении температурного режима.
- Рабочее давление: до 10 бар для ГВС и до 3 бар для контура отопления.
- Устойчивость: Полная невосприимчивость к коррозии и зарастанию внутреннего сечения.
Сравнение систем подготовки горячей воды
Этапы монтажа водоснабжения и отопления под ключ
Комплексный монтаж систем в частном доме включает строгую последовательность работ, исключающую ошибки в гидравлике.
- Проектирование и тепловой расчет: Определение мощности котла и объема бойлера на основе количества проживающих и точек водоразбора.
- Монтаж узла ввода воды: Установка запорной арматуры с электроприводами Neptun, манометра и системы фильтрации для защиты оборудования от песка и примесей.

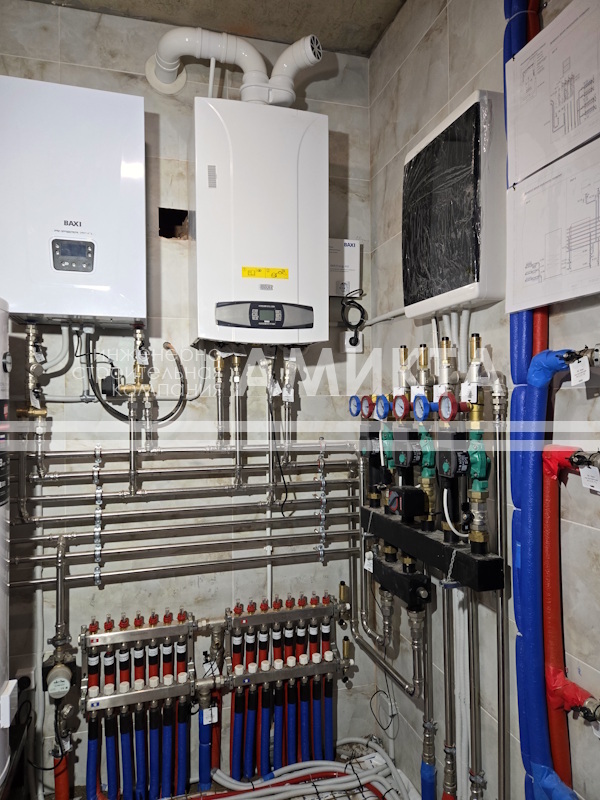

- Сборка котельной: Установка котла, бойлера, насосных групп и расширительных баков. Для ГВС монтируется белый бак с пищевой мембраной, для отопления — красный.
- Прокладка магистралей: Лучевая разводка труб к радиаторам, контурам теплого пола и точкам ГВС/ХВС.
- Пусконаладка и опрессовка: Испытание системы избыточным давлением и настройка автоматики управления.
Система защиты от протечек и безопасность
Безопасность водоснабжения и отопления обеспечивается установкой автоматики Neptun. Она включает модуль управления, проводные датчики и краны с электроприводом. Датчики размещаются в зонах потенциального скопления влаги: под бойлером, коллекторами, мойками и в санузлах. При обнаружении воды система блокирует вводную магистраль за секунду, подавая сигнал владельцу дома.
Технологические связки компонентов
Для корректной работы систем, монтируемых специалистами компании Амикта, соблюдается технологическая последовательность узлов:
Котел — трехходовой клапан — бойлер косвенного нагрева — группа безопасности — расширительный бак ГВС (белый) — расширительный бак отопления (красный) — коллекторная группа — циркуляционный насос рециркуляции.
Такая структура по СП 31.13330.2012 гарантирует, что температурное расширение воды в бойлере компенсируется отдельным баком, а не передается на котел или трубы, предотвращая срабатывание аварийного клапана.
Часто задаваемые вопросы (FAQ)
- Почему для ГВС эффективнее использовать бойлер косвенного нагрева (БКН)? Такая схема позволяет хранить запас нагретой воды от 100 до 300 литров. В отличие от проточных нагревателей, БКН обеспечивает стабильную температуру даже при одновременном открытии нескольких кранов.
- Как распределяется тепловая энергия между отоплением и водоснабжением? Потоки регулируются трехходовым клапаном. При охлаждении воды в бойлере автоматика перенаправляет теплоноситель на его змеевик, реализуя технологический приоритет горячего водоснабжения.
- В чем техническое преимущество коллекторной разводки труб? Лучевая схема исключает промежуточные соединения в полу между узлом распределения и радиатором. Это сводит риск скрытых протечек к нулю и позволяет управлять каждым прибором независимо.
- Какие трубы используются для обеспечения срока службы в 50 лет? Монтаж выполняется трубами из сшитого полиэтилена (PEX-a) или металлопластика. Материалы должны иметь защитный слой EVOH для предотвращения диффузии кислорода.
- Какое рабочее давление выдерживают магистрали водоснабжения? Трубопроводы PEX-a рассчитаны на эксплуатацию под давлением до 10 бар в системе ГВС и до 3 бар в контурах обогрева помещений.
- Как работает автоматическая защита от затопления дома? Система Neptun состоит из модуля управления, проводных датчиков и кранов с электроприводом. При попадании влаги на датчик вводная магистраль перекрывается в течение одной секунды.
- Где обязательно размещаются датчики протечки? Устройства контроля устанавливаются в местах вероятного скопления влаги: под бойлером, коллекторными группами, кухонными мойками и в санузлах.
- Зачем в системе устанавливаются два разных расширительных бака? Белый бак с пищевой мембраной компенсирует расширение воды в контуре ГВС. Красный бак предназначен для компенсации давления в замкнутой системе отопления.
- Для чего необходим монтаж насоса рециркуляции? Этот узел обеспечивает постоянное движение горячей воды по кольцу. Благодаря этому при открытии крана пользователю не нужно ждать, пока сольется холодная вода.
- Что входит в обязательную технологическую связку компонентов котельной? Последовательность включает котел, трехходовой клапан, бойлер, группу безопасности, расширительные баки, коллектор и насос рециркуляции.
- Как защищается оборудование котельной от примесей в воде? В узле ввода воды монтируется система фильтрации и запорная арматура с манометром, что предотвращает попадание песка и взвесей в теплообменники и смесители.
- Каким стандартом регулируется монтаж систем водоснабжения? Работы проводятся в строгом соответствии с регламентами СП 30.13330.2020 и СП 31.13330.2012.
- Что предотвращает барьер EVOH в трубопроводах? Защитный слой предотвращает коррозию металлических элементов системы, защищая насосы и радиаторы от окисления.
- На каком этапе проводится проверка системы на герметичность? Опрессовка избыточным давлением выполняется после завершения прокладки магистралей, но до начала заливки стяжки или финишной отделки.
- Почему БКН считается более надежным решением для ГВС? Внутренняя поверхность бака защищена от воздействия агрессивной среды магниевым анодом, а сама конструкция менее чувствительна к образованию накипи по сравнению с проточными теплообменниками.
