Проходной выключатель - коммутационный аппарат с перекидным контактом. Перебрасывает фазу между двумя выходными линиями вместо простого размыкания цепи. Два таких выключателя, соединенные трехжильным кабелем, позволяют управлять одним светильником из двух разных точек. Обычный выключатель только разрывает цепь. Проходной переключает фазу с одного провода на другой. Именно эта переброска делает возможным управление из нескольких мест.
Чем проходной выключатель отличается от обычного
Внутри обычного одноклавишного выключателя одна неподвижная контактная группа и одна подвижная. Нажатие клавиши замыкает или размыкает цепь между входом и единственным выходом. Такая конструкция называется SPST. Один полюс, одно направление. Выключатель либо пропускает ток, либо нет. Управить светом из другой точки комнаты он не дает.
А внутри проходного выключателя установлен перекидной контакт SPDT. Один полюс, два направления. На клемму входа подается фаза, две клеммы выхода соединены с аналогичными клеммами второго проходного выключателя. При каждом нажатии клавиши подвижный контакт перебрасывается с одного выхода на другой. Меняет конфигурацию цепи. Светильник загорается тогда, когда оба выключателя находятся в одинаковом положении относительно одной из линий. Гаснет при разном.
Как работает схема с двумя точками управления
Классическая схема состоит из трех элементов. Источник фазы в распределительном щите, два проходных выключателя и светильник. Фаза от автомата защиты группы освещения приходит на вход первого выключателя. Две переключаемые линии уходят от его выходов ко входам второго. С выхода второго фаза подается на светильник. Нейтраль и заземление идут на светильник напрямую от щита, минуя выключатели.
Между двумя проходными выключателями прокладывается трехжильный кабель сечением 1,5 мм². Одна жила несет фазу от щита к первому выключателю, две другие соединяют выходы первого и второго. Фаза всегда разрывается выключателями, а нейтраль остается неразрывной на светильнике. Требование ПУЭ-7. Нарушают его постоянно при самостоятельном монтаже.
Схема симметрична. Любой из двух выключателей может включить или выключить свет независимо от положения другого. Первый выключатель замкнул линию А, второй тоже стоит на линии А - свет горит. Переключили любой из них на линию Б, цепь разомкнулась, свет погас. Переключили снова, замкнулась через другую комбинацию, свет зажегся. Четыре комбинации положений. В двух из них светильник получает фазу.
Где нужен проходной выключатель в частном доме
В загородном доме с несколькими этажами проходные выключатели экономят десятки метров ненужных перемещений в темноте и используются, как правило, в таких сценариях:
Лестница между этажами. Выключатель у основания лестницы и на площадке второго этажа. Поднялся вверх, выключил свет, не возвращаясь вниз. Спустился, включил освещение, не рискуя наступить на ступеньку в темноте.
Длинный коридор или галерея. Включил свет у входа, прошел к кухне или гостиной, выключил у другого конца. Актуально для домов с центральным холлом, где одна лампа освещает путь через всю планировку.
Спальня. Один выключатель у двери при входе, второй у кровати. Не нужно вставать и идти к двери, чтобы погасить свет перед сном. Простое удобство, которое каждый день экономит нервы.
Гараж или подсобка с двумя входами. Один выход ведет в дом, другой на улицу или в мастерскую. Включил свет, зашел с инструментами, поработал, вышел через другую дверь и выключил освещение. Не возвращаясь назад.
Терраса или веранда. Выключатель у выхода из дома и у зоны отдыха. Вышли вечером на террасу, включили подсветку у двери, посидели, ушли к беседке и выключили свет с другого конца площадки.
Какие типы проходных выключателей бывают

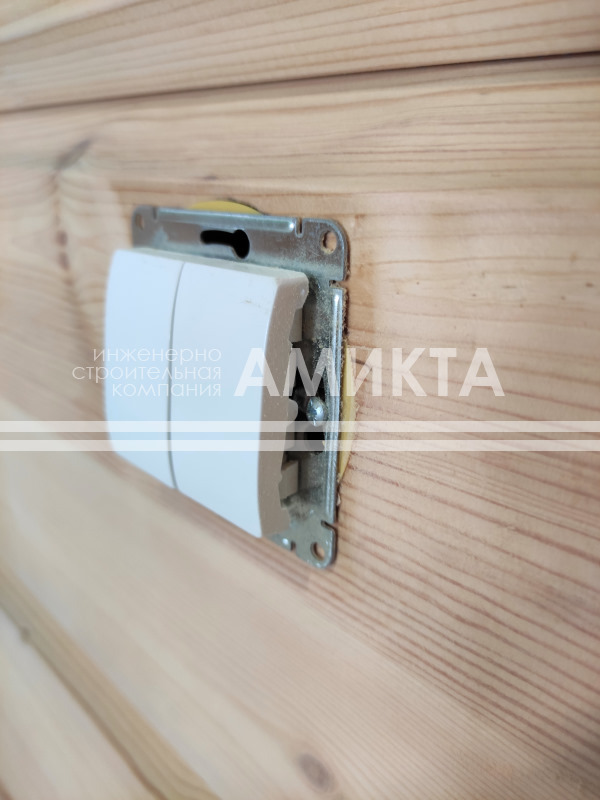

По числу клавиш делятся на одноклавишные, двухклавишные и трехклавишные. Одноклавишный управляет одной группой света из двух точек. Двухклавишный позволяет управлять двумя независимыми группами, например люстрой и бра в спальне, из двух точек. Каждая клавиша работает только со своей группой. Трехклавишный редко встречается в бытовых сетях. Требует шести переключаемых линий между точками и заметно усложняет монтаж.
Таблица: сравнение обычного, проходного и перекрестного выключателей
Если точек управления должно быть три и более, между двумя проходными выключателями устанавливается перекрестный. Внешне похож на обычный, внутри четыре клеммы. Два входа и два выхода с перекрестной коммутацией. Перекрестный выключатель попарно меняет местами линии, которые идут от первого проходного ко второму.
Какой кабель используется для подключения проходных выключателей
Для групп освещения в частном доме применяется медный кабель сечением 1,5 мм² с изоляцией класса ВВГнг(А)-LS. Негорючий состав с низким дымовыделением обязателен для внутренних сетей по СП 256.1325800.2016.
Между двумя проходными выключателями прокладывается трехжильный кабель. Фаза от щита к первому выключателю, две переключаемые линии между выходами. Если в схеме участвует перекрестный выключатель, между ним и каждым проходным также идет трехжильный кабель. При использовании двухклавишного проходного выключателя число жил удваивается: шесть жил между двумя двухклавишными выключателями.
Пошаговая схема подключения двух проходных выключателей
Первый шаг: от автомата защиты в распределительном щите прокладывается кабель 3x1,5 мм² к первому выключателю. Коричневая жила на входную клемму первого выключателя, синяя и желто-зеленая уходят дальше на светильник напрямую, минуя выключатели.
Второй шаг: от выходных клемм первого выключателя прокладывается трехжильный кабель ко второму. Две жилы соединяют выходы первого с входами второго. Третья жила несет фазу от щита, если трасса проложена общим кабелем. Или прокладывается отдельно.
Третий шаг: с выходной клеммы второго выключателя фаза подается на светильник. Нейтраль и заземление приходят на светильник напрямую от щита. На светильнике всегда должны сходиться три провода. Фаза от второго выключателя, нейтраль и заземление от щита.
Можно ли использовать беспроводные выключатели вместо проходных

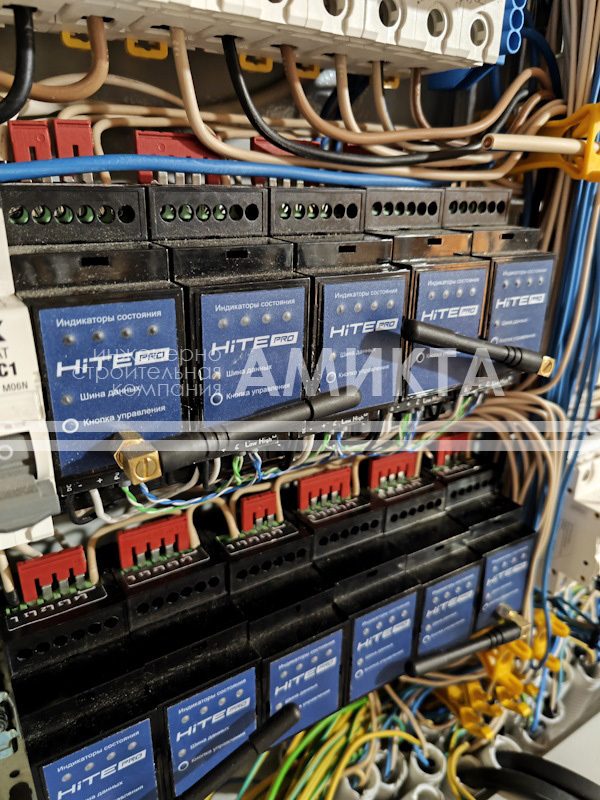

Существуют радиовыключатели, функционально заменяющие проходные, но работающие по другому принципу. В распределительном щите устанавливается радиореле, к нему подключается светильник. На стенах монтируются беспроводные кнопки без прокладки кабеля между ними. Кнопки передают сигнал на реле по радиоканалу, реле замыкает или размыкает цепь светильника.
Преимущество такой схемы - отсутствие необходимости прокладывать кабель между точками управления. Актуально для деревянных домов, где штробление стен невозможно. Или для доделки электрики в уже отделанном помещении, когда прокладка новой трассы требует демонтажа отделки. Можно приклеить кнопку к стене или поставить на тумбочку. Управляет светом вместе с основным выключателем.
Ограничения у беспроводных схем тоже есть. Кнопки работают от батареек, требуют замены каждые несколько лет. Радиосигнал может подавляться металлическими конструкциями или работать нестабильно на больших расстояниях. Реле в щите требует отдельного питания. При отключении электроэнергии весь дом теряет управление светом. Проводные проходные выключатели работают всегда. Независимо от сети.
Таблица: сравнение проводных, беспроводных и умных систем управления светом
Современные умные выключатели совмещают функцию проходного с возможностью управления через приложение и голосовые помощники. Внутри установлено реле с Wi-Fi или Zigbee модулем, замыкает цепь светильника. Второй выключатель в схеме может быть обычным проходным, беспроводной кнопкой или виртуальной кнопкой в приложении.
Принцип работы умного проходного выключателя отличается от классического. Вместо перекидного контакта внутри стоит электронное реле, управляемое микроконтроллером. Нажатие клавиши посылает сигнал на контроллер, тот переключает реле. Второй выключатель может быть таким же умным, тогда синхронизируются через приложение. Или обычным проходным, тогда умный выключатель работает как радиореле, реагируя на изменение состояния цепи.
Преимущества умных выключателей перед классическими: включать свет с телефона, настраивать сценарии (погасить весь свет в доме одной кнопкой), устанавливать таймеры и связываться с датчиками движения. Недостатки: зависимость от домашней сети Wi-Fi или хаба, необходимость обновления прошивки, более высокая стоимость. При отключении электроэнергии управление через приложение пропадает.
Важный нюанс: не все умные выключатели совместимы с диммерами. Если планируется регулировка яркости, нужно выбирать умный выключатель с функцией диммирования. Или устанавливать диммер отдельно между выключателем и светильником. Подключение диммера в схему с проходными выключателями возможно, но требует специального диммера, совместимого с проходной схемой. Или установки диммера в разрыв цепи до первого проходного выключателя.
Принцип работы умного проходного выключателя отличается от классического. Вместо перекидного контакта внутри стоит электронное реле, управляемое микроконтроллером. Нажатие клавиши посылает сигнал на контроллер, тот переключает реле. Второй выключатель может быть таким же умным, тогда синхронизируются через приложение. Или обычным проходным, тогда умный выключатель работает как радиореле, реагируя на изменение состояния цепи.
Преимущества умных выключателей перед классическими: включать свет с телефона, настраивать сценарии (погасить весь свет в доме одной кнопкой), устанавливать таймеры и связываться с датчиками движения. Недостатки: зависимость от домашней сети Wi-Fi или хаба, необходимость обновления прошивки, более высокая стоимость. При отключении электроэнергии управление через приложение пропадает.
Важный нюанс: не все умные выключатели совместимы с диммерами. Если планируется регулировка яркости, нужно выбирать умный выключатель с функцией диммирования. Или устанавливать диммер отдельно между выключателем и светильником. Подключение диммера в схему с проходными выключателями возможно, но требует специального диммера, совместимого с проходной схемой. Или установки диммера в разрыв цепи до первого проходного выключателя.

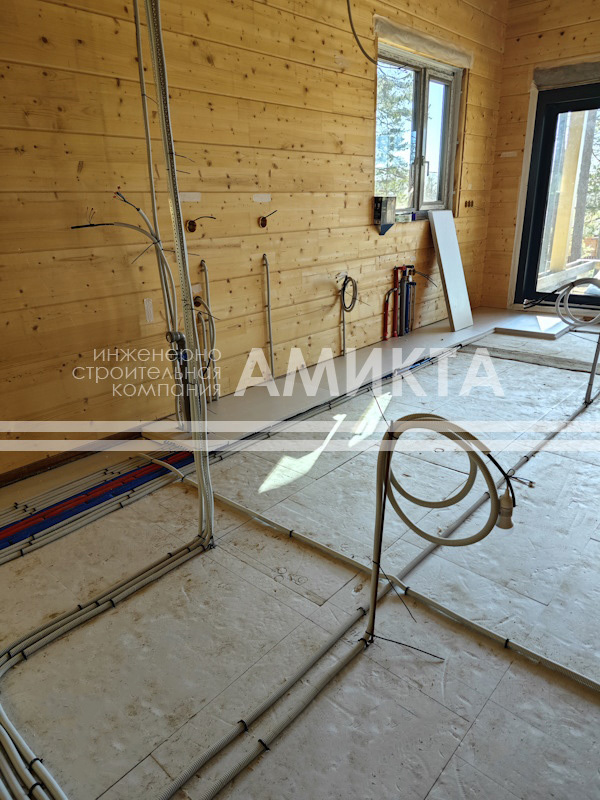

Как проходные выключатели учитываются при проектировании электрики
Проходные выключатели невозможно добавить в готовую систему без прокладки новых трасс. Их расположение определяется еще на этапе проектирования электроснабжения, когда составляется схема расположения выключателей и трассировка кабельных линий.

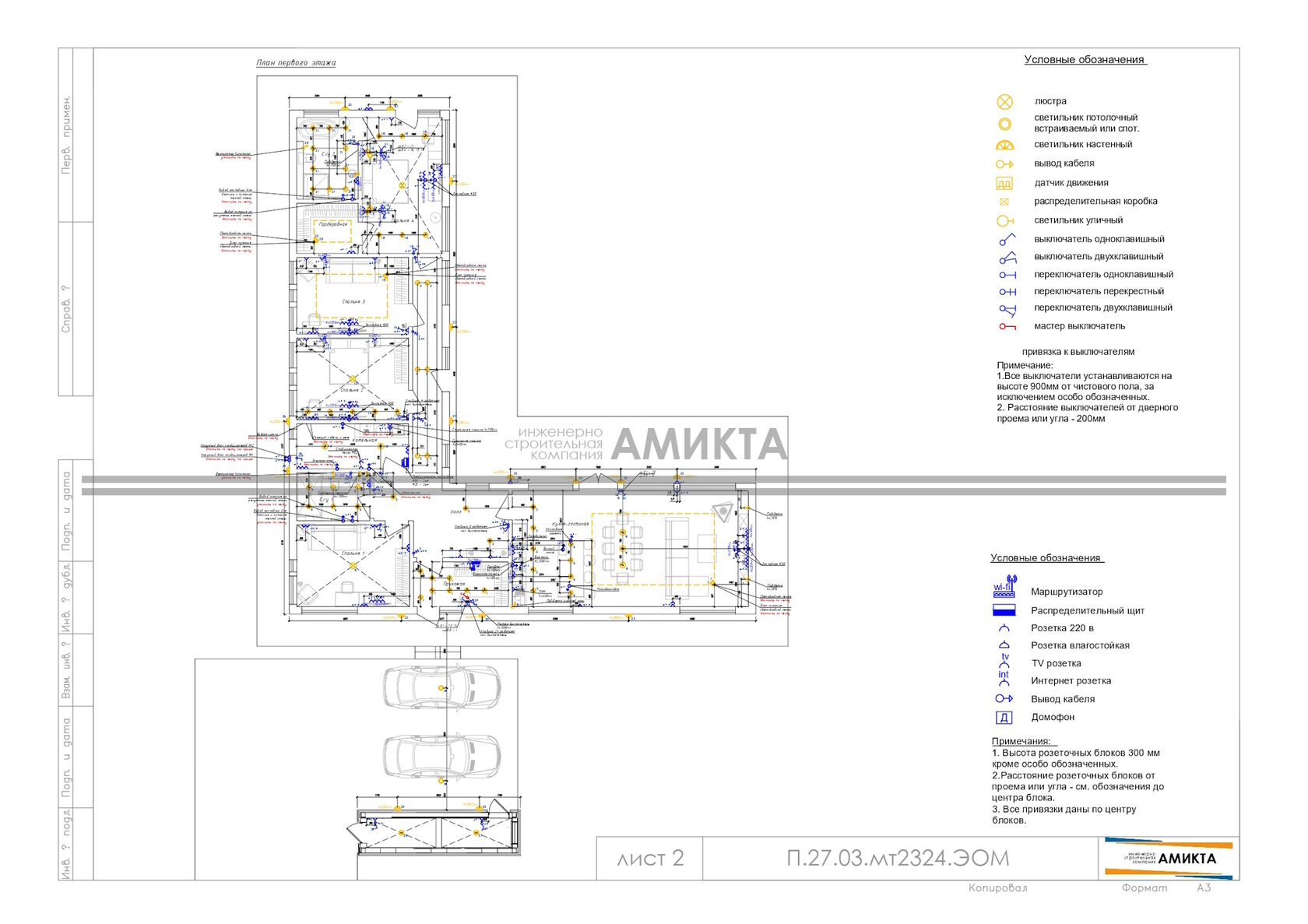

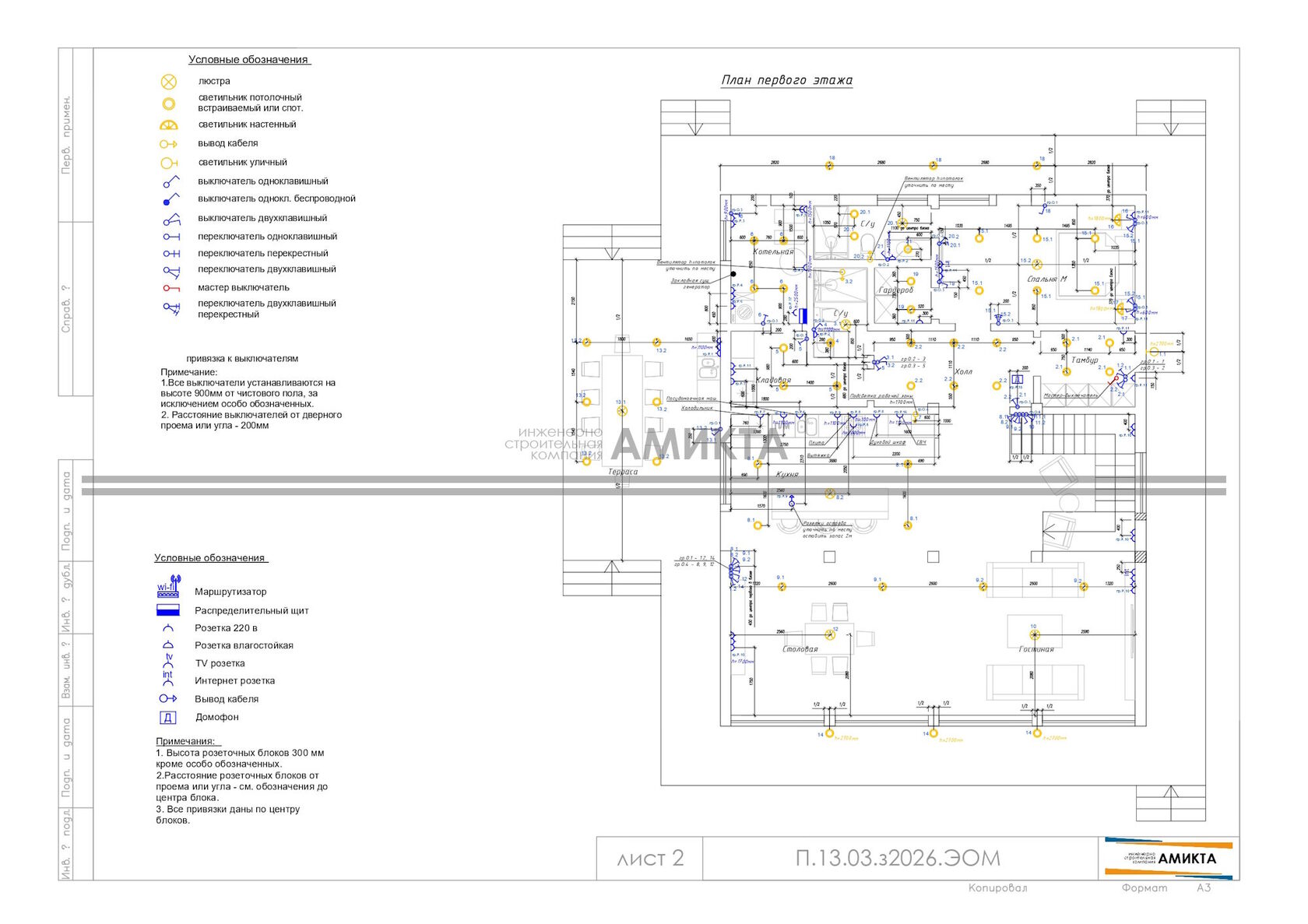

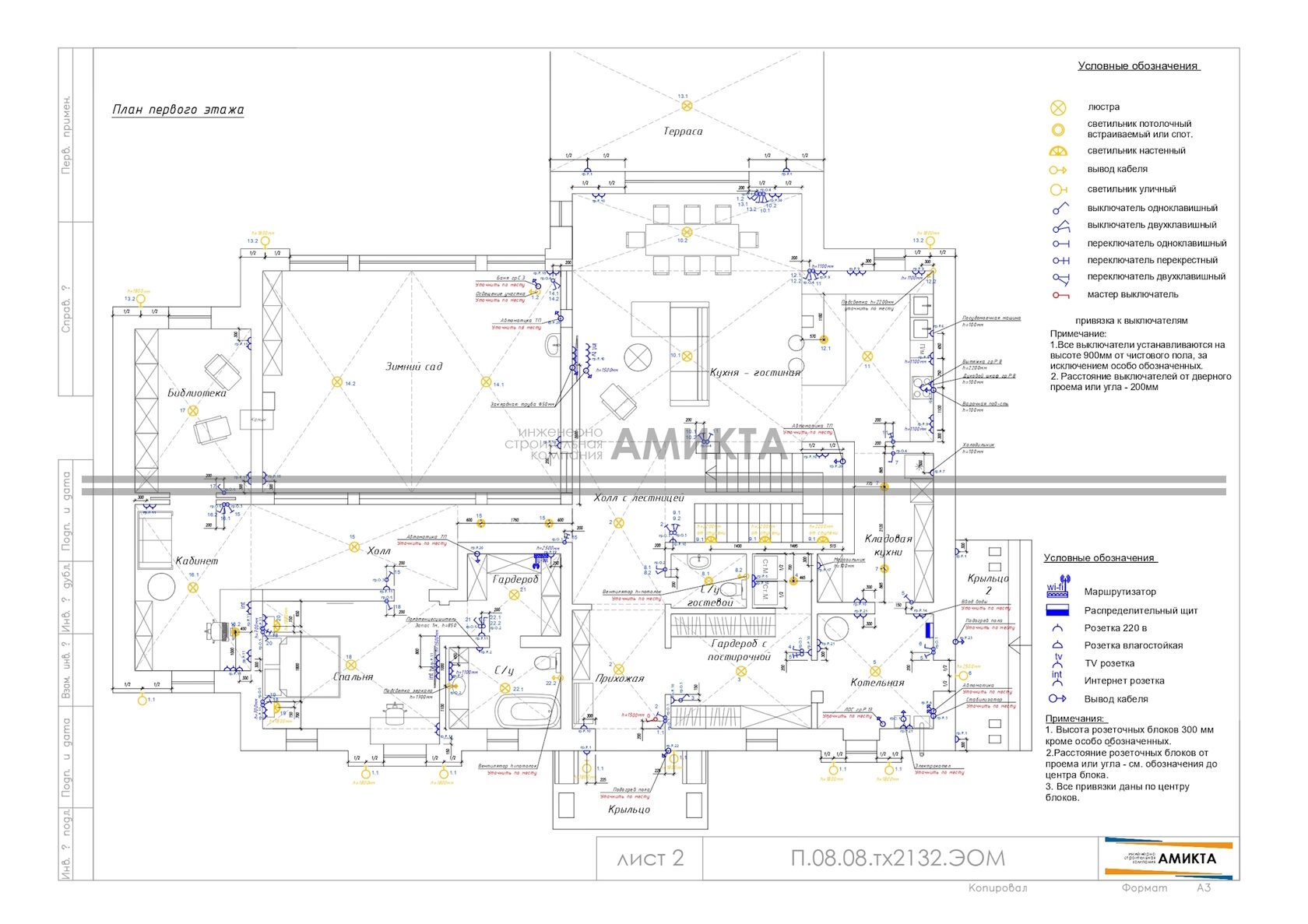

Проектировщик отмечает на плане каждую точку управления светом. Количество проходных выключателей влияет на общий метраж кабеля и число жил в распределительных коробках или подрозетниках. В смете на электромонтаж проходные выключатели учитываются как отдельные позиции.
Какие нормативы регулируют установку выключателей
Установка выключателей в частном доме регламентируется несколькими документами. ПУЭ-7 п. 7.1.50 устанавливает минимальное расстояние от выключателей, розеток и элементов электроустановок до газопроводов. Не менее 50 сантиметров. Касается труб, счетчиков газа и газовых плит.
ГОСТ Р 51350.1-2009 определяет требования к бытовым выключателям номиналом до 16 ампер. Регламентирует конструкцию контактных групп, изоляционные свойства материалов и механическую прочность креплений. Выключатели, соответствующие этому ГОСТ, рассчитаны на 40 тысяч циклов коммутации. При среднем использовании десять раз в день это дает ресурс более десяти лет.
СП 256.1325800.2016 «Электроустановки жилых и общественных зданий» устанавливает требования к сечению кабелей групп освещения. Не менее 1,5 мм² меди. Способам прокладки в штробах, гофре, кабель-каналах и правилам заземления. Проходные выключатели, как и любые другие элементы сети, должны монтироваться в соответствии с этим сводом правил.
FAQ
Чем проходной выключатель отличается от обычного по внешнему виду?
Никак. Внешне идентичны. Отличие только с обратной стороны: у обычного две клеммы, у проходного - три. В магазине читайте маркировку на упаковке или спрашивайте у продавца. Не полагайтесь на внешний вид.
Можно ли сделать проходной выключатель из обычного?
Нет. Обычный имеет только два контакта и не содержит перекидного механизма. Переделка требует полной замены внутренней контактной группы. Экономически бессмысленно и опасно с точки зрения электробезопасности. Проще купить новый.
Сколько точек управления возможно для одного светильника?
Теоретически неограниченное количество. На практике: две точки - два проходных; три точки - два проходных и один перекрестный; четыре и более - два проходных и необходимое число перекрестных между ними.
Какой кабель нужен между проходными выключателями?
Трехжильный медный кабель сечением 1,5 мм² марки ВВГнг(А)-LS. Для двухклавишных - шестижильный кабель или два трехжильных.
Работает ли проходной выключатель со светодиодными лампами?
Да, но при использовании дешевых светодиодных ламп без драйвера корректного гашения возможно мерцание в выключенном состоянии. Связано с паразитной емкостью длинных кабельных линий. Исправляется установкой параллельно светильнику резистора нагрузки или использованием качественных ламп с полноценным драйвером.
Можно ли установить проходной выключатель в ванной комнате?
Можно установить в зоне 2 или 3 ванной комнаты, в радиусе более 60 см от края ванны или душевого поддона. По правилам ПУЭ в зоне 2 допускаются электроустановки с IPX4, в зоне 3 - с IPX1. На практике для влажных помещений выбирают изделия со степенью защиты не ниже IP44. Подключение выполняется через устройство защитного отключения с током утечки 10 мА.
Как отличить перекрестный выключатель от проходного?
У проходного три клеммы: один вход и два выхода. У перекрестного четыре клеммы: два входа и два выхода. Перекрестный нельзя использовать на краях схемы, только в середине между двумя проходными.
Нужен ли отдельный автомат защиты для линии с проходными выключателями?
Нет. Проходные выключатели не меняют электрические параметры линии. Автомат защиты выбирается по сечению кабеля группы освещения: 10 ампер для кабеля 1,5 мм². Как и для любой другой осветительной линии.
Можно ли комбинировать проводные и беспроводные выключатели в одной схеме?
Да. Установите проводной проходной выключатель у двери спальни и беспроводную кнопку у кровати. Радиореле в щите подключается параллельно проводной линии, обе точки управления работают независимо.
Сколько проводов выходит из проходного выключателя после подключения?
Из одноклавишного проходного выключателя выходят три провода: один входящий фазный и два переключаемых. Если считать вместе с кабелем от щита, в коробке сходится четыре жилы: фаза от автомата, две переключаемые линии к следующему выключателю и нейтраль, транзитом идущая на светильник.
Можно ли использовать проходной выключатель с диммером?
Можно, но с ограничениями. Классическая проходная схема с двумя выключателями несовместима с обычным диммером. Диммер должен стоять в разрыве фазы до светильника, а проходные выключатели переключают фазу после диммера. Выход: установить диммер перед первым проходным выключателем. Тогда яркость регулируется с одного места, включение и выключение - с двух. Альтернатива - специальный диммер, совместимый с проходной схемой, или умный выключатель со встроенным диммированием.
Что лучше для нового дома: проходные выключатели или умная система?
Для нового дома, где электрика проектируется с нуля, оптимальный вариант - заложить проводные проходные выключатели как базу, а умные модули добавить потом. Проводная схема работает всегда, не зависит от интернета и не устареет вместе с технологиями. Умные выключатели можно установить вместо обычных проходных позже, используя ту же проводку. Обратная замена - от умных к проводным - требует переделки всей системы.
