В чем техническая особенность энтальпийных моделей рекуператоров?

Более технологичным решением являются энтальпийные рекуператоры, где перегородки выполнены из специальной полимерной мембраны. Энтальпийная мембрана пропускает молекулы водяного пара из вытяжного потока в приточный. Это решает проблему пересушивания воздуха в коттедже зимой.

При каких температурных условиях обмерзают алюминиевые и энтальпийные теплообменники?

При падении уличной температуры ниже -10°C в обычных пластинчатых блоках конденсат начинает замерзать, блокируя вытяжные каналы. Требуется включение режима оттайки или предварительного электрического подогрева. Энтальпийные модели за счет возврата влаги устойчивы к обмерзанию до -25°C.

Как устроен и функционирует роторный рекуператор?

Основным элементом является вращающийся барабан (ротор), сформированный из гофрированных слоев алюминиевой ленты. Он поочередно вращается то в зоне вытяжного, то в зоне приточного канала. Проходя через вытяжную зону, металлический ротор нагревается. Поворачиваясь в приточную зону, он отдает накопленное тепло холодному воздуху с улицы.

Какова устойчивость роторных систем к экстремальным морозам?

Роторные системы частично возвращают влагу в помещения и обладают самым высоким КПД (до 88–90%) в условиях экстремальных морозов. Риск обмерзания здесь минимален, так как сектор барабана не успевает покрыться льдом за полуоборот.

Каков процент перетока удаляемого воздуха в приточный тракт в роторных установках?

Из-за циклического вращения барабана существует минимальный (до 1–2%) процент перетока удаляемого воздуха в приточный тракт, поэтому такие установки требуют точной настройки баланса давлений.

Для чего в приточном канале вентиляции Turkov, Provent или Naveka применяется каскад фильтрации?

В приточном канале устанавливается каскад фильтрации: фильтр грубой очистки класса G4 для задержки крупной пыли и фильтр тонкой очистки класса F7 (или кулисный), улавливающий мелкую пыльцу и аллергены. На вытяжке монтируется фильтр G4 для защиты матрицы рекуператора от загрязнения со стороны комнат.

Зачем вентиляционную систему связывают с котельным оборудованием через контроллеры MyHeat?

Предназначен для нагрева приточного воздуха в периоды пиковых зимних морозов, когда мощности рекуператора недостаточно для достижения комфортных +20°C. Калорифер бывает электрическим или водяным. При связывании вентиляции с котельной управление часто выстраивается на базе контроллеров (например, MyHeat). Это позволяет автоматически увязывать работу водяного калорифера догрева с газовым или электрическим котлом.

Какие воздуховоды используются для разводки вентиляции по комнатам коттеджа?

Для разводки по комнатам оптимально подходят гибкие антистатические пластиковые каналы диаметром 75 мм или 90 мм с внутренним гладким антибактериальным слоем. Они укладываются без промежуточных стыков прямо от коллектора до вентиляционной решетки, что полностью исключает утечки воздуха.

Что такое вентиляция с рекуперацией в частном доме: принцип работы и устройство

Рекуперация воздуха в системах вентиляции — это процесс возврата тепловой энергии из удаляемого комнатного воздуха и ее передача приточному наружному воздуху. В вентиляционных системах загородных домов этот процесс происходит внутри специального теплообменника (рекуператора), где два воздушных потока непрерывно проходят через изолированные каналы. Физического смешивания грязного комнатного и чистого уличного воздуха не происходит, передается только тепло или влага через теплообменник.

Что такое рекуперация и как устроен теплообменник

Физический принцип работы рекуператора основан на законе термодинамики: тепло передается от более нагретого тела к менее нагретому. В зимний период теплый воздух из помещений (с температурой около +22°C) вытягивается вентилятором и направляется в теплообменный блок. Одновременно с этим другой вентилятор забирает с улицы холодный воздух (например, с температурой -20°C).

Внутри теплообменника потоки разделены мембранами или металлическими пластинами. Проходя в непосредственной близости друг от друга, вытяжной воздух охлаждается, отдавая энергию, а приточный воздух нагревается перед подачей в жилые комнаты. Эффективность этого процесса измеряется коэффициентом полезного действия (КПД), который в современных установках составляет от 75% до 90%. Благодаря этому уличный воздух заходит в комнаты уже прогретым до +14°C…+18°C, что минимизирует затраты на его окончательный догрев.

В процессе охлаждения теплого влажного воздуха на стенках пластин неизбежно выпадает конденсат. В зависимости от типа вентиляционной установки, эта влага либо отводится через дренажный патрубок в систему канализации загородного дома, либо возвращается обратно в приточный канал для поддержания оптимального микроклимата.

В чем разница между роторным и пластинчатым рекуператором

В современных приточно-вытяжных установках, таких как Turkov, Provent или Naveka, используются два основных типа теплообменников. Они существенно различаются по конструкции, физике процесса и поведению при отрицательных температурах.

Пластинчатые и энтальпийные рекуператоры

Конструкция таких рекуператоров состоит из множества неподвижных пластин, образующих сеть перекрестных или противоточных каналов. Классические пластинчатые теплообменники изготавливаются из алюминия или пластика, они передают только явное тепло. Более технологичным решением являются энтальпийные рекуператоры, где перегородки выполнены из специальной полимерной мембраны.

Перенос влаги: Энтальпийная мембрана пропускает молекулы водяного пара из вытяжного потока в приточный. Это решает проблему пересушивания воздуха в коттедже зимой.
Обмерзание: При падении уличной температуры ниже -10°C в обычных пластинчатых блоках конденсат начинает замерзать, блокируя вытяжные каналы. Требуется включение режима оттайки или предварительного электрического подогрева. Энтальпийные модели за счет возврата влаги устойчивы к обмерзанию до -25°C.
Обслуживание: Отсутствуют подвижные элементы, что обеспечивает максимальный рабочий ресурс и бесшумность.

Роторные рекуператоры

Основным элементом является вращающийся барабан (ротор), сформированный из гофрированных слоев алюминиевой ленты. Он поочередно вращается то в зоне вытяжного, то в зоне приточного канала.

Принцип работы: Проходя через вытяжную зону, металлический ротор нагревается. Поворачиваясь в приточную зону, он отдает накопленное тепло холодному воздуху с улицы.
Эффективность и влажность: Роторные системы частично возвращают влагу в помещения и обладают самым высоким КПД (до 88–90%) в условиях экстремальных морозов. Риск обмерзания здесь минимален, так как сектор барабана не успевает покрыться льдом за полуоборот.
Особенности: Конструкция включает в себя приводной ремень и электродвигатель, что требует периодического технического осмотра. Из-за циклического вращения барабана существует минимальный (до 1–2%) процент перетока удаляемого воздуха в приточный тракт, поэтому такие установки требуют точной настройки баланса давлений.

Зачем нужна вентиляция с рекуперацией в загородном доме

Согласно строительным нормам СП 60.13330, для комфортного проживания человека требуется непрерывная подача свежего воздуха в объеме не менее 30 кубических метров в час на одного постоянного жителя. В герметичном доме с качественным остеклением естественная инфильтрация через щели отсутствует. Открывание окон приводит к резкому росту теплопотерь и сквознякам.

Применение приточно-вытяжной вентиляции с утилизацией тепла решает три ключевые инженерные задачи:

Снижение вентиляционной нагрузки на систему отопления. Прямой нагрев холодного уличного воздуха электрическими калориферами или котельным оборудованием требует колоссального расхода энергоносителей. Рекуператор берет на себя до 80% этой тепловой нагрузки, используя внутреннее тепло дома повторно.
Защита конструкций коттеджа. Постоянный воздухообмен контролирует уровень относительной влажности. Это исключает появление конденсата на окнах, плесени на откосах и углах в помещениях с повышенным выделением влаги.
Фильтрация и качество среды. Воздух подается в спальни и гостиные очищенным от пыли и пыльцы, а удаляется из санузлов, гардеробных и кухни, предотвращая распространение неприятных запахов.

Из каких элементов состоит приточно-вытяжная система с рекуперацией

Полноценная климатическая сеть загородного дома — не просто вентиляционный блок, а комплекс взаимосвязанного инженерного оборудования. Стабильность работы системы зависит от правильного подбора каждого компонента.

В состав типовой сети входят следующие элементы:

Приточный и вытяжной вентиляторы. Используются современные энергоэффективные EC-вентиляторы с электронным управлением. Они отличаются низким энергопотреблением и возможностью плавной регулировки скорости воздушного потока.
Воздушные фильтры. В приточном канале устанавливается каскад фильтрации: фильтр грубой очистки класса G4 для задержки крупной пыли и фильтр тонкой очистки класса F7 (или кулисный), улавливающий мелкую пыльцу и аллергены. На вытяжке монтируется фильтр G4 для защиты матрицы рекуператора от загрязнения со стороны комнат.
Калорифер догрева. Предназначен для нагрева приточного воздуха в периоды пиковых зимних морозов, когда мощности рекуператора недостаточно для достижения комфортных +20°C. Калорифер бывает электрическим или водяным.
Автоматика и контроллеры. Управляют скоростью вентиляторов, датчиками влажности, углекислого газа (CO2) и температурой воздуха. При связывании вентиляции с котельной управление часто выстраивается на базе контроллеров (например, MyHeat). Это позволяет автоматически увязывать работу водяного калорифера догрева с газовым или электрическим котлом.

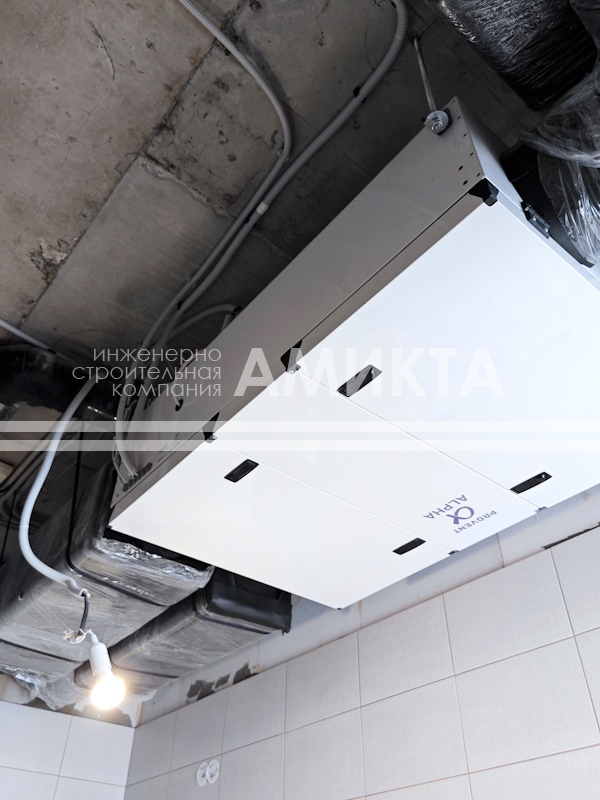

Шумоглушители. Устанавливаются на приточном и вытяжном магистральных воздуховодах сразу после вентиляционной установки (например, Turkov или Provent). Они гасят аэродинамические шумы от лопастей вентиляторов, обеспечивая тишину в жилых комнатах.

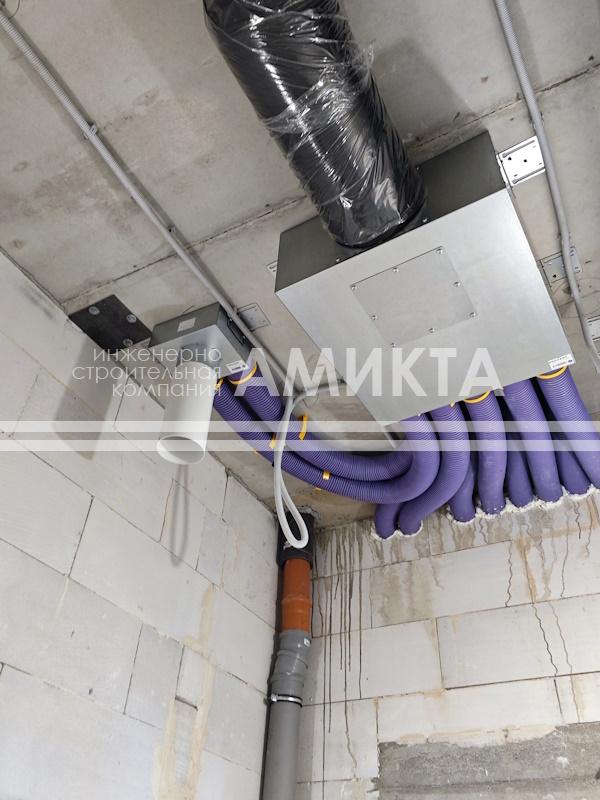

Распределительные коллекторы. Металлические или пластиковые герметичные короба, в которые приходит один магистральный воздуховод, а выходят несколько независимых каналов для конкретных помещений.

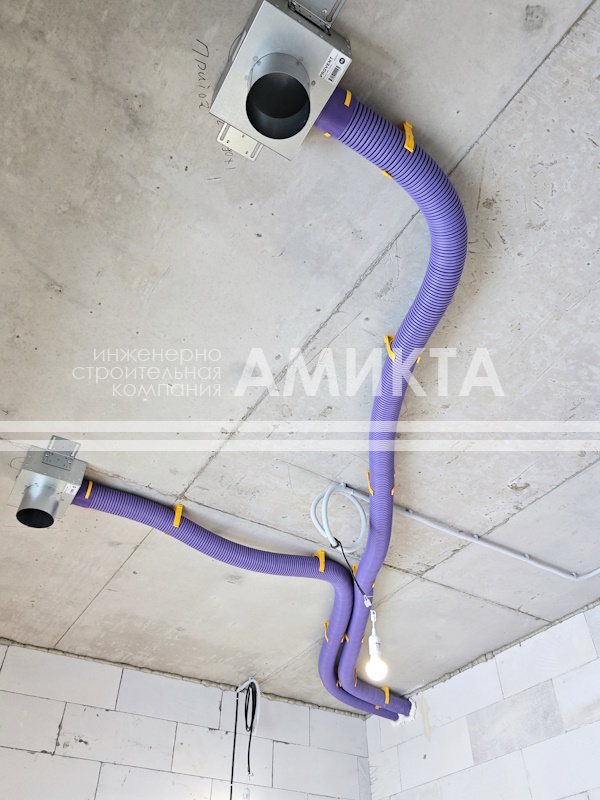

Воздуховоды. Транспортные каналы системы вентиляции. Для разводки по комнатам оптимально подходят гибкие антистатические пластиковые каналы диаметром 75 мм или 90 мм с внутренним гладким антибактериальным слоем. Они укладываются без промежуточных стыков прямо от коллектора до вентиляционной решетки, что полностью исключает утечки воздуха.

Как прокладываются воздуховоды в деревянных и газобетонных домах

Архитектурные особенности и материал стен коттеджа напрямую влияют на способ прокладки вентиляционных трасс. Инженерные решения подбираются под конструктив каждого дома.

Особенности монтажа в домах из газобетона

Газобетонные блоки обладают хорошей прочностью на сжатие, но требуют аккуратности при штроблении. Вертикальные магистральные шахты вентиляции укладываются в заранее спроектированные ниши или фальш-стены. Горизонтальная разводка гибких антистатических воздуховодов выполняется по потолку перед монтажом натяжных или гипсокартонных конструкций.

Особенности монтажа в деревянных домах и брусе

В деревянном домостроении жестко учитывается естественная усадка и сезонные подвижки бруса. Горизонтальные трассы прокладываются внутри межэтажных перекрытий, проходя сквозь деревянные балки. Для этого выполняются точные отверстия, диаметр и расположение которых рассчитываются строго по строительным нормам, чтобы не ослабить несущую способность деревянного каркаса.

Особое внимание уделяется теплоизоляции воздуховодов. Магистрали забора уличного воздуха и выброса охлажденного потока, проходящие через теплый контур дома или холодный чердак, оборачиваются теплоизоляционным материалом из вспененного полиэтилена или каучука толщиной не менее 25–50 мм. Это сдвигает точку росы и предотвращает появление капель конденсата на наружной поверхности труб, защищая деревянные конструкции от гниения.

Технические характеристики приточно-вытяжных систем

Для наглядного сравнения параметров вентиляционных установок, используемых в загородных домах, ниже приведена таблица характеристик:

Параметр системы	Пластинчатый рекуператор (мембранный)	Роторный рекуператор
Средний КПД утилизации тепла	78% – 85%	85% – 92%
Возврат влаги в помещения	Да (для энтальпийных мембран)	Частичный возврат (за счет конденсации на роторе)
Температура обмерзания без подогрева	До -15°C (алюминий), до -25°C (мембрана)	До -30°C
Подвижные механические узлы	Отсутствуют	Электродвигатель, ременный привод, подшипники
Переток отработанного воздуха в приток	0% (полная герметичность)	От 1% до 2% (требуется балансировка давлений)

Часто задаваемые вопросы

Что представляет собой процесс рекуперации воздуха в загородных домах? Рекуперация воздуха — это процесс возврата тепловой энергии из удаляемого комнатного воздуха и ее передача приточному наружному воздуху. Процесс происходит внутри специального теплообменника, где два воздушных потока непрерывно проходят через изолированные каналы без физического смешивания.
Какова средняя эффективность современных вентиляционных установок с рекуперацией? Эффективность процесса измеряется коэффициентом полезного действия. В современных установках данный параметр составляет от 75% до 90% в зависимости от типа используемого теплообменника.
До какой температуры прогревается уличный воздух за счет теплообменника в зимний период? При температуре наружного воздуха -20°C и температуре из помещений около +22°C уличный воздух заходит в комнаты уже прогретым до +14°C…+18°C. Это минимизирует затраты на его окончательный догрев.
Как решается проблема выпадения конденсата в пластинчатых вентиляционных системах? В процессе охлаждения теплого влажного воздуха на стенках пластин выпадает конденсат. Эта влага либо отводится через дренажный патрубок в систему канализации, либо возвращается в приточный канал в энтальпийных моделях.
В чем техническая особенность энтальпийных моделей рекуператоров? В энтальпийных рекуператорах перегородки выполнены из специальной полимерной мембраны, которая пропускает молекулы водяного пара из вытяжного потока в приточный. Это решает проблему пересушивания воздуха в коттедже зимой.
При каких температурных условиях обмерзают алюминиевые и энтальпийные теплообменники? Классические алюминиевые теплообменники начинают обмерзать при падении уличной температуры ниже -10°C, из-за чего конденсат замерзает и блокирует вытяжные каналы. Энтальпийные модели устойчивы к обмерзанию до -25°C.
Как устроен и функционирует роторный рекуператор? Основным элементом является вращающийся барабан из гофрированных слоев алюминиевой ленты, который поочередно поворачивается то в зону вытяжного, то в зону приточного канала. Проходя через вытяжную зону, ротор нагревается, а затем отдает накопленное тепло холодному приточному воздуху.
Какова устойчивость роторных систем к экстремальным морозам? Роторные системы обладают устойчивостью к обмерзанию до -30°C. Риск покрытия льдом минимален, так как сектор барабана не успевает замерзнуть за полуоборот. Средний КПД утилизации тепла составляет 85% – 92%.
Каков процент перетока удаляемого воздуха в приточный тракт в роторных установках? Из-за циклического вращения барабана существует минимальный переток отработанного воздуха в приточный тракт, составляющий от 1% до 2%. Для исключения этого фактора требуется точная настройка баланса давлений.
Каков нормативный объем подачи свежего воздуха согласно СП 60.13330? Согласно строительным нормам, для комфортного проживания человека требуется непрерывная подача свежего воздуха в объеме не менее 30 кубических метров в час на одного постоянного жителя.
Для чего в приточном канале вентиляции Turkov, Provent или Naveka применяется каскад фильтрации? Каскад необходим для очистки среды. Фильтр грубой очистки класса G4 задерживает крупную пыль, а фильтр тонкой очистки класса F7 улавливает мелкую пыльцу и аллергены. На вытяжке монтируется фильтр G4 для защиты матрицы рекуператора.
Зачем вентиляционную систему связывают с котельным оборудованием через контроллеры MyHeat? Связывание автоматики вентиляции с котельной на базе контроллеров MyHeat позволяет автоматически увязывать работу водяного калорифера догрева с газовым или электрическим котлом в периоды пиковых зимних морозов.
Какие воздуховоды используются для разводки вентиляции по комнатам коттеджа? Используются гибкие антистатические пластиковые каналы диаметром 75 мм или 90 мм с внутренним гладким антибактериальным слоем. Они укладываются без промежуточных стыков от распределительного коллектора до вентиляционной решетки.
Как осуществляется горизонтальная разводка вентиляционных трасс в домах из газобетона? В домах из газобетона вертикальные магистральные шахты укладываются в заранее спроектированные ниши или фальш-стены. Горизонтальная разводка гибких каналов выполняется по потолку перед монтажом натяжных или гипсокартонных конструкций.
Как защищают деревянные элементы каркаса от конденсата при монтаже вентиляции в домах из бруса? Воздуховоды забора уличного воздуха и выброса охлажденного потока оборачиваются теплоизоляционным материалом из вспененного полиэтилена или каучука толщиной не менее 25–50 мм. Это сдвигает точку росы и защищает деревянные балки перекрытий от гниения.
