Обвязка котла отопления - это комплекс трубопроводов, защитной, регулирующей и запорной арматуры, обеспечивающий гидравлическое соединение между котлом и отопительной сетью загородного дома. Главная задача этого узла заключается в поддержании стабильного давления, защите теплообменника от перегрева или резкого перепада температур, а также в обеспечении бесперебойной циркуляции теплоносителя по всем рабочим контурам коттеджа. Правильно спроектированная схема обвязки гарантирует расчетную энергоэффективность системы и позволяет проводить техническое обслуживание отдельных узлов без остановки отопления.
Из каких компонентов состоит узел обвязки

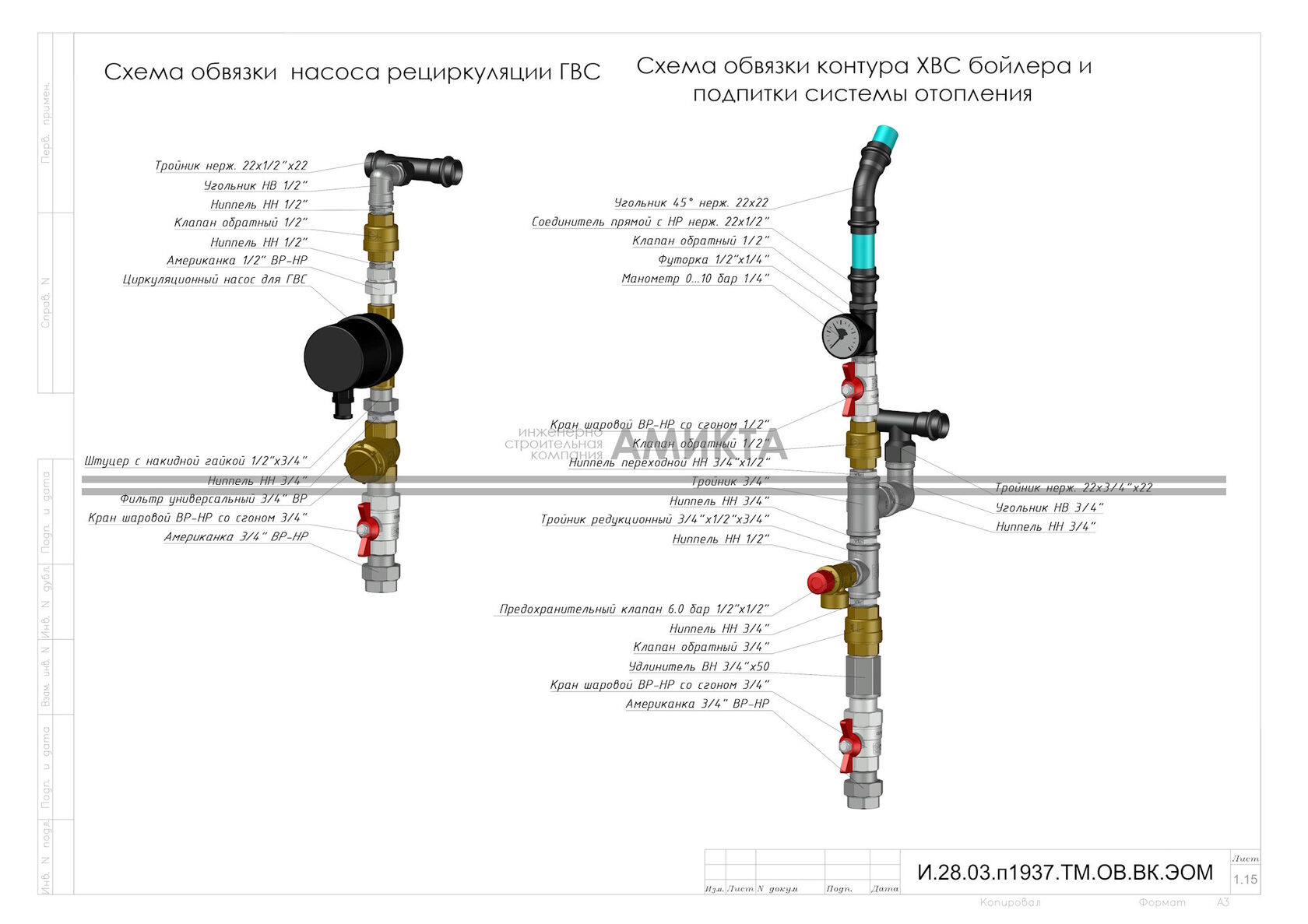

Профессиональное построение котельной в частном доме базируется на жесткой связке элементов, где каждый компонент выполняет строго определенную гидродинамическую или защитную функцию. В стандартный комплект обвязки входят запорные шаровые краны, косые сетчатые фильтры, обратные клапаны и автоматические воздухоотводчики. Взаимодействие этих деталей обеспечивает общую стабильность системы.
Шаровые краны с полным проходом устанавливают на подающей и обратной линиях каждого котла и распределительного узла. Их назначение состоит в полном отсечении оборудования для проведения регламентных или ремонтных работ без слива воды из всей отопительной сети коттеджа.
Для защиты внутренних поверхностей теплообменников и подвижных частей циркуляционных насосов от механических примесей применяют косой сетчатый фильтр. Его монтируют на участке обратного трубопровода непосредственно перед входом в котел. Ревизионный отвод с сеткой направляют строго вниз по ходу движения потока. Это обеспечивает сбор шлама в отстойнике и исключает его возвращение в оборотную воду при чистке.
Автоматические воздухоотводчики необходимы для непрерывного удаления растворенных в воде газов, вызывающих кавитацию в насосах и блокирующих циркуляцию в радиаторах или петлях теплого пола.
Обратные клапаны монтируют на участках, где существует риск возникновения паразитных встречных потоков, например, на линиях байпасов или при параллельном подключении нескольких насосных групп. Они пропускают теплоноситель строго в одном направлении, предотвращая передавливание из мощных контуров в более слабые.
В современных настенных моделях оборудования такие критически важные компоненты, как расширительный бак мембранного типа и предохранительный клапан, чаще всего уже встроены в корпус заводом-изготовителем. Предохранительный клапан с порогом срабатывания 3 бара защищает узел от избыточного давления при тепловом расширении. Если объем встроенного расширительного бака недостаточен для общей емкости системы отопления, в состав общей обвязки на линии обратки монтируют дополнительный выносной мембранный бак.
Материалы для монтажа трубопроводов котельной
Выбор материала для сборки узлов определяет жесткость конструкции, ее стойкость к температурным скачкам и гидроударам. В инженерной практике для обвязки котельных в загородных домах применяют два основных решения: заармированный алюминием полипропилен (PPR) и нержавеющую сталь.
Полипропиленовые трубы для котельных обязательно должны иметь внутренний или средний слой из сплошной алюминиевой фольги. Наличие этого слоя решает две задачи: снижает линейное температурное удлинение в несколько раз и создает непреодолимый барьер для диффузии кислорода в теплоноситель. Отсутствие кислородного барьера приводит к ускоренной сквозной коррозии стальных элементов системы. При монтаже полипропилена важную роль играет квалификация мастера, так как перегрев стыка при пайке приводит к сужению внутреннего диаметра трубы и росту гидравлического сопротивления.

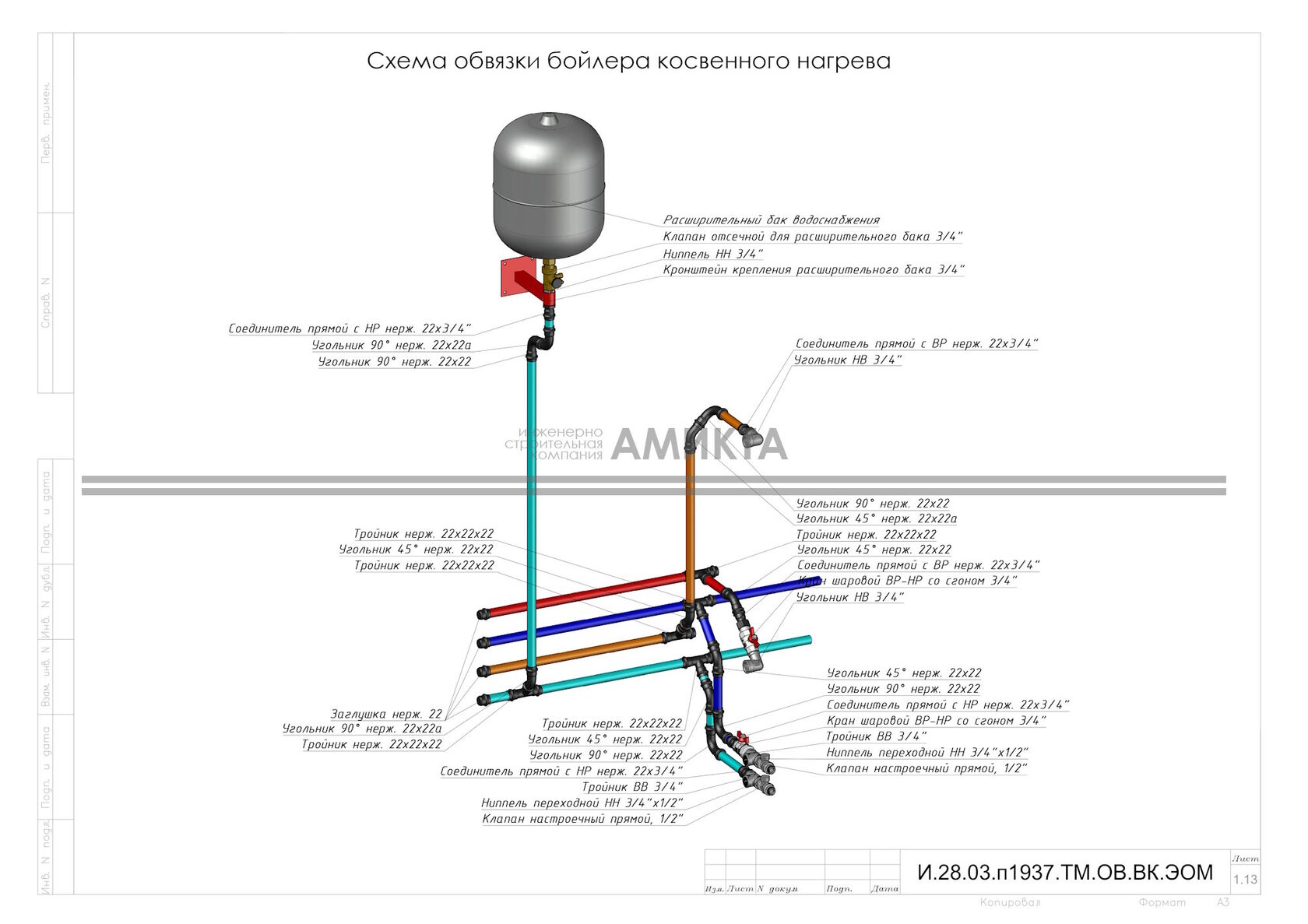

Трубопроводы из нержавеющей стали на пресс-соединениях лишены риска заужения прохода. Сборка осуществляется путем механической деформации фитинга на трубе с помощью специального гидравлического или электрического инструмента. Внутри фитинга расположено уплотнительное кольцо, которое обеспечивает герметичность стыка на протяжении всего периода эксплуатации. Нержавеющая сталь обладает минимальной шероховатостью внутренних стенок, не подвержена заиливанию и сохраняет геометрическую форму при любых температурных режимах.

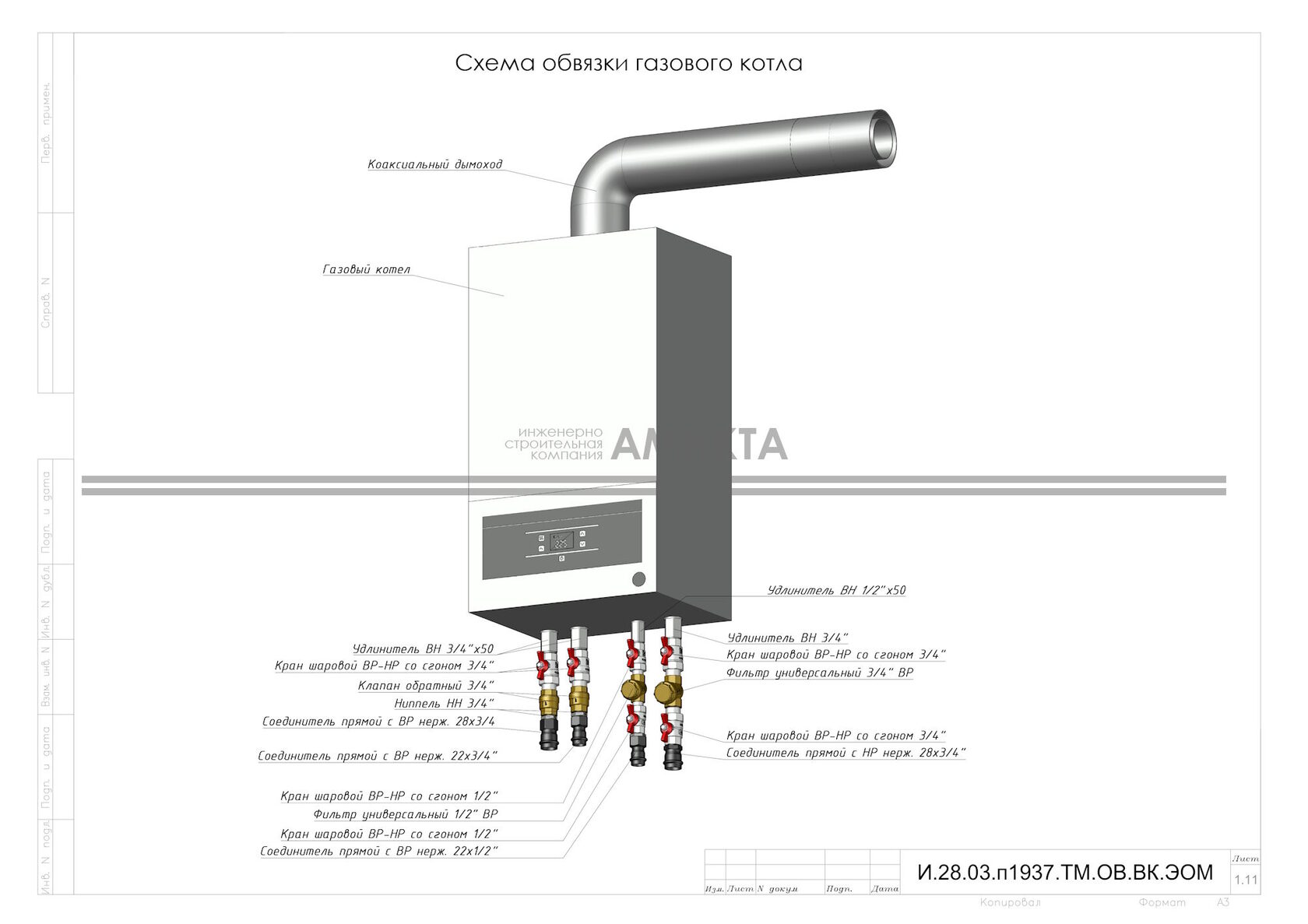

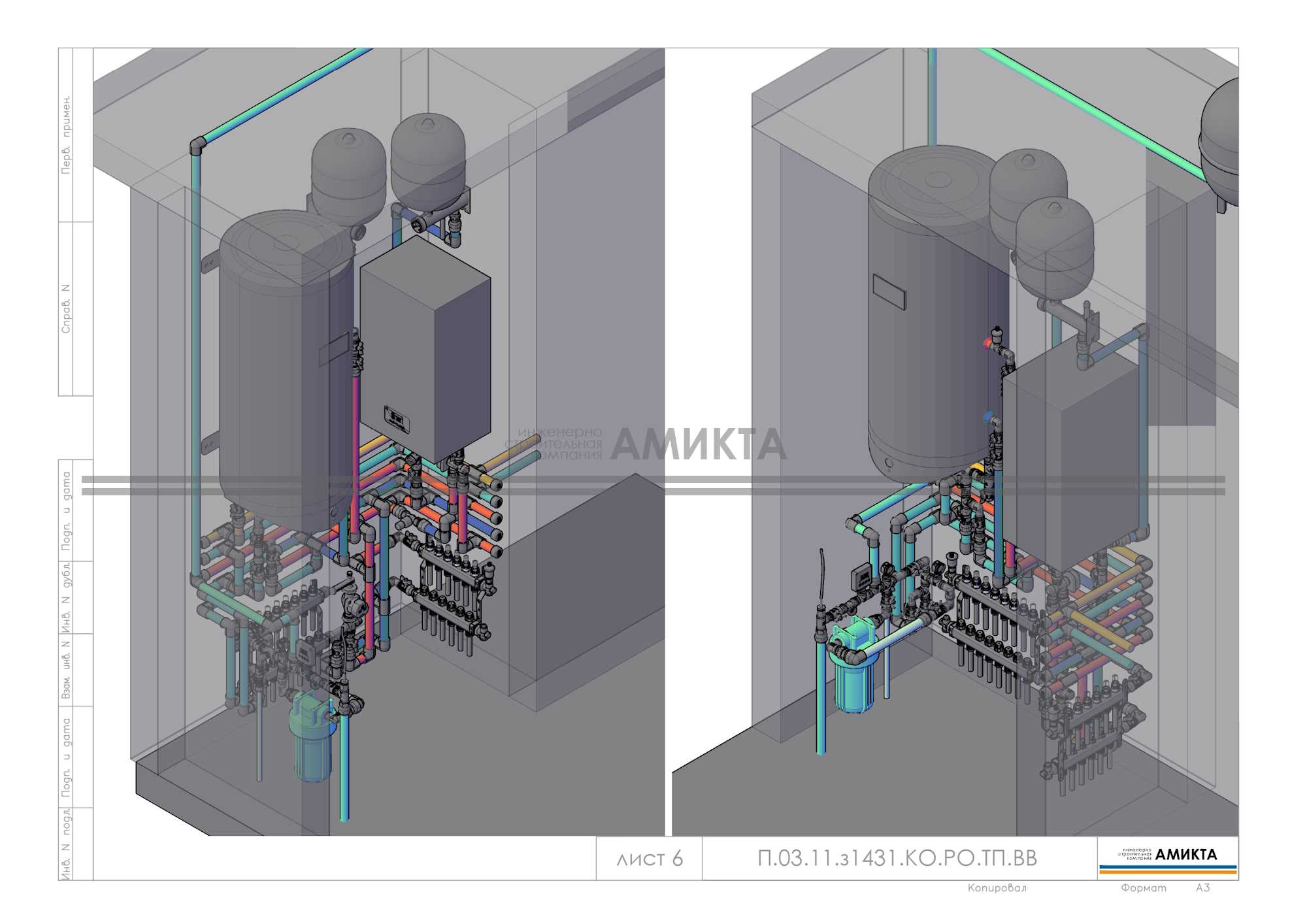

Как организовать схему обвязки одного настенного котла
При проектировании отопительной системы для коттеджа с простой радиаторной сетью или контурами водяного теплого пола усложнение гидравлической схемы избыточно. В таком сценарии обвязка настенного котла, газового или электрического, выполняется по схеме прямого подключения к распределительному коллектору без использования гидравлического разделителя.
Поскольку в современных настенных котлах уже установлен собственный циркуляционный насос, его мощности достаточно для преодоления сопротивления труб и фитингов, если в доме работает один основной тип потребителей тепла, и при этом общий объем теплоносителя небольшой. В таком случае теплоноситель из подающего патрубка котла через запорную арматуру направляется напрямую в распределительный коллектор. Оттуда он расходится по радиаторным веткам или петлям теплого пола, отдает тепло помещениям и возвращается через коллектор обратки обратно к источнику нагрева.
Перед входом в котел на обратной линии монтируется сетчатый фильтр, защищающий циркуляционный насос. Прямая схема минимизирует количество промежуточных узлов, снижает общую материалоемкость котельной и позволяет встроенной автоматике котла максимально точно реагировать на изменение температуры в доме. Важным условием реализации такой схемы является точный расчет диаметров магистральных трубопроводов, чтобы падение давления в системе не превышало напорные характеристики котлового насоса.

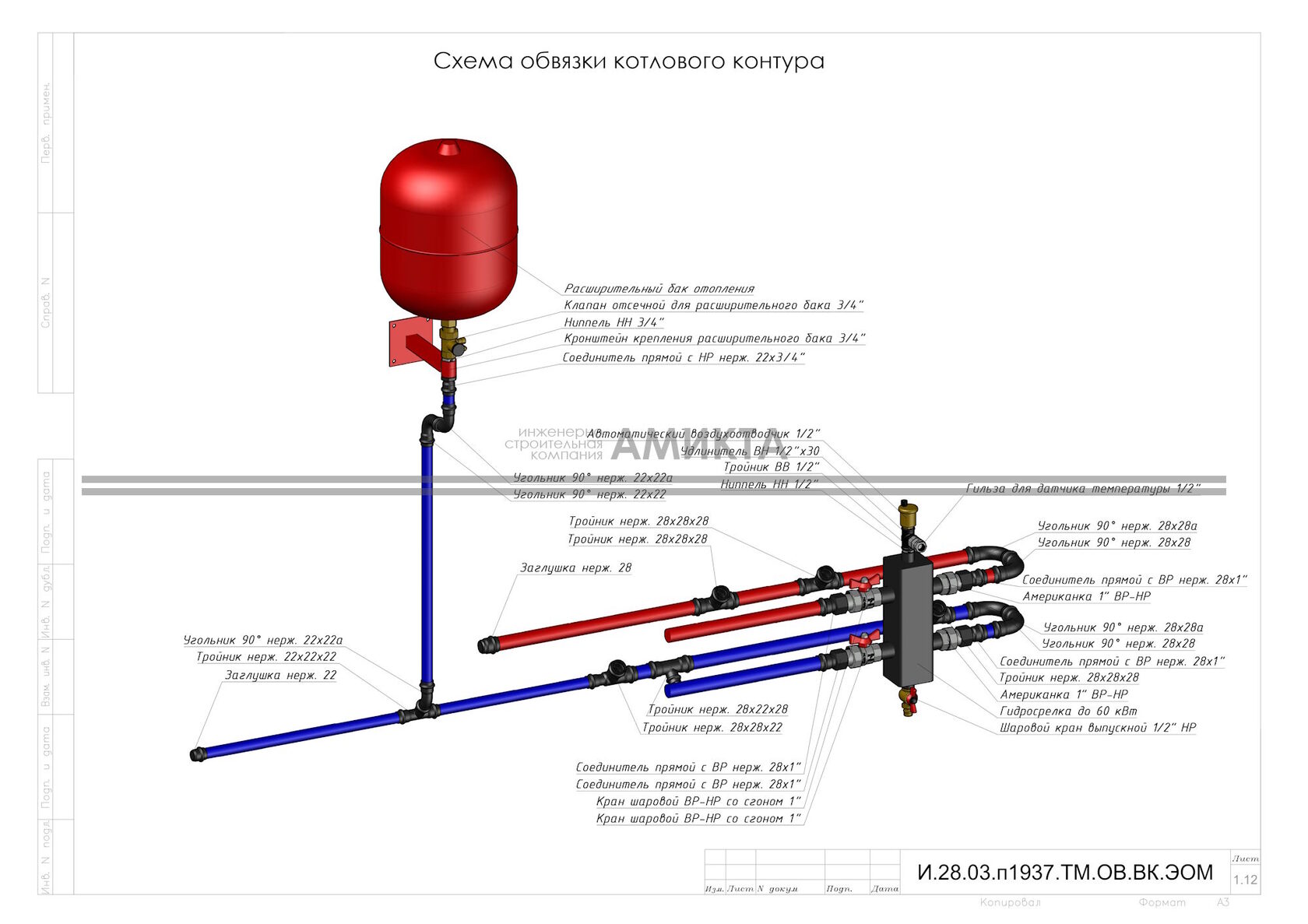

В каких случаях необходим гидравлический разделитель
Если инженерная система загородного дома усложняется, прямое подключение становится невозможным. Использование гидравлического разделителя (гидрострелки) становится обязательным в двух случаях: при построении двухкотловых систем или при наличии множества независимых контуров с разными параметрами расхода и температуры.

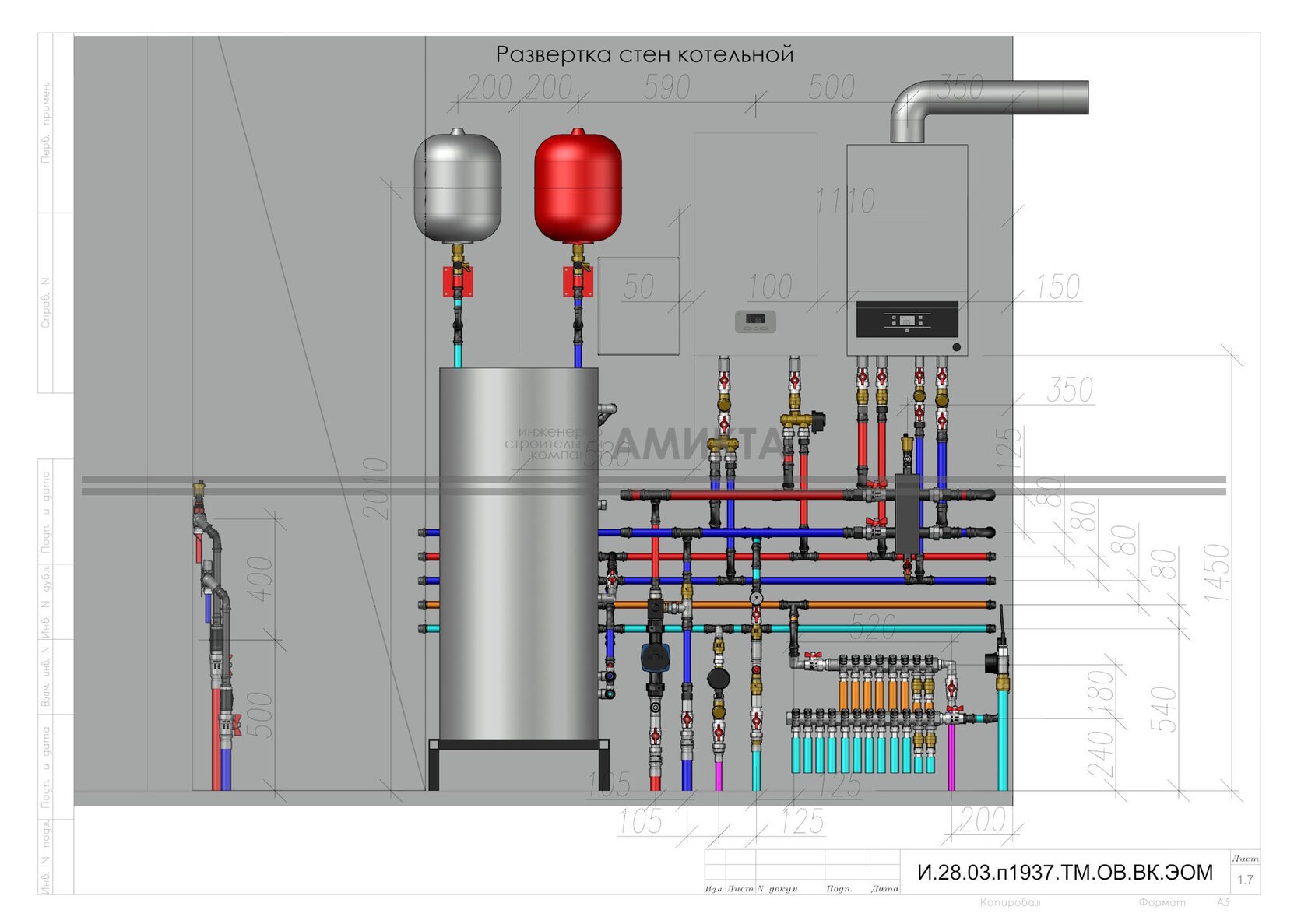

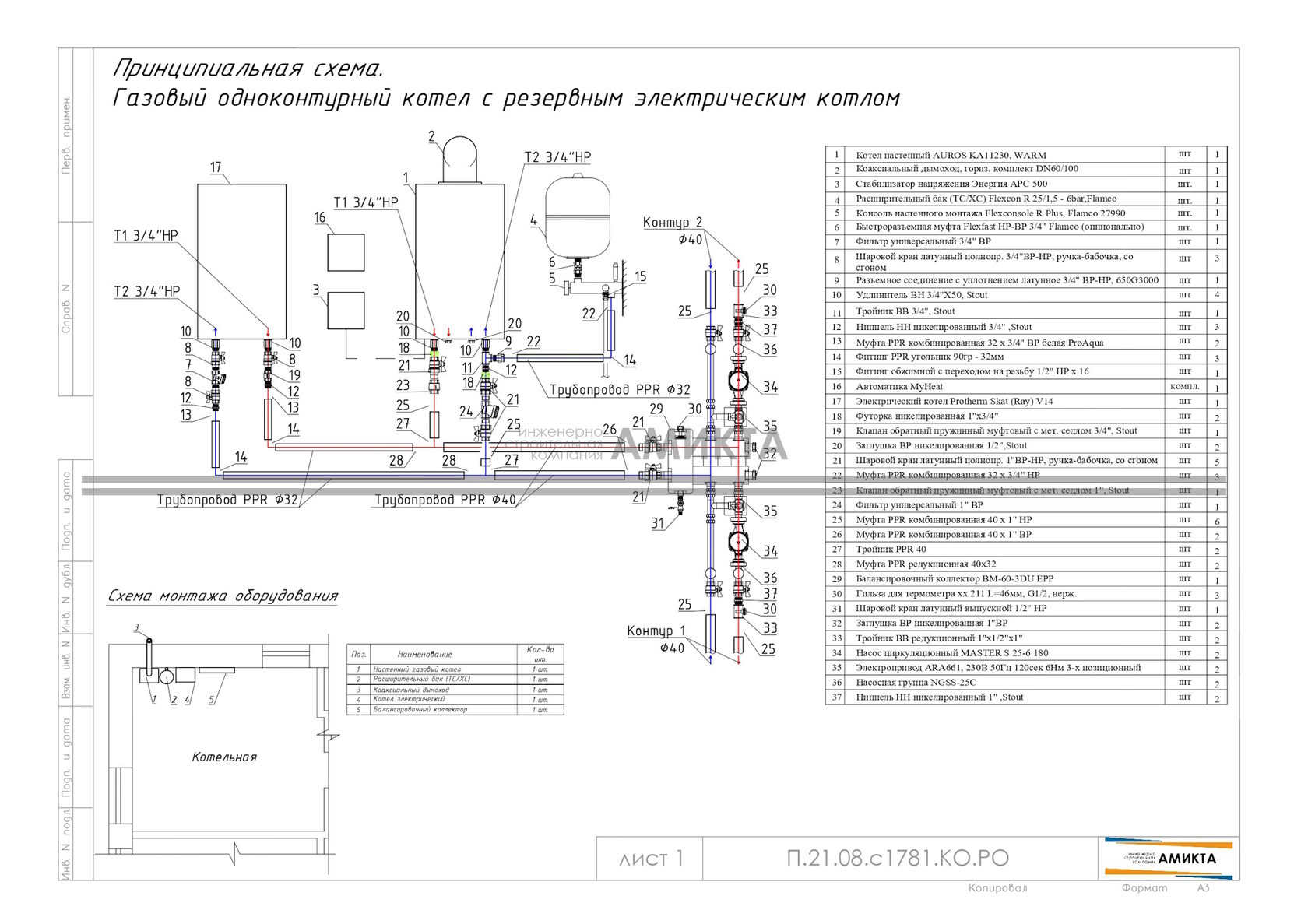

Когда в котельной монтируется связка из двух источников тепла, например, основного газового котла и резервного электрического, гидрострелка выступает в роли зоны нулевого давления. Она гидравлически изолирует котловые контуры от распределительной сети дома. Это исключает взаимное влияние насосов: работа насоса электрического котла не нарушает циркуляцию в теплообменнике газового аппарата, когда тот находится в режиме ожидания.
Многоконтурные схемы, включающие одновременно радиаторы, теплые полы, систему снеготаяния или приточную вентиляцию, требуют принципиально разного объема и температуры теплоносителя. Радиаторам необходима высокотемпературная подача до 75–80 градусов, в то время как в водяной теплый пол нельзя подавать воду с температурой выше 55 градусов по условиям безопасности и прочности стяжки.
В таких условиях за гидрострелкой монтируется распределительный коллектор с насосно-смесительными группами для каждого потребителя:
- Контур радиаторов: оснащается собственным циркуляционным насосом, который забирает теплоноситель напрямую из верхней зоны коллектора.

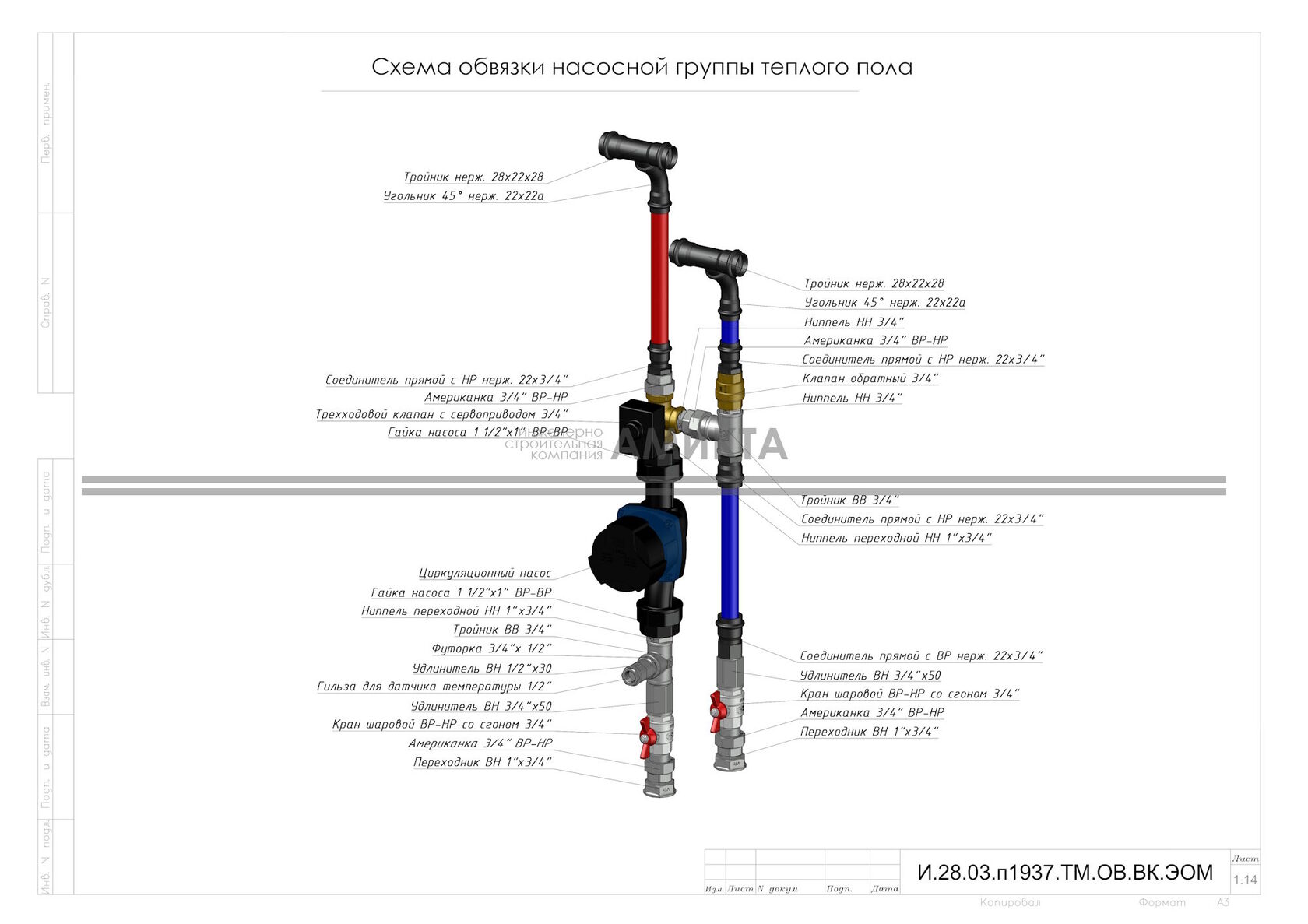

- Контур теплого пола: обязательно содержит трехходовой смесительный клапан и насос. Клапан подмешивает остывшую воду из обратной линии в подачу, поддерживая строго заданную низкую температуру.
- Контур вентиляции или снеготаяния: работает по запросу автоматики, требуя высокого расхода энергии в пиковые моменты.
Гидрострелка разделяет потоки так, что каждый насос забирает ровно столько теплоносителя, сколько требуется его контуру в данный момент. Это предотвращает тепловой шок котлов, балансирует давления и устраняет шумы в терморегулирующих клапанах радиаторов.

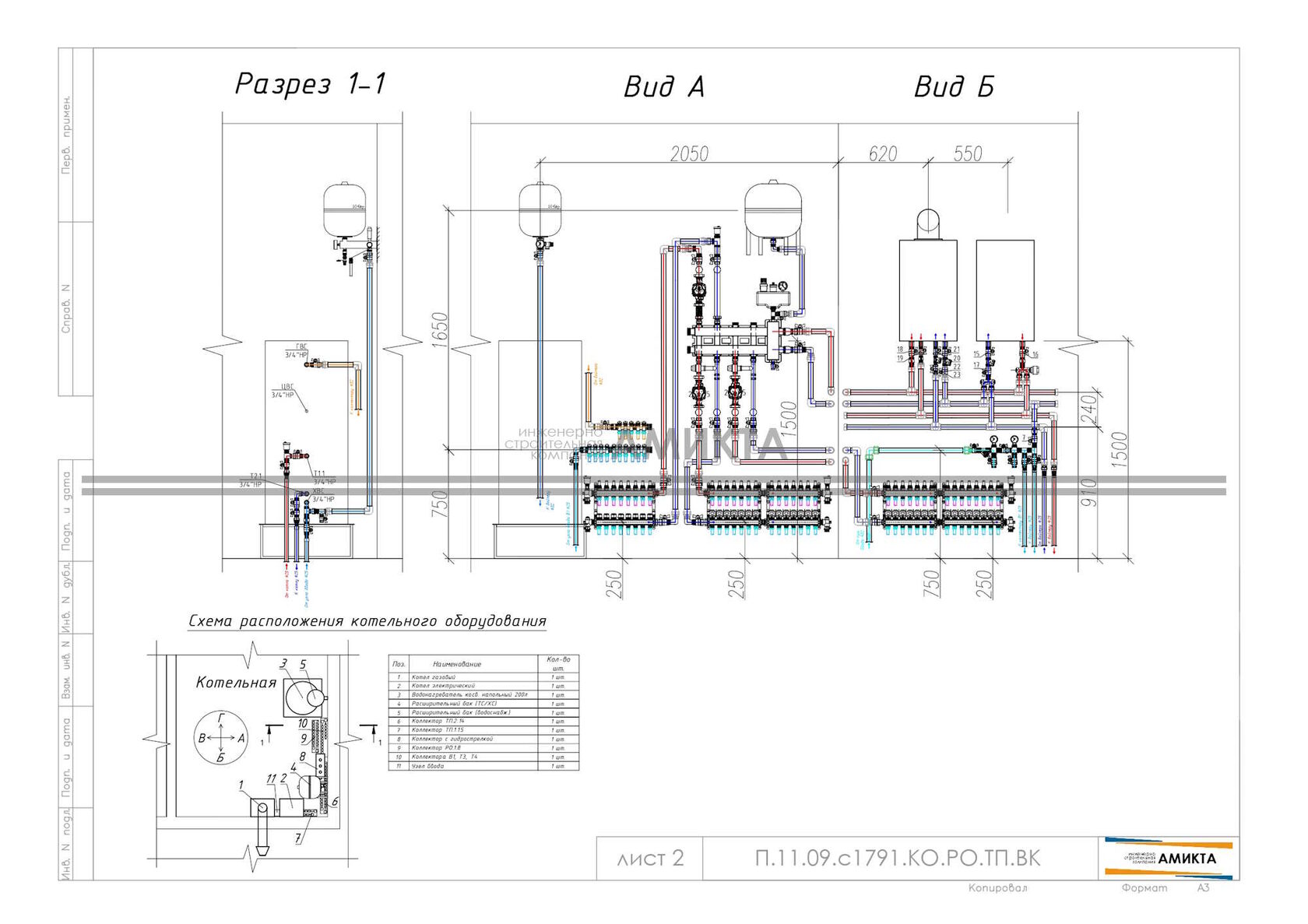

Особенности подключения конденсационных и электрических источников тепла
Тип используемого генератора энергии напрямую влияет на конфигурацию и состав узлов обвязки. Конденсационные газовые котлы и электрические котлы имеют специфические требования к монтажу вспомогательных систем.
Конденсационные котлы достигают высокой энергоэффективности за счет отбора скрытой теплоты парообразования из дымовых газов. Для этого температура обратной линии теплоносителя должна быть как можно ниже, оптимально в пределах 30-40 градусов. Только в этом случае на поверхности теплообменника начинается процесс конденсации. Обвязка такого котла должна проектироваться с учетом низкотемпературного режима системы, где теплые полы являются идеальным потребителем.
В процессе работы конденсационного оборудования образуется жидкий конденсат, имеющий кислую среду с показателем pH от 3.5 до 5. По действующим санитарным нормам и правилам эксплуатации локальных очистных сооружений, прямой сброс такой жидкости в септик запрещен, так как это приведет к гибели бактерий и выходу автономной канализации из строя.
Поэтому в схему обвязки конденсационного котла включается система нейтрализации. Конденсаты из котла поступают в специальный пластиковый резервуар (нейтрализатор), заполненный гранулами мраморной крошки или карбоната кальция. Проходя через этот наполнитель, кислая среда нейтрализуется, уровень pH поднимается до безопасных значений выше 5.5, после чего раствор отводится в общую дренажную сеть.

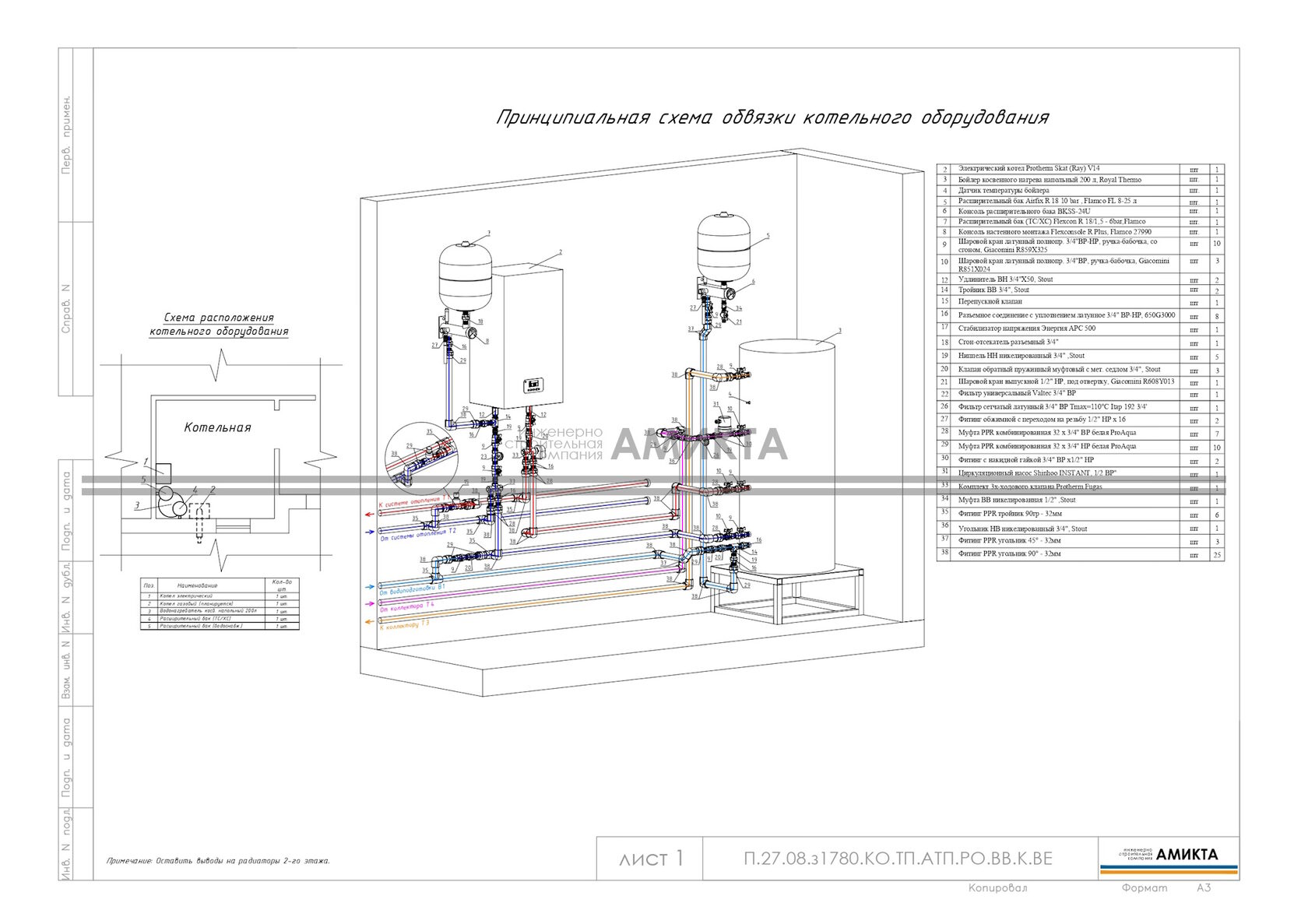

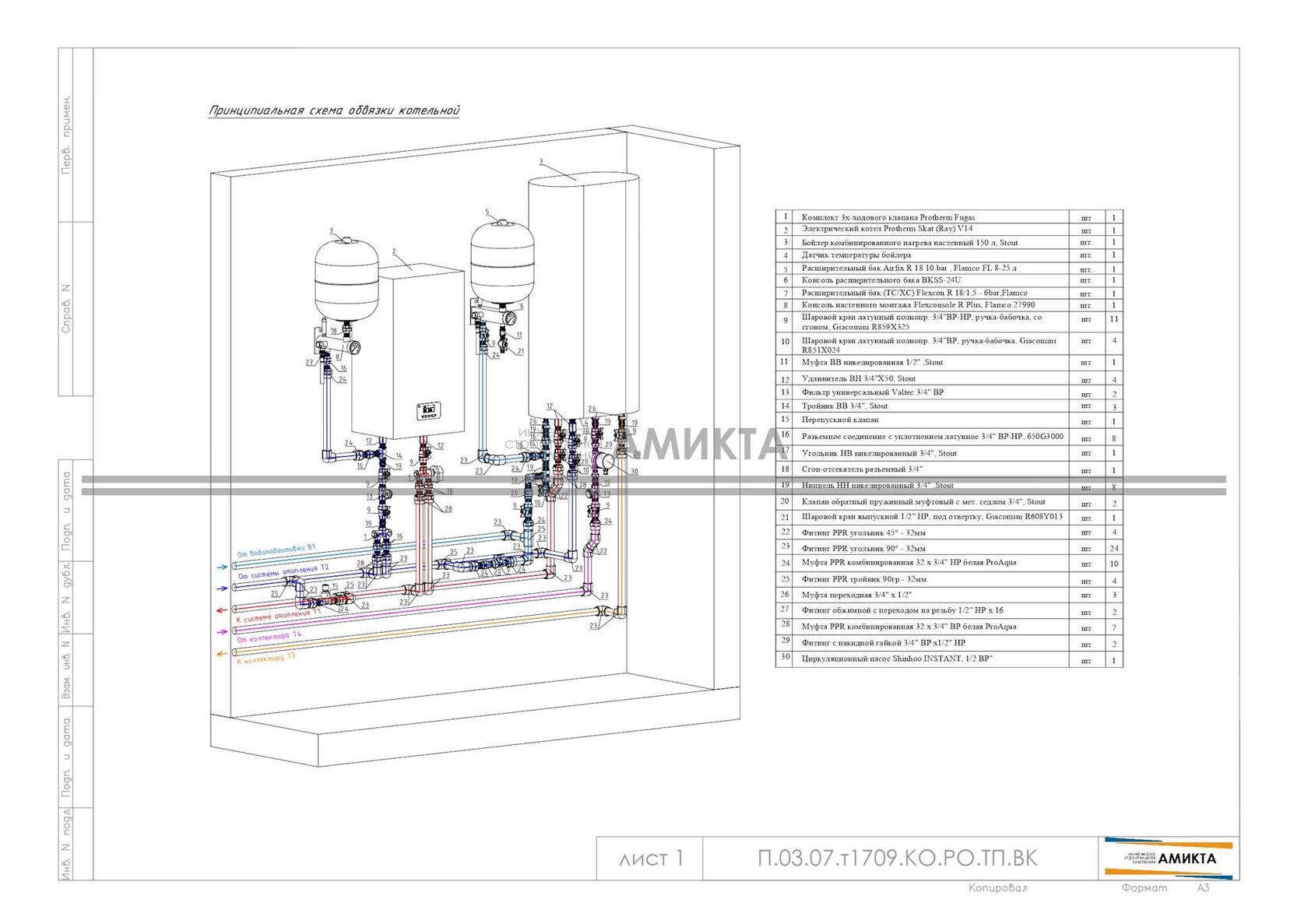

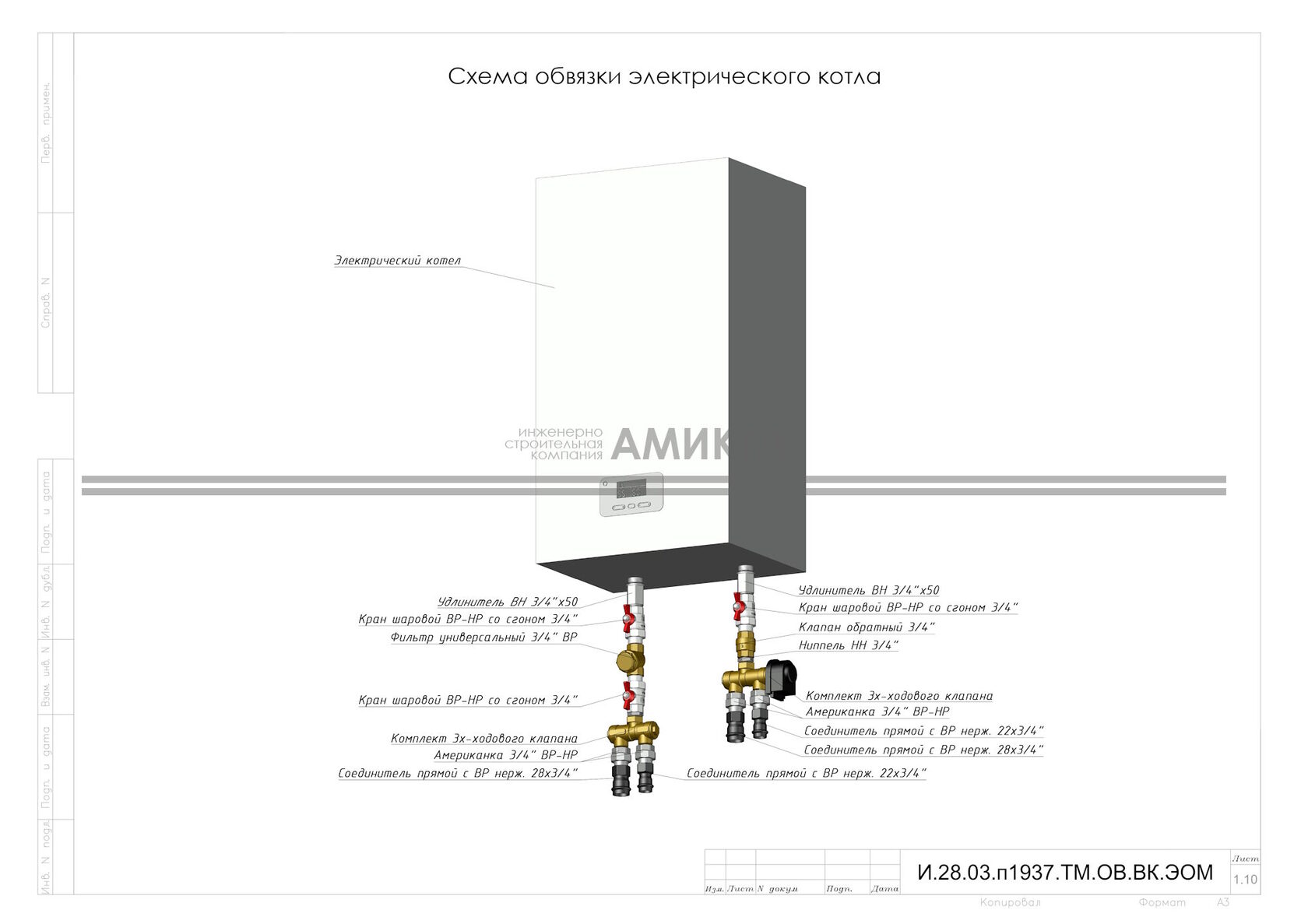

Электрические котлы отличаются компактными габаритами и отсутствием дымоходных каналов, что упрощает их размещение. При совмещении электрического котла в качестве резервного источника тепла в общую систему с газовым котлом, его обвязка должна содержать обратный клапан на подающей линии. Это предотвращает циркуляцию горячей воды от основного котла через неработающий электрический теплообменник, исключая бесполезные потери тепла через его корпус. Кроме того, подключение электрокотла требует строгого соблюдения сечения питающих кабелей и установки индивидуальных автоматов защиты в электрическом щите, так как прибор работает с высокими токовыми нагрузками.
Пошаговая последовательность монтажа обвязки котла
Сборка узлов котельной осуществляется в строгой технологической последовательности. Нарушение порядка монтажа элементов приводит к некорректной работе котельной и затрудняет последующее обслуживание.
- Навеска и фиксация котла. Оборудование выравнивают по строительному уровню на несущей стене. Для фиксации применяют анкерные крепления, соответствующие весу аппарата с заполненным теплообменником.
- Установка запорной арматуры, элементов безопасности и фильтрации. Непосредственно к патрубкам котла через разъемные соединения (американки) прикручивают полнопроходные шаровые краны. На обратную линию устанавливают косой сетчатый фильтр отстойником вниз. Если котел не укомплектован расширительным баком требуемого системе отопления объема, на этом этапе монтируют тройник для подключения внешнего мембранного бака.
- Сборка гидравлического разделителя или коллектора. При многоконтурной схеме жестко закрепляют на стене гидрострелку и распределительный коллектор. Соединяют их с котловым контуром с помощью выбранного типа труб (нержавеющая сталь или армированный полипропилен).
- Подключение насосно-смесительных групп. К коллектору подсоединяют трубопроводы потребителей (радиаторы, полы), устанавливают циркуляционные насосы, обратные клапаны и трехходовые смесительные клапаны.
- Манометрические испытания (опрессовка). Готовую систему заполняют сжатым воздухом с помощью компрессора. Давление поднимают в полтора раза выше рабочего (около 3–4 бар) и контролируют показатели по поверенному манометру. Элементы обвязки и стыки трубопроводов покрывают мыльным раствором для обнаружения возможных утечек воздуха. Пневматический метод позволяет гарантировать абсолютную герметичность узлов до заполнения контура водой.
К какому результату приводят ошибки в обвязке котла
Нарушение правил проектирования и монтажа распределительного узла снижает срок службы котельного оборудования и увеличивает расходы на энергоресурсы. В инженерной практике чаще всего встречаются три критические ошибки.
Первая ошибка связана с неправильной установкой косого сетчатого фильтра. Если смонтировать его отстойником вверх, собираемый шлам при остановке насоса будет опускаться обратно в трубу или забивать проходное сечение. В результате котел начинает перегреваться, автоматика фиксирует ошибку по отсутствию протока, а теплообменник забивается грязью.
Вторая ошибка заключается в игнорировании обратных клапанов в многоконтурных системах. При одновременной работе нескольких насосов без клапанов более мощный насос (например, контура радиаторов) начинает передавливать теплоноситель в контур теплого пола. Это нарушает температурный режим в комнатах и заставляет котел постоянно работать на максимальной мощности, аннулируя эффект экономии топлива.
Третья распространенная ошибка касается обвязки конденсационных котлов обычным полипропиленом без алюминиевого армирования. Пластиковые трубы без кислородного барьера пропускают молекулы кислорода внутрь системы, что вызывает лавинообразный рост коррозии стальных деталей.
Вопросы и ответы
1. Что входит в комплекс обвязки котла отопления? Узел обвязки включает в себя трубопроводы, запорные шаровые краны, косые сетчатые фильтры, обратные клапаны, автоматические воздухоотводчики, а также регулирующую и защитную арматуру.
2. Для чего на подающей и обратной линиях устанавливают шаровые краны? Шаровые краны с полным проходом необходимы для полного отсечения оборудования от отопительной сети, что позволяет проводить регламентные или ремонтные работы без слива воды из системы дома.
3. Как правильно монтировать косой сетчатый фильтр в системе котельной? Сетчатый фильтр монтируют на участке обратного трубопровода непосредственно перед входом в котел, направляя ревизионный отвод с сеткой строго вниз по ходу движения потока.
4. Какую защитную функцию выполняет косой сетчатый фильтр? Он задерживает механические примеси в оборотной воде, собирает шлам в отстойнике и защищает внутренние поверхности теплообменников и подвижные части циркуляционных насосов от износа.
5. Зачем в узле обвязки котла нужны обратные клапаны? Обратные клапаны предотвращают возникновение паразитных встречных потоков и исключают передавливание теплоносителя из мощных контуров в более слабые при параллельной работе насосов.
6. Какое избыточное давление является критическим для срабатывания предохранительного клапана? Порог срабатывания встроенного или выносного предохранительного клапана, защищающего узел от избыточного давления при тепловом расширении воды, составляет 3 бара.
7. Когда требуется установка дополнительного выносного расширительного бака? Дополнительный выносной мембранный бак монтируют на линии обратки, если объем встроенного заводского расширительного бака недостаточен для общей емкости отопительной сети дома.
8. Какие материалы применяют для сборки трубопроводов в загородных домах? Для монтажа распределительных узлов применяют заармированные алюминием полипропиленовые трубы (PPR) или трубопроводы из нержавеющей стали на пресс-соединениях.
9. Какую роль играет слой алюминиевой фольги в полипропиленовых трубах? Алюминиевое армирование снижает линейное температурное удлинение пластика и создает барьер для диффузии кислорода, защищая стальные элементы от сквозной коррозии.
10. В чем заключается технологическое преимущество использования нержавеющей стали? Нержавеющая сталь имеет минимальную шероховатость стенок, не подвержена заиливанию, сохраняет геометрическую форму и монтируется без риска заужения прохода в местах стыков.
11. При каких условиях котел подключают напрямую к коллектору без гидрострелки? Прямое подключение используют в небольших системах с простой радиаторной сетью или контурами пола, где работает один тип потребителей и достаточно мощности котлового насоса.
12. В каких случаях монтаж гидравлического разделителя является обязательным? Гидрострелка необходима при объединении двух котлов в общую сеть (газового и электрического) или при наличии множества потребителей с разными параметрами расхода и температуры.
13. Как распределяется температура теплоносителя между радиаторами и теплым полом? Радиаторная сеть требует высокотемпературной подачи до 75–80 градусов, а в контуры водяного теплого пола по условиям безопасности стяжки подают теплоноситель не выше 55 градусов.
14. Как обеспечивается температурный режим водяного теплого пола в многоконтурной схеме? Насосно-смесительная группа теплого пола содержит трехходовой смесительный клапан, который подмешивает остывшую воду из обратной линии в подачу до заданных параметров.
15. Почему запрещено отводить конденсат из газового котла напрямую в септик? Конденсат имеет кислую среду с показателем pH от 3.5 до 5, которая уничтожает бактерии в автономной канализации, поэтому перед сбросом в дренаж его пропускают через нейтрализатор.
