Электрощит в загородном доме: выбор и монтаж автоматики

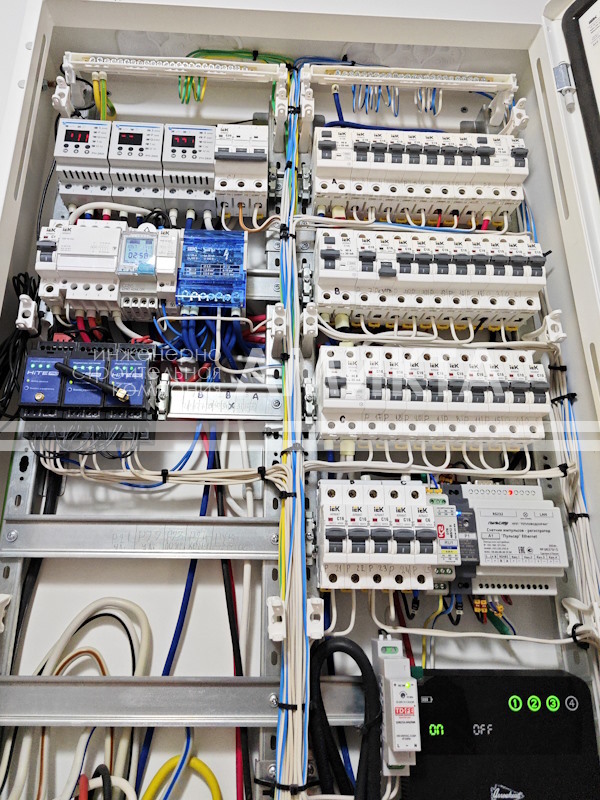

Электрощит в загородном доме: совмещение автоматики разных производителей

Надежность системы энергоснабжения в коттедже зависит от качества сборки центрального распределительного узла. Современный электрощит объединяет в себе десятки устройств: автоматические выключатели, УЗО, реле напряжения и модульные контакторы. Стандарт DIN-рейки шириной 35 мм обеспечивает физическую возможность установки модулей любых марок в один корпус. Посадочные места унифицированы, что позволяет закрепить элементы на направляющей. Однако техническая совместимость требует глубокого учета геометрических параметров клемм и электрических характеристик каждого узла. Проектирование электрики должно учитывать эти нюансы еще до момента закупки комплектующих, чтобы исключить сбои в работе сети.

Техническая совместимость и монтаж электрики

Основная сложность при совмещении разных брендов внутри одного шкафа возникает при использовании фазных шин (гребенок). Изготовители проектируют форму контактов и расстояние между ними под собственные аксессуары. Существуют штыревые и вилочные типы соединителей, которые редко бывают взаимозаменяемы. Глубина посадки и высота расположения зажимов у разных марок различаются. При попытке объединить одной шиной модули разных серий возникает перекос. Это приводит к неплотному прилеганию контактов, их последующему нагреву и возможному оплавлению оболочки.

Когда выполняется монтаж электрики, важно обеспечить максимальную площадь соприкосновения токоведущих частей. Если зажим модуля затягивается неравномерно из-за разницы в геометрии корпусов, переходное сопротивление растет. В условиях, когда загородный дом потребляет значительную мощность, подобные дефекты становятся источником пожарной опасности. Профессионально собранный электрощит отличается идеальной подгонкой всех соединителей, что гарантирует стабильную работу под нагрузкой.

Электрическая координация и проектирование электрики

Селективность и координация защиты напрямую зависят от параметров установленных устройств. Для обеспечения безопасности необходимо подбирать узлы с сопоставимой предельной отключающей способностью. Если на вводе в частный дом стоит устройство на 10 кА, а на отходящих линиях — на 4,5 кА, это способно нарушить логику защиты при возникновении сверхтоков. Расчет очередности срабатывания значительно проще выполнять внутри линеек одного разработчика. В этом случае время-токовые параметры гарантированно согласованы заводскими испытаниями.

При смешивании марок характеристики могут накладываться друг на друга. Это делает поведение автоматики непредсказуемым: при коротком замыкании на кухонной розетке может отключиться не только групповой автомат, но и вводной выключатель во всем доме. Проектирование электрики подразумевает создание иерархической структуры, где каждый элемент четко знает свою зону ответственности. Использование разнородной базы компонентов усложняет этот процесс и требует от инженера проведения дополнительных расчетов по согласованию кривых срабатывания.

Тепловой режим и эксплуатация в частном доме

Разные заводы-изготовители имеют неодинаковые показатели тепловых потерь своих изделий. В плотно укомплектованном пространстве корпуса модули с высоким внутренним сопротивлением могут перегревать соседние элементы. Это провоцирует преждевременное срабатывание теплового расцепителя даже при штатной нагрузке, не превышающей номинал. Когда автоматика в частном доме начинает отключаться без видимых причин, это часто свидетельствует именно о тепловом конфликте внутри щита.

Применение компонентов одной марки значительно упрощает эксплуатацию. Способ фиксации проводников и принцип индикации состояния у всех элементов идентичны. Это позволяет владельцу или обслуживающему специалисту быстро оценить состояние сети. В случае необходимости замена модуля на аналогичный не требует поиска специфических переходников или изменения схемы подключения. Загородный дом, где электрощит собран на единой платформе, отличается высокой ремонтопригодностью.

Инженерный подход к сборке щитового оборудования

Для обеспечения максимальной долговечности системы стоит придерживаться принципа единообразия. Качественный электромонтаж предполагает использование оборудования проверенных серий, где аксессуары — шины, дополнительные контакты и расцепители — идеально подходят к основным устройствам. Это исключает возникновение механических напряжений в токоведущих шинах и гарантирует надежный контакт на протяжении десятилетий. Электрощит — это основа безопасности, которой обладает ваш загородный дом, поэтому в нем не должно быть случайных или несовместимых решений.

Инвестиции в качественную автоматику одной линейки окупаются отсутствием ложных срабатываний и простотой обслуживания. Каждый частный дом индивидуален, и подбор электротехнических компонентов должен основываться на детальном аудите будущих потребителей энергии. Профессиональный монтаж электрики с соблюдением всех правил координации защиты превращает сложную систему проводов в надежный и предсказуемый механизм, обеспечивающий комфортную жизнь в коттедже.

Часто задаваемые вопросы (FAQ)

Можно ли устанавливать в один электрощит устройства разных производителей? Физически это возможно благодаря единому стандарту DIN-рейки шириной 35 мм, однако техническая совместимость требует учета геометрии клемм и характеристик каждого узла.
В чем основная проблема при использовании фазных шин (гребенок) разных марок? Изготовители проектируют форму контактов под собственные аксессуары. Разная глубина посадки и высота зажимов приводят к перекосу шины при попытке объединить модули разных серий.
Какие типы соединителей для автоматики существуют? В электротехнике применяются штыревые и вилочные типы соединителей, которые редко бывают взаимозаменяемы между брендами.
Чем опасно неплотное прилегание контактов внутри щита? Оно вызывает рост переходного сопротивления, что ведет к нагреву токоведущих частей, оплавлению оболочки модулей и создает риск пожара.
Почему важна электрическая координация устройств защиты? Для безопасности необходимо подбирать узлы с сопоставимой предельной отключающей способностью. Разные параметры на вводе и отходящих линиях могут нарушить логику защиты.
Что такое селективность защиты в частном доме? Это иерархическая структура, где при аварии отключается только автомат конкретной линии, а не вводной выключатель во всем доме.
Почему расчет селективности проще выполнять внутри одной линейки бренда? Время-токовые параметры устройств одного производителя гарантированно согласованы на основе заводских испытаний.
К каким последствиям приводит наложение характеристик автоматики разных марок? Поведение системы становится непредсказуемым: например, при замыкании в розетке может обесточиться весь дом вместо одной группы.
Как тепловые потери модулей влияют на работу электрощита? Устройства разных заводов имеют неодинаковые показатели тепловых потерь своих изделий. Модули с высоким сопротивлением могут перегревать соседние элементы, провоцируя ложные срабатывания.
Почему автоматика в частном доме может срабатывать без видимых причин? Ложные срабатывания часто провоцируются тепловым конфликтом внутри корпуса, вызывающим преждевременную активацию теплового расцепителя соседнего автомата.
В чем преимущество единообразия индикации и фиксации проводников? Идентичность элементов позволяет владельцу или инженеру быстрее и точнее оценить текущее состояние сети при осмотре.
Как использование единой платформы влияет на ремонтопригодность? Замена вышедшего из строя модуля на аналогичный не требует изменения схемы подключения или поиска специфических переходников.
Что подразумевает инженерный подход к сборке щитового оборудования? Применение проверенных серий, где шины, расцепители и дополнительные контакты идеально подходят друг к другу, исключая механические напряжения.
На чем должен основываться подбор компонентов для электрощита? Выбор автоматики базируется на детальном аудите будущих потребителей энергии и правилах координации защиты.
Как обеспечить надежный контакт в щите на десятилетия? Необходимо обеспечить максимальную площадь соприкосновения токоведущих частей и использовать оборудование с идеально подогнанными аксессуарами.
