Монтаж электрики в частном доме представляет собой комплекс работ, включающий в себя проектирование кабельных трасс, сборку центрального распределительного узла и разводку силовых и слаботочных сетей к конечным точкам потребления. В условиях Московской области, характеризующихся высокой плотностью загородной застройки и нестабильностью параметров внешних воздушных линий, надежность электроснабжения зависит от правильного выбора технологии прокладки под конструктив стен и внедрения многоступенчатой автоматической защиты.

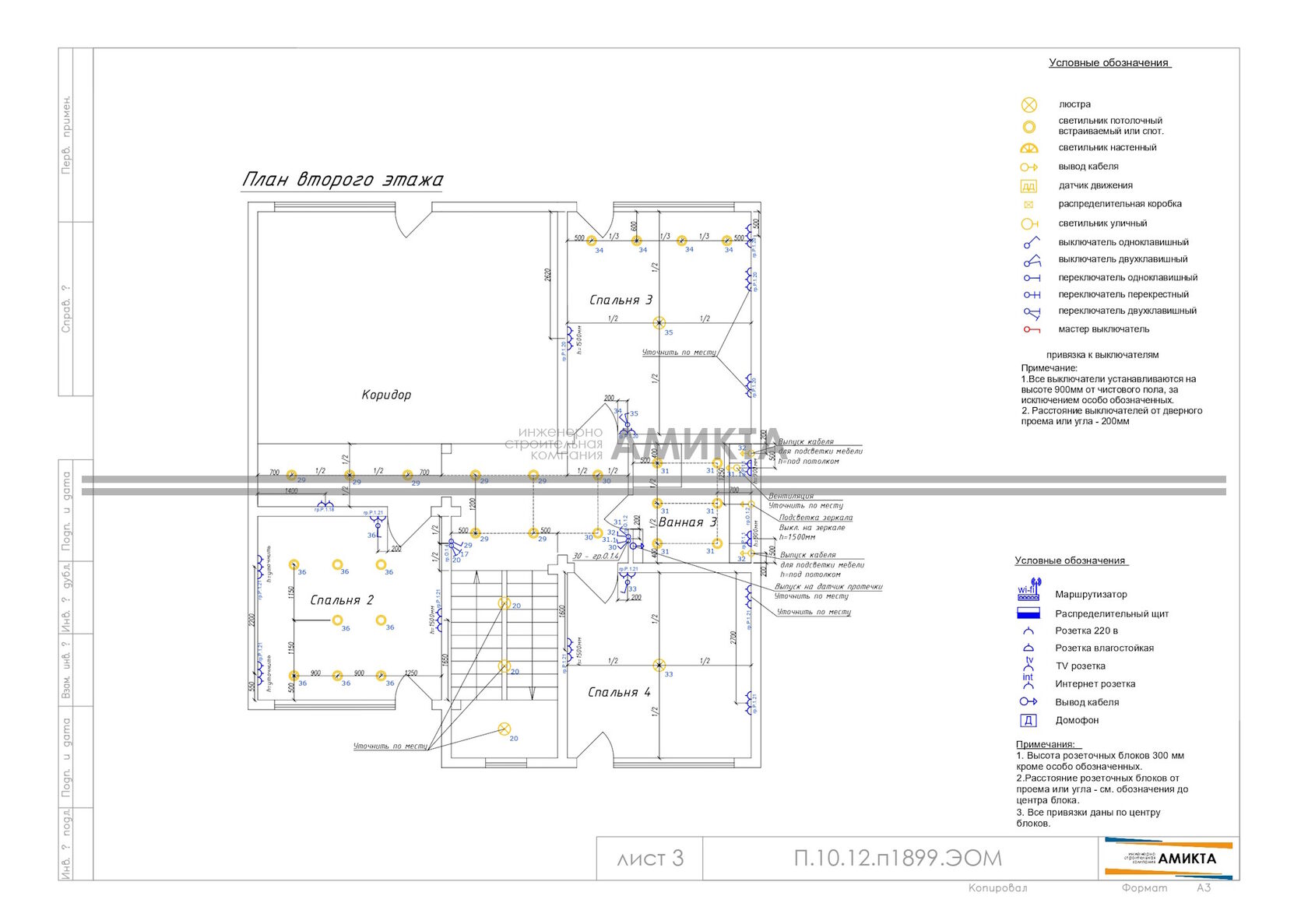

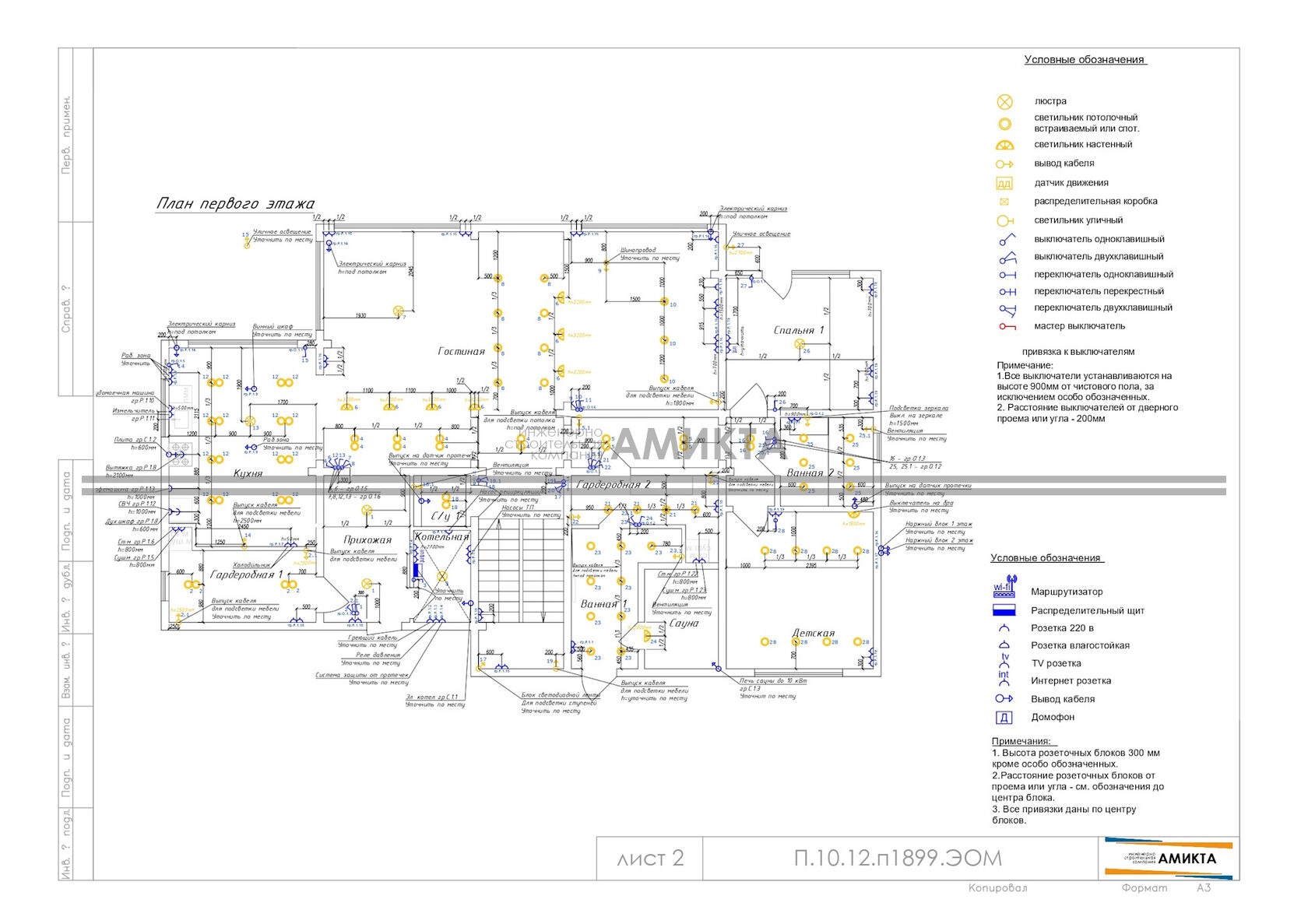

Дифференцированные технологии прокладки кабельных трасс по типам стен
Метод монтажа силовых кабелей выбирается исходя из материала несущих конструкций дома, что позволяет оптимизировать затраты на финишную отделку и гарантировать соблюдение требований пожарной безопасности. В качестве основного проводника для всех типов строений применяется медный кабель марки ВВГнг-LS, не поддерживающий горение и обладающий низким дымовыделением при групповой прокладке.

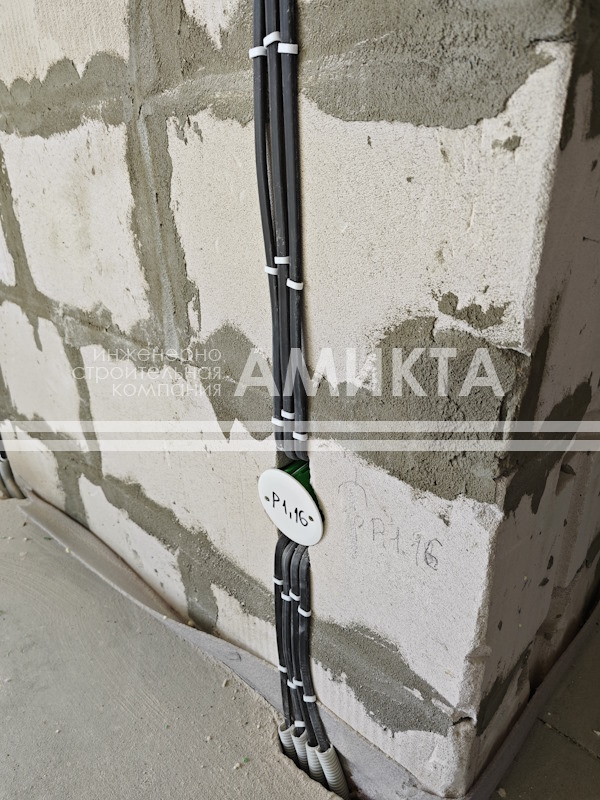

В домах с негорючим основанием стен (газобетон, кирпич, монолитные конструкции) вертикальная прокладка к розеткам и выключателям выполняется плоским кабелем открытым способом, без предварительного штробления вертикальных поверхностей. Кабель фиксируется непосредственно к стене при помощи специализированных полимерных скоб-дюбелей. Физико-технологическое обоснование данного решения заключается в том, что толщина плоского кабеля не превышает 5–6 мм, что позволяет полностью укрыть его стандартным слоем финишной штукатурки (15–20 мм) без разрушения структуры и снижения несущей способности стенового блока.
При этом горизонтальные участки трасс, проходящие по потолку (под последующую подшивку) или по уровню чернового пола, в обязательном порядке затягиваются в защитную гофрированную трубу из ПВХ. Гофра предохраняет изоляцию от механического повреждения при заливке полусухой или мокрой стяжки пола.

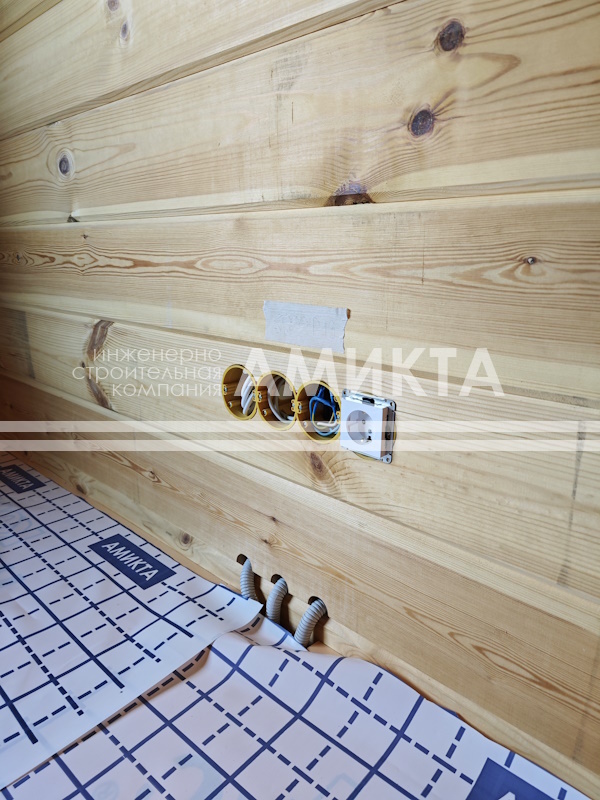

В деревянных брусовых домах и каркасных коттеджах применяется исключительно скрытый монтаж силовых линий в ПВХ-гофре во внутренних полостях стен, перекрытий и лаг. Для монтажа установочных изделий используются только специализированные самозатухающие подрозетники, выполненные из огнестойкого полимера. Риск применения стандартных пластиковых подрозетников в деревянной стене заключается в следующем: при ухудшении контакта в зажимах розетки со временем возникает лавинообразный нагрев металлических элементов. Обычный пластик плавится и передает тепловую энергию на сухие деревянные волокна, провоцируя скрытое тление внутри замкнутого каркаса. Самозатухающий полимер при нагревании выделяет компоненты, блокирующие доступ кислорода к точке контакта, локализуя очаг термического воздействия.
Функциональная архитектура распределительного щита и узлы автоматики

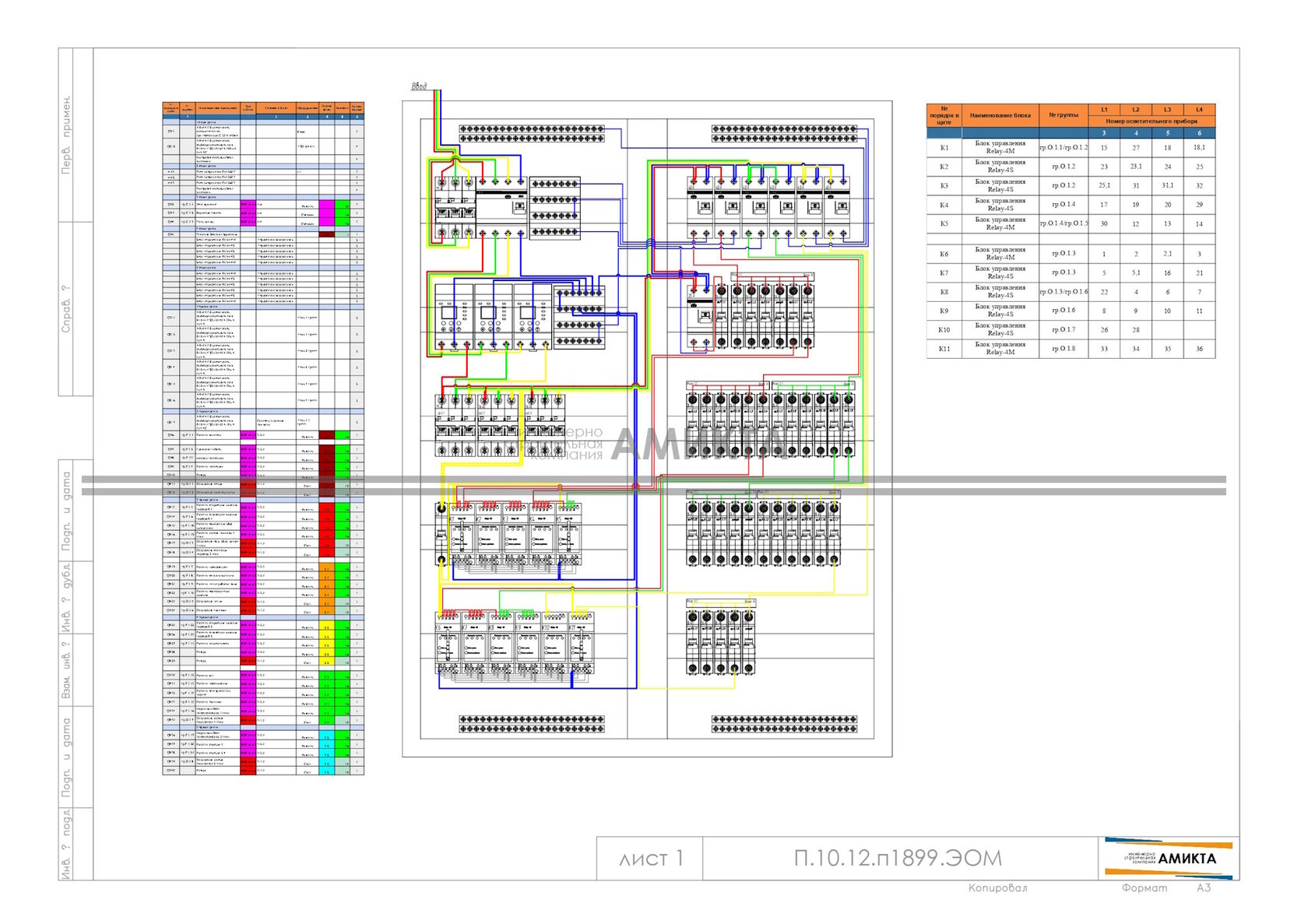

Центральный распределительный щит загородного дома в Подмосковье проектируется как многоуровневая система защиты, компенсирующая риски аварийных режимов внешних сетей Московской области. Стандартная защитная цепочка компонуется в строгой последовательности: вводной автоматический выключатель, реле напряжения, групповые устройства защитного отсекания тока (УЗО) и индивидуальные автоматические выключатели дифференцированных линий.
Обязательным элементом щита является реле напряжения, оснащенное встроенным датчиком термозащиты. Этот модуль непрерывно измеряет параметры входящего тока по всем трем фазам и разрывает цепь при выходе значений за безопасные рамки (ниже 190 В или выше 245 В). Смысл наличия датчика термозащиты внутри самого реле заключается в контроле качества затяжки винтовых клемм. При ослаблении контакта в месте соединения провода и реле резко возрастает переходное сопротивление, что ведет к сильному выделению тепловой энергии. Встроенный термодатчик фиксирует критический нагрев узла и отключает нагрузку до момента оплавления корпуса прибора и возгорания соседних модулей в щите.
Для расширения функционала и повышения комфорта эксплуатации в архитектуру щита встраиваются дополнительные узлы автоматизации:
- Астрономическое реле: управляет контурами фасадного и ландшафтного освещения. Настройка прибора выполняется по точным географическим координатам объекта в Подмосковье. Реле самостоятельно вычисляет время заката и рассвета для текущего дня года, сдвигая график включения без использования внешних оптических датчиков, которые часто ложно срабатывают от загрязнения или засветки автомобильными фарами.
- Блок автоматического ввода резерва (АВР): управляет переключением питания дома на бензиновый или дизельный генератор при полном исчезновении напряжения во внешней сети, исключая встречный ток при возобновлении центрального электроснабжения.
- Импульсные реле: позволяют организовать управление отдельными группами света из нескольких точек (коридоры, пролеты лестниц) при помощи кнопочных выключателей звонкового типа, что сокращает общую протяженность кабельных линий в доме.
Комплексный монтаж слаботочных и информационных сетей

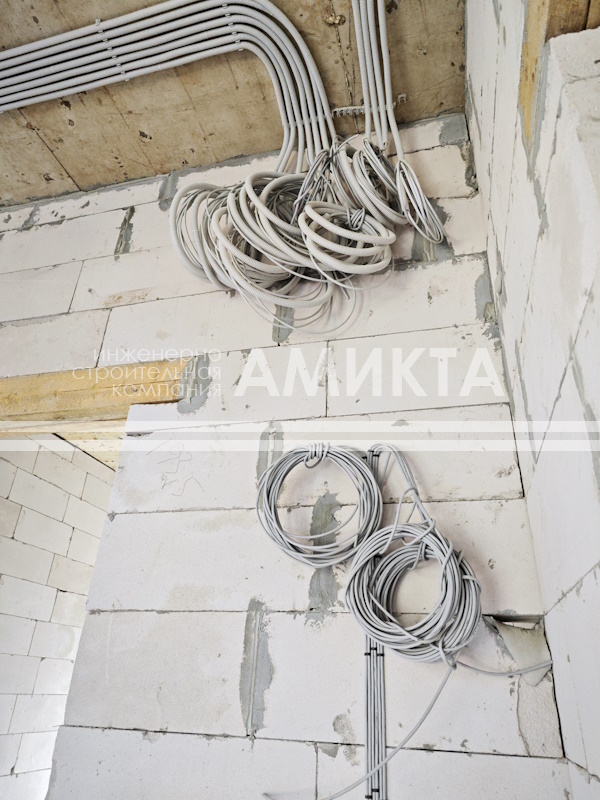

Проектирование структурированной кабельной системы (СКС) дома выполняется параллельно с расчетом силовых трасс. В состав слаботочного комплекса входят магистрали для бесшовного интернета Wi-Fi (витая пара категории Cat6), телевизионные коаксиальные кабели, а также линии для подключения систем видеонаблюдения и видеодомофонии.
Критерии верификации электромонтажа: аудит скрытых дефектов и узлов
Надежность электрической сети проверяется по строгому регламенту технологических процедур. Квалифицированный монтаж отличается от кустарного выполнением пяти инженерных правил.
1. Способ фиксации и оконцевания многопроволочных жил
При подключении гибких многожильных проводов в зажимы автоматических выключателей, торцы проводов в обязательном порядке опрессовываются втулочными наконечниками НШВИ или НШВ. Прямой зажим незащищенного многожильного провода винтом автомата недопустим. Винтовой механизм при затягивании перерезает отдельные медные проволоки, что снижает реальное сечение кабеля, увеличивает переходное сопротивление и приводит к локальному оплавлению клеммы под нагрузкой.
2. Технология соединения кабеля в распределительных коробках
Единственным способом расключения розеточной сети при скрытом монтаже в загородных домах Подмосковья является опрессовка медных жил при помощи толстостенных гильз ГМЛ с использованием гидравлического или механического пресс-инструмента. После обжатия узел изолируется термоусадочной трубкой с внутренним клеевым слоем. Применение скруток на силовых линиях с высокой нагрузкой приводит к постепенному окислению поверхности меди, лавинообразному нагреву коробки и риску обрыва цепи.
3. Балансировка трехфазной нагрузки и исключение перекоса фаз
При выделенной мощности 15 кВт на дом распределение потребителей по трем фазам должно выполняться равномерно, с учетом коэффициента одновременности работы электроприборов. Ошибка распределения, когда все мощные бытовые приборы кухонной зоны и бойлерной вешаются на одну фазу, приводит к перекосу фаз на вводном распределительном устройстве. На перегруженной фазе происходит падение напряжения ниже 180 В, что вызывает срабатывание реле напряжения и полное обесточивание защищаемых линий, в то время как две другие фазы остаются незадействованными.
4. Измерение параметров сопротивления изоляции мегомметром
Перед сдачей объекта и финишной отделкой стен все кабельные линии проверяются под напряжением. Тестирование позволяет выявить скрытые повреждения оболочки кабеля, которые могли произойти во время протяжки сквозь строительные конструкции, острые края металлических профилей гипсокартона или при креплении гофры скобами.
5. Обустройство независимого заземляющего устройства
Для обеспечения срабатывания дифференциальной защиты вокруг дома монтируется независимый контур заземления. Сопротивление растеканию тока контура заземления для сети 380 В не должно превышать 10 Ом согласно правилам устройства электроустановок (ПУЭ). Недопустимо использовать в качестве заземлителя случайные металлические штыри малой длины. Инженеры применяют метод глубинного забивания омедненных стержней на глубину до 6–9 метров, где параметры влажности грунта стабильны в течение всего года, что гарантирует сохранение расчетного сопротивления сети в засушливые и морозные периоды.
Сравнительная таблица дефектов при монтаже электрики
Вопросы и ответы
- Какая марка кабеля применяется в качестве основного проводника для всех типов строений? В качестве основного проводника применяется медный кабель марки ВВГнг-LS, не поддерживающий горение и обладающий низким дымовыделением при групповой прокладке.
- Как выполняется вертикальная прокладка кабеля к розеткам и выключателям в домах с негорючим основанием стен? Вертикальная прокладка к розеткам и выключателям в домах из газобетона, кирпича и монолита выполняется плоским кабелем открытым способом, без предварительного штробления, с фиксацией к стене полимерными скобами-дюбелями.
- Каково физико-технологическое обоснование прокладки плоского кабеля без штробления по негорючим стенам? Толщина плоского кабеля не превышает 5–6 мм, что позволяет полностью укрыть его стандартным слоем финишной штукатурки толщиной 15–20 мм без разрушения структуры и снижения несущей способности стенового блока.
- Как защищаются кабельные трассы при горизонтальной прокладке по потолку или по черновому полу? Горизонтальные участки трасс в обязательном порядке затягиваются в защитную гофрированную трубу из ПВХ для предотвращения механических повреждений изоляции при заливке стяжки пола.
- Какие подрозетники необходимо использовать при скрытом монтаже во внутренних полостях деревянных стен? Применяются исключительно специализированные самозатухающие подрозетники, выполненные из огнестойкого полимера.
- В чем заключается опасность использования стандартных пластиковых подрозетников в деревянных домах? При ухудшении контакта в зажимах розетки возникает лавинообразный нагрев металлических элементов, из-за чего обычный пластик плавится и передает тепловую энергию на сухие деревянные волокна, провоцируя скрытое тление внутри замкнутого каркаса.
- Каков принцип работы самозатухающего полимера подрозетника при возникновении аварийного нагрева? Самозатухающий полимер при нагревании выделяет компоненты, блокирующие доступ кислорода к точке контакта, что локализует очаг термического воздействия.
- Какова проектная последовательность компоновки модулей в центральном распределительном щите? Защитная цепочка распределительного щита компонуется в строгой последовательности: вводной автоматический выключатель, реле напряжения, групповые устройства защитного отключения (УЗО) и индивидуальные автоматические выключатели.
- Каковы рабочие параметры срабатывания реле напряжения по защите отсечки тока? Модуль непрерывно измеряет параметры входящего тока по трем фазам и разрывает цепь при выходе значений за безопасные рамки: ниже 190 В или выше 245 В.
- Зачем в реле напряжения встраивается внутренний датчик термозащиты? Датчик осуществляет непрерывный контроль качества затяжки винтовых клемм. При ослаблении контакта растет переходное сопротивление и выделяется тепловая энергия. Датчик фиксирует критический нагрев и отключает нагрузку до момента оплавления корпуса и возгорания соседних модулей.
- На каком принципе базируется автоматическая работа астрономического реле времени? Прибор настраивается по точным географическим координатам объекта в Подмосковье и самостоятельно вычисляет время заката и рассвета для текущего дня года, сдвигая график включения без использования внешних оптических датчиков.
- Каково назначение блока автоматического ввода резерва в системе электроснабжения дома? Блок АВР управляет переключением питания дома на бензиновый или дизельный генератор при полном исчезновении напряжения во внешней сети, полностью исключая встречный ток при возобновлении центрального электроснабжения.
- Каковы последствия нарушения технологии подключения гибких многожильных проводов без оконцевания? Винтовой механизм автомата при затягивании перерезает отдельные медные проволоки, что снижает реальное сечение кабеля, увеличивает переходное сопротивление и приводит к локальному оплавлению клеммы под нагрузкой.
- Какая технология применяется для неразъемного соединения медных жил в распределительных коробках? Применяется исключительно метод опрессовки медных жил при помощи толстостенных гильз ГМЛ с использованием гидравлического или механического пресс-инструмента, с последующей изоляцией термоусадочной трубкой с внутренним клеевым слоем.
- Каковы последствия ошибки распределения нагрузок по фазам на вводно-распределительном устройстве коттеджа? Неравномерное распределение приводит к перекосу фаз. На перегруженной фазе происходит падение напряжения ниже 180 В, что вызывает срабатывание реле напряжения и полное обесточивание защищаемых линий.
