Двухконтурный котёл - это отопительный агрегат с двумя независимыми теплообменниками в одном корпусе. Первичный теплообменник нагревает теплоноситель для системы отопления. Вторичный пластинчатый теплообменник мгновенно нагревает проточную воду для горячего водоснабжения. Трёхходовой клапан переключает потоки между контурами. Такая конструкция исключает необходимость в отдельном бойлере, но ограничивает производительность ГВС (системы горячего водоснабжения) и создаёт зависимость между отоплением и водоразбором.
Устройство двухконтурного газового котла
Двухконтурный котёл состоит из нескольких функциональных узлов, каждый из которых выполняет строго определённую задачу.
Первичный теплообменник - отвечает за отопление. Изготавливается из меди или нержавеющей стали. Горелка нагревает стенки теплообменника, от которых тепло передаётся циркулирующему теплоносителю - воде или незамерзающей жидкости. Отсюда нагретый теплоноситель поступает в систему отопления: радиаторы, тёплый пол или их комбинацию.
Вторичный пластинчатый теплообменник - узел ГВС. Представляет собой набор тонких металлических пластин, между которыми протекают два потока: горячий теплоноситель с первичного контура и холодная проточная вода из водопровода. Теплообмен происходит через стенки пластин без смешивания потоков. Вода нагревается по мере прохождения через теплообменник.
Трёхходовой клапан - переключающий механизм. При открытии крана горячей воды датчик протока фиксирует движение воды и подаёт сигнал на клапан. Тот перекрывает подачу теплоносителя в отопительный контур и направляет его во вторичный теплообменник. При закрытии крана клапан возвращает поток в исходное положение.
Газовая горелка с модуляцией мощности - источник тепла. Современные котлы оснащаются горелками с плавным регулированием мощности от 30 до 100%. Это позволяет избежать циклического включения-выключения и поддерживать стабильную температуру теплоносителя.
Вентилятор принудительного удаления продуктов сгорания - обеспечивает тягу в коаксиальном или раздельном дымоходе. Коаксиальный дымоход совмещает подачу воздуха для горения и удаление дымовых газов в одной конструкции. Раздельный дымоход требует отдельного канала для подачи воздуха.
Циркуляционный насос - создаёт давление для движения теплоносителя по системе отопления. Встроен в корпус котла или устанавливается отдельно на обратной магистрали.
Расширительный бак - компенсирует тепловое расширение теплоносителя при нагреве. В двухконтурных котлах обычно встроенный, объёмом 6–10 литров.
Группа безопасности - включает предохранительный клапан, манометр и воздухоотводчик. Защищает систему от избыточного давления и воздушных пробок.
Принцип работы двухконтурного котла
Работа двухконтурного котла строится на чётком разделении двух режимов: отопления и горячего водоснабжения.
Режим отопления
Горелка зажигается по сигналу комнатного термостата или погодозависимого регулятора, и пламя нагревает первичный теплообменник. Циркуляционный насос прокачивает теплоноситель через теплообменник, откуда он поступает в систему отопления - радиаторы или контуры тёплого пола. Остывший теплоноситель возвращается обратно в котёл. Температура поддерживается на заданном уровне благодаря модуляции мощности горелки.
Режим ГВС
При открытии крана горячей воды холодная вода из водопровода начинает двигаться через вторичный пластинчатый теплообменник, датчик протока фиксирует движение воды и подаёт сигнал на трёхходовой клапан. Клапан перекрывает подачу теплоносителя в отопительный контур и направляет его во вторичный теплообменник. Горячий теплоноситель нагревает проточную воду через стенки пластин, и нагретая вода поступает к точке потребления.
Приоритет ГВС
Критически важный момент: при открытии крана горячей воды отопление временно отключается, и вся мощность котла переключается на нагрев воды. Это означает, что в момент водоразбора радиаторы и тёплый пол не получают тепло. После закрытия крана система возвращается в отопительный режим. В холодное время года это приводит к остыванию помещений во время длительного водоразбора (например, при принятии ванны).
Падение мощности в режиме ГВС
Номинальная мощность котла указана для режима отопления. В режиме ГВС часть мощности расходуется на нагрев воды, и реальная тепловая мощность отопления снижается на 20-30%. Котёл мощностью 24 кВт в режиме ГВС отдаёт в отопление около 17-19 кВт, что необходимо учитывать при расчёте оборудования.
В чём разница между одноконтурным и двухконтурным котлом
Разница заключается не только в наличии или отсутствии второго теплообменника. Это два разных подхода к организации теплоснабжения дома. Одноконтурный котёл с бойлером косвенного нагрева - это два независимых контура. Бойлер представляет собой ёмкость объёмом 100, 150 или 200 литров с встроенным змеевиком. Теплоноситель из котла циркулирует через змеевик бойлера и нагревает воду в баке. Температура воды в бойлере поддерживается автоматически - котёл включается по датчику температуры бойлера. При открытии крана горячая вода поступает из бойлера, а отопление продолжает работать в штатном режиме.
Плюсы и минусы двухконтурного котла
Плюсы
Компактность. Весь функционал (отопление и ГВС) в одном корпусе. Не требуется отдельный бойлер, группа циркуляции, дополнительные трубопроводы. Экономия места в котельной.
Отсутствие бойлера. Нет необходимости в накопительной ёмкости, месте для её установки, подключении группы быстрого монтажа.
Мгновенный нагрев воды. Вода нагревается по мере использования. Нет ограничения объёма - можно пользоваться горячей водой сколь угодно долго, пока работает котёл.
Меньшая первоначальная стоимость. Стоимость двухконтурного котла на 20-30% ниже, чем комплекта из одноконтурного котла и бойлера косвенного нагрева. Монтаж также дешевле - меньше труб, меньше узлов, меньше часов работы.
Минусы
Ограниченная производительность ГВС. Стандартный двухконтурный котёл мощностью 24 кВт обеспечивает производительность ГВС 10-12 л/мин при нагреве на 30°C. Этого достаточно для душа, но недостаточно для одновременной работы двух точек водоразбора - например, душа и кухни.
Температурные скачки. Проточный нагрев зависит от расхода воды. При переменном расходе (например, при частичном закрытии крана) температура воды меняется. Смеситель в душе приходится подстраивать. Современные котлы снабжены датчиками протока и регуляторами, но полностью устранить скачки невозможно.
Приоритет ГВС отключает отопление. При открытии крана горячей воды вся мощность уходит на ГВС. Отопление временно останавливается. В холодное время года это приводит к остыванию помещений. Длительный водоразбор (например, ванна на 150-200 литров) может снизить температуру в доме на 2-3°C.
Накипь во вторичном теплообменнике. Пластинчатый теплообменник имеет мелкие каналы между пластинами. При жёсткой воде (>7 мг-экв/л) накипь быстро откладывается на стенках каналов, снижая теплопередачу. Производительность ГВС падает на 30-40% за 2-3 года эксплуатации.
Критическая зависимость от давления водопровода. Минимальное давление для стабильной работы ГВС - 0,3-0,5 бар. При давлении ниже 0,3 бар датчик протока не срабатывает, котёл не переходит в режим ГВС. В частных домах с индивидуальным водозабором или в районах с нестабильным давлением это становится проблемой.
Срок службы. Средний срок службы двухконтурного котла - 10-12 лет. Интенсивная работа вторичного теплообменника, частое переключение трёхходового клапана, термические нагрузки сокращают ресурс оборудования.
Когда двухконтурный котёл оправдан
Двухконтурный котёл - не универсальное решение. Его применение оправдано в строго ограниченном числе случаев.
Объект до 60-80 м² с одной точкой водоразбора. Маленькая квартира, дача, гостевой дом. Низкая тепловая нагрузка на отопление позволяет использовать компактный котёл мощностью 12-18 кВт. Одна точка водоразбора исключает конфликт за ресурс.
Ограниченное пространство в котельной. Отсутствие места для установки бойлера косвенного нагрева объёмом 100-200 литров.
Низкий расход горячей воды, отсутствие ванны. Душевая кабиной, кухонная мойка - точки с коротким циклом водоразбора без необходимости в большом объёме горячей воды. Проточный нагрев в этом случае справляется с задачей.
Временное проживание. Дача или гостевой дом, где проживают 1-2 человека в режиме выходного дня.
Наш опыт
За многолетнюю практику проектирования и монтажа отопления в Санкт-Петербурге, Ленинградской области, Москве и Московской области было оправдано только два случая установки двухконтурного котла. Оба - гостевые дома сезонного проживания на одного-двух человек, с ограниченным пространством в котельной, отсутствием ванны и тропического душа. Во всех остальных случаях технически корректным решением оказывался одноконтурный котёл с бойлером косвенного нагрева.

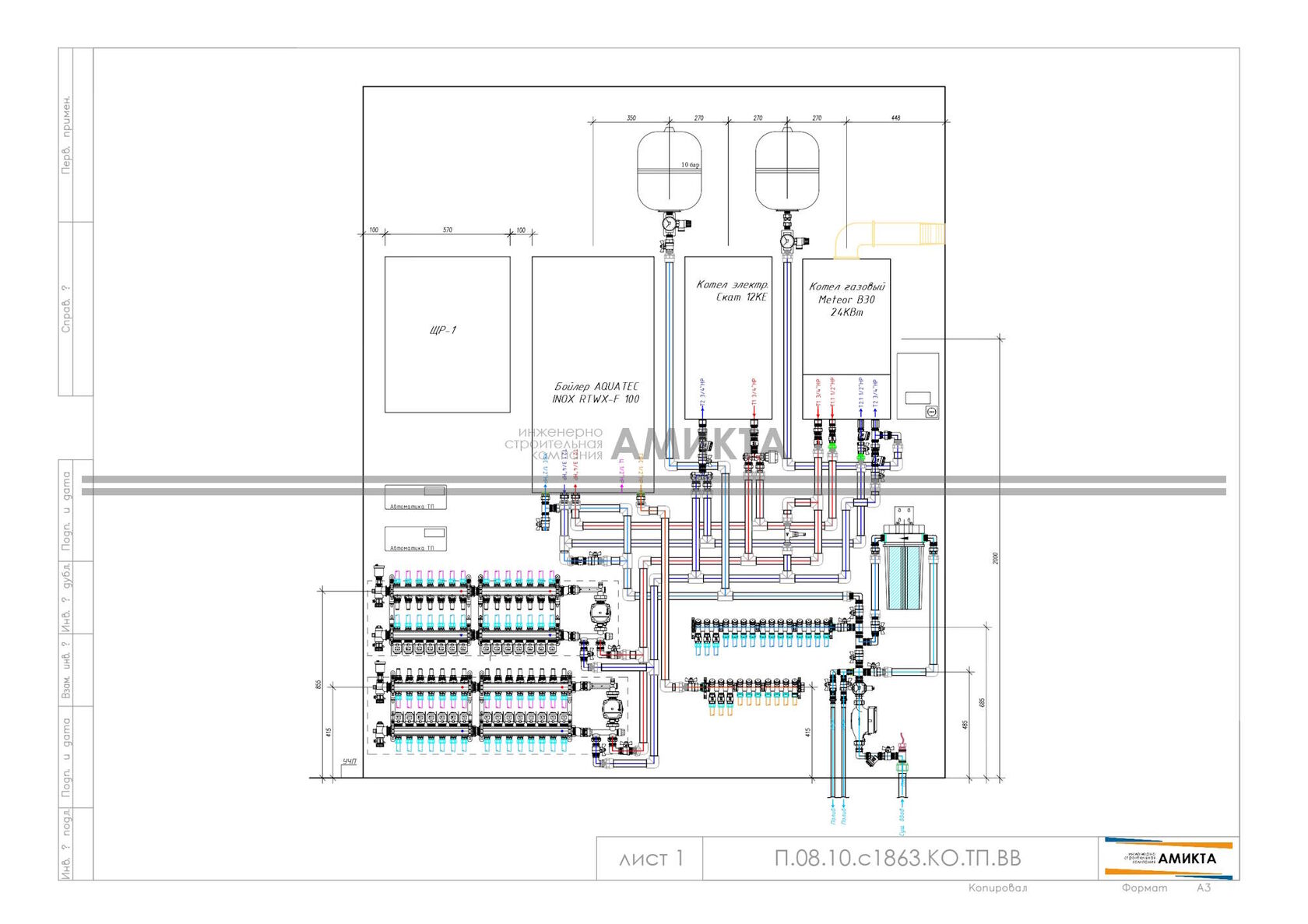

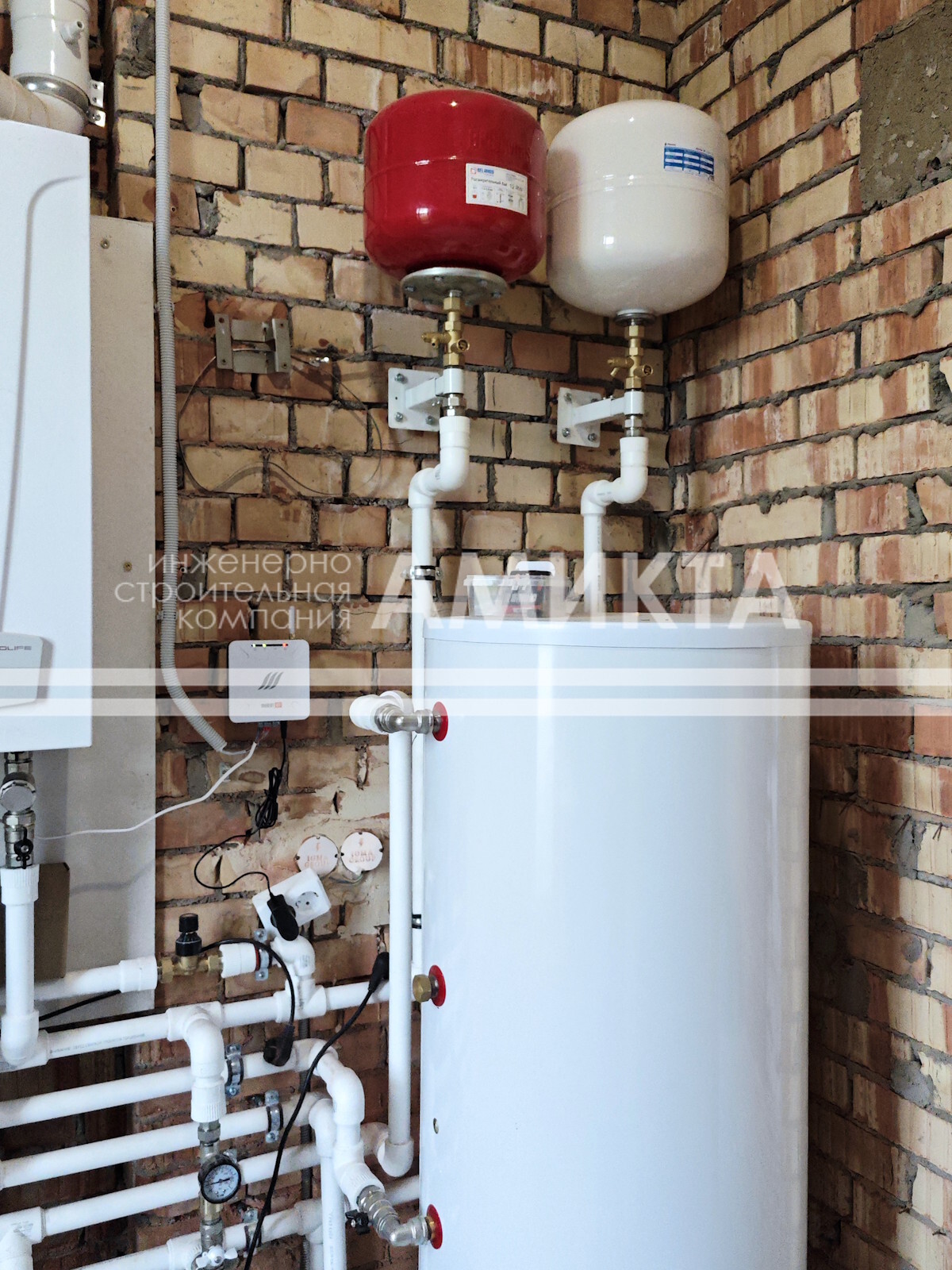

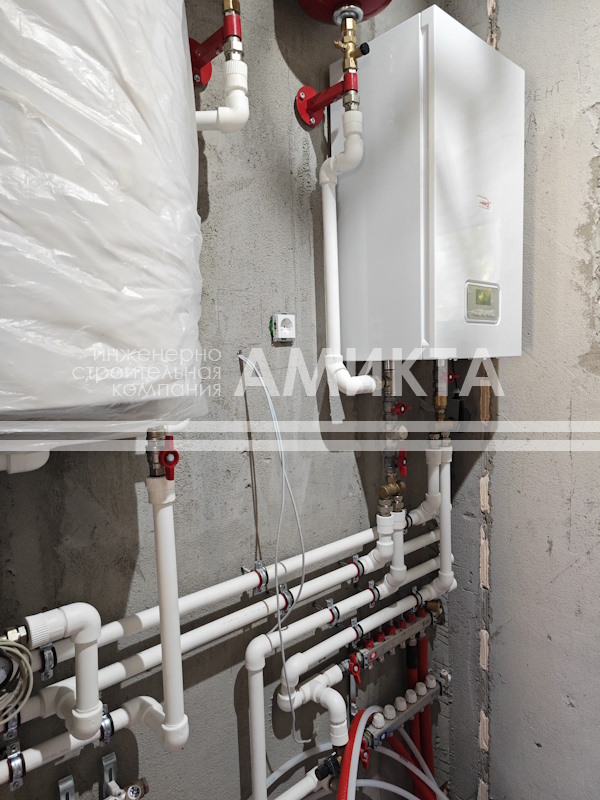

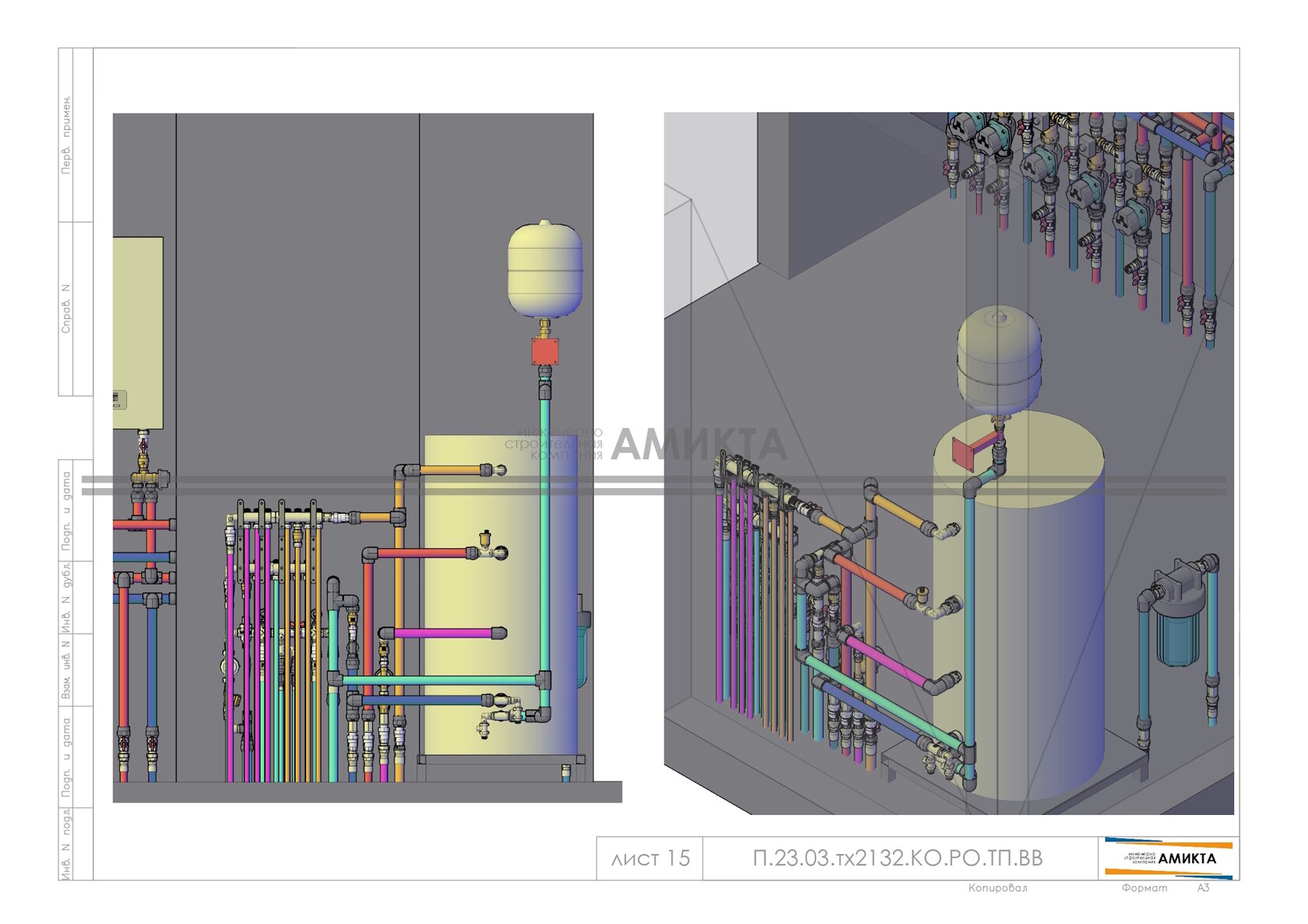

Почему одноконтурный котёл с бойлером косвенного нагрева надёжнее
Бойлер косвенного нагрева - это ёмкость с встроенным змеевиком. Теплоноситель из котла циркулирует через змеевик и нагревает воду в баке. Принципиальное отличие от двухконтурного котла - накопительный, а не проточный нагрев.
Независимость контуров
Отопление и ГВС работают параллельно. Котёл нагревает теплоноситель для системы отопления. Через трёхходовой клапан или отдельный контур часть теплоносителя направляется в змеевик бойлера. При открытии крана горячей воды отопление не отключается, и температура в доме остаётся стабильной независимо от интенсивности водоразбора.
Стабильная температура ГВС
Вода в бойлере нагревается до заданной температуры (обычно 55-60°C), и поддерживается с точностью ±1°C. При открытии крана поступает вода стабильной температуры, что критично для комфорта - особенно в душе, где скачки ±5°C при проточном нагреве создают дискомфорт.
Объём бойлера
Объём подбирается под реальные потребности:
- 100 литров - 1-2 человека, душ + кухня
- 150 литров - семья 3 человека, ванна + душ
- 200 литров - семья 4 человека, две ванны или ванна + душ одновременно
Бойлер 200 литров нагревается за 30-40 минут котлом мощностью 24 кВт. После нагрева котёл возвращается к отоплению. Время восстановления температуры после полного водоразбора - 20-30 минут.
Срок службы
Одноконтурный котёл работает в более щадящем режиме - нет постоянного переключения между контурами, нет термических ударов вторичного теплообменника. Средний срок службы - 15-20 лет. Бойлер косвенного нагрева - 10-15 лет. Змеевик легко промывается при профилактическом обслуживании раз в 2-3 года.
Независимость от давления водопровода
Бойлер наполняется водой при любом давлении. Даже при давлении 0,2 бара вода поступает в бак и нагревается. При открытии крана давление в системе ГВС создаётся насосом циркуляции или гравитационно. Это критично для частных домов с индивидуальными водозаборами.
Технические требования к монтажу двухконтурного котла
Монтаж двухконтурного котла требует соблюдения ряда технических условий, отсутствие которых приводит к снижению эффективности или преждевременному выходу оборудования из строя.
Давление воды в водопроводе
Минимальное давление холодной воды на входе в котёл - 0,3-0,5 бар. Оптимальное - 1,5-3 бара. При давлении ниже 0,3 бар датчик протока не срабатывает, и котёл не переходит в режим ГВС. При давлении выше 4 бар требуется редуктор - избыточное давление создаёт гидроудары и повреждает трёхходовой клапан.
Жёсткость воды
Жёсткость воды свыше 7 мг-экв/л требует установки смягчителя или полифосфатного фильтра. Накипь откладывается на пластинах вторичного теплообменника, снижая теплопередачу. При жёсткости 10 мг-экв/л и выше производительность ГВС падает на 30-40% уже за первый год эксплуатации. Смягчитель устанавливается на подачу холодной воды перед котлом.
Фильтр грубой очистки
Устанавливается на подачу холодной воды перед котлом. Защищает вторичный теплообменник и трёхходовой клапан от песка, ржавчины и механических примесей. Рекомендуется фильтр с сеткой 100-150 мкм с манометром для контроля загрязнённости.
Нормативные документы
Монтаж котлов должен выполнятся в соответствии с:
- СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
- ПУЭ - Правила устройства электроустановок
- Инструкциями производителя оборудования
Типичные ошибки при выборе и установке двухконтурного котла
Недоучёт падения мощности в режиме ГВС
Частая ошибка: дом 150 м², расчётная мощность 15 кВт, выбирается котёл 18 кВт. В режиме ГВС реальная мощность отопления падает до 13-14 кВт. Дома не хватает тепла. Решение: закладывать номинальную мощность с запасом 25-30% на режим ГВС.
Игнорирование жёсткости воды
Установка двухконтурного котла в районе с жёсткой водой без смягчителя. Через 2-3 года производительность ГВС падает на 30-40%, и котёл не справляется с нагревом воды. Решение: чистка кислотным раствором или замена теплообменника. Профилактика: установка смягчителя при жёсткости >7 мг-экв/л.
Установка в неотапливаемом помещении
Котельная без отопления - гараж, сарай, подсобное помещение. При отключении электричества в мороз котёл остывает. Вода во вторичном теплообменнике замерзает и разрушает пластины. Ремонт невозможен - требуется замена теплообменника или всего котла. Решение: установка в отапливаемом помещении или обязательная система антизамерзания.
Отсутствие байпаса и обводной линии
Для сервисного обслуживания котла требуется возможность перекрытия и слива воды из системы ГВС без остановки водоснабжения дома. Отсутствие байпаса приводит к необходимости перекрывать воду во всём доме на время обслуживания. Решение: установка запорной арматуры и сливного крана на подводке к котлу.
Неправильный расчёт производительности ГВС
Выбор котла без учёта количества точек водоразбора. Котёл 24 кВт обеспечивает 10-12 л/мин. Этого хватает для одного душа. При одновременном открытии кухонного крана производительность делится - душ получает 6-7 л/мин, что недостаточно для комфортного приёма. Решение: либо ограничение одновременного водоразбора, либо переход на одноконтурный котёл с бойлером.
Вывод
Двухконтурный котёл - технически изящное решение, которое объединяет отопление и ГВС в одном корпусе. Его преимущества очевидны: компактность, меньшая первоначальная стоимость, отсутствие бойлера. Но эти преимущества оборачиваются ограничениями: зависимость от давления водопровода, температурные скачки, отключение отопления при водоразборе, чувствительность к жёсткости воды, сокращённый срок службы.
Для объектов площадью более 60 м², для домов с двумя и более точками водоразбора, для домов с ванной - технически корректным решением остаётся одноконтурный котёл с бойлером косвенного нагрева. Независимость контуров, стабильная температура ГВС, меньшие эксплуатационные расходы и больший срок службы перекрывают разницу в первоначальной стоимости.
Выбор оборудования должен опираться на теплотехнический расчёт, анализ водопотребления и реальные условия эксплуатации - а не на маркетинговые обещания универсальности.
Часто задаваемые вопросы
Чем отличается двухконтурный котёл от одноконтурного?
Двухконтурный котёл совмещает отопление и горячее водоснабжение в одном корпусе за счёт двух теплообменников. Одноконтурный котёл обеспечивает только отопление, для ГВС требуется отдельный бойлер косвенного нагрева. Двухконтурный компактнее и дешевле в установке, но уступает в стабильности ГВС и независимости контуров.
Может ли двухконтурный котёл работать на отопление и ГВС одновременно?
Нет. При открытии крана горячей воды трёхходовой клапан переключает весь теплоноситель на вторичный теплообменник. Отопление временно отключается. После закрытия крана система возвращается в отопительный режим.
Какая мощность двухконтурного котла нужна для дома 100 м²?
Базовый расчёт: 10 кВт. С климатической поправкой для СПб и Москвы – 13 кВт. С учётом падения мощности в режиме ГВС – котёл номинальной мощностью 16–18 кВт. Точный расчёт требует учёта теплопотерь: остекление, утепление, вентиляция.
Почему вода в душе то горячая, то холодная с двухконтурным котлом?
Температурные скачки связаны с проточным принципом нагрева. При изменении расхода воды – например, при частичном закрытии крана – меняется скорость прохождения воды через пластинчатый теплообменник, и температура на выходе колеблется на ±2–3°C.
Сколько лет служит двухконтурный котёл?
Средний срок службы – 10–12 лет. Ресурс сокращается при жёсткой воде: накипь в пластинчатом теплообменнике снижает производительность ГВС на 30–40% за 2–3 года и требует чистки каждые 1–2 года.
Нужен ли фильтр для двухконтурного котла?
Да. Фильтр грубой очистки на подачу холодной воды защищает вторичный теплообменник и трёхходовой клапан от песка и ржавчины. При жёсткости воды свыше 7 мг-экв/л требуется смягчитель или полифосфатный фильтр.
Можно ли установить двухконтурный котёл в неотапливаемом помещении?
Нет. При отключении электричества в мороз вода во вторичном теплообменнике замерзает и разрушает пластины. Ремонт невозможен – требуется замена теплообменника или всего котла. Котельная должна быть отапливаемой.
Что лучше для частного дома: двухконтурный котёл или одноконтурный с бойлером?
Для домов площадью более 80 м², с двумя и более точками водоразбора, с ванной – одноконтурный котёл с бойлером косвенного нагрева. Независимость контуров, стабильная температура ГВС, меньшие эксплуатационные расходы и больший срок службы перекрывают разницу в первоначальной стоимости.
Почему двухконтурный котёл дешевле в установке, чем одноконтурный с бойлером?
Нет бойлера, нет группы быстрого монтажа, меньше труб и меньше часов работы. Но эта экономия компенсируется более частым и дорогим обслуживанием.
Как часто чистить пластинчатый теплообменник двухконтурного котла?
При жёсткой воде – каждые 1–2 года. Без чистки производительность ГВС падает на 30–40% за 2–3 года. Бойлер косвенного нагрева требует профилактики раз в 2–3 года – промывка змеевика, замена анода.
