Проходные выключатели в загородном доме: эффективные схемы управления освещением

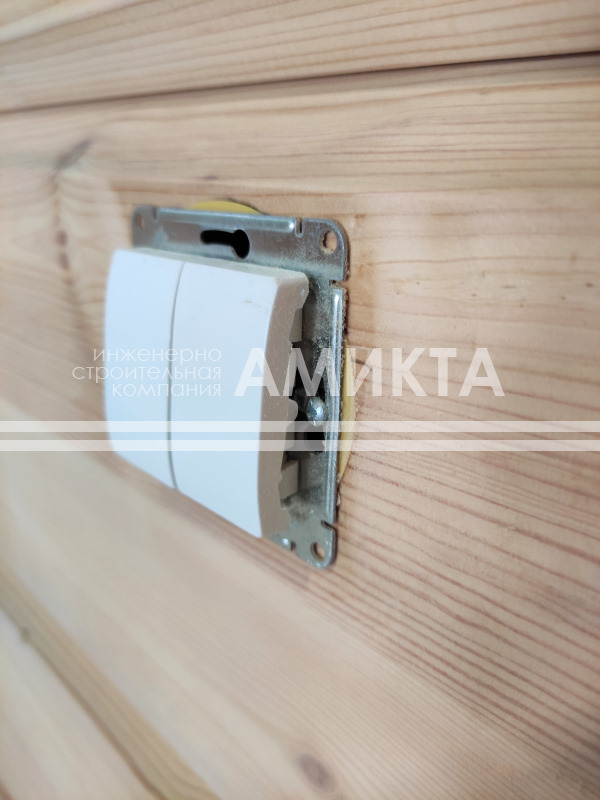

Комфорт проживания в просторном коттедже во многом зависит от продуманности инженерных решений. Одним из наиболее востребованных сценариев в электротехнике становится управление одним источником света из разных концов помещения или с разных этажей. Проходной переключатель обеспечивает независимый контроль освещения, что особенно актуально для длинных коридоров, лестничных маршей и мастер-спален. В отличие от стандартной модели, подобный механизм снабжен перекидным контактом. При нажатии клавиши устройство не просто размыкает цепь, а перенаправляет ток на одну из двух выходных клемм.
Принцип работы и монтаж электрики для двух точек управления
Для создания системы контроля из двух мест монтируются два одноклавишных проходных устройства. Фазный провод подключается к входному контакту первого узла, а два выхода соединяются с аналогичными разъемами второго механизма. С общего контакта второй точки питание уходит непосредственно к осветительному оборудованию. Манипуляция любой клавишей приводит к замыканию или размыканию электрической петли.
Проектирование электрики в данном случае требует прокладки трехжильного кабеля между точками управления. Такая конфигурация отличается высокой надежностью, поскольку в ней отсутствуют сложные электронные компоненты. Механическая система сохраняет работоспособность при любых электромагнитных помехах и скачках напряжения. Качественный монтаж электрики предполагает использование проводов с цветовой маркировкой жил, что упрощает сборку и последующее обслуживание сети. В частном доме такие решения позволяют, например, включить свет у входа в холл и выключить его уже в глубине комнаты.
Использование перекрестных переключателей в сложных схемах
Когда планируется настройка контроля из трех и более позиций, в цепь встраивается перекрестный выключатель. Он располагается в разрыве между двумя крайними проходными устройствами. Внутри перекрестного механизма находятся четыре контакта. При активации устройство перекрещивает две входящие линии, что позволяет менять состояние сети из промежуточной позиции.
Реализация подобного сценария требует более сложной кабельной разводки. К крайним точкам подводится трехжильный проводник, а к промежуточным позициям требуется прокладка четырехжильного кабеля. Увеличение числа мест контроля повышает плотность соединений в монтажных коробках. Загородный дом с большой площадью часто требует управления светом из четырех или пяти точек, что делает классическую схему громоздкой. В таких ситуациях возрастает риск ошибки при коммутации множества жил, поэтому маркировка каждого проводника становится обязательным этапом работ.
Применение импульсных реле для оптимизации электромонтажа
Для оптимизации схемы с большим количеством постов управления оправдано применение импульсного реле. Это устройство располагается в распределительном щите. Роль выключателей в такой системе выполняют кнопки звонкового типа без фиксации. При кратковременном нажатии на любую клавишу на катушку реле поступает сигнал, заставляющий ее сменить положение силовых контактов.
Параллельное соединение кнопок позволяет использовать провод малого сечения для управляющих цепей, что существенно экономит медь. Силовой провод прокладывается только от распределительного щита к светильнику. Подобный метод упрощает электроснабжение и минимизирует количество соединений внутри стен. В частном доме использование импульсных реле позволяет создавать гибкие сценарии, например, реализовать кнопку «выключить всё» у входной двери, которая одним нажатием обесточит все осветительные линии в коттедже.
Сравнение систем и выбор оптимального решения
Классическая схема с переключателями выигрывает в простоте компонентов. Она не зависит от исправности микросхем или катушек реле. Однако при организации контроля из множества мест объем кабельной продукции и сложность монтажа значительно возрастают. Это повышает стоимость работ и материалов.
Применение импульсного реле становится технически оправданным при наличии трех и более точек управления. Все кнопки подключаются параллельно, что упрощает диагностику и расширение системы в будущем. Силовая часть сети при этом остается максимально простой и надежной. Современные реле рассчитаны на десятки тысяч циклов срабатывания, что гарантирует их долгую службу без необходимости замены. Профессиональное проектирование электрики всегда учитывает баланс между стоимостью материалов и удобством последующей эксплуатации загородного дома.
Безопасность и нюансы эксплуатации
Эффективность любой системы управления светом зависит от качества исполнения контактных групп. При использовании проходных схем важно обеспечивать надежную фиксацию жил в клеммах, чтобы исключить их нагрев. Ошибка при подключении перекрестного узла способна заблокировать работу всей ветки, поэтому проверку работоспособности проводят на каждом этапе сборки.
Монтаж электрики в загородном доме должен выполняться с использованием кабелей, не поддерживающих горение, в защитной гофре. Вне зависимости от выбранной схемы управления, все линии освещения защищаются автоматическими выключателями в щите. Правильно спроектированные и реализованные инженерные системы обеспечивают безопасность и комфорт владельцев на протяжении многих лет. Выбор между классическими переключателями и импульсными реле основывается на конкретных задачах и архитектурных особенностях, которыми обладает ваш частный дом.
