Как устроена автономная система отопления на сжиженном газе?

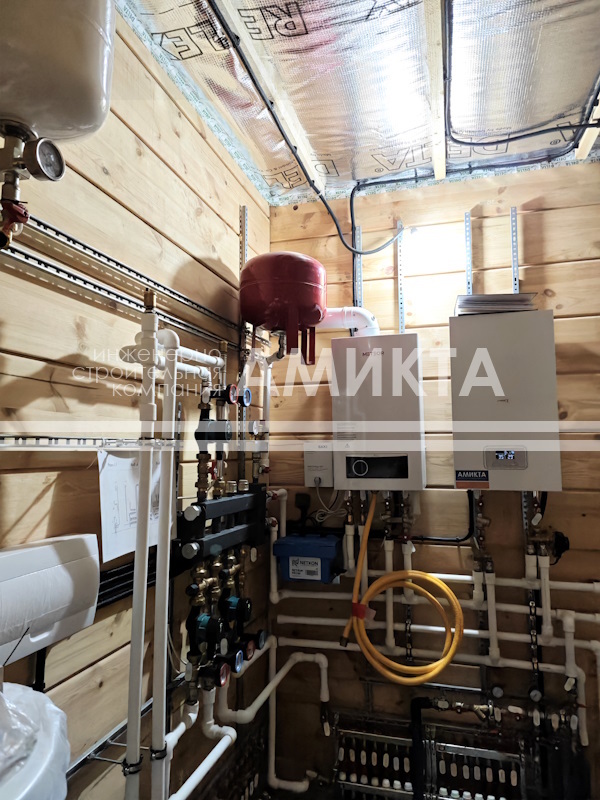

Автономное отопление загородного дома на сжиженном углеводородном газе (СУГ) конструктивно отличается от классических систем на магистральном метане. Пропан-бутановая смесь подается во внутренний газопровод коттеджа под определенным давлением через редукционную рампу. Внутри дома выстраивается жесткая техническая цепочка, уже конструктивно совпадающая с системами отопления на магистральном газе. Газовый котел подключается к распределительному коллектору, а коллектор распределяет потоки теплоносителя по контурам через насосно-смесительный узел. При этом каждая тепловая зона регулируется отдельно.
Физические свойства сжиженного газа диктуют особые требования к оборудованию. Плотность пропан-бутана выше плотности метана. Теплотворная способность СУГ также существенно превышает показатели природного газа, а дюзы для сжиженного газа имеют меньший диаметр проходного сечения. Обычный котел без предварительной модернизации на таком топливе работать не сможет, поэтому ему требуется обязательная замена форсунок горелки. Дополнительно выполняется механическая или электронная регулировка газового клапана, при которой инженер настраивает давление на форсунках в строгом соответствии с техническим паспортом оборудования. Без этого процесса происходит неполное сгорание смеси, копоть забивает теплообменник и падает КПД.
Физико-химические параметры топлива: метан и пропан-бутан
СУГ поставляется в виде жидкой фазы, которая испаряется внутри резервуара или рампы, превращаясь в пар перед подачей на горелку. Физические свойства газов определяют настройки автоматики.
Почему конденсационный котел эффективнее при работе на СУГ?
Расход сжиженного газа напрямую зависит от типа оборудования. Обычные конвекционные котлы выбрасывают в дымоход газы с температурой около 110-140 °C, вместе с которыми уходит часть неиспользованной тепловой энергии. Конденсационное котельное оборудование работает иначе, поскольку оно использует скрытую теплоту парообразования. Водяной пар, образующийся при горении пропан-бутана, конденсируется на стенках специального увеличенного теплообменника. В результате котел забирает дополнительную энергию, которая у традиционных агрегатов просто "уходит" в атмосферу.

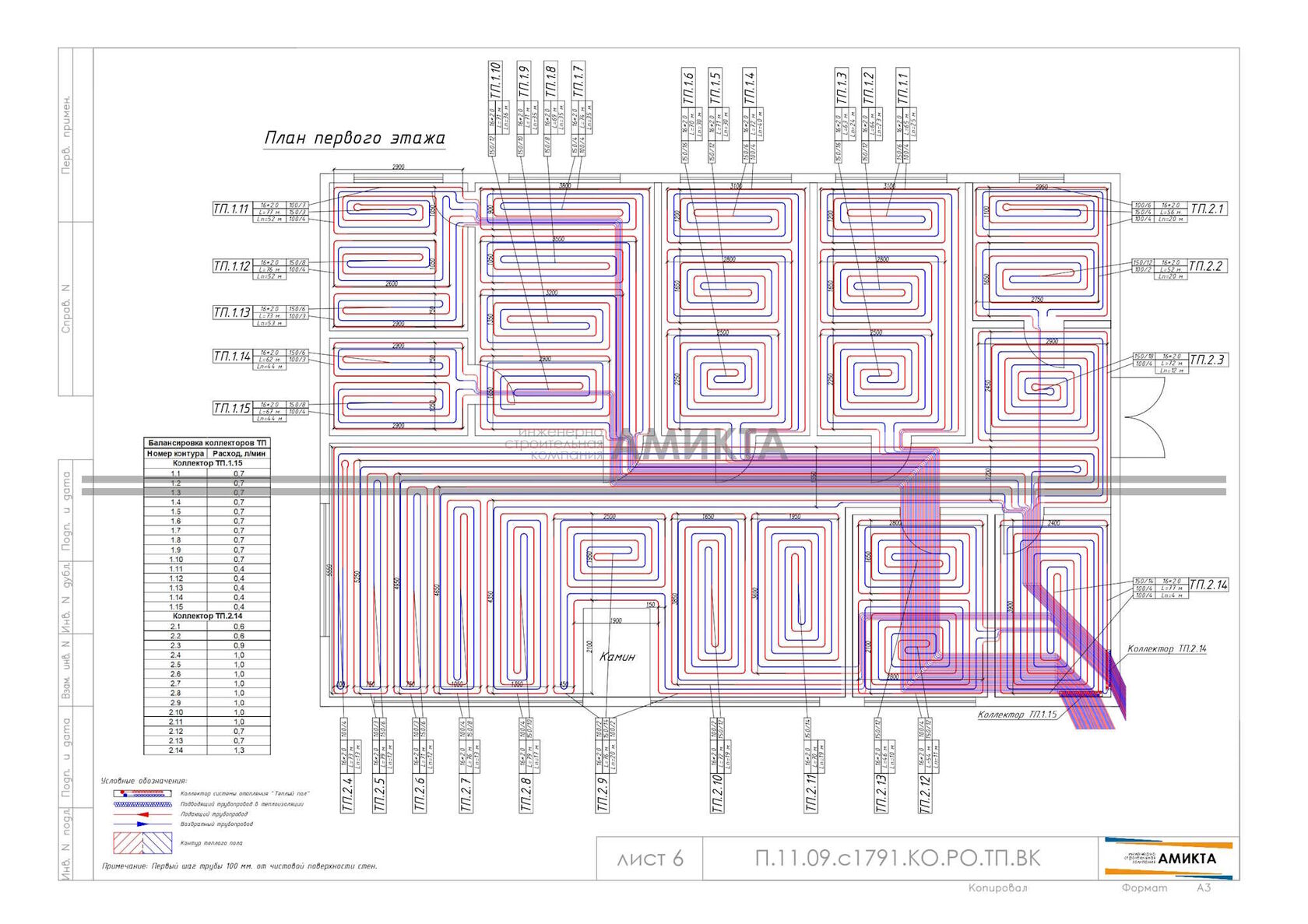

Максимальная эффективность конденсационной технологии достигается только в низкотемпературных режимах, где идеальной связкой становится комбинация конденсационного котла и водяного теплого пола. Чтобы запустить физический процесс конденсации, температура теплоносителя в обратной линии не должна превышать 50 °C. Это так называемая точка росы для продуктов сгорания СУГ. Если подключить такой котел к высокотемпературным радиаторам, где обратка составляет 65 °C, конденсация полностью прекратится. Прибор продолжит работать, но его КПД упадет до уровня обычного конвекционного аппарата. Низкотемпературный контур теплого пола с температурой обратной линии 30-35 °C заставляет котел постоянно работать в режиме максимальной теплоотдачи, благодаря чему расход сжиженного газа снижается до минимума.
Расход сжиженного газа: расчетные параметры для загородного дома
Физический расход пропан-бутана жестко привязан к теплопотерям дома и качеству утепления ограждающих конструкций. Для обогрева 10 кв. м площади дома в условиях климата Северо-Западного региона или Московской области требуется около 1 кВт тепловой энергии при стандартной высоте потолков до 3 метров. При сгорании 1 литра жидкой фазы СУГ выделяется примерно 7-7.4 кВтч энергии с учетом КПД котла.
Таблица ориентировочного расхода СУГ в отопительный период (для дома 150 кв. м)
Примечание: Данные приведены для стандартного коттеджа со средними теплопотерями 80 Вт/кв. м. При монтаже конденсационного оборудования и погодозависимой автоматики указанные цифры снижаются на 25-30%.
Экономия СУГ с помощью погодозависимой автоматики и программирования

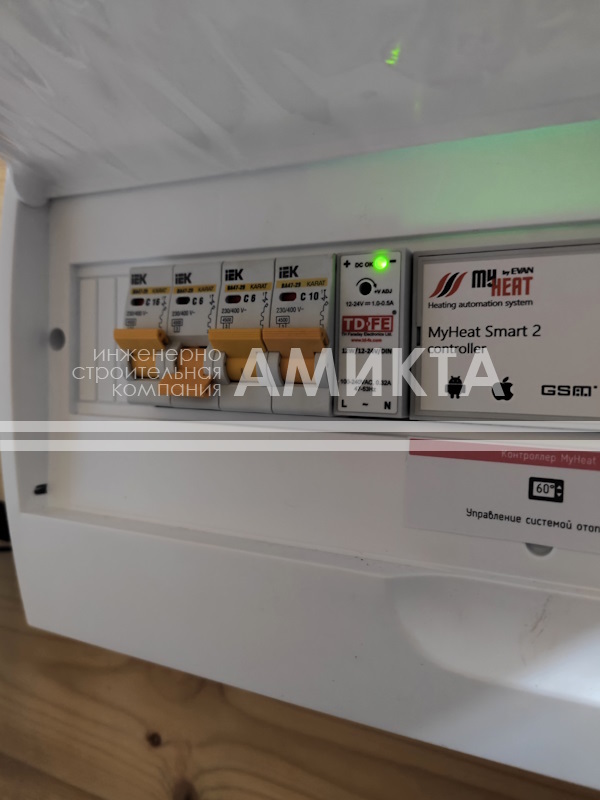

Ручное управление температурой в частном доме неизбежно приводит к перерасходу топлива, так как человек регулирует систему по факту, когда в помещениях становится слишком жарко или холодно. Из-за этого происходит инерционный перегрев комнат. Погодозависимая автоматика полностью исключает этот фактор, объединяя в единую цепь наружный датчик температуры воздуха, центральный контроллер котла и сервоприводы смесительного узла.
Система с погодозависимой автоматикой работает на опережение. Датчик на фасаде дома фиксирует похолодание еще до того, как остынут стены коттеджа, и моментально передает информацию на контроллер. Автоматика плавно увеличивает мощность горелки или меняет положение трехходового клапана на смесительном узле, в результате чего температура теплоносителя растет пропорционально падению уличной температуры.
Применение программируемых сценариев также дает дополнительный технический эффект за счет настройки временных интервалов в памяти контроллера. В ночные часы или в периоды отсутствия людей в доме автоматика снижает температуру до 15-17 °C. Снижение внутренней температуры всего на 1 °C уменьшает потребление газа примерно на 6%. Внедрение погодозависимого контроллера и настройки сценариев снижает общие затраты на покупку СУГ до 30%. При этом автоматика работает через удаленный доступ, передавая данные на смартфон и своевременно предупреждая о возможных отклонениях давления или электропитания.

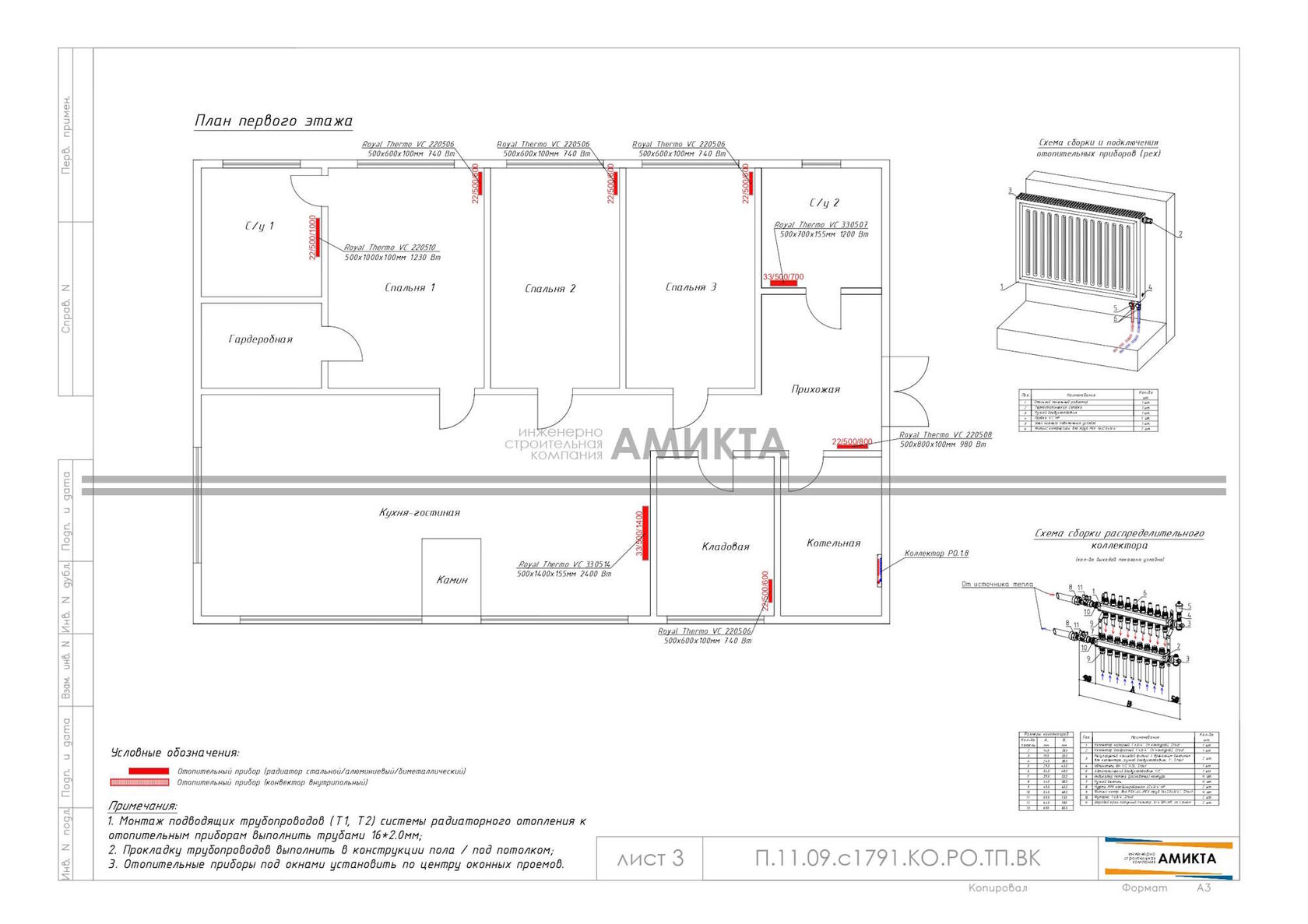

Особенности проектирования разводки отопления под автономный газ
Свойства пропан-бутана требуют строгого соблюдения правил безопасности. Сжиженный газ значительно тяжелее воздуха, поэтому при утечке он падает вниз, скапливаясь в любых углублениях, приямках и технологических нишах пола. По этой причине монтаж газового котельного оборудования на СУГ в подвалах, цокольных этажах или подземных уровнях частного дома категорически запрещен действующими нормативными документами (СП 62.13330.2011). Оборудование устанавливается исключительно на первом этаже в обособленном помещении либо в отдельно стоящем модуле. В котельной обязательно встраивается напольный датчик контроля загазованности, который при фиксации опасной концентрации газов подает сигнал на электромагнитный отсечной клапан, моментально перекрывающий подачу СУГ на вводе в дом.
Конструктивные особенности коттеджа полностью определяют схему разводки трубопроводов. В деревянных объектах или домах из бруса учитывается фактор естественной усадки и подвижности стен, поэтому оборудование монтируется с применением скользящих опор и компенсационных петель. Для домов из газобетона применяется иная логика. Газоблок обладает высоким термическим сопротивлением, из-за чего потери тепла через стены минимальны, но сам материал гигроскопичен и требует аккуратного штробления.

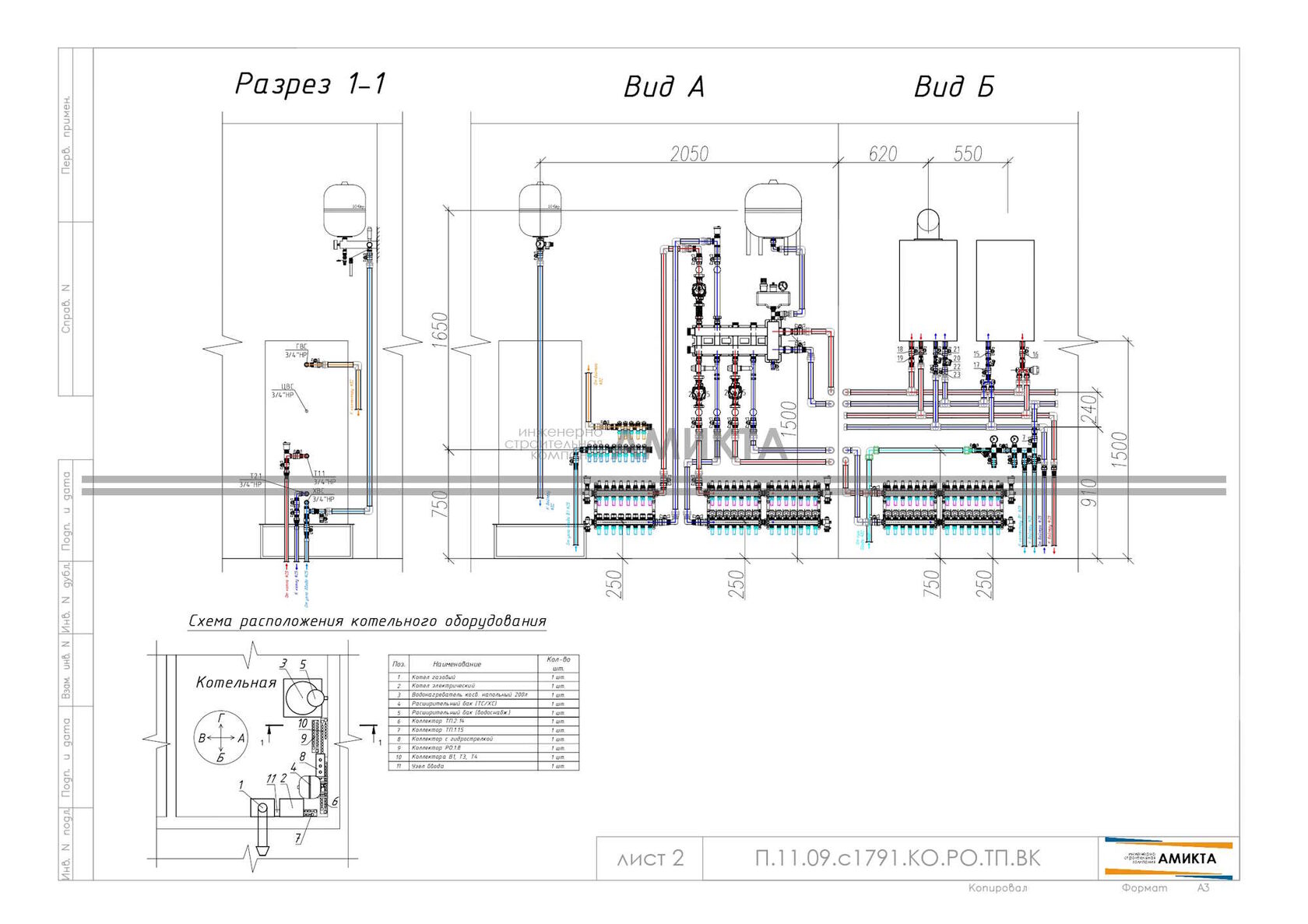

Сравнение технологических связок внутри котельной
Выбор схемы распределения теплоносителя определяет итоговую эффективность использования сжиженного газа. Различия режимов представлены в таблице:
Вся внутренняя разводка автономного отопления планируется так, чтобы минимизировать гидравлическое сопротивление. Четкий расчет диаметров распределительных коллекторов и трубопроводов гарантирует равномерное распределение тепла без установки избыточно мощных циркуляционных насосов, что снижает затраты на электроэнергию и повышает общую надежность автономной системы газового отопления.
Специфика подключения котельной к баллонным установкам
Если подача газа осуществляется не из подземного резервуара, а из мобильных баллонов, внутренняя инженерная обвязка проектируется с учетом ограниченного объема разовой раздачи топлива.
Один баллон объемом 50 литров содержит около 21 кг сжиженного газа (порядка 40 литров жидкой фазы). При сильном отборе газа жидкая фаза внутри баллона начинает интенсивно кипеть, забирая тепло из окружающей среды. Стенки баллона быстро покрываются инеем, физический процесс испарения прекращается, давление в системе падает, и котел останавливается по ошибке.
Правила организации баллонной рампы:
- Объединение в группы. Для стабильной работы котла мощностью 12-15 кВт требуется одновременное подключение не менее 4-6 баллонов через специальную газовую рампу с общим редуктором.
- Разделение на плечи. Рампа делится на два рабочих плеча - основное и резервное. Автоматический переключающий клапан переводит котел на резервное плечо, когда в основном заканчивается давление пропан-бутана.
- Размещение рампы. Газобаллонная установка монтируется снаружи дома в специальном утепленном металлическом шкафу с вентиляционными отверстиями. Размещение баллонов внутри жилых помещений или котельной строго запрещено по соображениям пожарной безопасности.
Нормативные требования к помещению автономной газовой котельной (по СП и СНиП)
При проектировании топочной зоны загородного дома под СУГ должны строго соблюдаться регламентированные параметры безопасности. Внутренние габариты помещения проверяются на соответствие строительным правилам.
Основные требования к котельной зоне:
- Объем помещения. Не менее 15 кубических метров для одного газового котла, при этом высота потолка обязана составлять минимум 2,5 метра.
- Естественное освещение. Площадь остекления окна рассчитывается исходя из физического объема комнаты: 0,03 кв. м площади чистого стекла на каждый кубический метр объема. Конструкция окна должна обязательно предусматривать открывающуюся форточку или фрамугу.
- Вентиляционный обмен. Требуется обеспечить трехкратный воздухообмен в час. Приток воздуха организуется через решетку в нижней части двери или стены (площадью не менее 0,02 кв. м), а вытяжка - через обособленный естественный вентиляционный канал, выведенный выше кровли дома.
- Материал стен. Ограждающие конструкции котельной должны иметь предел огнестойкости не менее EI 45 (коэффициент пожарной безопасности, препятствующий распространению огня в течение 45 минут).
Вопросы и ответы
- Чем технически отличается система отопления на СУГ от магистрального газоснабжения? Сжиженный газ обладает более высокой плотностью и теплотворной способностью, что требует обязательной замены форсунок горелки котла на аналоги с меньшим диаметром отверстия и точной настройки давления газового клапана.
- Почему при работе котла на сжиженном газе необходима его профессиональная настройка? Без калибровки давления на форсунках происходит неполное сгорание топлива, теплообменник быстро забивается копотью, а полезный коэффициент действия агрегата падает.
- В чем заключается ключевое преимущество конденсационных котлов при использовании СУГ? Конденсационные котлы используют скрытую теплоту парообразования, повторно забирая энергию из дымовых газов, что существенно повышает общий показатель эффективности работы.
- Какое условие является определяющим для запуска процесса конденсации в котле? Процесс эффективен только в низкотемпературных режимах, когда температура теплоносителя в обратной линии не превышает +50 градусов.
- Почему конденсационный котел в связке с радиаторами теряет часть своей эффективности? Радиаторы требуют высокотемпературного нагрева теплоносителя, что исключает возможность конденсации водяных паров, переводя котел в режим обычного конвекционного прибора.
- Как использование водяного теплого пола влияет на расход пропан-бутановой смеси? Низкотемпературный режим работы теплого пола позволяет поддерживать обратную линию в диапазоне +30–+35 градусов, обеспечивая постоянную конденсацию и максимальную экономию топлива.
- Какие факторы влияют на среднемесячный расход СУГ для дома площадью 150 квадратных метров? Расход определяется теплопотерями дома, качеством теплоизоляции стен и окон, а также эффективностью работы котельного оборудования и автоматики.
- Какую роль играет погодозависимая автоматика в управлении отоплением дома? Она замеряет температуру на улице и корректирует подачу теплоносителя до момента остывания помещений, предотвращая инерционный перегрев и лишний расход газа.
- Какой экономический эффект дает использование программируемых сценариев управления? Снижение температуры воздуха в ночные часы или в периоды отсутствия людей в доме на 1 градус уменьшает общее потребление топлива на 6 процентов.
- Почему монтаж газового оборудования на СУГ запрещен в подвальных помещениях? Пропан-бутан тяжелее воздуха и при утечке скапливается в нижних точках, приямках и подвалах, создавая высокую взрывоопасность.
- Какие устройства обеспечивают безопасность газовой котельной при утечке топлива? Помещение оснащается напольным датчиком контроля загазованности, который при критическом превышении концентрации газа подает команду на отсечной электромагнитный клапан.
- С какими особенностями монтажа сталкиваются инженеры при прокладке отопления в домах из бруса? Учитывается фактор естественной усадки древесины, поэтому оборудование подключается с применением скользящих опор и компенсационных петель.
- Что происходит с баллонами при интенсивном отборе газа в зимний период? Стенки баллонов покрываются инеем из-за интенсивного кипения жидкой фазы, что приводит к падению давления и остановке котельного оборудования.
- Каким образом исключается падение давления при использовании газобаллонной установки? Баллоны объединяются в группы с разделением на основное и резервное плечо, а подача газа осуществляется через автоматический переключающий клапан.
- Каковы нормативные требования к площади остекления котельной комнаты? Окно в помещении котельной должно иметь площадь остекления из расчета не менее 0.03 кв. м на один кубический метр общего объема комнаты.
