Монтаж системы водоснабжения в частном доме представляет собой комплекс работ по прокладке напорной наружной магистрали от источника, обустройству трансформируемого узла ввода и распределению внутренних сетей горячего и холодного водоснабжения. В климатических и геологических условиях Волховского района Ленинградской области надежность водоподачи зависит от правильной подготовки траншей в моренных грунтах, закладывания модульной архитектуры котельного узла и автоматизации контроля аварийных ситуаций.
Технология обустройства наружного водопровода от источника до фундамента
Прокладка наружного участка водопровода в Волховском районе ведется с учетом глубины сезонного промерзания грунта, которая для суглинков и каменистых почв региона составляет не менее 1.3 метра. Земляные работы выполняются траншейным методом на проектную глубину 1.5 метра, что гарантирует нахождение напорного трубопровода ниже критической отметки температурного воздействия.
Для строительства наружной магистрали применяется труба из полиэтилена низкого давления (ПНД) диаметром обычно 32 мм. Данный материал рассчитан на рабочее давление до 16 бар, обладает эластичностью и устойчивостью к деформациям. Наличие в местных грунтах валунов и каменистых включений накладывает жесткие требования к технологии обратной засыпки. На дне траншеи формируется уплотненная песчаная подушка толщиной не менее 100 мм, полностью очищенная от крупных фракций, способных продавить стенку пластика. После укладки трубы выполняется первоначальная отсыпка песком на высоту 150–200 мм над оголовком трубопровода, и только после этого траншея заполняется вынутым грунтом.
В зоне прохождения цокольной части фундамента, где труба выходит из земли и поднимается в неотапливаемое межперекрытийное пространство, монтируется линейный саморегулирующийся греющий кабель. Физический исход восстановления системы без кабеля на данном участке заключается в замерзании неподвижного столба воды при отрицательных температурах наружного воздуха во время отсутствия водоразбора. Образовавшийся лед сужает внутренний проход трубы и при расширении разрушает целостность стенок полимерной магистрали, приводя к затоплению подполья после оттаивания.
Модульная архитектура узла ввода и защита насосного оборудования
Геологическое строение Волховского района обуславливает крайнюю вариативность глубин и гидрохимических показателей водоносных горизонтов. Малые скважины на песчаный горизонт имеют глубину 15–25 метров (например, в районе Пупышево), в то время как глубина артезианских известняковых скважин варьируется от 30–50 метров в Волхове до 120–240 метров в Сясьстрое и Старой Ладоге. Подземные воды региона характеризуются высокой концентрацией железа (в среднем 3.4 мг/л, в пиках до 13.3 мг/л) и ростом общей минерализации до 2300 мг/л на глубоких пластах, что придает воде солоноватый вкус и избыточную жесткость.
Поскольку окончательный подбор фильтрационных колонн возможен только после стабилизации дебита источника и проведения лабораторного анализа, узел ввода внутри дома проектируется по модульному принципу. Входная группа оборудования компонуется в строгой последовательности: запорный шаровой кран, фильтр грубой механической очистки (грязевик с сеткой 300 мкм), обратный клапан и распределительный узел с байпасной линией. На период первичной пусконаладки скважины и ее прокачки фильтрационные выводы перекрываются, а вода направляется напрямую через байпас.
Физический смысл данного решения состоит в предотвращении забивания мелкодисперсных картриджей и ионообменных смол буровым шламом, песком и взвесями, которые неизбежно выходят из новой скважины в первые недели эксплуатации. После стабилизации дебита и получения результатов анализа фильтры умягчения, аэрации или обезжелезивания подключаются к готовым выводам байпаса без демонтажа и переделки магистральных трубопроводов узла ввода. При подключении дома к центральному подготовленному водопроводу крупногабаритное фильтационное оборудование из схемы исключается, а подача идет напрямую на коллектор ХВС через редуктор давления.
Для автоматизации работы погружного насоса в автономных системах используется безыскровое реле давления в связке с манометром. Безыскровое реле, в отличие от стандартных механических контакторов, осуществляет коммутацию цепи без образования электрической дуги. Физические преимущества такого прибора:
- Исключение подгорания и окисления контактных площадок при высокой частоте включений насоса.
- Полная пожарная безопасность в условиях повышенной влажности технических помещений и котельных.
- Продление ресурса пускового конденсатора электродвигателя за счет сглаживания пиковых пусковых токов.
Внутренняя лучевая разводка и организация непрерывного ГВС

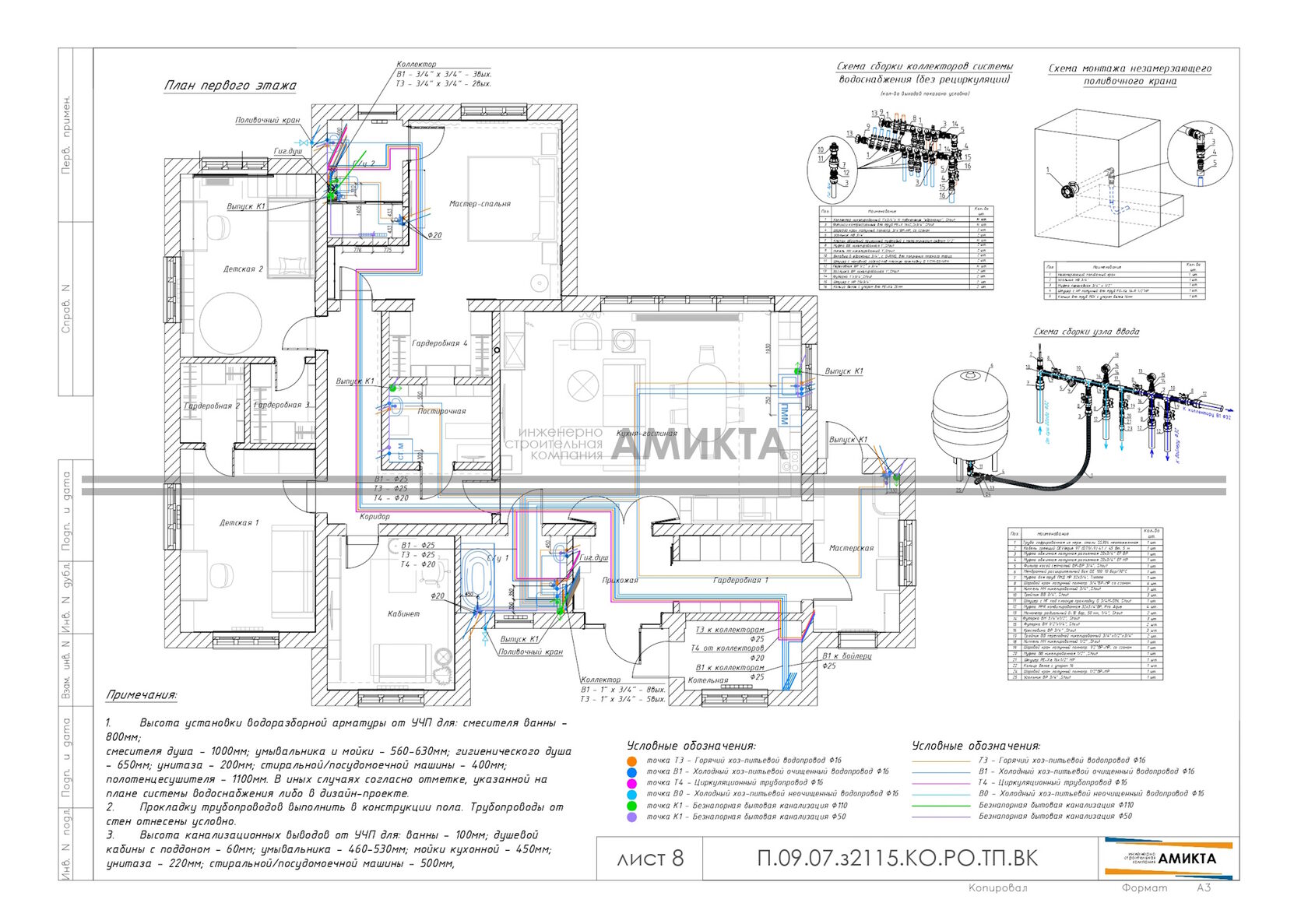

Распределение трубопроводов к точкам водоразбора (смесители, душевые программы, инсталляции, бытовая техника) выполняется по коллекторной (лучевой) схеме. От центрального узла ввода ХВС и от бойлера косвенного нагрева ГВС прокладываются отдельные пары труб к каждому потребителю. Для монтажа внутренних линий применяется сшитый полиэтилен PE-Xa или металлопластиковые трубы со сроком службы от 50 лет.
Коллекторная схема обладает рядом конструктивных и физических преимуществ перед последовательной (тройниковой) разводкой:
- Стабильность давления: отсутствие падения напора и резких колебаний температуры воды в смесителях при одновременном включении нескольких точек водоразбора (например, при параллельной работе душа и стиральной машины).
- Надежность соединений: трубы укладываются в защитной гофре в стяжку пола цельными отрезками от коллектора до сантехнического прибора, что полностью исключает наличие скрытых фитингов под бетоном или за обшивкой стен.
- Ремонтопригодность: распределительный коллектор с запорными вентилями позволяет изолировать и отключить для обслуживания любую отдельную точку водоразбора, сохраняя работоспособность всей остальной системы водоснабжения дома.
Для обеспечения максимального комфорта в протяженных сетях горячего водоснабжения организуется замкнутый контур рециркуляции ГВС. Трубопроводы прокладываются от бойлера через все точки потребления и возвращаются обратно в бак через отдельный маломощный циркуляционный насос. Физическое последствие отсутствия рециркуляции заключается в остывании воды в трубах при отсутствии протока. Пользователь вынужден длительное время сливать холодную воду из крана горячей воды в ожидании прогрева, что ведет к нерациональному расходу чистой воды и ускоренному заполнению объема септика.
Автоматизированные системы безопасности и предотвращения аварий

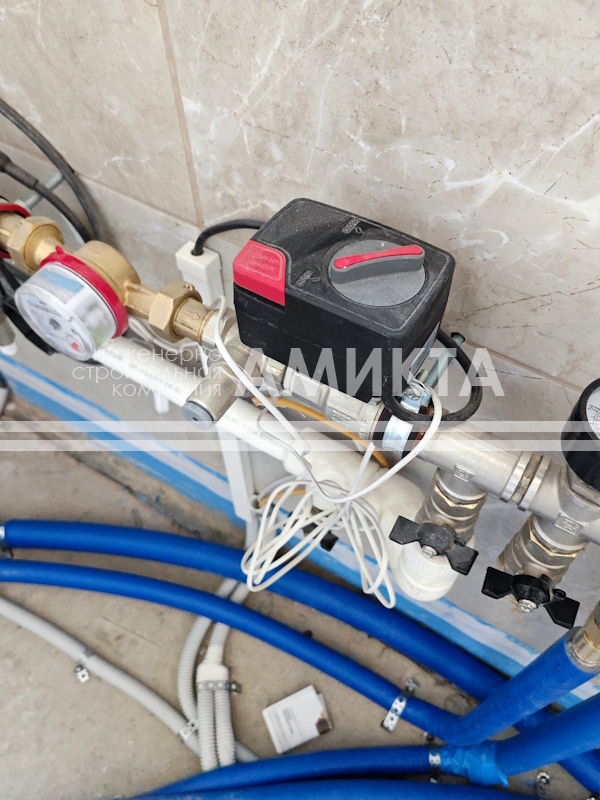

Защита загородного дома от внутренних подтоплений реализуется за счет установки автоматической системы блокировки водоснабжения. Комплект оборудования включает в себя электронный контроллер управления, проводные или беспроводные датчики утечки, размещаемые на уровне чистого пола, и шаровые краны с электроприводом (сервоприводы), монтируемые на главном вводе ХВС сразу после ручных запорных вентилей.
Физика процесса локализации аварии базируется на изменении параметров электрической цепи. При возникновении протечки в зоне резьбового соединения, свище в оборудовании или повреждении гибкой подводки вода попадает на контактные пластины напольного датчика. Вода, являясь проводником, замыкает электроды датчика, что приводит к лавинообразному подению электрического сопротивления в сигнальной цепи. Электронный контроллер мгновенно фиксирует изменение параметров тока, переходит в режим тревоги и подает электрический импульс на сервоприводы входных кранов. Шаровый затвор крана поворачивается под воздействием редуктора электропривода и полностью перекрывает подачу воды в дом за 3–5 секунд. Внутреннее давление в системе падает, предотвращая дальнейшее затопление помещений, порчу напольных покрытий и строительных конструкций коттеджа.
Критерии верификации монтажа: как определить профессиональный подход к водоснабжению
Специфика гидравлических сетей требует оценки исполнителя по строгому чек-листу критических технологических узлов. Профессиональный монтаж водоснабжения отличается от кустарного выполнением пяти инженерных правил, которые невозможно симулировать без профильного инструментария и опыта.
1. Метод стыковки наружной трубы ПНД с латунными узлами
При переходе с подземной ПНД-магистрали 32 мм на внутреннюю резьбовую арматуру в котельной лучшая компания использует компрессионные фитинги с латунным или тяжелым полимерным корпусом, снабженные упорным кольцом-клином. Недопустимо применение дешевых пластиковых муфт общего назначения. Под воздействием пусковых гидроударов глубинного насоса пластиковое зажимное кольцо деформируется, что приводит к постепенному сползанию трубы с посадочного штуцера и скрытой протечке в цокольной зоне.

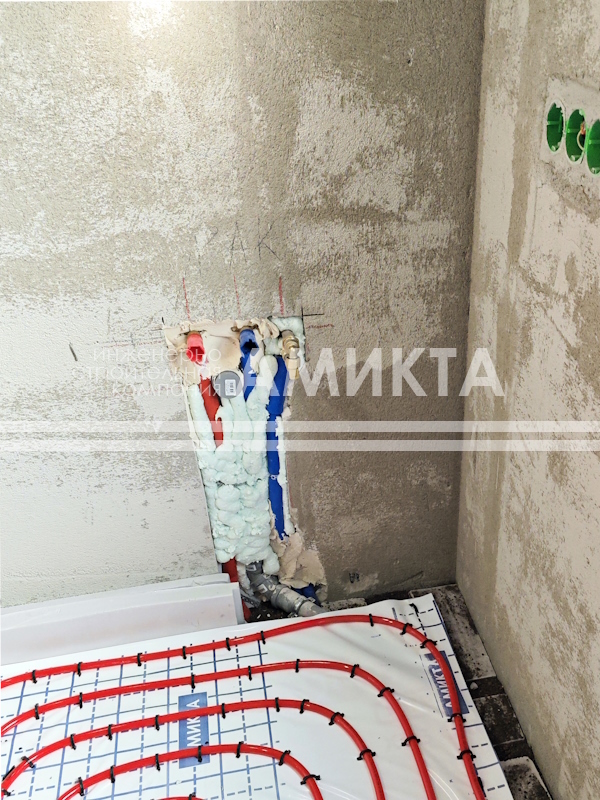

2. Способ монтажа водорозетных узлов
Профессиональные монтажники выставляют водорозетки строго по строительному уровню с соблюдением фиксированного межосевого расстояния 150 мм для ванн и душевых смесителей. Кустарный монтаж без использования планок приводит к перекосу эксцентриков при чистовой установке сантехники, что вызывает деформацию уплотнительных прокладок и разгерметизацию соединения под декоративными чашками.
3. Технология укладки труб ГВС и ХВС в общих штробах
При параллельной лучевой прокладке труб в стяжке или стенах соблюдается жесткое пространственное разделение. Обе трубы в обязательном порядке изолируются вспененным полиэтиленом (термоизоляционным рукавом) толщиной не менее 5 мм.
Физический исход укладки голых труб вплотную: взаимный теплообмен, приводящий к нагреву холодной воды и остыванию горячей. Постоянный нагрев линии ХВС выше 20 градусов создает условия для размножения бактерий легионелл внутри труб, а отсутствие теплоизоляции на трубах ХВС вызывает обильное выпадение конденсата, ведущее к намоканию строительных конструкций и появлению плесени под финишной отделкой.
4. Настройка гидравлических параметров гидроаккумулятора
Приемка узла автоматики включает обязательную проверку давления в воздушной камере расширительного бака. Инженеры компании настраивают давление воздуха в пустом баке на значение, составляющее ровно 90 процентов от давления включения насоса (на 0.2 бара ниже порога старта). Ошибка настройки, когда воздух в баке отсутствует или превышает норму, приводит к постоянному тактованию насоса (включение-выключение каждые 5–10 секунд), что вызывает перегрев обмоток статора и выход электродвигателя из строя.
5. Порядок фиксации трубопроводов к коллекторной группе
Подключение сшитого полиэтилена к выходам коллектора выполняется через конусные соединения типа евроконус с применением калиброванного обжимного инструмента. Перед фиксацией торец трубы обязательно обрабатывается фаскоснимателем и калибратором. Пропуск этого этапа приводит к задиру резиновых уплотнительных колец штуцера краем несглаженного пластика, что выявляется при проведении манометрического контроля.
Сравнительная таблица технологических дефектов при монтаже водопровода
Вопросы и ответы
- Какова проектная глубина заложения наружного водопровода в Волховском районе? Земляные работы выполняются траншейным методом на проектную глубину 1.5 метра, что гарантирует нахождение напорного трубопровода ниже отметки сезонного промерзания грунта, составляющей не менее 1.3 метра.
- Какие параметры имеет песчаная подушка на дне траншеи при обратной засыпке трубы ПНД? На дне траншеи формируется уплотненная песчаная подушка толщиной не менее 100 мм, полностью очищенная от крупных каменистых фракций.
- На какую высоту выполняется первоначальная отсыпка песком над уложенным трубопроводом? После укладки трубы выполняется первоначальная отсыпка песком на высоту 150–200 мм над оголовком трубопровода.
- Каковы физические последствия замерзания неподвижного столба воды в цокольной части фундамента? Образовавшийся лед сужает внутренний проход трубы и при расширении разрушает целостность стенок полимерной магистрали, приводя к затоплению подполья после оттаивания.
- Каковы гидрохимические показатели подземных вод в Волховском районе? Подземные воды характеризуются высокой концентрацией железа в среднем 3.4 мг/л, в пиках до 13.3 мг/л, и ростом общей минерализации до 2300 мг/л на глубоких пластах.
- Из каких элементов компонуется входная группа оборудования напорного узла ввода? Входная группа оборудования компонуется в строгой последовательности: запорный шаровой кран, фильтр грубой механической очистки (грязевик с сеткой 300 мкм), обратный клапан и распределительный узел с байпасной линией.
- В чем заключается технический смысл использования байпасной линии в период пусконаладки скважины? Направление воды напрямую через байпас предотвращает забивание мелкодисперсных картриджей и ионообменных смол буровым шламом, песком и взвесями, которые выходят из новой скважины в первые недели эксплуатации.
- Каковы особенности изменения схемы узла ввода при подключении к центральному подготовленному водопроводу? При подключении к центральному водопроводу крупногабаритное фильтрационное оборудование из схемы исключается, а подача идет напрямую на коллектор ХВС через редуктор давления.
- Каковы преимущества безыскрового реле давления по сравнению со стандартными механическими контакторами? Безыскровое реле осуществляет коммутацию цепи без образования электрической дуги, исключает подгорание и окисление контактных площадок, обеспечивает пожарную безопасность и продлевает ресурс пускового конденсатора электродвигателя.
- Из каких материалов монтируются внутренние линии лучевой разводки водоснабжения? Для монтажа внутренних линий применяется сшитый полиэтилен PE-Xa или металлопластиковые трубы со сроком службы от 50 лет.
- Каковы преимущества коллекторной (лучевой) схемы перед последовательной тройниковой разводкой? Коллекторная схема обеспечивает стабильность давления без падения напора, исключает наличие скрытых фитингов под бетоном благодаря укладке цельных отрезков труб и позволяет изолировать отдельную точку водоразбора вентилями на коллекторе.
- Каково физическое последствие отсутствия замкнутого контура рециркуляции горячего водоснабжения? В трубах происходит остывание воды при отсутствии протока, из-за чего пользователь вынужден длительное время сливать холодную воду в ожидании прогрева, что ведет к нерациональному расходу и ускоренному заполнению объема септика.
- Из каких компонентов состоит автоматическая система блокировки водоснабжения? Комплект включает в себя электронный контроллер управления, проводные или беспроводные датчики утечки на уровне чистого пола и шаровые краны с сервоприводами на главном вводе ХВС.
- Какова физика процесса локализации аварии системой защиты от протечек? Вода попадает на контактные пластины датчика и замыкает электроды, вызывая падение электрического сопротивления. Контроллер фиксирует изменение параметров тока и подает импульс на сервоприводы, перекрывающие подачу воды за 3–5 секунд.
- Каковы технические параметры и физический исход укладки голых труб ХВС и ГВС в одной штробе без изоляции? Трубы должны быть изолированы вспененным полиэтиленом толщиной не менее 5 мм. Без изоляции происходит взаимный теплообмен, нагрев линии ХВС выше 20°C вызывает размножение бактерий легионелл, а на незащищенных трубах выпадает конденсат, намокающий строительные конструкции.
