Полипропиленовые трубные системы Pro Aqua предназначены для технологических контуров горячего водоснабжения и отопления частных домов. В основе производства лежит статистический сополимер рандом сополимер PP-R (тип 3), обладающий минимальной длительной прочностью MRS на уровне 8,0 МПа. Долговечность распределительного трубопровода в загородном коттедже зависит от корректного выбора стандартного размерного отношения SDR и конфигурации армирующего слоя, ответственного за компенсацию теплового удлинения полимера при температурных пиках.
Технические характеристики и структура PPR труб Pro Aqua
Проектирование надежных радиаторных сетей загородного коттеджа исключает применение базового гомополимера PP-H или блоксополимера PP-B из-за их высокой хрупкости и недостаточной термической стойкости. На заводе Pro Aqua трубные заготовки выпускают методом соэкструзии из первичного рандом сополимера с добавлением термостабилизаторов и антиоксидантов, замедляющих термическую деструкцию пластика под воздействием растворенного в воде кислорода.
Согласно действующим техническим условиям производителя, для сборки отопительных веток частного дома подходят три модификации полипропиленовых труб со специализированными внутренними барьерами.
Серия Rubis SDR 7,4 и SDR 6 представляет собой трехслойную конструкцию (PP-R/PP-R-GF/PP-R), где центральный стабилизирующий слой сформирован из смеси полипропилена и высокомодульного стекловолокна. В процессе экструзии волокна распределяются продольно-ориентированно, что создает жесткий внутренний каркас. Армирование снижает коэффициент линейного расширения трубы до 0,035 мм/м·°C. При этом монолитная структура исключает расслоение стенки при температурных колебаниях.

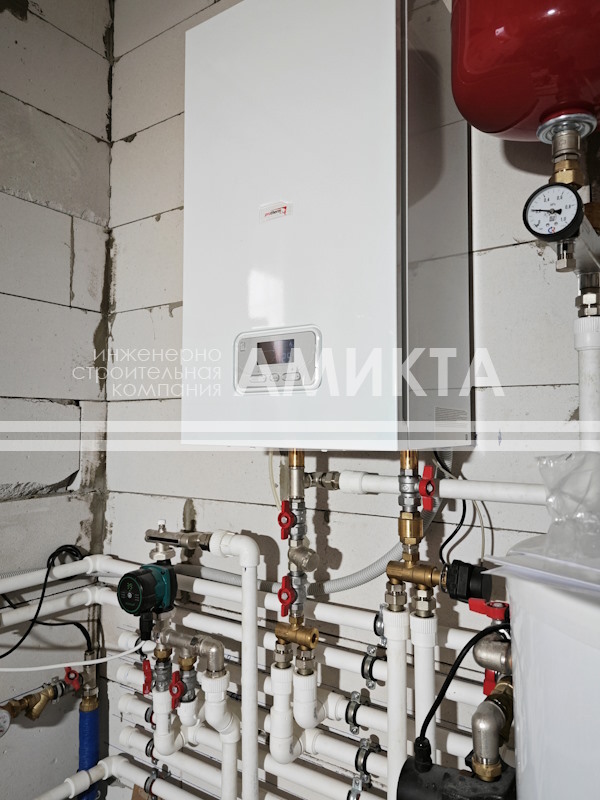

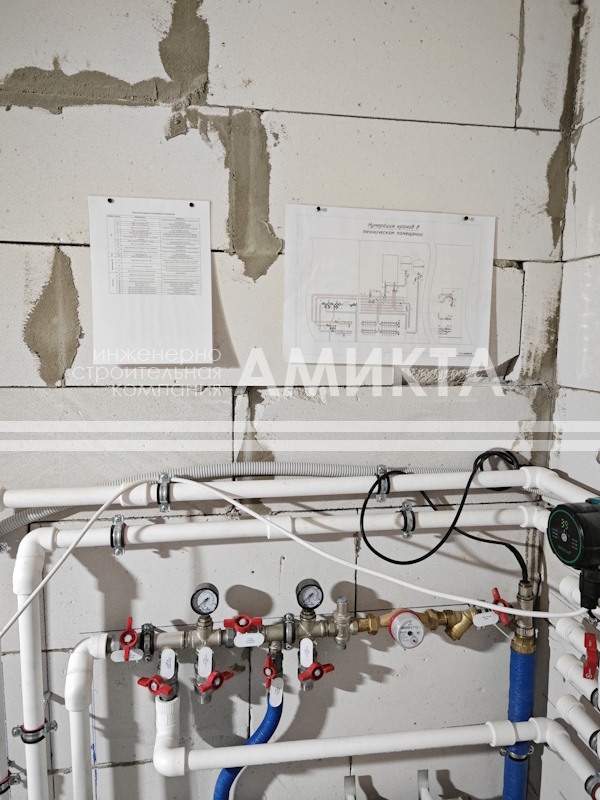

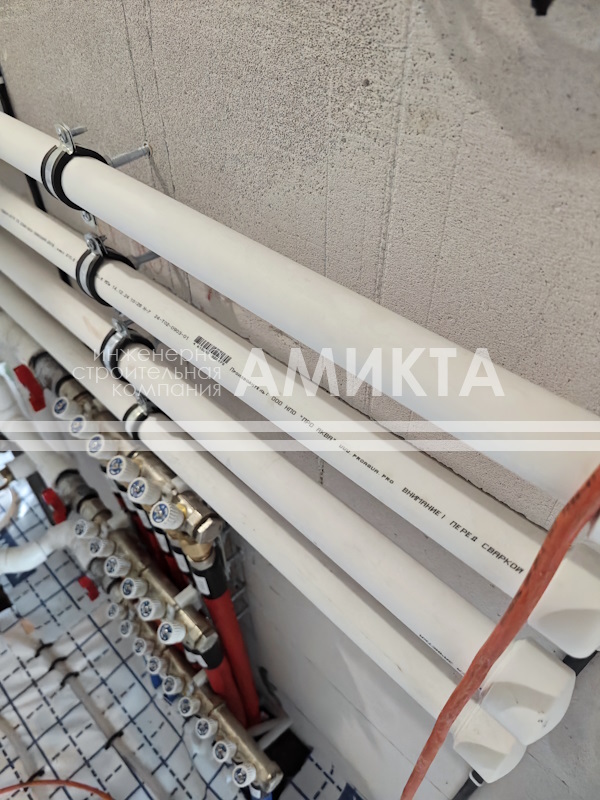

Серия Duo SDR 6 - это трубопровод с внутренним симметричным армированием сплошной алюминиевой фольгой, расположенной ровно по центру стенки в толще полимера. Это проектное решение обеспечивает стопроцентный барьер против диффузии газов и жесткую фиксацию геометрии с коэффициентом линейного расширения 0,030 мм/м·°C. Соединение слоев выполняется при помощи адгезива с высокой прочностью на сдвиг. Именно эти трубы наши инженеры используют в качестве типовых труб обвязки котельных.
Серия STABI SDR 5 (PN25) - классический вариант с внешним армированием перфорированной алюминиевой лентой, расположенной под тонким наружным слоем пластика. Вязкотекучий рандом сополимер в процессе экструзии полностью заполняет сетку отверстий перфорации фольги, создавая прочное механическое сцепление без риска расслоения. Коэффициент теплового удлинения зафиксирован на отметке 0,030 мм/м·°C.
Для каких систем отопления подходят трубы Pro Aqua?
Возможность использования полипропилена в отопительных контурах регламентируется ГОСТ 32415-2013 и должна соотноситься с расчетным классом эксплуатации.
Класс эксплуатации 4 (низкотемпературное радиаторное отопление и контуры теплого пола) - расчетная рабочая температура теплоносителя составляет 60 °C. Срок службы в данном режиме достигает 25 лет при максимальном давлении, установленном для конкретной серии SDR.
Класс эксплуатации 5 (высокотемпературные контуры радиаторов) - базовая рабочая температура составляет 80 °C (время работы ограничено 10 годами в рамках суммарного 50-летнего цикла). Предельная максимальная температура достигает 90 °C, а время работы при ней не должно превышать 1 года за весь период службы.
Вне зависимости от выбранного класса, регламент закладывает аварийную температуру на отметке 100 °C. Для систем отопления частного дома уход автоматики котла в блокировку должен происходить максимум за 100 часов суммарно за весь период службы.
Номинальное паспортное давление труб серий Duo и Rubis при температуре теплоносителя 20 °C составляет от 2,0 до 2,5 МПа. Однако при проектировании котельной в частном доме инженеры обязаны учитывать температурный коэффициент снижения прочности.
Максимальное допустимое рабочее давление в зависимости от температуры теплоносителя и расчетного срока службы приведено в таблице ниже:
Автономные системы отопления загородных коттеджей работают при давлении 0,15–0,3 МПа, что гарантирует многократный запас прочности полипропилена Pro Aqua. Но в централизованных сетях многоквартирных зданий, где возможны нерегулируемые гидроудары и забросы температуры выше 95 °C, использование такого трубопровода сопряжено с рисками аварийного разрыва.
В инженерной практике часто возникает вопрос о допустимости монтажа труб линеек Rubis и Rubis Plus со стекловолоконным армированием в отопительные контуры из-за отсутствия сплошного металлического слоя. Согласно заводскому каталогу, эти серии официально сертифицированы для систем отопления (SDR 7.4 для класса 4, SDR 6 для класса 5), однако они обладают определенной кислородопроницаемостью в отличие от стопроцентного барьера в сериях Duo и STABI. По этой причине применение стекловолоконных труб Rubis в частном доме требует установки оборудования с полимерными или чугунными теплообменниками, не подверженными кавитационной коррозии под воздействием растворенных газов. При монтаже веток со стальными панельными радиаторами, критичными к завоздушиванию и окислению, технический регламент предписывает отдавать приоритет модификациям с алюминиевым барьером.
Особенности труб и фитингов Pro Aqua
Ключевым преимуществом труб Pro Aqua является использование исключительно первичного сырья без добавления вторичного рециклата, ухудшающего пластичность шва при пайке.
Внутренний проходной диаметр фитингов Pro Aqua оптимизирован для снижения местного гидравлического сопротивления, что снижает нагрузку на циркуляционные насосы коттеджа. Так, коэффициент гидравлического сопротивления стандартной соединительной муфты равен 0,25, а угольника на 90° — 1,20.
Для комбинированных фитингов (переходники на резьбу) применяется тяжелая латунь марки CW617N (ЛС-59-2), которая устойчива к вымыванию цинка и не растрескивается при деформационных нагрузках во время циклического нагрева системы. На внутренней части латунной вставки предусмотрены три проточки, заполняемые полипропиленовым сплавом при формовании, что полностью исключает проворачивание закладной детали при затягивании резьбы трубным ключом.
Этапы и правила монтажа полипропиленового трубопровода
Выполнение диффузионной раструбной пайки полипропилена Pro Aqua требует выполнения четкой последовательности технологических этапов по СП 73.13330.2020 и СП 40-101-96. Перед началом работ сварочный аппарат жестко фиксируют на подставке и прогревают до достижения стабильной рабочей температуры 260–270 °C.
Процесс соединения компонентов состоит из следующих последовательных шагов:
- Нарезка и торцевание. Труба отрезается перпендикулярно продольной оси роликовым резаком. Наличие скосов или заусенцев не допускается. На внутреннем торце снимается фаска под углом 30 градусов на глубину 1–2 мм для предотвращения задирания пластика при вводе в фитинг. Поверхности тщательно очищаются от строительной пыли и обезжириваются спиртовым раствором или ацетоном. На наружную стенку трубы карандашом наносится метка глубины захода в раструб фитинга.
- Обработка армирующего слоя. Для классических труб STABI SDR 5 применяется ручной или механический шейвер, который полностью удаляет наружный полимерный слой и алюминиевую фольгу на глубину захода в раструб. Для труб Duo SDR 6 (сплошной алюминий по центру стенки) обязателен специальный инструмент торцеватель. Он вырезает внутреннюю канавку в торце на глубину 2–3 мм, удаляя фольгу. Без этой операции теплоноситель вступит в прямой контакт с металлом, что вызовет гальваническую коррозию, завоздушивание системы, расслоение полимера и течь. Трубы Rubis со стекловолокном свариваются без предварительной зачистки.
- Диффузионный нагрев. Детали плавно, без вращения, вводятся на нагревательные насадки (дорн и гильзу) до нанесенной карандашной метки. Превышение глубины захода запрещено, так как избыток расплавленного пластика перекроет внутренний проходной диаметр. Время прогрева отсчитывается с момента полной посадки элементов на насадки.
- Сопряжение деталей. Элементы снимаются со сварочного аппарата и плавно соединяются по осевой линии. Прокручивание деталей категорически запрещено, так как вращательное движение сминает размягченный пластик, нарушая однородность шва и перекрывая внутренщее сечение трубы гратом. Соединенный узел удерживается неподвижно до первичного остывания полимера.
Временные интервалы процесса диффузионной сварки для разных диаметров труб Pro Aqua сведены в таблицу:
Преимущества и эксплуатационные характеристики
Полипропилен PP-R от Pro Aqua полностью инертен к химическому составу теплоносителя. Он устойчив к воздействию более чем 300 видов агрессивных растворов, солей и кислот, что позволяет использовать в качестве антифриза специализированные растворы этиленгликоля и пропиленгликоля.
Гладкая внутренняя поверхность со средней шероховатостью 0,007 мм исключает оседание накипи и шлама, сохраняя неизменное гидравлическое сопротивление на протяжении всего срока службы, который составляет 50 лет при соблюдении проектных температурных режимов.
Сплошная алюминиевая прослойка труб Duo и внешняя фольга STABI обеспечивают стопроцентный барьер против диффузии кислорода (проницаемость менее 0,1 г/куб.м в сутки), защищая стальные элементы котла и радиаторов от завоздушивания и коррозии.
Недостатки и ограничения при использовании в отоплении
Полипропиленовые трубы поставляются в виде жестких прямых штанг длиной 4 метра. Их невозможно согнуть, поэтому любые изменения направления трассы в загородном доме требуют установки уголков и тройников, что увеличивает количество сварных швов.
Основной недостаток материала - линейное расширение. Даже армированные серии при нагревании на каждые 50 °C удлиняются на 1,5–1,75 мм на один метр трассы. Из-за этого трубы запрещено наглухо заливать в бетонную стяжку или замуровывать в штробы стен без компенсационного зазора.
Трубопровод должен укладываться в демпферную трубную изоляцию из вспененного полиэтилена толщиной от 4 до 9 мм.
При монтаже длинных прямых участков отопления обязательно проектируют Г-образные, П-образные или кольцевые О-образные компенсаторы. Расчет длины вылета компенсатора Lк выполняется по следующей формуле:
Lк = C * корень из (d * dL)
Где C - материалозависимая константа для PP-R (для Pro Aqua равна 30), d - наружный диаметр трубы в мм, а dL - расчетное температурное удлинение участка в мм. Подвижные опоры должны обеспечивать свободное перемещение трубы вдоль оси, не допуская изломов.
Геометрическая спецификация линеек Pro Aqua для отопления
В таблице представлены точные конструктивные параметры труб отопления на основе заводских данных:
FAQ: Трубы отопления Pro Aqua
- Из какого материала производятся трубы Pro Aqua? Трубы изготавливаются из первичного статистического рандом сополимера полипропилена PP-R (тип 3), обеспечивающего высокую долговечность контуров.
- Чем серия Rubis отличается от других труб Pro Aqua? Серия Rubis представляет собой трехслойную конструкцию с центральным армирующим слоем из полипропилена и стекловолокна, что обеспечивает жесткость и стабильность.
- Что такое серия Duo? Это трубы с внутренним симметричным армированием сплошной алюминиевой фольгой, расположенной в центре стенки, что исключает диффузию газов.
- Зачем нужно армирование в полипропиленовых трубах? Армирующий слой необходим для компенсации линейного расширения полимера при нагреве и повышения прочности конструкции.
- Каков коэффициент линейного расширения для труб серии Rubis? Стекловолоконное армирование снижает коэффициент расширения до 0,035 мм/м·°C.
- В чем особенность монтажа серии STABI? Для труб STABI требуется предварительная зачистка (удаление внешнего слоя пластика и фольги) специальным инструментом — шейвером.
- Нужно ли зачищать трубы серии Duo перед сваркой? Да, для труб Duo обязательна обработка торца специальным торцевателем, который удаляет фольгу для исключения контакта теплоносителя с алюминием.
- Почему важно удалять фольгу в торце труб при сварке? Контакт теплоносителя с алюминием вызывает гальваническую коррозию, завоздушивание сети, расслоение стенок и последующую течь.
- Какая рабочая температура допустима для класса эксплуатации 5? Для высокотемпературных контуров радиаторов базовая рабочая температура составляет 80 °C.
- Что такое SDR в спецификации труб? SDR (Standard Dimension Ratio) — это размерное отношение наружного диаметра трубы к толщине ее стенки, определяющее прочность изделия.
- Можно ли использовать трубы Pro Aqua в центральном отоплении? Использование в центральных сетях с неконтролируемыми гидроударами и температурами выше 95 °C сопряжено с риском аварийного разрыва.
- Какова основная причина использования компенсаторов? Компенсаторы необходимы для снятия деформационных нагрузок, вызванных линейным удлинением труб при температурных колебаниях.
- Что запрещено при выполнении диффузионной пайки? Категорически запрещено прокручивать детали при соединении, так как вращение сминает расплавленный пластик и заужает проходное сечение.
- Какова температура нагрева сварочного аппарата? Диффузионная пайка полипропилена Pro Aqua проводится при температуре нагревательного инструмента в диапазоне 260–270 °C.
- Каков срок службы труб при соблюдении температурного режима? При эксплуатации в проектных условиях срок службы трубопровода составляет 50 лет.
