Электропроводка в деревянном доме и строениях из бруса: нормы ПУЭ и монтаж

Электропроводка в деревянном доме

Электропроводка в деревянном доме монтируется по правилам ПУЭ с использованием материалов, не поддерживающих горение: кабеля ВВГнг-LS, защитных гофротруб из ПВХ и самозатухающих подрозетников. Для зданий из бруса или бревна применяется скрытая прокладка в негорючей оболочке или открытый электромонтаж на изоляторах (ретро-стиль). Безопасность системы обеспечивается установкой реле напряжения с термозащитой на каждую фазу, УЗО с током утечки 30 мА и контура заземления с сопротивлением до $10\text{ Ом}$.

Методы монтажа электрики по сгораемым основаниям

Выбор способа прокладки зависит от материала стен и этапа строительства. В электромонтаже деревянных домов выделяют два основных подхода, соответствующих требованиям пожарной безопасности.

Скрытая проводка в негорючей гофре и металлических трубах

Скрытая проводка в доме из бруса или бревна выполняется внутри конструкций. Согласно ПУЭ 7.1.38, для защиты древесины от возгорания кабель должен быть заключен в оболочку.

Скрытая проводка в металлических трубах — метод, обеспечивающий максимальную локализационную способность при коротком замыкании.

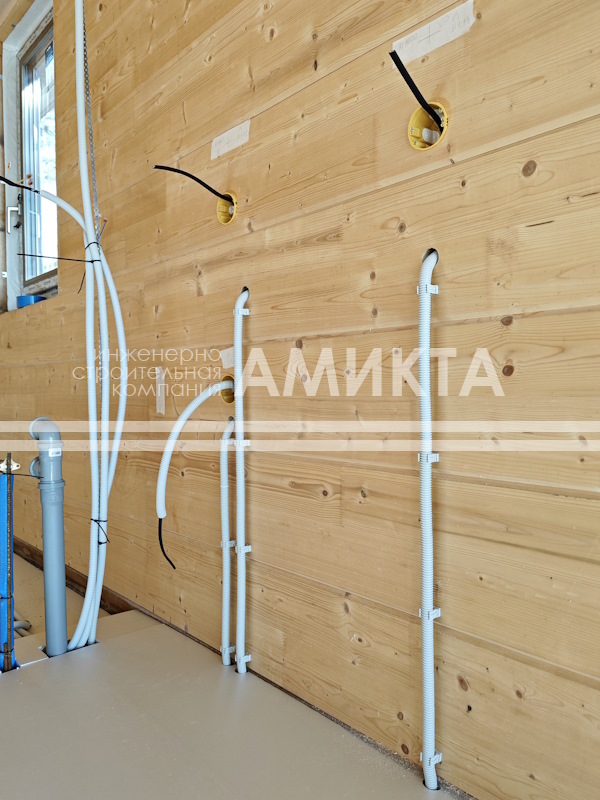

Прокладка кабеля в негорючей гофре ПВХ — стандарт современного домостроения. Специалисты компании Амикта применяют самозатухающую гофру, которая при возникновении дуги препятствует распространению пламени.
Самозатухающие подрозетники — монтажные коробки из термостойкого полимера, локализующие источник нагрева в случае неисправности механизмов розеток.

Открытый электромонтаж: ретро и кабель-каналы

Открытая проводка в деревянном доме востребована в готовых интерьерах, где скрытый монтаж невозможен.

Открытый электромонтаж на изоляторах (ретро-проводка) — кабель в декоративной оплетке крепится на керамические ролики с отступом от стены не менее 10 мм.
Электропроводка в бревенчатом доме через кабель-каналы — бюджетное решение с использованием негорючих коробов, имитирующих текстуру дерева.

Сравнение характеристик электромонтажа в деревянных строениях

Параметр сравнения	Скрытая (гофра ПВХ-нг)	Скрытая (металлическая труба)	Открытая (ретро)
Нормативная база	ПУЭ, ГОСТ 31565-2012	ПУЭ (раздел 7)	ПУЭ (п. 2.1.48)
Пожаробезопасность	Высокая (индекс нг-LS)	Максимальная	Высокая
Устойчивость к усадке	Высокая (за счет гибкости)	Высокая (за счет гибкости)	Высокая
Срок службы системы	От 30 лет	От 50 лет	От 25 лет

Защита электросети: реле напряжения и УЗО

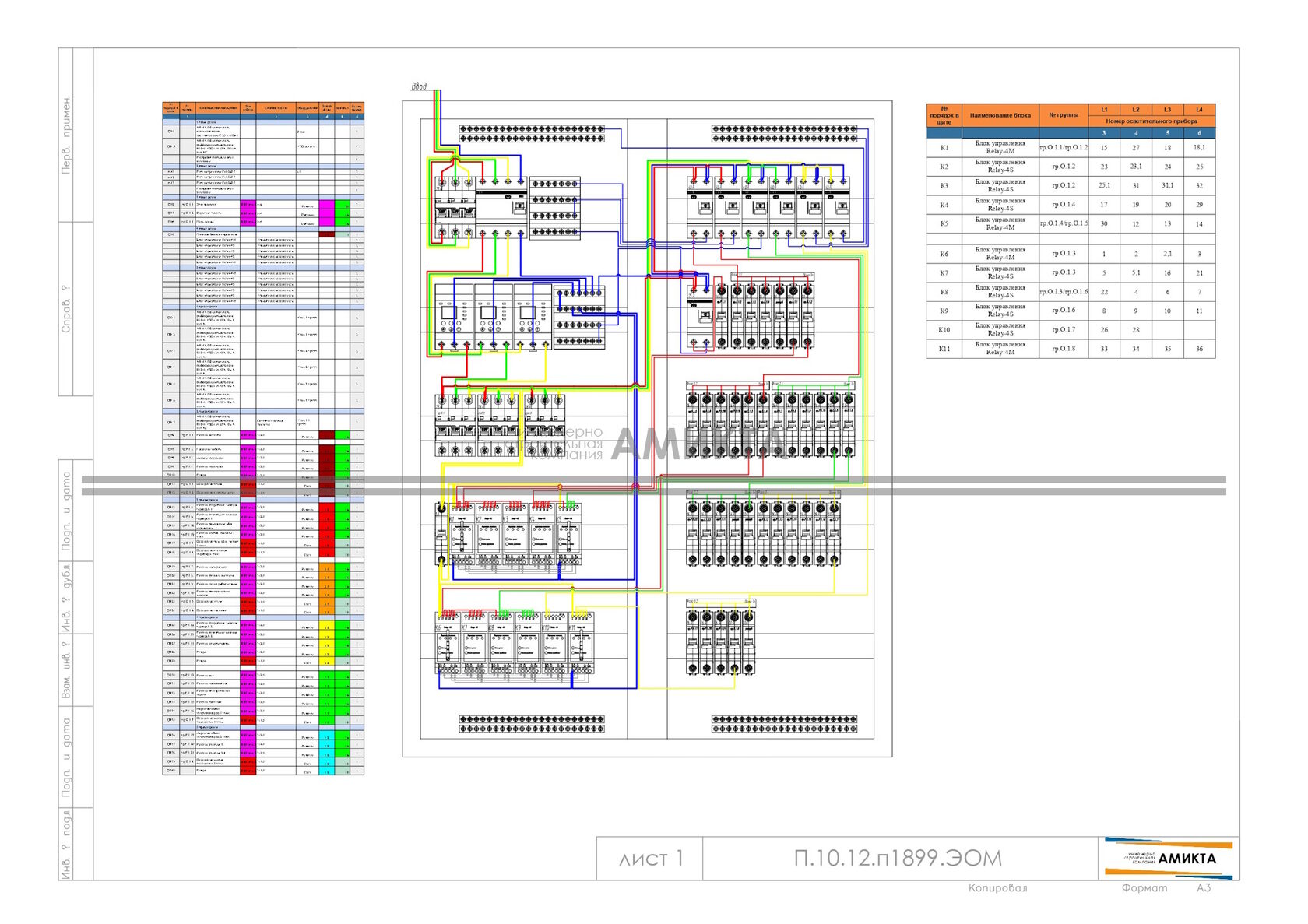

В загородных сетях часто случаются перекосы фаз и резкие перепады напряжения. Для защиты электроники и бытовой техники в распределительный щит монтируется реле напряжения с встроенной термозащитой на каждую фазу. При выходе параметров за границы 190–245 В устройство мгновенно прекращает подачу питания.

Комплексная защита включает:

Вводной автомат для защиты от сверхтоков и коротких замыканий.
УЗО (30 мА) для защиты человека от удара током и предотвращения возгорания при утечке на землю.
Кабель ВВГнг-LS — медный проводник с низким дымовыделением.
Контур заземления — стальные электроды, обеспечивающие сброс опасного потенциала. Специалисты проводят обязательные замеры сопротивления в Омах после завершения монтажа.

Учет усадки при электромонтаже деревянного дома

Для строений из бруса естественной влажности или бревна усадка является критическим фактором. При прокладке линий внутри стен соблюдаются следующие правила:

Технологический запас: кабель укладывается с минимальным натяжением и петлями в местах перехода между этажами. Это исключает разрыв жил при смещении венцов сруба.
Сечение кабеля: строго 2.5 мм² для розеточных групп и 1.5 мм² для освещения. Расчет нагрузок выполняется с запасом по мощности 20%, чтобы исключить перегрев проводников.
