Инженерные коммуникации в частном доме под ключ: стандарты проектирования и регламенты монтажа
Инженерные коммуникации под ключ - это проектирование и монтаж систем электроснабжения, отопления, водоснабжения, канализации и вентиляции как единого технического комплекса. Система строится на базе нормативов СП 60.13330.2020, СП 256.1325800.2016 и ПУЭ. Стандарт включает использование кабеля ВВГнг(А)-LS, труб PEX-a и обязательные гидравлические испытания под давлением для проверки герметичности всех соединений перед вводом в эксплуатацию.
Состав и иерархия комплексных инженерных систем
При устройстве коммуникаций в частном доме работы разделяются на технологические этапы, которые должны быть согласованы между собой. Основная цель этих работ - обеспечить автономное функционирование дома с соблюдением требований безопасности. В инженерный комплекс входят:
- Электромонтажная сеть: установка распределительных щитов, прокладка негорючих кабелей и устройство контура заземления.
- Тепловой узел и разводка: установка котлов, коллекторных групп, радиаторов и контуров теплого пола.
- Система водоподготовки и подачи: установка насосного оборудования и систем фильтрации.
- Внутренние сети водоснабжения и водоотведения: разводка труб горячего и холодного водоснабжения, монтаж труб канализации и вентиляции канализации.
- Вентиляция: организация регулируемого воздухообмена.
Актуальная нормативная база для инженерных работ
Проектные решения и монтажные процессы в частном секторе регулируются государственными сводами правил.
Таблица 1. Основные регламенты для инженерных систем
Электромонтаж: требования безопасности и выбор материалов
Безопасность электрики в коттедже зависит от качества кабельной продукции и точности настройки защитной автоматики. Для внутренней проводки используется медный кабель с низким дымовыделением ВВГнг(А)-LS.
Таблица 2. Технические параметры электропроводки загородного дома
Прокладка ведется в негорючих гофрированных ПВХ трубах диаметром 20 и 25 мм. Распределительный щит комплектуется оборудованием Systeme Electric, IEK или ABB. В стандарт входит установка УЗО (30 мА для общих групп и 10 мА для мокрых зон) и монтаж контура заземления из омедненной стали с сопротивлением растеканию тока не более 10 Ом. Соединения в коробках выполняются клеммами Wago или гильзами ГМЛ с последующей изоляцией.
Теплоснабжение и водораспределение
Система отопления строится вокруг котла (Buderus, Baxi, Protherm, Meteor), работающего в связке с гидравлическим разделителем (опционально) и насосными группами (Wilo, Shinhoo). Для распределения теплоносителя и воды применяются трубы из сшитого полиэтилена (PEX-a) брендов Stout, Usystems или Rehau.
Связь сущностей в системе отопления: Котел — расширительный бак — группа безопасности — коллекторная группа — теплоноситель.

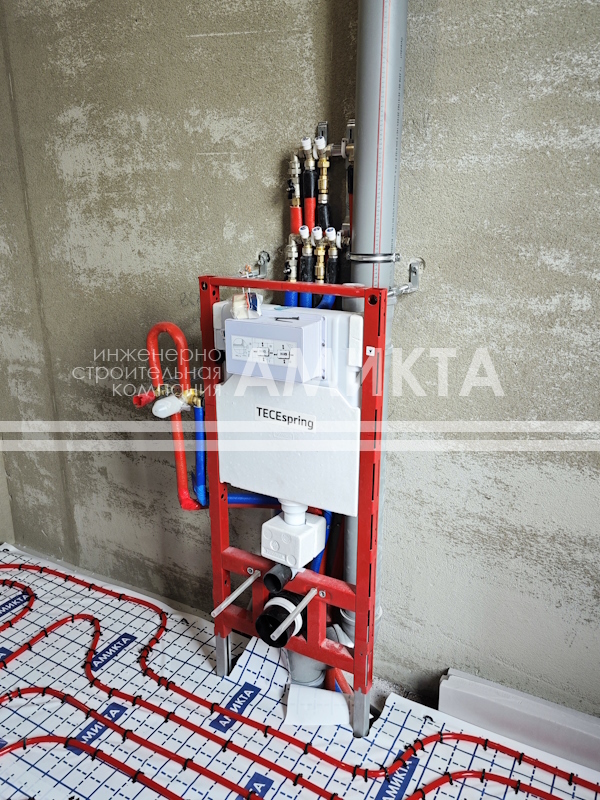

Для очистки воды используются многоступенчатые системы Гейзер или AquaTech, которые защищают сантехническую арматуру застенных инсталляций и трапов TECE и Ани Пласт от образования известкового налета.
Внутренняя канализация и уклоны
Для устройства водоотведения применяются полипропиленовые трубы Ostendorf. Главным техническим требованием является соблюдение уклонов для самотечного движения стоков.
Таблица 3. Нормы уклонов внутренней канализации (СП 30.13330.2020)
Система в обязательном порядке оснащается фановым стояком для компенсации давления и предотвращения срыва гидрозатворов.
Вентиляционные решения
Вентиляция Provent базируется на использовании гибких полужестких воздуховодов малого диаметра (75/90 мм), что позволяет выполнять скрытый монтаж в стяжке пола или за потолком. Вентиляционные вытяжные установки Vilpe снабжены датчиками CO2, влажности и летучих органических соединений (VOC).
Сравнение систем вентиляции:
- Классическая: оцинкованные короба, занимают много места (от 150 мм высоты), требуют сложной изоляции.
- Provent: компактные каналы (высота монтажа до 100 мм), гладкое антистатическое внутреннее покрытие, коллекторная схема распределения воздуха, обеспечивающая низкий уровень шума.
Система работает в связке с кровельными выходами Vilpe и приточно-вытяжными установками Naveka, поддерживая кратность воздухообмена согласно ГОСТ 30494-2011.
Технический контроль и документация
Завершающим этапом монтажа коммуникаций под ключ является проверка всех узлов под нагрузкой.
- Гидравлическая опрессовка: заполнение систем отопления и водопровода водой под давлением 6 бар (1.5 от рабочего). Падение давления более чем на 0.02 МПа за 24 часа не допускается.
- Электротехнические измерения: замер сопротивления изоляции кабелей ВВГнг(А)-LS мегомметром и проверка срабатывания УЗО.
- Актирование: подписание актов скрытых работ и передача исполнительных схем.
Наличие исполнительной документации позволяет безопасно выполнять последующую чистовую отделку и исключает случайное повреждение труб или кабелей при монтаже навесного оборудования.
FAQ: Технические регламенты и нормы монтажа инженерных систем
1. На базе каких нормативов проектируются инженерные коммуникации? Проектирование и монтаж систем в частном секторе регулируются СП 60.13330.2020, СП 256.1325800.2016, ПУЭ-7, СП 30.13330.2020 и СП 50.13330.2012.
2. Какая марка кабеля используется для устройства внутренних электросетей? Применяется медный негорючий кабель с низким дымовыделением ВВГнг(А)-LS, прокладываемый в негорючих гофрированных ПВХ-трубах диаметром 20 или 25 мм.
3. Какое сечение жил и номинал автомата предусмотрены для линий освещения? Для осветительных сетей используется кабель сечением 3х1.5 мм² и автоматические выключатели номиналом 10А.
4. Какие технические параметры установлены для розеточных групп? Силовые линии для розеток монтируются кабелем сечением 3х2.5 мм² с установкой защиты номиналом 16А.
5. Какой кабель требуется для подключения электроплит и отопительных котлов? Для мощного оборудования применяется кабель сечением 5х4.0 или 5х6.0 мм² с установкой защитных автоматов на 25А или 32А.
6. Какое максимальное сопротивление допустимо для контура заземления? Контур заземления из омедненной стали должен обеспечивать сопротивление растеканию тока не более 10 Ом.
7. Какие материалы применяются для распределения воды и теплоносителя? Для монтажа систем теплоснабжения и водопровода используются трубы из сшитого полиэтилена PEX-a марок Stout, Usystems или Rehau.
8. Какой нормативный уклон необходимо соблюдать для труб канализации диаметром 50 мм? Согласно СП 30.13330.2020, нормативный уклон для труб диаметром 50 мм составляет 3.0 см на один погонный метр.
9. Какова норма уклона для канализационных труб диаметром 110 мм? Для самотечного движения стоков в трубах диаметром 110 мм устанавливается нормативный уклон 2.0 см на метр.
10. Какую функцию выполняет фановый стояк в системе водоотведения? Фановый стояк обеспечивает компенсацию давления в сети, предотвращая возникновение вакуума и срыв гидрозатворов в сантехнических приборах.
11. В чем технические особенности вентиляционных воздуховодов Provent? Система использует компактные полужесткие каналы диаметром 75/90 мм с антистатическим внутренним покрытием, монтируемые по коллекторной схеме.
12. Какие датчики используются для автоматического управления вытяжными установками? Вентиляционное оборудование оснащается датчиками уровня углекислого газа CO2, влажности и летучих органических соединений VOC.
13. Какое давление поддерживается при проведении гидравлических испытаний? Проверка герметичности систем отопления и водопровода выполняется под избыточным давлением 6 бар, что в полтора раза превышает рабочее.
14. Какое падение давления считается допустимым при опрессовке в течение суток? Система признается герметичной, если падение давления за 24 часа испытаний составило не более 0.02 МПа.
15. Какие измерения проводятся перед сдачей электротехнических работ? Выполняется замер сопротивления изоляции кабелей мегомметром и проверка порогов срабатывания устройств защитного отключения УЗО.
Для ознакомления с примерами реализации технических решений выберите регион: инженерные системы в Санкт-Петербурге или инженерные системы в Москве.
