При работе настенного конденсационного газового котла утилизация образующегося конденсата требует строгого соблюдения инженерных регламентов. Физический процесс основан на отборе тепла от дымовых газов при переходе водяного пара в жидкое состояние. Образующийся раствор имеет высокую кислотность со значением pH от 3.5 до 4.5. Прямой сброс такой жидкости в автономную канализацию коттеджа приводит к разрушению элементов сети и гибели бактерий в станциях биологической очистки. Для безопасного отвода стоков монтируются специализированные фильтры-нейтрализаторы, трансформирующие кислую среду в нейтральную перед сливом в общедомовой стояк.
Почему нельзя сливать конденсат из газового котла напрямую в канализацию?
Конденсационные котлы используют скрытую теплоту парообразования. Продукты сгорания газа охлаждаются на теплообменнике до температуры ниже точки росы, которая составляет около плюс 55 градусов. На металлических поверхностях оседает влага. Принцип работы процесса таков, что этот конденсат не является чистой водой. Он растворяет в себе углекислый газ, оксиды азота и серы, превращаясь в слабый раствор кислот, а основную долю в объеме занимают угольная и азотная кислоты.
Объем образования стоков напрямую зависит от мощности котельного оборудования и режима его работы. Расчет показывает, что при сжигании одного кубического метра природного газа выделяется около 1.1-1.2 литра жидкости. Настенный котел мощностью 24 кВт в режиме максимальной конденсации вырабатывает до 2-2.5 литров конденсата в час. За сутки постоянной работы в холодный период года объем кислых стоков загородного дома достигает 25-35 литров.
Если направить этот поток в канализацию без предварительной очистки, запускаются процессы химического разрушения материалов:
- Коррозия металлов. Кислота моментально разъедает чугунные трубы, медные фитинги и латунные элементы соединений. Обычные стальные детали покрываются сквозной ржавчиной за несколько месяцев эксплуатации.
- Разрушение бетона. При сливе стоков в дренажные колодцы из бетонных колец или цементные септики кислота вымывает кальций. Бетон становится пористым, крошится и теряет прочность. Цементные швы между кольцами полностью вымываются.
- Гибель микрофлоры септика. Автономные станции биологической очистки работают за счет жизнедеятельности колоний аэробных и анаэробных бактерий. Залповый или постоянный сброс тридцати литров кислоты уничтожает активный ил. В результате биологическая очистка сточных вод прекращается. Септик начинает выделять резкий запах, а неочищенная вода заиливает дренажное поле.
Какие строительные нормы регулируют утилизацию кислых стоков?
Отвод агрессивных вод регламентируется сводами правил по проектированию инженерных систем загородных домов. Согласно СП 402.1325800.2018, при монтаже газового оборудования мощностью до 50 кВт в городских условиях допускается слив конденсата в центральную канализацию без нейтрализации. При этом ставится условие, что объем кислых стоков будет разбавляться хозяйственно-бытовыми водами в пропорции не менее чем 1 к 25.
В загородных домах с автономными локальными очистными сооружениями это правило не работает. Объемы бытовых стоков в коттедже нестабильны, а уязвимость бактерий в септике к перепадам кислотности максимальна. Проектирование котельных обязано предусматривать принудительное снижение кислотности раствора до нейтральных показателей (pH от 6.5 до 8.5) перед точкой врезки в канализационную магистраль.
Устройство и принцип работы нейтрализатора конденсата

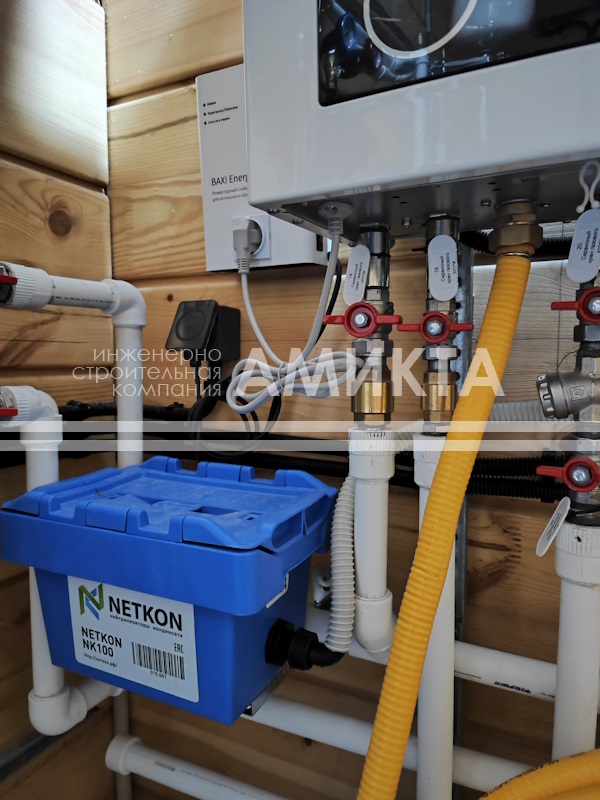

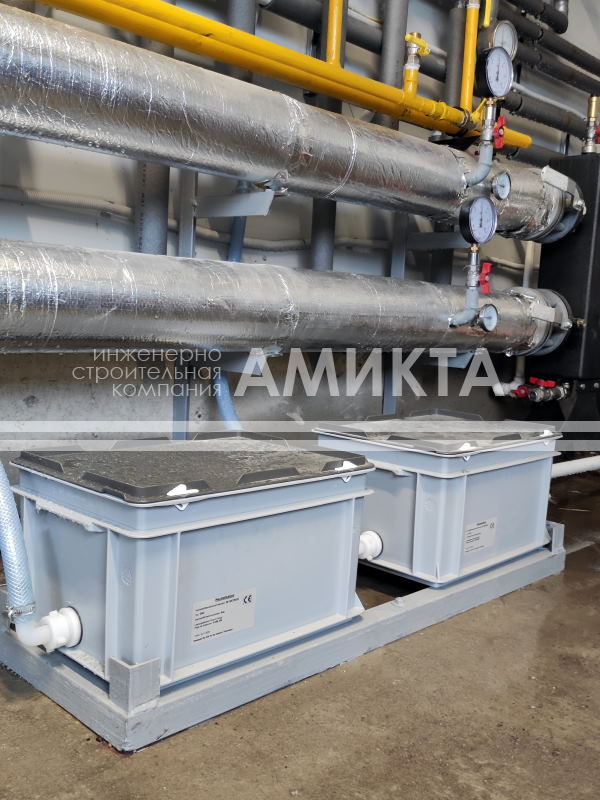

Для снижения кислотности стоков под котлом или на полу топочной выставляется нейтрализатор. Конструктивно прибор представляет собой горизонтальный пластиковый бокс, размер которого сопоставим с половиной корпуса настенного котла. Внутрь этой коробки засыпается специальный фильтрующий гранулят.
В качестве засыпки применяется крошка из карбоната кальция и магния (мраморный гранулят или кальцит). Кислая жидкость из теплообменника котла самотеком поступает в приемный патрубок нейтрализатора и медленно проходит через слой засыпки. Происходит химическая реакция нейтрализации. Кислота вступает во взаимодействие с солями кальция. В процессе этого взаимодействия свободные водородные ионы связываются, уровень pH поднимается до нейтральной отметки 7.0, а на выходе получается безвредный водно-солевой раствор.
Обслуживание нейтрализатора включает два обязательных этапа в рамках ежегодного сервисного обслуживания котла:
- Промывка гранулята проточной водой от скопившихся фракций сажи и окислов, вымываемых из теплообменника.
- Проверка остаточного объема засыпки. Мраморная крошка в процессе химических реакций постепенно растворяется и истощается. Раз в год выполняется досыпка или полная замена фильтрующего материала.
Правила монтажа трассы слива от настенного котла
Сборка линии отвода конденсата подчиняется жестким монтажным правилам. Нарушение геометрии или неправильный выбор материалов приводят к остановке котла по аварийной ошибке блокировки дымоудаления.
Для прокладки конденсатных линий запрещено применять металлопластиковые трубы с латунными фитингами или стальные элементы. Кислая среда мгновенно разрушает структуру металлов. Монтажники собирают линии из полимерных материалов, устойчивых к агрессивному воздействию химических соединений.
Движение конденсата от котла к нейтрализатору и далее в канализацию происходит самотеком. Горизонтальные участки трассы прокладываются с постоянным уклоном. Величина уклона должна составлять не менее 20 миллиметров на один погонный метр трубы (2%). Застой жидкости в углах или провисах трубопровода недопустим.
На выходе из котла кабель слива подключается к специальному конденсационному сифону. Он выполняет роль гидрозатвора, предотвращая проникновение токсичных дымовых газов и запахов из канализации в помещение котельной.
Подключение выхода из нейтрализатора к общедомовому канализационному стояку выполняется с воздушным разрывом струи. Прямая жесткая врезка шланга в раструб трубы опасна. При возникновении засора в основной канализации сточные воды поднимутся по шлангу вверх и затопят нейтрализатор. Воздушный зазор полностью исключает этот сценарий.
Принудительное водоотведение при низком заложении котла
В некоторых планировочных решениях загородных домов настенный котел монтируется в подвале или цокольном этаже. Если точка выхода конденсата из нейтрализатора оказывается ниже уровня прохождения общедомовой канализационной трубы, организовать слив самотеком физически невозможно.
В таких ситуациях в схему добавляется специализированная конденсатная насосная станция. Это компактный герметичный резервуар из кислотостойкого пластика, внутри которого установлены миниатюрный центробежный насос и поплавковый датчик уровня. Жидкость после нейтрализатора самотеком стекает в бак насоса. При наборе определенного объема поплавок поднимается и замыкает контакты реле. Насос включается и принудительно перекачивает кислый или нейтрализованный раствор по тонкой напорной трубке вертикально вверх на высоту до 4-5 метров, сбрасывая его в ближайший доступный раструб общедомовой канализации.
Вопросы и ответы
- Какое значение pH имеет образующийся при работе конденсационного оборудования раствор? Образующийся раствор имеет высокую кислотность со значением pH от 3.5 до 4.5.
- К каким физическим последствиям в автономной канализации приводит прямой сброс неитрализованной жидкости? Данный процесс приводит к химическому разрушению элементов сети и гибели бактерий в станциях биологической очистки.
- Ниже какой температурной отметки охлаждаются продукты сгорания газа для выделения влаги на теплообменнике? Продукты сгорания охлаждаются до температуры ниже точки росы, которая составляет около плюс 55°C.
- Какие конкретные виды кислот преобладают в объеме образующегося конденсата? Основную долю в объеме образующейся жидкости занимают угольная и азотная кислоты.
- Сколько литров конденсата выделяется при сжигании одного кубического метра природного газа? При сжигании одного кубического метра газа выделяется около 1.1–1.2 литра жидкости.
- Какой объем кислых стоков вырабатывает настенный котел мощностью 24 кВт за сутки постоянной работы в холодный период? Объем образующихся стоков загородного дома достигает 25–35 литров за сутки.
- Какие повреждения наносит неитрализованная кислота чугунным, стальным и медным деталям трубной сети? Кислая среда разъедает чугунные трубы, медные фитинги, а стальные элементы покрываются сквозной ржавчиной за несколько месяцев.
- Какое физическое воздействие оказывает конденсат на бетонные кольца септиков и дренажных колодцев? Кислота вымывает кальций из строительных конструкций, из-за чего бетон становится пористым, крошится и теряет прочность.
- К каким последствиям для экосистемы автономного септика приводит постоянный сброс кислоты? Сброс раствора уничтожает активный ил, биологическая очистка сточных вод прекращается, а септик начинает выделять резкий запах.
- До каких показателей pH обязано предусматривать снижение кислотности раствора проектирование котельных в частных домах? Система обязана обеспечивать принудительное снижение кислотности раствора до нейтральных показателей pH от 6.5 до 8.5.
- Какой химический состав имеет засыпка, используемая внутри пластикового бокса нейтрализатора? В качестве засыпки применяется крошка из карбоната кальция и магния, мраморный гранулят или кальцит.
- Какие два обязательных этапа включает в себя ежегодное сервисное обслуживание напольного нейтрализатора? Выполняется промывка гранулята проточной водой от сажи и окислов, а также досыпка или полная замена растворившейся мраморной крошки.
- С каким минимальным уклоном монтируют горизонтальные участки трассы отвода конденсата? Трубопровод прокладывают с постоянным уклоном не менее 20 миллиметров на один погонный метр трубы (2%).
- Какую защитную роль выполняет конденсационный сифон, монтируемый на выходе из котельного агрегата? Сифон выполняет роль гидрозатвора, предотвращая проникновение токсичных дымовых газов и запахов из канализации в помещение котельной.
- Какую высоту подъема стоков обеспечивает конденсационная насосная станция при низком заложении оборудования в подвале? Насос принудительно перекачивает раствор по напорной трубке вертикально вверх на высоту до 4–5 метров.
