УЗО (устройство защитного отключения, по ГОСТ выключатель дифференциального тока, ВДТ) - это аппарат, который сравнивает ток в фазном и нулевом проводниках и отключает линию, когда часть тока утекает мимо: через поврежденную изоляцию, на корпус прибора или через тело человека. УЗО защищает от поражения электрическим током и от возгорания проводки. От короткого замыкания и перегрузки оно не защищает, поэтому работает в паре с автоматическим выключателем. Для розеточных групп частного дома ставят УЗО на 30 мА, для ванных и душевых - до 10 мА, на вводе - противопожарное на 100-300 мА.

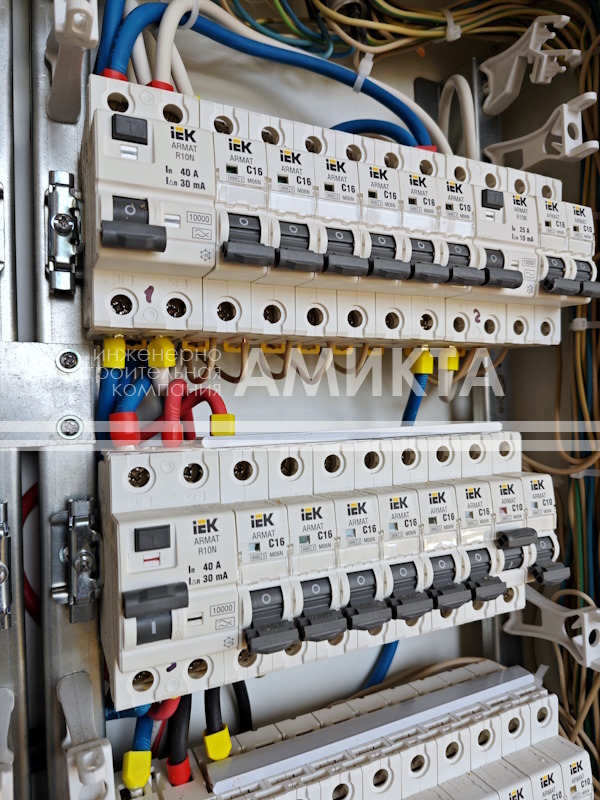

Что такое УЗО простыми словами
УЗО - это коммутационный аппарат защиты, который устанавливается в распределительный щит и непрерывно следит за тем, куда уходит ток из контролируемой линии: пока весь ток возвращается обратно по нулевому проводнику, цепь остается замкнутой, а как только часть тока находит другой путь через поврежденную изоляцию или тело человека, аппарат размыкает цепь за доли секунды и обесточивает поврежденный участок до того, как утечка успеет причинить вред.
Расшифровка аббревиатуры прямая: устройство защитного отключения, при этом в нормативных документах тот же самый аппарат называется выключателем дифференциального тока, сокращенно ВДТ, а УЗО со встроенной защитой от сверхтоков называется автоматическим выключателем дифференциального тока, АВДТ, в быту дифавтомат, так что термины на маркировке и в документах разные, а аппарат по своей сути один и тот же.

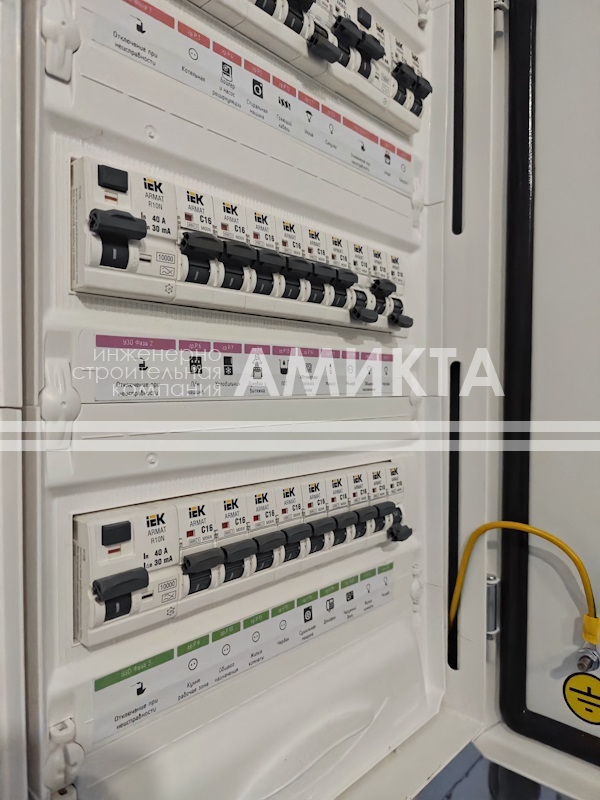

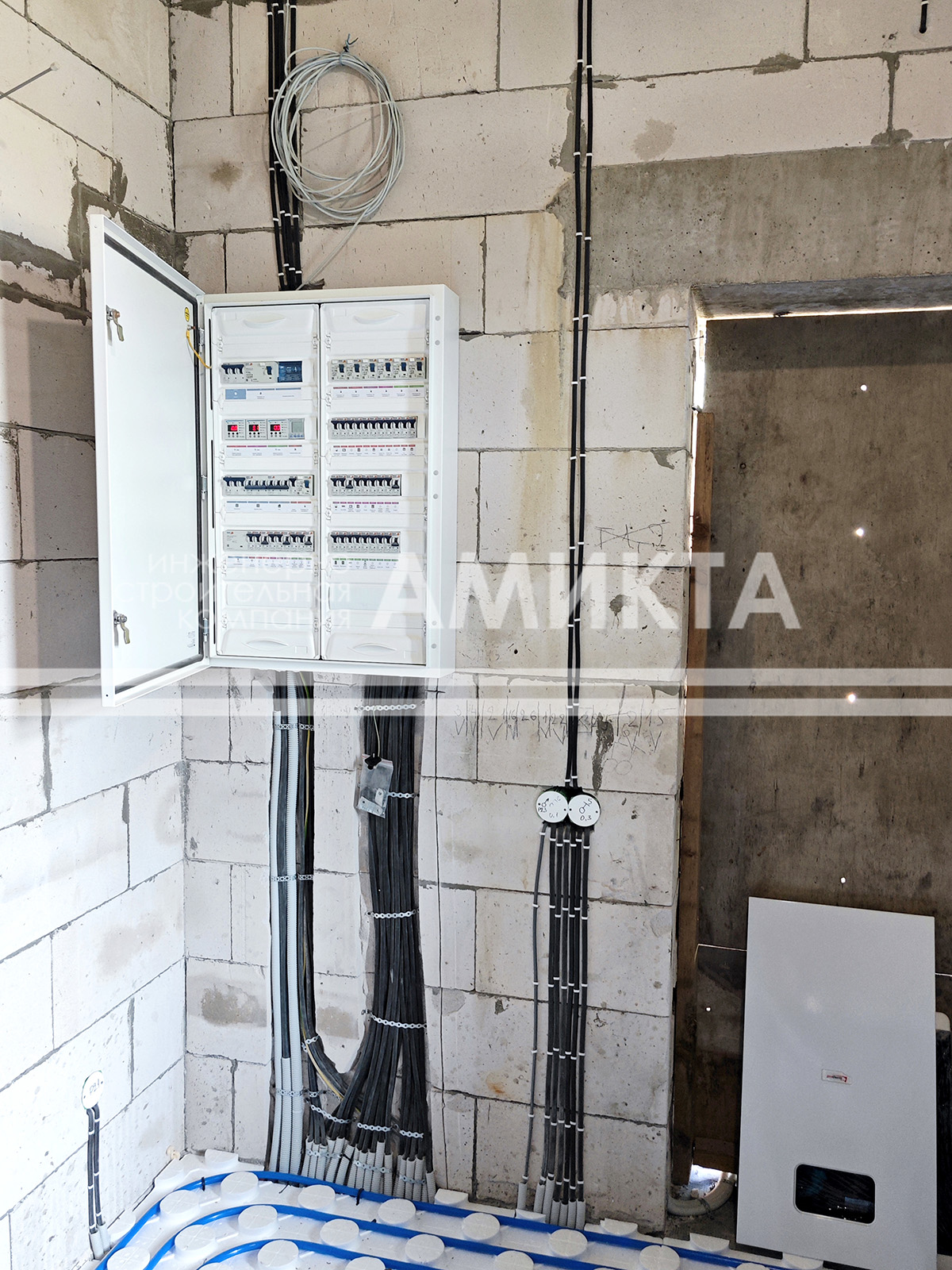

В частном доме УЗО размещается в главном распределительном щите, а при развитой сети и во вторичных щитах на этаже, в гараже, в бане, в котельной, причем место установки каждого аппарата определяется проектом электроснабжения с расчетом нагрузок и длин линий, а не удобством монтажа в момент сборки щита и не остатком свободных модулей в корпусе.
Из чего состоит УЗО и что означает маркировка на корпусе
В корпусе аппарата собраны дифференциальный трансформатор тока, исполнительный расцепитель с силовыми контактами, цепь тестирования с кнопкой «Тест» и, у электронных моделей, усилитель сигнала небаланса. На лицевой стороне производитель наносит ключевые параметры, по которым аппарат идентифицируется еще до монтажа: номинальный ток In в амперах (16, 25, 40, 63), номинальный отключающий дифференциальный ток IΔn в миллиамперах (10, 30, 100, 300), тип по форме тока утечки (AC, A, F, B), наличие выдержки времени (индекс S), число полюсов и условный ток короткого замыкания Inc, который аппарат способен выдержать под защитой последовательного автомата.
Маркировку необходимо читать до покупки и до сборки щита, потому что аппараты с одинаковым внешним видом различаются именно по IΔn и типу, и установка вместо УЗО типа A на 30 мА похожего корпуса типа AC на 300 мА полностью меняет защитные свойства линии.
Как работает УЗО: принцип измерения дифференциального тока
Внутри корпуса УЗО находится дифференциальный трансформатор тока: тороидальный магнитопровод, через который проходят фазный и нулевой рабочие проводники, и измерительная обмотка. В исправной линии ток, уходящий к нагрузке по фазе, равен току, возвращающемуся по нулю, их магнитные потоки взаимно компенсируются, и в измерительной обмотке ничего не наводится.
При повреждении изоляции, при пробое на корпус прибора или при прикосновении человека к токоведущей части часть тока уходит на землю в обход нулевого проводника. Баланс нарушается, во вторичной обмотке трансформатора появляется ток небаланса, и электронный усилитель или поляризованное реле приводит в действие расцепитель, который размыкает силовые контакты. Вся цепочка от появления утечки до размыкания контактов занимает сотые доли секунды: стандартное УЗО с номинальным отключающим током 30 мА отключает линию не более чем за 0,3 с.
Для проверки исправности без специальных приборов на корпусе предусмотрена кнопка «Тест»: она подключает через резистор искусственную утечку в обход трансформатора, и исправный аппарат обязан отключиться мгновенно. Это единственный штатный способ проверки механики аппарата без специальных приборов.
От чего защищает УЗО и от чего не защищает
УЗО реализует защиту по двум сценариям: первый - поражение электрическим током при прикосновении к оголенному проводу, к корпусу прибора с пробитой изоляцией или к влажной розетке, второй - возгорание проводки из-за длительной утечки тока на заземленные конструкции, когда величина тока недостаточна для срабатывания автоматического выключателя, но вполне достаточна для разогрева места повреждения и последующего воспламенения изоляции кабеля.
УЗО не защищает от короткого замыкания между фазой и нулем и от перегрузки линии, потому что в обоих случаях баланс токов не нарушается: весь ток возвращается по нулю. Именно поэтому УЗО без встроенной токовой защиты всегда ставится последовательно с автоматическим выключателем, а ПУЭ прямо запрещает применять УЗО в линиях без аппарата защиты от сверхтока (п. 7.1.76).
Чем УЗО отличается от автомата и дифавтомата
Пара «автомат + УЗО» и дифавтомат закрывают один и тот же объем защиты. Разница в эксплуатации: в паре видно, какой аппарат сработал, и сразу понятна природа отказа, а дифавтомат компактнее и дешевле при большом количестве линий.
Типы УЗО по форме тока утечки: AC, A, F, B
ПУЭ (п. 7.1.78) фиксирует, что в жилых домах могут применяться УЗО типа А, реагирующие на переменные и пульсирующие токи, или типа АС, реагирующие только на переменные. Источником пульсирующего тока там же названы стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры и компьютеры, то есть практически вся бытовая техника современного дома.
Практический вывод из таблицы один: для розеточных групп, кухни, котельной и любых линий, где работает техника с электронными блоками питания, в проект закладывается тип A, потому что тип AC на такой линии может не зарегистрировать утечку с постоянной составляющей и останется взведенным при реальном повреждении изоляции, а тип B в обычном частном доме требуется редко, в основном при зарядной станции для электромобиля или мощном источнике бесперебойного питания.
Типы по времени срабатывания: обычные и селективные
Обычное УЗО отключается без намеренной задержки. Селективное УЗО с индексом S имеет намеренную выдержку времени и ставится на вводе выше групповых аппаратов. ПУЭ (п. 7.1.73) требует при многоступенчатой схеме селективности: номинальный отключающий ток и время срабатывания вышестоящего УЗО должны быть не менее чем в 3 раза больше, чем у аппарата ближе к потребителю.
Смысл селективности простой: при утечке в розеточной группе первым срабатывает групповое УЗО на 30 мА, а вводное остается включенным, и дом не обесточивается целиком. Без выдержки времени оба аппарата могут отключиться одновременно, и хозяева получают полностью обесточенный дом вместо одной отключенной линии.
Как выбрать УЗО для частного дома
Номинальный ток. УЗО без токовой защиты не умеет отключать перегрузку, поэтому его номинал выбирается на ступень выше номинала последовательно установленного автомата: к автомату 16 А ставится УЗО 25 А, к автомату 25 А ставится УЗО 40 А, и при таком подборе силовые контакты аппарата работают с запасом и не свариваются при длительной нагрузке, близкой к пределу срабатывания автоматического выключателя.
Номинальный отключающий ток. Для розеточных групп и групп вне помещений ПУЭ (п. 7.1.79 и 7.1.82) ограничивает номинальный отключающий ток значением не более 30 мА, причем для уличных розеточных сетей и помещений с повышенной опасностью установка обязательна. Для ванных и душевых СП 256.1325800.2016 (п. А.4.15) рекомендует УЗО до 10 мА, если на мокрую зону выделена отдельная линия; при общей линии на ванную, кухню и коридор применяется аппарат с номинальным отключающим током до 30 мА.
Суммарная утечка линии. ПУЭ (п. 7.1.83) требует, чтобы суммарный ток утечки сети в нормальном режиме не превосходил трети номинала УЗО, и дает расчет при отсутствии данных: 0,4 мА на каждый ампер нагрузки плюс 10 мкА на каждый метр длины фазного проводника.
Конструктив. Электромеханическое УЗО сохраняет работоспособность при обрыве нуля и просадке напряжения, электронное дешевле, но зависит от питания. ПУЭ (п. 7.1.77) запрещает в жилых домах УЗО, отключающие потребителя при исчезновении напряжения, и требует сохранения работоспособности не менее 5 с при снижении напряжения до 50% номинального. Для трехфазного ввода выбирается четырехполюсный аппарат, для однофазного двухполюсный.
Сколько УЗО нужно в частном доме
Типовая структура дифференциальной защиты загородного дома выглядит так: на вводе противопожарное селективное УЗО на 100-300 мА (ПУЭ, п. 7.1.84, рекомендует на вводе в индивидуальный дом аппарат с током срабатывания до 300 мА), а ниже по ступени групповые УЗО на 30 мА по направлениям нагрузки.
Отдельными группами под УЗО выделяются: ванные и душевые (до 10 мА на выделенной линии), кухонные розетки, уличные линии и розетки фасада, гараж и мастерская, баня или сауна, теплый пол, насосное оборудование скважины и септика, котельная. ПУЭ (п. 7.1.79) уточняет, что к одному УЗО допускается присоединение нескольких групповых линий через отдельные автоматы, а в линиях стационарного оборудования и освещения установка УЗО, как правило, не требуется.
Точное число аппаратов считается в проекте по составу нагрузки и длинам трасс, и многоэтажный коттедж с гаражом, баней и уличной инфраструктурой получает обычно от четырех до восьми групповых УЗО плюс вводное селективное, тогда как попытка сэкономить и ограничиться одним аппаратом на весь дом оборачивается либо ложными отключениями от суммарных естественных утечек, либо полным обесточиванием дома при локальном повреждении единственной линии.
УЗО и заземление
Полноценная защита в частном доме строится связкой: УЗО - контур заземления - основная система уравнивания потенциалов на вводе (ПУЭ, п. 7.1.87) плюс дополнительная система уравнивания потенциалов в ванных и душевых (п. 7.1.88). Без заземления и уравнивания потенциалов УЗО снижает риск, но не доводит защиту до нормируемого уровня, особенно в мокрых зонах, где человек контактирует одновременно с водопроводом и электроприбором.
Нормативная база
Основные документы, на которые опирается проект дифференциальной защиты: ПУЭ, глава 7.1 (электроустановки жилых, общественных, административных и бытовых зданий, пункты 7.1.71-7.1.88) и глава 1.7 (заземление и защитные меры); СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» (приложение А, п. А.4.15); ГОСТ IEC 61008-1-2020 на выключатели дифференциального тока без встроенной защиты от сверхтоков; ГОСТ IEC 62423-2013 на УЗО типов F и B.
Все цифры в этой статье - из перечисленных документов: 30 мА для групповых линий (ПУЭ 7.1.79), до 10 мА для ванных на выделенной линии (СП 256.1325800.2016, А.4.15), до 300 мА на вводе (ПУЭ 7.1.84), кратность селективности не менее 3 (ПУЭ 7.1.73), расчет утечек 0,4 мА на ампер и 10 мкА на метр (ПУЭ 7.1.83).
Какие линии в частном доме обязательно защищаются УЗО
УЗО при однофазном и трехфазном вводе
При однофазном вводе ставится двухполюсный аппарат, контролирующий фазу и ноль. При трехфазном вводе 15 кВт, типовом для коттеджа, на вводе монтируется четырехполюсное селективное УЗО, а групповые линии распределяются по фазам равномерно, и каждая однофазная группа получает собственный двухполюсный аппарат или общее четырехполюсное УЗО на три группы разных фаз.
Трехфазная схема чувствительнее к сборке нейтрали: рабочий ноль после четырехполюсного УЗО не должен смешиваться с нейтралями линий, выведенных мимо него, иначе аппарат будет отключаться при любой несимметрии нагрузки, и найти причину без однолинейной схемы щита практически невозможно (типичная ошибка при самостоятельной сборке).
Чем УЗО отличается от реле напряжения и УЗИП
Эти три аппарата часто стоят в одном щите, но защищают от разного, и заменять друг друга они не могут. УЗО контролирует ток утечки и защищает человека и проводку. Реле контроля напряжения следит за величиной и асимметрией напряжения сети и отключает дом при обрыве нуля, просадке или скачке напряжения, защищая технику, а не человека. УЗИП, устройство защиты от импульсных перенапряжений, сбрасывает на землю грозовые и коммутационные импульсы и бережет изоляцию проводки и электронику при близких ударах молнии.
Полная защита электроустановки загородного дома - это связка всех трех аппаратов: УЗИП на вводе от грозовых импульсов, реле напряжения от нештатных режимов сети, каскад УЗО от утечек тока, и отсутствие любого из трех элементов оставляет в защите сквозной участок, который рано или поздно проявится на практике.
Зачем дифференциальную защиту закладывают на этапе проекта

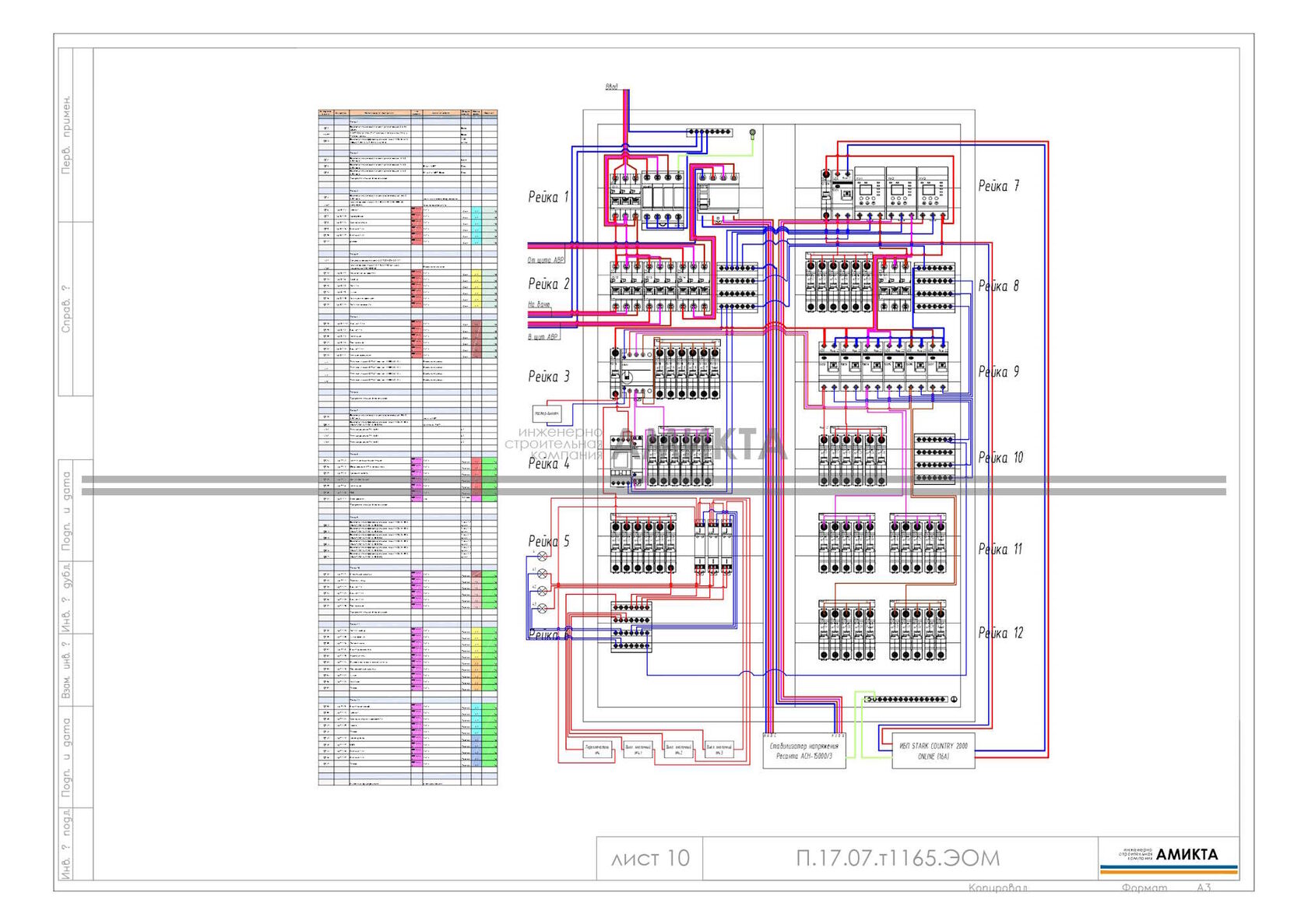

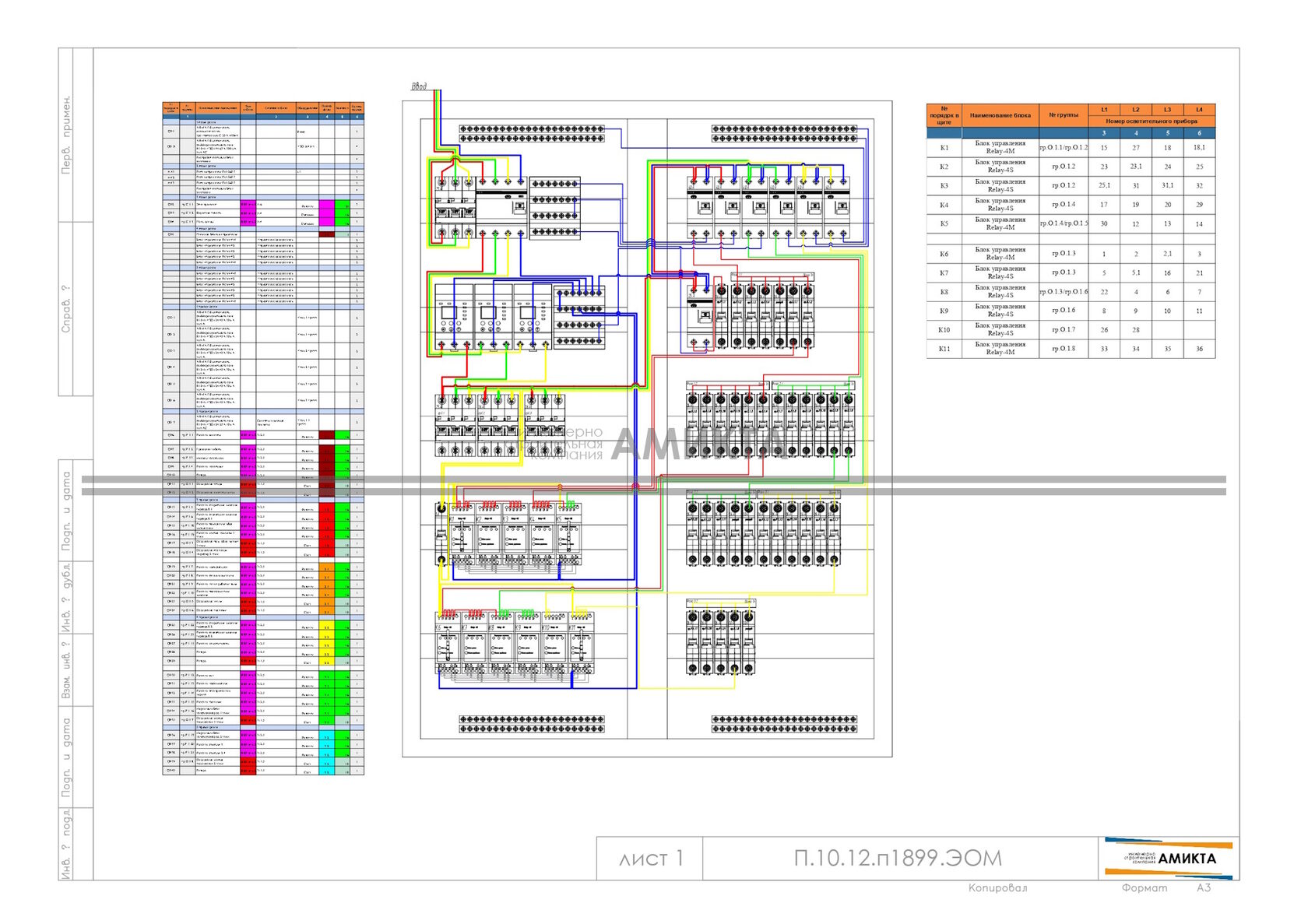

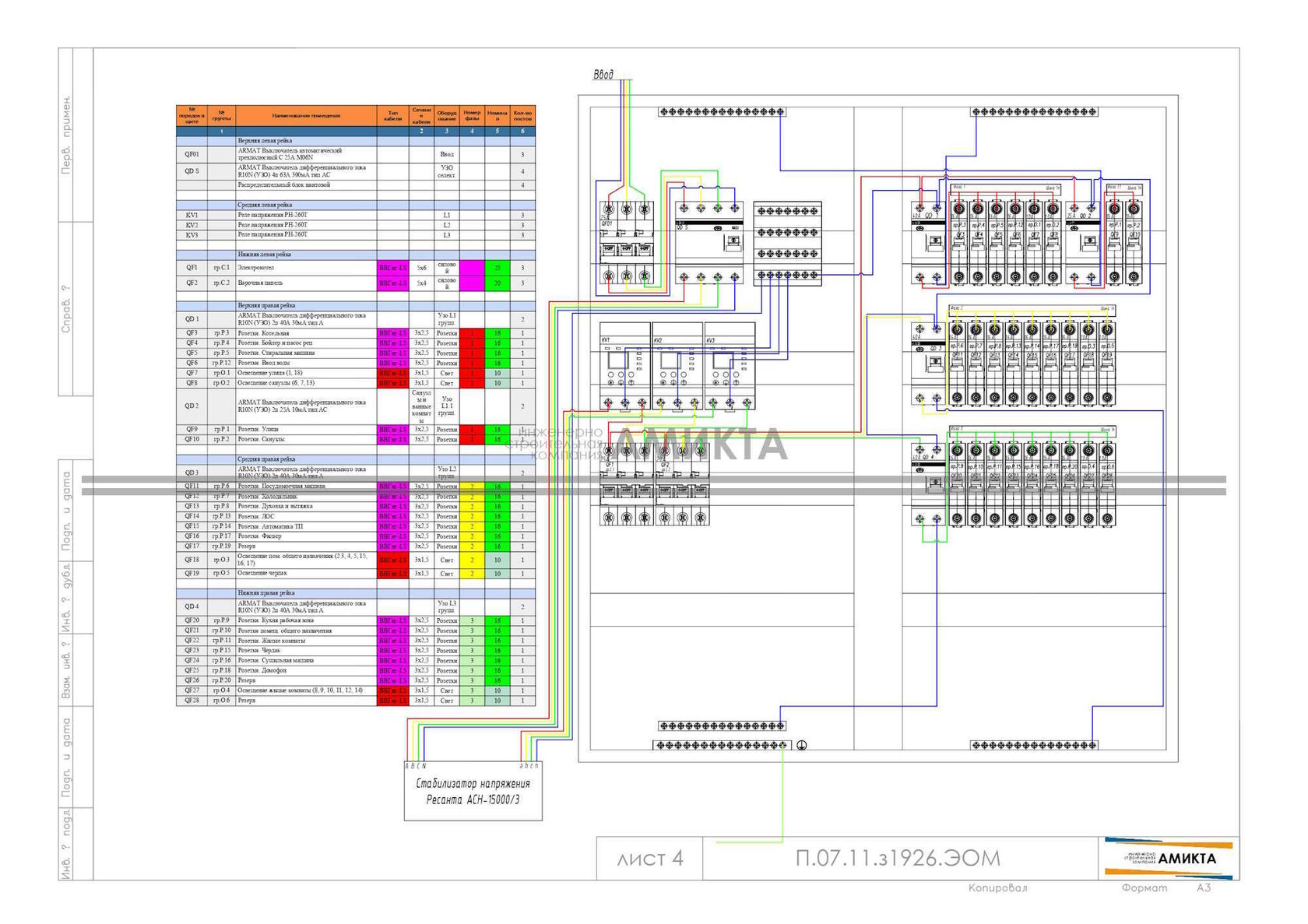

Схема УЗО определяет структуру всего щита: число групп, номиналы автоматов, сечения кабелей, габариты корпуса. Когда дифференциальная защита проектируется вместе с электроснабжением дома, каждая линия получает рассчитанный номинальный отключающий ток, селективность выдерживается по ступеням, а суммарные утечки проверяются расчетом до начала монтажа.
Повторный монтаж готового щита под нормальную схему УЗО обходится заметно дороже изначально верного проекта, потому что при такой работе меняются уже установленные аппараты, расключаются смонтированные магистрали, а в мокрые зоны нередко приходится тянуть новые линии с вскрытием части отделки, которая к тому моменту уже выполнена и оплачена. Мы проектируем и монтируем электроснабжение частных домов в Санкт-Петербурге и Ленинградской области, в Москве и Московской области, и схема дифференциальной защиты в наших проектах считается от состава нагрузки конкретного дома, а не копируется из типового шаблона.
Услуги по электромонтажу:
Закажите расчет стоимости монтажа:
- на сайте amikta.ru
- по почте info@amikta.ru
- или по телефону: 8 (812) 408 07 36 - для Санкт-Петербурга и области
- 8 (495) 638 09 27 - для Москвы и области
Часто задаваемые вопросы
Что такое УЗО в электрике простыми словами
УЗО - это аппарат в электрощите, который следит, чтобы весь ток из розетки возвращался обратно по проводу, и отключает линию, когда ток утекает на землю: через поврежденную изоляцию, корпус прибора или тело человека. Его задача - защитить человека от удара током и проводку от возгорания.
Чем УЗО отличается от дифавтомата
УЗО реагирует только на ток утечки и не защищает от короткого замыкания и перегрузки, поэтому ставится в паре с автоматическим выключателем. Дифавтомат объединяет обе функции в одном корпусе. По объему защиты варианты равнозначны, разница в диагностике причины отключения и в занимаемом месте в щите.
Какое УЗО ставить на ванную комнату
Если на ванную выделена отдельная линия, СП 256.1325800.2016 (п. А.4.15) рекомендует УЗО с номинальным отключающим током до 10 мА. Если одна линия питает ванную вместе с кухней или коридором, применяется УЗО до 30 мА. Тип аппарата - A, потому что стиральная машина и водонагреватель дают пульсирующую составляющую тока утечки.
Какое УЗО ставить на вводе в частный дом
На вводе ставится противопожарное селективное УЗО с индексом S и номинальным отключающим током 100-300 мА: ПУЭ (п. 7.1.84) рекомендует для ввода в индивидуальный дом аппарат с током срабатывания до 300 мА. Селективность обеспечивается кратностью отключающих токов и выдержкой времени, чтобы при утечке в группе первым отключался групповой аппарат на 30 мА, а не вводной.
Почему УЗО срабатывает без нагрузки
Если аппарат отключается при вынутых из розеток вилках, причина в самой линии или в монтаже: поврежденная изоляция кабеля, влага в распределительной коробке или розетке, объединенные нейтрали после разных УЗО, соединение N и PE в одной из розеток. Реже виноват сам аппарат. Линия расключается по участкам, и поврежденный участок находится измерением сопротивления изоляции.
Можно ли ставить одно УЗО на весь дом
Технически можно, если суммарный ток утечки всех линий не превышает трети номинала аппарата (ПУЭ, п. 7.1.83). В реальном коттедже с длинными трассами, уличными линиями и мощной техникой это условие обычно не выполняется, и единственное УЗО начинает отключаться без неисправности либо обесточивает весь дом при локальной утечке. Стандартная схема - вводное селективное плюс групповые.
Как часто нужно нажимать кнопку «Тест» на УЗО
Рекомендуемая периодичность - один раз в месяц. Исправный аппарат обязан отключиться мгновенно. Если аппарат не отключился при нажатии «Тест», он подлежит замене: защиты на этой линии фактически нет.
Работает ли УЗО без заземления
Работает: защитный проводник PE для функционирования УЗО не нужен. Без заземления аппарат отключит линию в момент, когда ток утечки пройдет через тело человека, коснувшегося корпуса под напряжением. С заземлением та же неисправность обесточит линию сразу при пробое на корпус, до прикосновения. Поэтому УЗО дополняют контуром заземления и системой уравнивания потенциалов.
Что лучше: УЗО с автоматом или дифавтомат
По объему защиты варианты одинаковы. Пара «автомат + УЗО» показывает, какой именно аппарат сработал, и упрощает поиск причины, но занимает больше места. Дифавтомат компактнее и удобен при большом числе линий, при этом модель с флажком индикации утечки тоже показывает причину отключения. Выбор делается в проекте под конкретный щит и состав нагрузки.
Нужно ли УЗО на освещение в частном доме
ПУЭ (п. 7.1.79) разрешает не устанавливать УЗО в линиях, питающих стационарное оборудование и освещение, при условии исправной изоляции и качественного монтажа. Исключение - уличное освещение, светильники в ванных и других мокрых зонах: эти линии защищаются УЗО на общих основаниях, потому что относятся к сетям вне помещений и помещениям с повышенной опасностью.
Что будет, если в частном доме нет УЗО
При повреждении изоляции или пробое на корпус прибора линию отключит только автоматический выключатель, а он реагирует на токи в десятки ампер, в то время как опасный для человека ток измеряется миллиамперами. До срабатывания автомата корпус прибора может оставаться под напряжением неограниченно долго, и единственной защитой человека остается сопротивление его тела и случай. ПУЭ (п. 7.1.71) прямо определяет, что УЗО является основной защитой от поражения электрическим током при прикосновении к токоведущим частям.
Чем УЗО отличается от УЗИП
УЗО защищает от утечек тока: отключает линию при пробое изоляции или прикосновении человека к частям под напряжением. УЗИП защищает от импульсных перенапряжений: отводит на землю грозовые и коммутационные импульсы, которые способны разрушить изоляцию проводки и сжечь электронику. Это разные аппараты с разными задачами, и в щите частного дома они дополняют друг друга, а не заменяют.
