Газовый конденсационный котел - это отопительный прибор, который использует не только тепло от сгорания газа, но и скрытую теплоту конденсации водяного пара из дымовых газов. За счет вторичного теплообменника, который инженеры называют экономайзером, КПД такого котла достигает 104-109 % при расчете по низшей теплоте сгорания топлива. Это дает экономию газа до 15-20 % по сравнению с традиционным конвекционным котлом при условии, что система отопления рассчитана на низкотемпературный режим.
Что такое конденсационный котел простыми словами
При сгорании природного газа образуется водяной пар. Обычный котел выбрасывает его в дымоход вместе с теплом. Конденсационный котел охлаждает дымовые газы ниже точки росы, пар конденсируется на поверхности вторичного теплообменника и отдает дополнительное тепло теплоносителю. Получается двухступенчатый нагрев: сначала основной теплообменник забирает тепло от пламени, потом экономайзер добирает то, что обычно уходит в трубу.

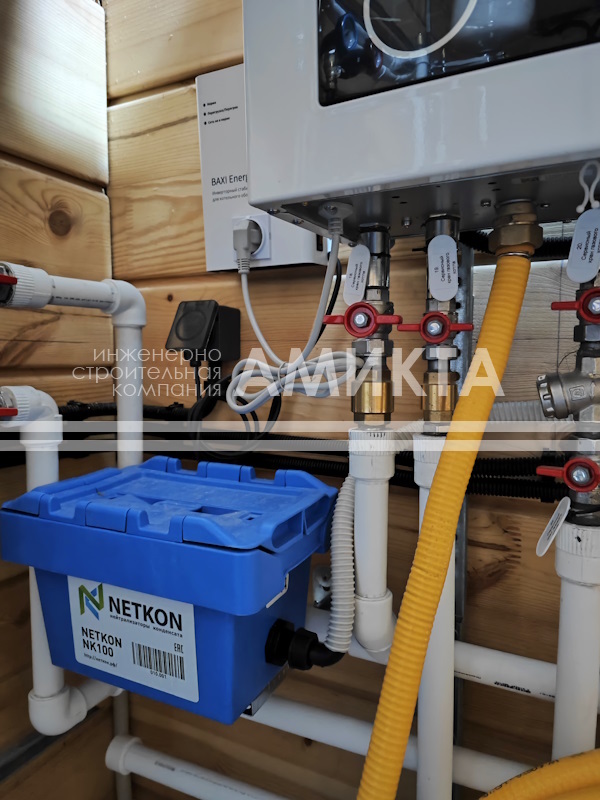

Конденсат, который стекает по стенкам теплообменника, имеет слабокислую среду (pH в пределах 3,8-5,3). По кислотности он близок к дождевой воде. Для отвода конденсата в комплект поставки входит сифон с подключением к бытовому стоку. В ряде случаев, особенно при требованиях СП 60.13330, устанавливается нейтрализатор. Это важный эксплуатационный нюанс, который отличает монтаж конденсационного котла от установки обычного.
Как работает газовый конденсационный котел
Горение осуществляется в закрытой камере сгорания с полным предварительным смешиванием газа и воздуха. Премикс-горелка готовит газовоздушную смесь в точных пропорциях, что обеспечивает полное сгорание с минимальным выбросом оксидов азота (NOx) и оксида углерода (CO). Дымовые газы проходят через основной теплообменник, выполненный из нержавеющей стали или меди, затем попадают в экономайзер, где охлаждаются до 40-60 °C. Образующийся конденсат отводится через сифон.
Модулирующая горелка регулирует мощность в диапазоне от 10-20 % до 100 %, что соответствует коэффициенту модуляции 1:5 - 1:10. Это исключает режим тактования, когда котел включается на полную мощность, быстро нагревает теплоноситель и отключается. Тактование сокращает срок службы узлов и повышает расход газа. Модуляция позволяет котлу работать ровно столько, сколько требуется для поддержания заданной температуры.
Автоматика с погодозависимым регулированием отслеживает температуру наружного воздуха и корректирует подачу теплоносителя в систему. При потеплении котел сам снижает температуру обратки, что увеличивает долю конденсации и повышает КПД. Без такой автоматики котел работает вручную заданном режиме, и экономия снижается.
Почему КПД конденсационного котла выше 100 процентов
В России и Европе КПД газовых котлов традиционно считают по низшей теплоте сгорания (PCI), которая не учитывает скрытую теплоту фазового перехода пара. Конденсационный котел использует и эту скрытую теплоту, поэтому при расчете по PCI получается 102-109 %. По высшей теплоте сгорания (PCS) КПД достигает 88-94 %. Это не нарушение закона сохранения энергии, а особенность методики расчета.
Обычный конвекционный котел выбрасывает дымовые газы с температурой 110-160 °C. В них остается скрытая теплота пара, которая не участвует в нагреве теплоносителя. Конденсационный котел опускает температуру дымовых газов до 40-60 °C, пар конденсируется, и скрытая теплота переходит в систему отопления. Разница между 100 % по PCI и реальным КПД конденсационного котла - это именно та энергия, которую обычный котел теряет в атмосферу.

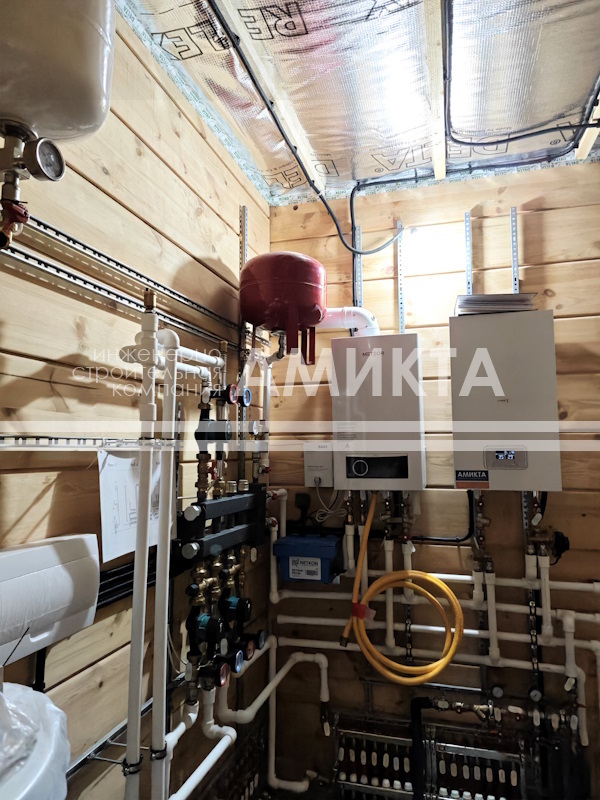

Настенный газовый конденсационный котел: устройство и особенности
Настенный котел навешивается на стену котельной или кухни и занимает 0,3-0,5 м² площади. Внутри корпуса размещены цилиндрический или прямоугольный теплообменник из нержавеющей стали, премикс-горелка с вентилятором, расширительный бак объемом 6-10 литров, циркуляционный насос и блок автоматики. Мощность для типового частного дома площадью 150-300 м² обычно составляет 24-35 кВт.
Двухконтурные модели готовят горячую воду для бытовых нужд через пластинчатый теплообменник. При открытии крана котел переключается с отопления на ГВС, нагревая воду проточно. Одноконтурные модели работают только на отопление и требуют подключения бойлера косвенного нагрева для получения горячей воды. Бойлер дает стабильную температуру и больший объем, но занимает дополнительное место.
Сколько экономит конденсационный котел по сравнению с обычным
Среднегодовая экономия газа составляет 15-20 %. Разница в КПД между конденсационным и конвекционным котлом достигает 9 % при работе с радиаторами стандартного размера и 12-13 % при низкотемпературных приборах, таких как водяной теплый пол. В межсезонье, когда обратка держится на уровне 45-50 °C, конденсация идет обильно, и экономия максимальна. В сильные морозы, когда система работает на повышенной температуре 80/60 °C, эффект конденсации снижается, но модулирующая горелка и оптимальное смесеобразование все равно дают преимущество 1-3 % над конвекционным аналогом.
Для дома площадью 200 м² с годовым расходом газа 2500-3000 м³ экономия в 15 % даст 375-450 м³ в год. При средней цене на газ это ощутимая сумма за отопительный сезон. Однако полный расчет окупаемости требует учета стоимости самого котла, монтажа, дымохода и нейтрализатора. Обычно период окупаемости при постоянном проживании составляет 3-5 лет.
При какой температуре теплоносителя котел работает в конденсационном режиме
Конденсация водяного пара из дымовых газов начинается, когда температура обратной линии опускается ниже 55-57 °C. Точная температура зависит от состава природного газа: чем больше в нем метана, тем выше точка росы. Чем ниже температура обратки, тем больше конденсата образуется и тем выше КПД. Оптимальный режим - обратка 30-45 °C, что соответствует системе водяного теплого пола. При таких параметрах котел работает в максимально эффективном режиме почти постоянно.
С радиаторами стандартного размера в межсезонье обратная температура естественно падает до 45-50 °C, и конденсация тоже идет. В пик холода, когда система выходит на 80/60 °C, конденсации практически нет. Но даже в эти периоды котел остается эффективнее обычного за счет модуляции и полного сгорания. Погодозависимая автоматика помогает снизить температуру подачи при потеплении, что увеличивает общегодовую долю конденсационного режима.
Какие системы отопления подходят для конденсационного котла
Идеальное сочетание - низкотемпературные приборы. Водяной теплый пол работает с подачей 30-45 °C и обраткой 25-35 °C, что полностью попадает в зону активной конденсации. Вентиляционные конвекторы и радиаторы увеличенной площади тоже позволяют поддерживать низкотемпературный режим. Со стандартными радиаторами котел работает эффективно в осенне-весенний период, когда теплопотери дома невелики.
Если в доме установлены компактные радиаторы, рассчитанные на высокую температуру подачи, конденсационный котел все равно будет экономичнее обычного, но не сильно. В таких случаях инженеры рекомендуют либо увеличить количество секций радиаторов, либо добавить теплый пол в основные зоны. Это позволяет снизить общую температуру теплоносителя в системе без потери комфорта.
Конденсационный котел и обычный: сравнение
Температура обратки и режим работы конденсационного котла

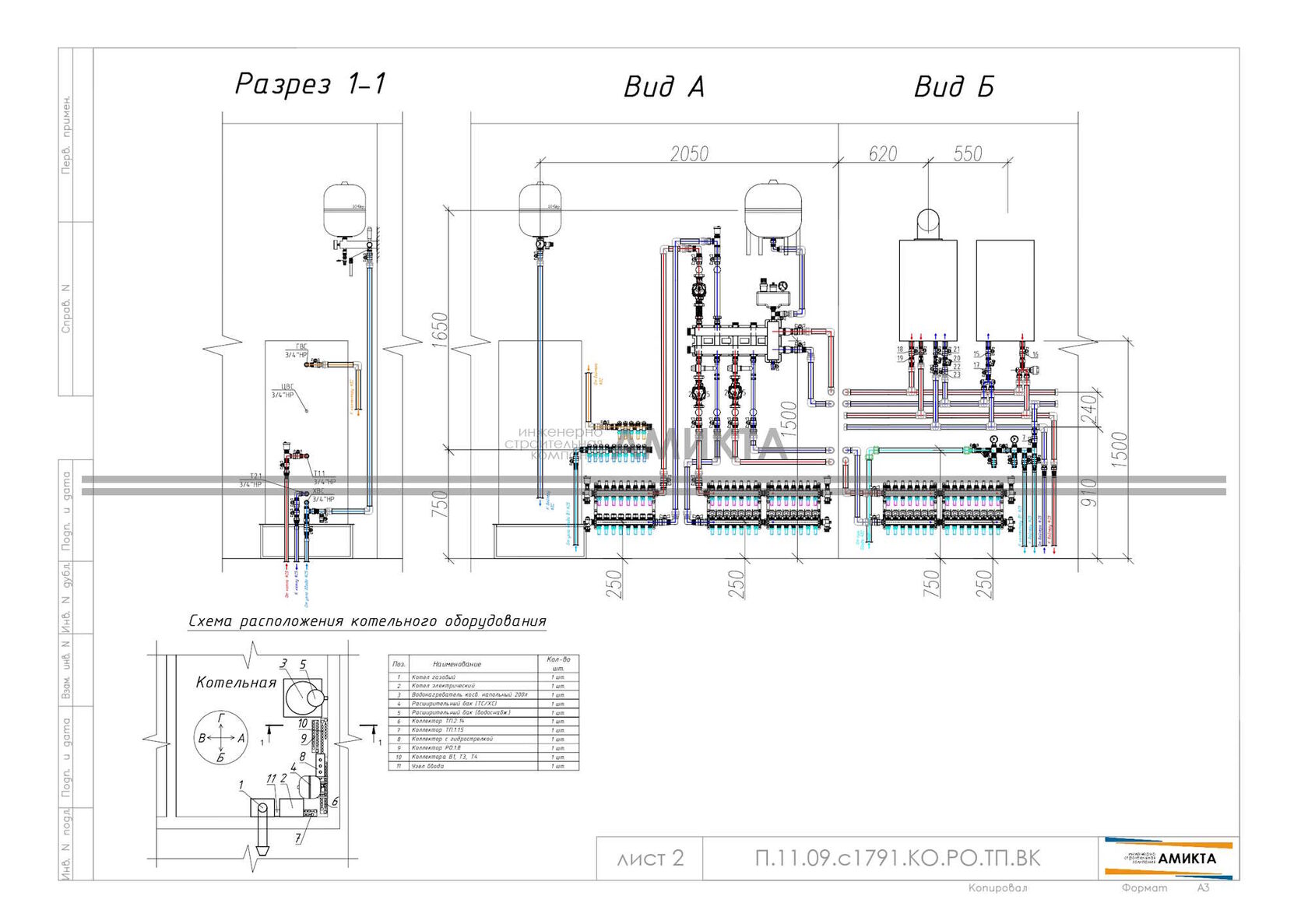

Что нужно для монтажа конденсационного котла
Обязательны четыре элемента. Первый - дымоход из специальных материалов: нержавеющая сталь, алюминий или полипропилен, устойчивый к кислотному конденсату. Второй - отвод конденсата в канализацию или через нейтрализатор, если pH стока не соответствует нормам СП 60.13330. Третий - фильтр для теплоносителя: магнитный или ионообменный, поскольку жесткая вода сокращает срок службы теплообменника. Четвертый - заземление газопровода по требованиям ПУЭ-7.
Сколько служит конденсационный котел
Расчетный срок службы - 15-20 лет при условии ежегодного технического обслуживания. В плановое ТО входит чистка теплообменника от накипи, проверка тяги, замена расходников (прокладки, сифон, электроды розжига), калибровка горелки и проверка герметичности газовых соединений. Теплообменник из нержавеющей стали менее подвержен коррозии, чем алюминиевый, но требует чистого теплоносителя с pH в диапазоне 6,5-8,5.
Качество теплоносителя - главный фактор долговечности. В системах с частым доливом жесткой воды теплообменник покрывается накипью, что снижает теплопередачу и повышает температуру стенок. Это ускоряет коррозию и сокращает срок службы. Рекомендуется использовать деминерализованную воду или специальные ингибиторы коррозии и накипеобразования.
Когда выгодно ставить конденсационный котел, а когда нет
Выгодно при постоянном проживании, площади отопления от 150 м², наличии низкотемпературных приборов и высоких тарифах на газ. Также конденсационные котлы выбирают, когда предъявляются повышенные экологические требования: выбросы NOx и CO у них ниже, чем у обычных. Для застройщиков коттеджных поселков это может быть решающим фактором при согласовании проекта.
Неоправданно ставить такой котел в небольшой даче с сезонным использованием, где отопительный сезон длится два месяца в году. Окупаемость в этом случае растягивается на десятилетия. Также нет смысла в системе без погодозависимого регулирования, которая постоянно работает на высокой температуре обратки выше 70 °C. В таком режиме конденсации почти нет, и котел теряет свое главное преимущество.
Коротко
Определение. Газовый конденсационный котел - отопительный прибор, который использует тепло конденсации водяного пара из дымовых газов через вторичный теплообменник (экономайзер).
Принцип работы в пяти пунктах:
- Премикс-горелка готовит газовоздушную смесь в точных пропорциях с модуляцией мощности от 10-20 % до 100 %.
- Основной теплообменник забирает тепло от пламени.
- Экономайзер охлаждает дымовые газы до 40-60 °C и конденсирует пар, отдавая скрытую теплоту теплоносителю.
- Кислый конденсат (pH 3,8-5,3) отводится через сифон в канализацию или нейтрализатор.
- Погодозависимая автоматика корректирует температуру подачи по наружному воздуху.
Ключевые цифры: КПД 104-109 % (по низшей теплоте сгорания), экономия газа 15-20 % в год, срок службы 15-20 лет, конденсация начинается при обратке ниже 55-57 °C, оптимальная обратка для максимального КПД - 30-45 °C, коэффициент модуляции 1:5 - 1:10, уровень шума 40-50 дБ, расход конденсата 0,1-0,15 л на 1 кВт*ч.
Услуги по монтажу и проектированию отопления и водоснабжения:
Закажите расчет стоимости монтажа:
- Качественный монтаж систем газового отопления в Санкт-Петербурге и Ленинградской области
- Качественный монтаж газового отопления в Москве и Московской области
Закажите расчет стоимости монтажа:
- на сайте amikta.ru
- по почте info@amikta.ru
- или по телефону: 8 (812) 408 07 36 - для Санкт-Петербурга и области
- 8 (495) 638 09 27 - для Москвы и области
Часто задаваемые вопросы
Чем конденсационный котел отличается от обычного? Обычный котел выбрасывает водяной пар из дымовых газов в атмосферу вместе с теплом. Конденсационный котел охлаждает газы до 40-60 °C, конденсирует пар на вторичном теплообменнике и использует скрытую теплоту для дополнительного нагрева теплоносителя. Это повышает КПД до 104-109 % и снижает расход газа на 15-20 %.
Почему КПД больше 100 % - это не обман? Это особенность методики расчета. В России КПД считают по низшей теплоте сгорания (PCI), которая не учитывает скрытую теплоту фазового перехода пара. Конденсационный котел использует и эту энергию, поэтому при расчете по PCI получается больше 100 %. По высшей теплоте сгорания (PCS) КПД составляет 88-94 %.
Можно ли подключить конденсационный котел к старым радиаторам? Можно. Котел будет работать и с обычными радиаторами, но экономия будет ниже, чем с низкотемпературными приборами. В межсезонье, когда обратка падает до 45-50 °C, конденсация все равно идет. Для максимального эффекта рекомендуется либо увеличить количество секций, либо добавить теплый пол.
Куда девается конденсат из котла? Конденсат собирается в сифоне под котлом и отводится в бытовую канализацию. В современных пластиковых сетях он разбавляется бытовыми стоками. Если pH жидкости не соответствует нормам сброса по СП 60.13330, устанавливается нейтрализатор с запасным картриджем. Сифон требует периодической чистки, иначе засор приведет к остановке котла.
Нужен ли для конденсационного котла специальный дымоход? Да. Дымоход должен быть выполнен из материалов, устойчивых к кислотному конденсату: нержавеющая сталь, алюминий или специальный полипропилен. Обычные дымоходы из оцинкованной стали или кирпича быстро разрушаются. Применяются коаксиальные или раздельные системы с принудительным выбросом.
Как часто нужно обслуживать конденсационный котел? Ежегодно. Техническое обслуживание включает чистку теплообменника, проверку тяги, замену прокладок и расходников, калибровку горелки и проверку герметичности газовых соединений. Пропуск ТО может привести к аннулированию гарантии производителя.
Почему конденсационный котел тихий? Горелка с полным предварительным смешиванием работает ровно и без резонанса. Закрытая камера сгорания гасит шум. Модулирующий вентилятор вращается с переменной скоростью, а не включается на полную мощность каждый раз. В результате уровень шума обычно не превышает 40-50 дБ.
Можно ли использовать конденсационный котел только для ГВС? Не рекомендуется. Конденсационный котел рассчитан на работу в системе отопления, где он большую часть времени работает на низкой мощности. При использовании только для ГВС котел будет часто включаться на полную мощность, что снижает его эффективность и ускоряет износ. Для только ГВС лучше подходит проточный газовый водонагреватель или бойлер.
Что такое премикс-горелка? Это горелка с полным предварительным смешиванием газа и воздуха до подачи в камеру сгорания. Смесь готовится в точных пропорциях, что обеспечивает полное сгорание, низкие выбросы NOx и CO, а также возможность модуляции мощности в широком диапазоне.
Почему конденсационный котел лучше сочетается с теплым полом? Водяной теплый пол работает с температурой подачи 30-45 °C и обратки 25-35 °C. Эти параметры полностью попадают в зону активной конденсации, где КПД котла максимален. С теплым полом котел работает в экономичном режиме практически постоянно, что дает экономию до 20 % газа в год.
