Вентиляция коммерческих помещений - это комплекс инженерного оборудования для обеспечения нормативного воздухообмена, удаления технологических вредностей и поддержания микроклимата в производственных цехах, ангарах и прочих коммерческих объектах. Система базируется на механической приточно-вытяжной схеме, рассчитывается по СП 60.13330 и обеспечивает кратность обмена воздухом в зависимости от назначения зон.
Системы вентиляции для коммерческих объектов и производственных цехов проектируются как принудительные приточно-вытяжные комплексы с механическим побуждением. Естественные схемы здесь неэффективны из-за высокой плотности тепловых нагрузок и жестких требований СП 56.13330.2021 к рабочей зоне. Коммерческая система вентиляции включает вентиляционную установку, сеть воздуховодов, систему фильтрации, потолочные адаптеры и блок автоматического управления, обеспечивающий соблюдение кратности воздухообмена и ПДК вредных веществ.
Какие типы вентиляции применяются на коммерческих и производственных объектах?
Механическая приточная вентиляция обеспечивает контролируемую подачу очищенного, отфильтрованного и подогретого до заданной температуры наружного воздуха. Такой тип вентиляции применяется на коммерческих объектах, где требуется создать избыточное давление среды. Это предотвращает проникновение холодных сквозняков из смежных зон или с улицы при открытии ворот или зон погрузки, а также блокирует распространение неприятных запахов между технологическими участками.
Механическая вытяжная вентиляция решает противоположную задачу, отвечая за принудительное удаление отработанных воздушных масс из объема коммерческого объекта. Ее проектируют в обязательном порядке для локализации зон выделения избыточной теплоты, газов, мелкодисперсной пыли или влаги. Вытяжные системы предотвращают смешивание загрязненного воздуха с чистым внутри рабочих пространств цеха.
Приточно-вытяжные системы с рекуперацией представляют собой наиболее энергоэффективный вариант организации воздухообмена в коммерческих помещениях. Такое решение основано на использовании специального теплообменного узла, который позволяет возвращать обратно в помещения от 75% до 85% тепловой энергии. Теплый вытяжной воздух, проходя через роторный или пластинчатый рекуператор, отдает тепло встречному холодному приточному потоку, не смешиваясь с ним напрямую. В результате значительно снижаются затраты на отопление помещений.
Локальные вытяжки в рабочих зонах монтируются для точечного улавливания и удаления вредных веществ непосредственно у мест их возникновения. К ним относятся вытяжные зонты и мобильные подвижные вытяжки, устанавливаемые над станками или рабочими столами персонала. Общеобменная система в таких случаях не справляется, а локальная вытяжная установка улавливает загрязнения до их распространения по всему объекту.
Естественная вентиляция на коммерческих объектах и в производственных цехах не используется. Она не способна обеспечить стабильную нормативную кратность воздухообмена, так как полностью зависит от случайных погодных факторов, направления ветра и разницы температур.
Из каких компонентов состоит профессиональная система вентиляции?

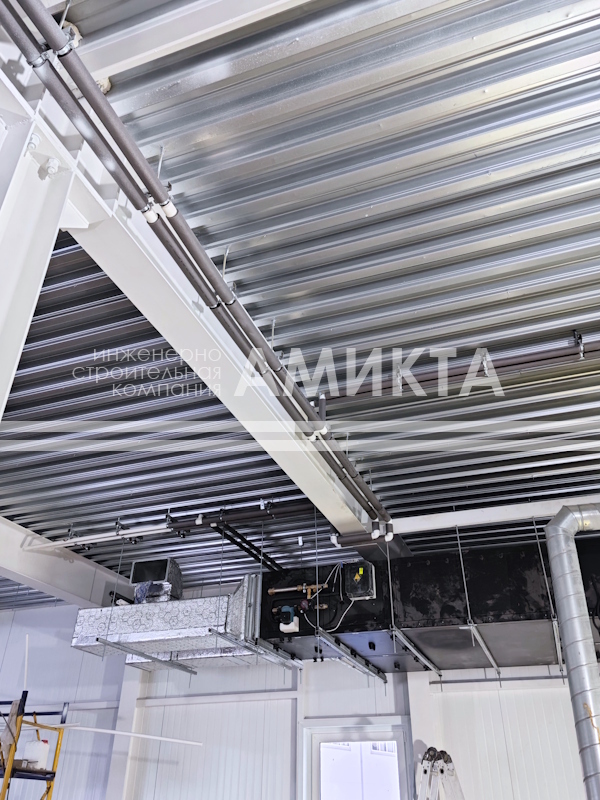

Инженерный комплекс для коммерческих помещений собирается из оборудования с подтвержденным ресурсом надежности. Базовым элементом сети выступает приточно-вытяжная вентиляционная установка. Модели установок (например Provent, Turkov или Naveka) подбираются под строго определенный объем воздушного потока и статическое давление. В системах с высокими требованиями к автоматическому контролю параметров среды монтируется вентиляционная установка (Vilpe Healthbox или подобные), снабженная встроенными датчиками качества воздуха, которые самостоятельно регулируют производительность и режимы работы системы вентиляции.
Транспортировка и распределение потоков осуществляются через сеть воздуховодов. Для построения основных магистралей используются, как правило, прямоугольные стальные воздуховоды, позволяющие экономить подпотолочное пространство, а для разводки по конечным точкам - круглые спирально-навивные стальные воздуховоды. Они обеспечивают минимальное аэродинамическое сопротивление на длинных участках.

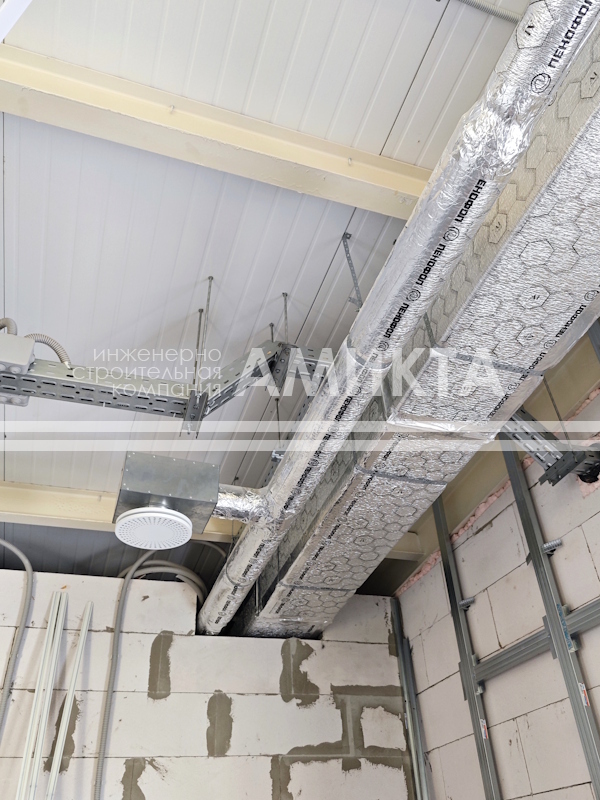

Стабилизацию воздушного потока и выравнивание его скорости перед подачей непосредственно в зону нахождения людей выполняют специальные потолочные адаптеры. Внутри них воздух распределяется равномерно, что исключает возникновение шума и направленных холодных струй на выходе из диффузоров или вентиляционных решеток.
Очистку подаваемых масс и снижение акустической нагрузки обеспечивают воздушные фильтры грубой или тонкой очистки совместно с пластинчатыми или трубчатыми шумоглушителями. Фильтры задерживают уличную пыль, защищая внутренние узлы оборудования, а шумоглушители гасят аэродинамический гул от вращения лопастей вентилятора, обеспечивая соблюдение санитарных норм по уровню звукового давления в рабочих зонах.
Сравнительный анализ элементов распределения воздуха
Для понимания разницы между типами каналов и оконечных устройств ниже приведена таблица физических характеристик материалов:
Особенности проектирования и прокладки воздуховодов при открытом потолке
В одно-двухэтажных коммерческих объектах, складских ангарах и цехах, возведенных из сэндвич-панелей, финишная отделка потолочной зоны обычно отсутствует. Все перекрытия, несущие фермы и прогоны остаются видимыми. В этих условиях инженеры проектируют открытую прокладку коммуникаций, что накладывает жесткие требования к геометрии и качеству сборки воздушных трасс.

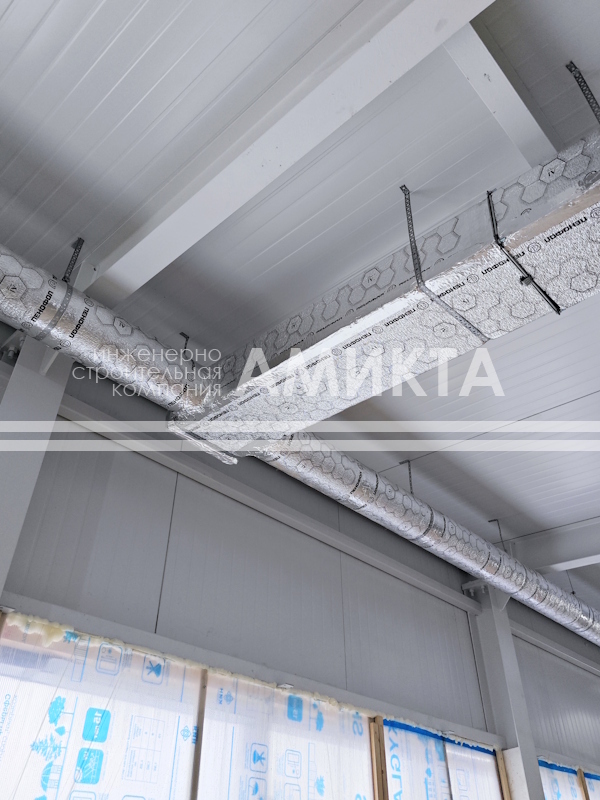

Как правило, применяется гибридная схема конфигурации магистралей. В непосредственной близости от вентиляционной установки, где объемы перемещаемого воздуха максимальны, монтируются прямоугольные стальные воздуховоды из оцинкованной стали. Такое решение экономит полезную высоту помещения. При удалении от вентиляционной камеры и разветвлении сети магистраль переходит в круглые спирально-навивные оцинкованные трубы меньшего сечения.
При наличии подвесного или подшивного скрытого потолка в офисных или административных зонах загородных комплексов или производств, в рамках инженерного решения допускается применение круглых антистатических и антибактериальных гибких воздуховодов из полукомпозитных материалов. Однако для классических открытых цехов из сэндвич-панелей использование жесткой оцинкованной стали остается наиболее долговечным и технически обоснованным вариантом.
Инженерный алгоритм расчета сечений воздуховодов
Выбор диаметров и размеров каналов при открытой прокладке выполняется по шагам для исключения превышения допустимой скорости движения среды:
- Вычисление общего расхода воздуха на участке (L, м³/ч) на основании нормативных кратностей.
- Определение максимально допустимой скорости движения (v, м/с). По СП 60.13330.2020 эти скорости состаляют: для жилых зданий и помещений с постоянным пребыванием людей - от 1 до 6 м/с, для общественных и административных зданий - от 2 до 8 м/с, для производственных и складских помещений - от 2 до 12 м/с, для вентиляционных каналов кухонь и санузлов - от 0,5 до 8 м/с, для воздуховодов технических этажей, чердаков, подвалов — от 1 до 6 м/с.
- Расчет площади поперечного сечения каналов (F, м²).
- Подбор ближайшего стандартного типоразмера круглого или прямоугольного сечения по каталогу металлоизделий.
Нормы воздухообмена для коммерческих и производственных помещений
Расчет технических параметров вентиляционных систем для коммерческого сектора регламентируется нормами СП 60.13330.2020, СП 56.13330.2021 и ГОСТ 12.1.005-88. Объем подачи воздуха вычисляется исходя из назначения конкретной площади, количества персонала и наличия технологических источников загрязнения.
Если в административной части коммерческого объекта работают люди, расчет ведется строго по удельному расходу на каждого человека. В самих цехах и ангарах, где ключевым фактором является выделение вредных веществ, тепла или пыли, инженеры проводят расчет по кратности - параметру, показывающему, сколько раз за один час должен полностью обновиться весь объем воздуха в помещении.
Как автоматизируется управление вентиляцией?
Управление сложным вентиляционным комплексом осуществляется в автоматическом режиме, что исключает ошибки со стороны персонала и защищает дорогостоящее оборудование от поломок. Существует два основных подхода к реализации автоматизации на коммерческих объектах.
Штатная автоматика от производителя поставляется в комплекте с приточно-вытяжными установками. Электронные платы и выносные пульты управления осуществляют пошаговое изменение скорости вращения вентиляторов, контролируют степень загрязнения воздушных фильтров по датчикам дифференциального давления, а также управляют алгоритмами оттаивания рекуператора при угрозе обмерзания в зимний период.
Интеграция с котельной через специализированный щит (например, на базе контроллера MyHeat или аналогичных модулях) применяется на объектах, где подогрев приточного воздуха возложен на водяной калорифер, подключенный к общей системе отопления или котельной. Контроллер обрабатывает показания температурных датчиков на подающей линии теплоносителя и внутри воздушного канала. Он плавно регулирует положение трехходового смесительного клапана, точно дозируя объемы тепла. В случае падения температуры теплоносителя ниже критической отметки автоматика мгновенно останавливает приточный вентилятор и перекрывает наружную воздушную заслонку с электроприводом, предотвращая размораживание и разрушение трубок водяного калорифера.
Этапы реализации системы вентиляции под ключ
Технический расчет и проектирование являются начальной стадией, в ходе которой инженеры определяют точные параметры теплопотерь, рассчитывают избытки явного тепла от оборудования, вычисляют аэродинамическое сопротивление будущей сети воздуховодов и определяют оптимальные точки размещения приточных и вытяжных устройств. Результатом становится детальный проект с аксонометрическими схемами и спецификацией.
Поставка оборудования и материалов включает в себя комплектацию объекта согласно проектной документации. На объект доставляются вентиляционные установки, прямые участки и фасонные элементы оцинкованных воздуховодов (отводы, тройники, переходы), монтажные траверсы, крепеж, шумоглушители и элементы автоматики.
Монтажные работы выполняются специализированными инженерами с применением профессионального инструмента. Производится сборка и подвес магистральных воздуховодов, установка потолочных адаптеров, герметизация стыков с помощью уплотнительных лент и хомутов. На подготовленное основание или монтажную раму устанавливается приточно-вытяжная машина, осуществляется подключение всех воздухораспределительных веток и обвязка калориферов.
Срок службы оборудования и гарантийные обязательства
Период безаварийной эксплуатации механической вентиляции коммерческого объекта напрямую зависит от класса выбранных вентиляционных установок и регулярности проведения сервисных мероприятий, включающих замену фильтрующих элементов и очистку теплообменников. Металлические элементы системы (прямоугольные и круглые спирально-навивные стальные воздуховоды из качественной оцинкованной стали) имеют подтвержденный эксплуатационный ресурс более 30 лет, так как не подвержены коррозии внутри сухих коммерческих помещений.
На все выполненные инженерами монтажные работы, сборку узлов автоматики, установку потолочных адаптеров и прокладку воздушных магистралей предоставляется официальная гарантия сроком 2 года.
FAQ: Вентиляция коммерческих и производственных объектов
- Какие типы вентиляции применяются в цехах и ангарах? На объектах используются принудительные приточно-вытяжные комплексы с механическим побуждением, обеспечивающие нормативный воздухообмен.
- Зачем нужна приточная вентиляция в производственных помещениях? Она подает отфильтрованный и подогретый наружный воздух, создавая избыточное давление, которое предотвращает проникновение сквозняков и запахов извне.
- Какую функцию выполняет вытяжная вентиляция? Вытяжка отвечает за принудительное удаление загрязненного воздуха, локализацию зон с избыточным теплом, газами, пылью или влагой.
- В чем преимущество использования рекуператора? Рекуператор позволяет возвращать от 75% до 85% тепловой энергии вытяжного воздуха, значительно снижая затраты на обогрев притока.
- Используется ли естественная вентиляция на коммерческих объектах? Нет, она неэффективна из-за зависимости от погодных условий и невозможности обеспечить стабильную кратность обмена воздухом.
- Что входит в состав профессиональной вентиляционной системы? Система состоит из вентиляционной установки, сети воздуховодов, фильтров, потолочных адаптеров и блока автоматического управления.
- Как подбирается оборудование для коммерческих помещений? Выбор установок производится строго под заданный объем воздушного потока и расчетное статическое давление.
- Почему для магистралей выбирают прямоугольные воздуховоды? Они позволяют экономить подпотолочное пространство, обеспечивая при этом необходимый большой внутренний объем для транспортировки воздуха.
- Зачем нужны потолочные адаптеры? Они стабилизируют статическое давление, гасят турбулентность и снижают шум перед подачей воздуха в рабочую зону.
- Каким образом обеспечивается чистота воздуха в системе? Подачу очищенных масс гарантируют воздушные фильтры грубой или тонкой очистки, установленные в составе вентиляционной установки.
- Как автоматизируется управление подогревом воздуха? Контроллер регулирует смесительный клапан на водяном калорифере, сопоставляя температуру теплоносителя с параметрами в канале.
- Что происходит при падении температуры теплоносителя? Автоматика останавливает вентилятор и перекрывает наружную заслонку для защиты калорифера от размораживания.
- Как рассчитываются сечения воздуховодов? Сечения подбираются на основе общего расхода воздуха и допустимой скорости движения потока для предотвращения избыточного шума.
- Как учитываются нормы воздухообмена в цехах? Для зон с постоянным присутствием людей расчет ведется по количеству персонала, а для складов — по кратности объема в час.
- Какой срок службы у стальных воздуховодов? Воздуховоды из оцинкованной стали в сухих коммерческих помещениях имеют подтвержденный эксплуатационный ресурс более 30 лет.
