Водяной теплый пол без стяжки: технология настильного монтажа в деревянных домах

Q: Какую нагрузку создает настильная система на перекрытия?

Вес конструкции составляет всего 20–30 кг/м². Для сравнения: классическая бетонная стяжка создает давление до 100–120 кг/м².

Q: Сколько времени занимает монтаж системы на одном этаже?

Сборка выполняется быстро: на один этаж требуется от 2 до 4 дней. К укладке финишного покрытия можно приступать сразу после завершения технических работ.

Q: Сильно ли уменьшится высота потолков после установки такого пола?

Нет, толщина «пирога» настильной системы составляет всего 30–50 мм, что позволяет максимально сохранить полезный объем помещений.

Q: Для чего в конструкции используются стальные пластины Stout?

Металлические элементы с Ω-образным профилем плотно фиксируют трубу в пазах направляющих. Благодаря высокой теплопроводности оцинкованной стали они обеспечивают равномерное распределение энергии по всей площади.

Q: Почему в качестве чернового покрытия выбран ГВЛ, а не обычный гипсокартон?

Листы гипсоволокна (Knauf) прочнее, обладают более высокой теплопроводностью и гарантируют пожарную безопасность. Они создают стабильную плоскость, необходимую для сохранности замков ламината.

Водяной теплый пол без стяжки: технология и преимущества настильных систем

Монтаж водяного пола без стяжки — оптимальный метод организации отопления в строениях с деревянными перекрытиями, каркасных домах и зданиях на сваях. Технология «сухой стяжки» позволяет избежать весовых нагрузок (до 100–120 кг/м²), характерных для бетонной заливки, и существенно сокращает сроки работ. Система готова к эксплуатации и укладке финишного покрытия сразу после завершения сборки, так как исключаются «мокрые» процессы и время на высыхание раствора.

Технические параметры настильной системы

Настильная система отопления проектируется с учетом несущей способности балок и требуемой тепловой мощности помещений.

Характеристика	Параметр системы без стяжки	Назначение
Вес конструкции	20–30 кг/м²	Снижение нагрузки на перекрытия
Толщина «пирога»	30–50 мм	Сохранение высоты потолков
Время монтажа	2–4 дня (на этаж)	Высокая скорость реализации
Материал пластин	Оцинкованная сталь	Распределение тепла
Черновой слой	ГВЛ (гипсоволокно)	База под ламинат или плитку

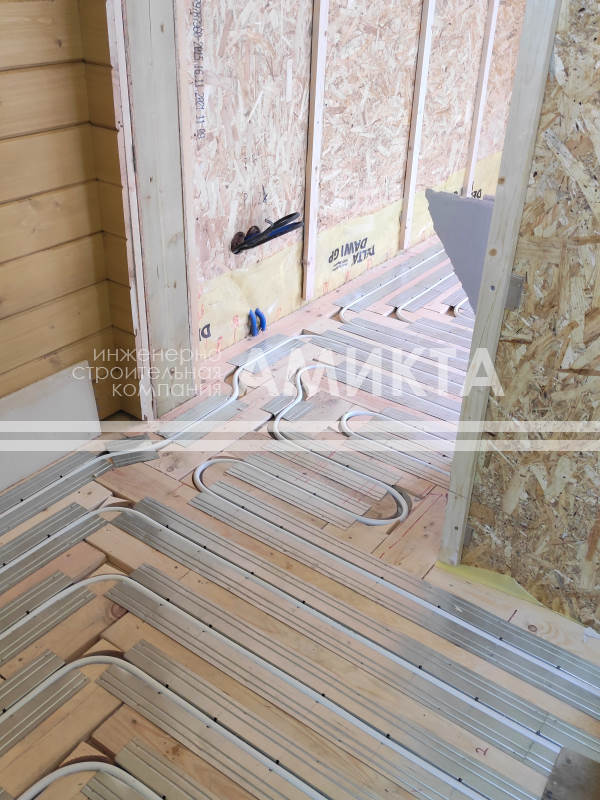

Устройство «пирога» теплого пола на деревянный пол

В частном доме настильная система собирается из компонентов, обеспечивающих жесткость основания и эффективную передачу энергии.

Основание и терморазрыв: На лаги или деревянный настил укладывается слой экструдированного пенополистирола (XPS). Он выравнивает незначительные неровности и направляет тепловой поток вверх.
Деревянные направляющие: Используются сухие строганные доски. В них подготавливаются пазы, расположение которых соответствует проектной схеме укладки труб.

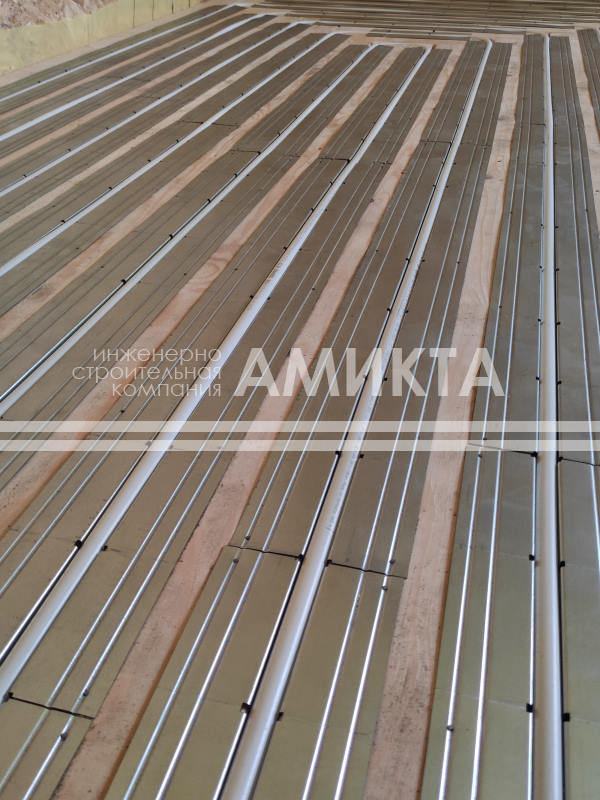

Теплораспределительные пластины Stout: В пазы устанавливаются стальные пластины с Ω-образным профилем. Они плотно фиксируют трубу и за счет высокой теплопроводности металла обеспечивают равномерный прогрев поверхности. Пластины снабжены ребрами жесткости для защиты от деформаций.
Трубопровод: Применяются гибкие трубы (сшитый полиэтилен или металлопластик). Внутри контуров трубы укладываются без изоляции для максимальной теплоотдачи. На транзитных участках используется трубная теплоизоляция красного и синего цвета.

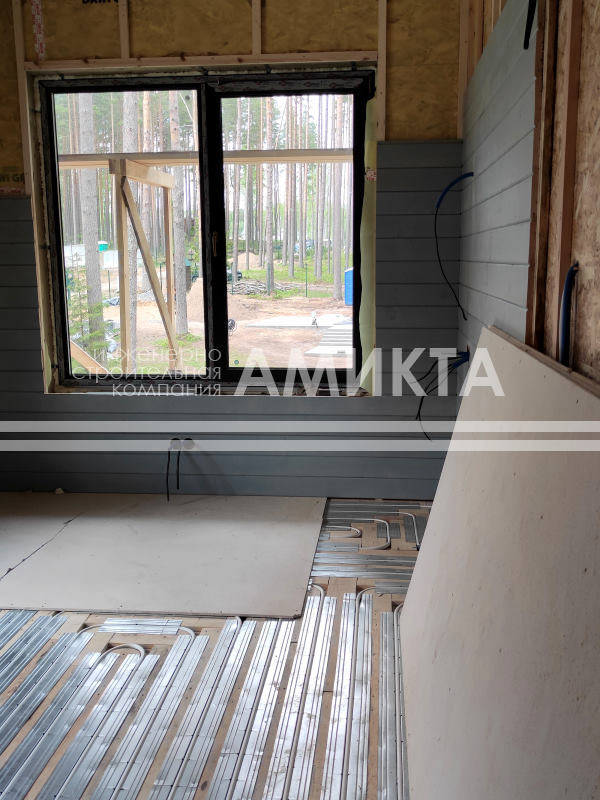

Покрытие из ГВЛ: Листы гипсоволокна (Knauf) укладываются поверх пластин. Этот материал обладает лучшей теплопроводностью, чем стандартный ГКЛ, отличается прочностью и обеспечивает пожарную безопасность системы.

Теплый пол водяной без стяжки под ламинат

Укладка ламината на сухую систему отопления требует соблюдения температурного режима и жесткости основания.

Распределение нагрузки: Плиты ГВЛ создают ровную и стабильную плоскость, исключая «играние» замков ламината при ходьбе.
Теплопередача: Гипсоволокно аккумулирует тепло от пластин и передает его финишному покрытию без локальных перегревов («зебры»).
Температурный лимит: Автоматика настраивается так, чтобы температура поверхности пола под ламинатом не превышала 27–28 °C. Это предотвращает рассыхание покрытия и выделение вредных веществ.
Подложка: При использовании ламината применяется специализированная тонкая подложка с высокой теплопроводностью, предназначенная для систем напольного обогрева.

Сравнение материалов для распределения тепла

Выбор комплектующих определяет КПД всей системы отопления в каркасном или деревянном доме.

Компонент	Требования к материалу	Рекомендуемые бренды
Труба	Наличие кислородного барьера EVOH	Stout, Usystems, Valtec
Пластины	Оцинкованная сталь, Ω-профиль	Stout
Черновой пол	Влагостойкий ГВЛ	Knauf
Автоматика	Зональное управление	TIM ZEISSLER

Этапы монтажа водяного пола без стяжки

Процесс реализации системы «под ключ» включает последовательные технические действия:

Расчет и проектирование: Определение шага укладки и количества контуров исходя из теплопотерь деревянного дома.
Подготовка основания: Укладка утеплителя и монтаж строганных досок с пазами.
Установка пластин и труб: Вставка металлических элементов и укладка трубопровода в Ω-образные каналы.
Сборка коллекторного узла: Подключение контуров к гребенкам, установка воздухоотводчиков и кранов.
Закрытие ГВЛ: Монтаж листов гипсоволокна.
Пусконаладка: Опрессовка воздухом или водой и программная настройка параметров котла.

FAQ: Водяной теплый пол без стяжки в деревянном доме

1. В каких случаях технология «сухого» монтажа предпочтительнее бетонной заливки? Этот метод оптимален для строений с деревянными перекрытиями, каркасных домов и зданий на свайном основании. Он исключает критические весовые нагрузки на балки и позволяет обойтись без ожидания высыхания раствора.

2. Какую нагрузку создает настильная система на перекрытия? Вес конструкции составляет всего 20–30 кг/м². Для сравнения: классическая бетонная стяжка создает давление до 100–120 кг/м².

3. Сколько времени занимает монтаж системы на одном этаже? Сборка выполняется быстро: на один этаж требуется от 2 до 4 дней. К укладке финишного покрытия можно приступать сразу после завершения технических работ.

4. Сильно ли уменьшится высота потолков после установки такого пола? Нет, толщина «пирога» настильной системы составляет всего 30–50 мм, что позволяет максимально сохранить полезный объем помещений.

5. Какие функции выполняет слой XPS в основании? Экструдированный пенополистирол служит терморазрывом. Он выравнивает поверхность и направляет тепловой поток вверх, предотвращая прогрев конструкции перекрытий.

6. Для чего в конструкции используются стальные пластины Stout? Металлические элементы с Ω-образным профилем плотно фиксируют трубу в пазах направляющих. Благодаря высокой теплопроводности оцинкованной стали они обеспечивают равномерное распределение энергии по всей площади.

7. Почему в качестве чернового покрытия выбран ГВЛ, а не обычный гипсокартон? Листы гипсоволокна (Knauf) прочнее, обладают более высокой теплопроводностью и гарантируют пожарную безопасность. Они создают стабильную плоскость, необходимую для сохранности замков ламината.

8. Какие требования предъявляются к трубам для скрытой укладки? Используются гибкие трубы из сшитого полиэтилена или металлопластика. Обязательное условие — наличие кислородного барьера EVOH для защиты системы от коррозии.

9. Как защитить ламинат от порчи при напольном отоплении? Автоматика настраивается на строгое ограничение температуры поверхности: не выше 27–28 °C. Это исключает рассыхание покрытия и выделение вредных соединений.

10. Нужна ли подложка при укладке ламината на листы ГВЛ? Да, используется специализированная тонкая подложка с высоким коэффициентом теплопередачи, разработанная именно для систем напольного обогрева.

11. Как организовано управление климатом в разных комнатах? Для этого применяется зональная автоматика TIM ZEISSLER. Комнатные термостаты управляют контурами, поддерживая заданный режим в каждом помещении.

12. Как контролируется качество сборки перед закрытием финишным слоем? Система проходит обязательную опрессовку воздухом или водой. Это позволяет убедиться в герметичности всех соединений трубопровода и коллекторного узла.

13. С чего начинается процесс устройства теплого пола «под ключ»? Первый этап — расчет и проектирование. Инженеры определяют шаг укладки и количество контуров на основе теплопотерь конкретного деревянного дома.

14. Из чего состоит коллекторный узел в такой системе? В состав входят гребенки для подключения контуров, краны и воздухоотводчики. Узел обеспечивает балансировку и корректное распределение теплоносителя.

15. Можно ли использовать настильную систему в коммерческих объектах? Да, технология подходит для коммерческих помещений, особенно если они размещены в зданиях с ограничениями по весу несущих конструкций.
