Как устроена система газового отопления в частном доме?
Газовое отопление частного дома представляет собой замкнутый гидравлический комплекс, в котором сжигание природного или сжиженного углеводородного газа обеспечивает нагрев теплоносителя для компенсации теплопотерь жилых комнат и нагрева санитарной воды. Полученная тепловая энергия передается от первичного теплообменника котла к приборам теплоотдачи (радиаторам, водяным теплым полам, внутрипольным конвекторам) по распределительным трубопроводным трассам.
Проектирование и монтаж газовых отопительных сетей регламентируются следующими нормативными документами:
- СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления» - определяет параметры помещений для установки газоиспользующего оборудования, нормы остекления, правила приточно-вытяжной вентиляции и системы контроля загазованности.
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» - задает правила расчета гидравлики, допустимые температурные графики теплоносителя и требования к балансировке контуров.
- СП 50.13330.2012 «Тепловая защита зданий» - определяет методику расчета стационарного теплового потока через ограждающие конструкции.
- СП 62.13330.2011 «Газораспределительные системы» - регулирует правила прокладки наружных и внутренних газопроводов, требования к запорной арматуре и узлам учета.
Расчет теплопотерь и необходимой мощности газового котла
Подбор мощности газового котла исключает использование усредненного показателя «1 кВт на 10 м² площади», так как этот коэффициент не учитывает климатическую зону, толщину утеплителя и конструктив загородного коттеджа.
Расчет базируется на вычислении суммарных трансмиссионных потерь тепла через каждый элемент строительного пирога по формуле: Q = S * (Tвн - Tнар) / R
В этой формуле:
- Q - расчетные теплопотери через ограждающую конструкцию (Вт).
- S - площадь поверхности наружных стен, кровельного перекрытия, окон или фундамента (м²).
- Tвн - расчетная температура воздуха внутри жилого помещения (+21...+22 °C).
- Tнар - температура наружного воздуха наиболее холодной пятидневки с обеспеченностью 0,92 для конкретного региона (например, -26 °C для Санкт-Петербурга и Ленинградской области или -28 °C для Москвы и Московской области).
- R - фактическое термическое сопротивление конструкции (м²·°C/Вт), рассчитываемое как сумма отношений толщины каждого слоя материала к его коэффициенту теплопроводности.
К полученным трансмиссионным потерям прибавляется расход тепловой энергии на нагрев приточного вентиляционного воздуха (инфильтрацию). Если в доме устанавливается бойлер косвенного нагрева (БКН), общая расчетная мощность котла увеличивается на 20-25% для обеспечения комфортного приоритета подготовки горячей воды без заметного снижения температуры в отопительных контурах.
Классификация газовых котлов: конвекционные и конденсационные котлы
Конструктивный тип котла определяет реальный сезонный КПД, требования к дымоходу и возможность прямой работы с низкотемпературными контурами отопления.
- Конвекционные (традиционные) котлы. Нагрев теплоносителя происходит только за счет прямого контакта пламени и раскаленных дымовых газов со стенками теплообменника. Номинальный КПД составляет 90-92%. Рабочий температурный график держится в пределах 60-80 °C на подаче и не ниже 50-55 °C на обратной линии. Ограничение температуры обратки защищает стальной или чугунный блок от образования кислотного конденсата, вызывающего поверхностную коррозию. Котлы делятся на модели с открытой камерой сгорания (атмосферная горелка с забором воздуха из котельной) и закрытой камерой сгорания (турбированный вентилятор с забором воздуха через коаксиальную трубу с улицы).
- Конденсационные котлы. Конструкция содержит спиральный теплообменник из кислотостойкой нержавеющей стали или алюминий-кремниевого сплава (силумина). Теплообменник охлаждает продукты сгорания ниже точки росы (+55 °C), принудительно конденсируя содержащиеся в них водяные пары. Это позволяет использовать скрытую теплоту фазового перехода, доводя сезонный КПД до 97-98%. Котлы работают максимально эффективно в низкотемпературном режиме (подача 30-50 °C, обратка 30-35 °C), что дает оптимальную совместимость с системами водяного теплого пола.
- Модуляция мощности. Современные котлы оснащаются микропроцессорными модулируемыми горелками с глубиной регулирования от 1:5 до 1:10. Это исключает тактование (частые пуски и остановки автоматики) в межсезонье, когда коттеджу требуется лишь 3-5 кВт тепла вместо максимальных 24 кВт.
Источники газа: магистраль, газгольдер и баллонная рампа
Организация газового отопления зависит от типа доступного топлива: метана или пропан-бутановой смеси.
- Магистральный природный газ (метан, марка G20). Обеспечивает минимальную себестоимость выработки киловатт-часа тепла и подается централизованно под рабочим давлением 13-20 мбар. Монтаж требует получения ТУ, согласования проекта и выполнения норм СП 402.1325800.2018.
- Сжиженный газ из подземного газгольдера (СУГ). Автономная емкость объемом от 2,7 до 10 м³ монтируется в котлован ниже уровня промерзания грунта на песчаную подушку с якорением к железобетонной плите. Испарение паровой фазы происходит с открытого зеркала жидкой смеси. Зимний состав СУГ содержит не менее 75-80% пропана, что поддерживает стабильное давление газа при отрицательных температурах.
- Баллонная рампа. Блок из 4-8 баллонов объемом по 50 литров, соединенных через коллектор с автоматическим двухплечевым переключающим редуктором. Редуктор автоматически переключает подачу топлива на резервную группу баллонов после опустошения основной. Схема используется как временный вариант на период подключения магистрали.
- Перенастройка котла под сжиженный газ. При переходе с метана на сжиженный пропан-бутан заменяются штатные форсунки горелки на детали с меньшим диаметром сопла, а шаговый двигатель газового клапана калибруется под повышенное входное давление 30-37 мбар.
Пример расчета расхода газа и затрат на отопление (дом 150 м²)
Для коттеджа площадью 150 м² с расчетными теплопотерями 12 кВт в климатических условиях отопительного сезона длительностью 210 суток средняя сезонная нагрузка составляет 50% от пиковой мощности (то есть 6 кВт в час). Суммарное потребление тепла за сезон рассчитывается как: 6 кВт * 24 часа * 210 дней = 30 240 кВт·ч.
Нормативные требования к газовой котельной по СП 402.1325800.2018
Монтаж газового оборудования мощностью до 50 кВт внутри загородного коттеджа регламентируется строгими нормами безопасности:
- Объем и высота потолков. Объем помещения котельной должен составлять не менее 15 м³ при высоте потолка от 2,5 м. При монтаже котла с закрытой камерой сгорания мощностью до 30 кВт в помещении кухни объем помещения рассчитывается исходя из нормы 15 м³ плюс 0,2 м³ на каждый киловатт мощности.
- Легкосбрасываемые конструкции (остекление). В котельной обязательно предусматривается окно с площадью остекления из расчета не менее 0,03 м² чистого стекла на 1 м³ геометрического объема помещения. Толщина стекла должна составлять не менее 3 мм (толстые стеклопакеты без специального легкосбрасываемого профиля нормами не допускаются).
- Вентиляция и воздухообмен. Помещение оснащается обособленным вытяжным вентиляционным каналом с естественной тягой, рассчитанным на трехкратный обмен воздуха за 1 час. Приток воздуха организуется через наружную решетку в нижней части наружной стены или подрез дверного полотна площадью от 0,02 м².
- Контроль загазованности (САКЗ). На вводе газопровода в дом устанавливается быстродействующий электромагнитный запорный клапан. Сигнал на закрытие клапана подается от датчиков загазованности по метану (или пропану при использовании СУГ) и оксиду углерода (угарному газу CO).
- Требования к дымоходам. Отвод дымовых газов от котлов с закрытой камерой сгорания выполняется через коаксиальный дымоход типа «труба в трубе» с уклоном 1-2° в сторону улицы (для конвекционных котлов во избежание затекания конденсата) либо в сторону котла (для конденсационных моделей, где конденсат стекает в нейтрализатор и сифон).

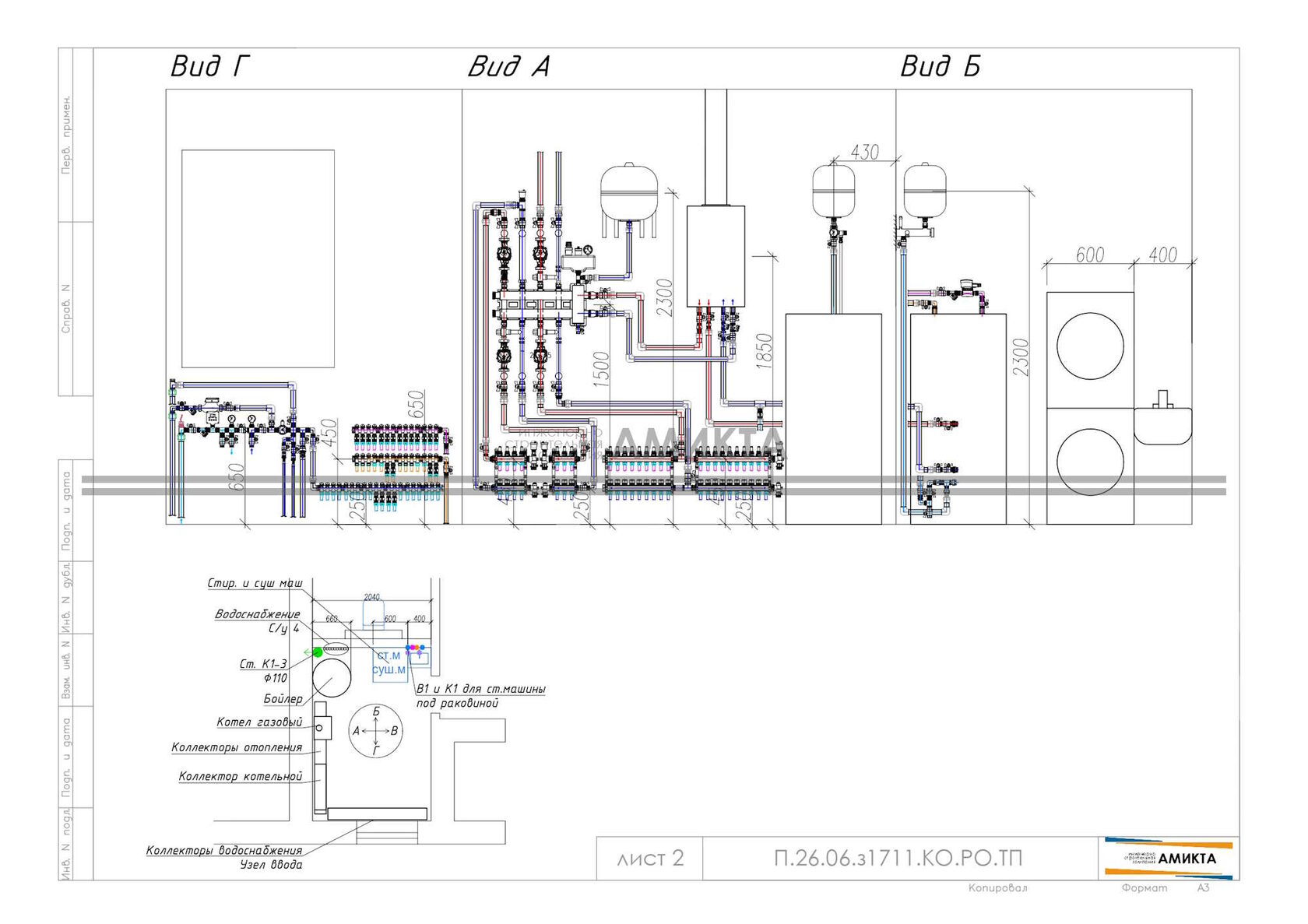

Гидравлическая увязка котельной и схемы распределения тепла
Надежная работа системы газового отопления опирается на баланс потоков теплоносителя между источником нагрева и отопительными контурами.

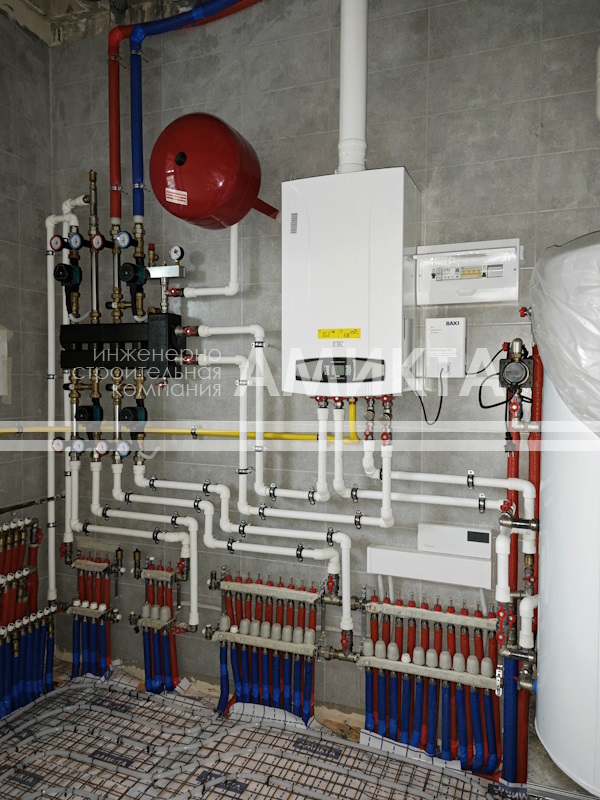

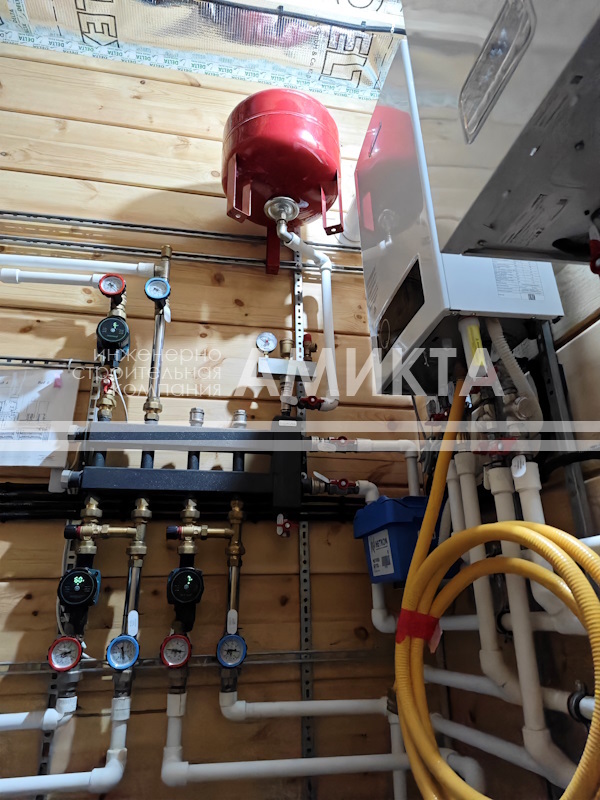

- Гидравлический разделитель (гидрострелка) и коллектор. При совмещении высокотемпературного контура радиаторов и низкотемпературного контура теплого пола гидрострелка выравнивает давление и расход между котловым насосом и насосами смесительных узлов. Это исключает взаимное гидравлическое "сдавливание" циркуляционных насосов и защищает чугунные или стальные теплообменники от термического удара.

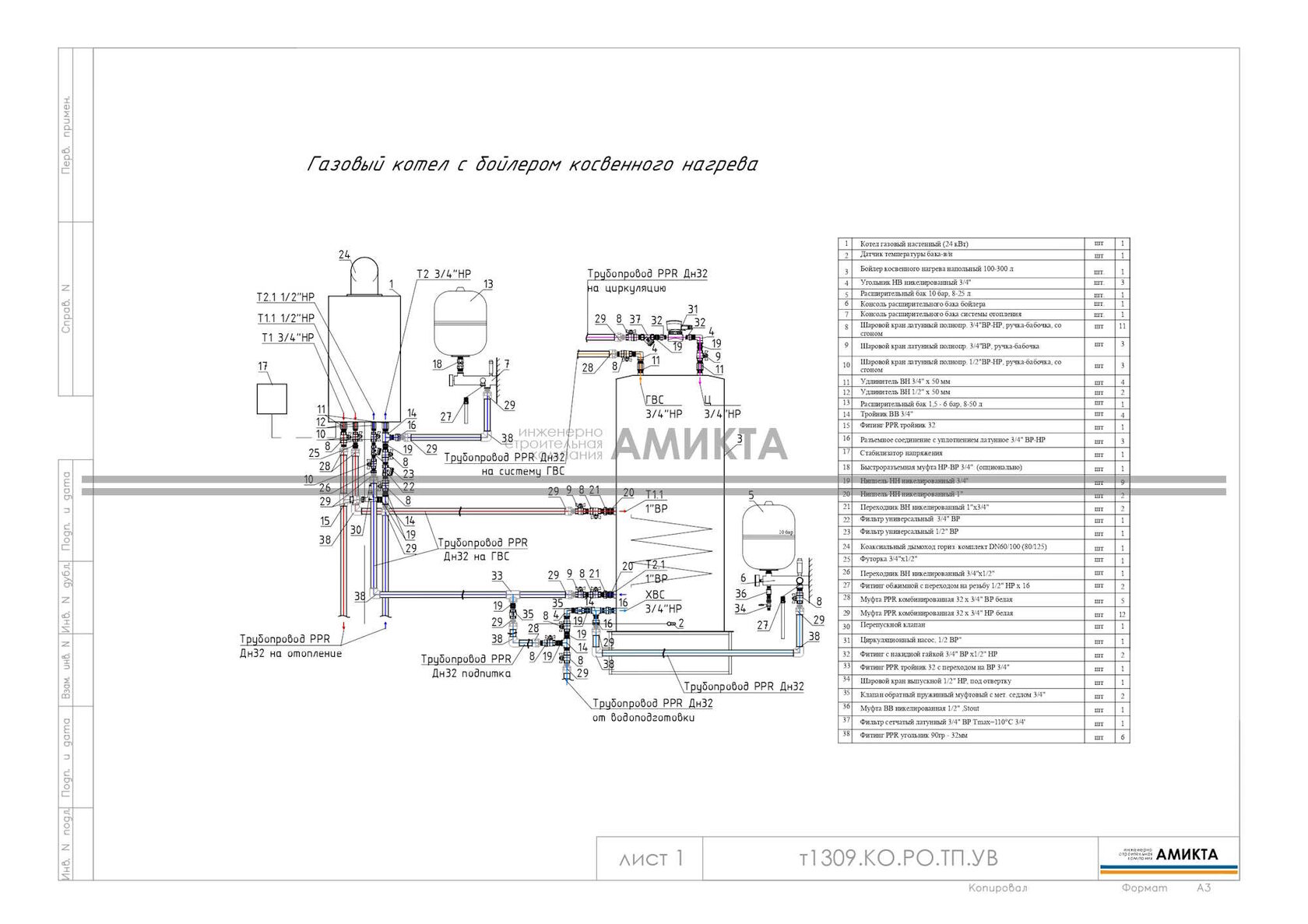

- Связка с бойлером косвенного нагрева (БКН). Одноконтурный газовый котел подключается к БКН объемом 150-300 литров со встроенным трубчатым змеевиком. По сигналу температурного датчика NTC котловой трехходовой клапан переключает весь поток теплоносителя на змеевик бойлера, обеспечивая быстрый нагрев санитарной воды до +60 °C.

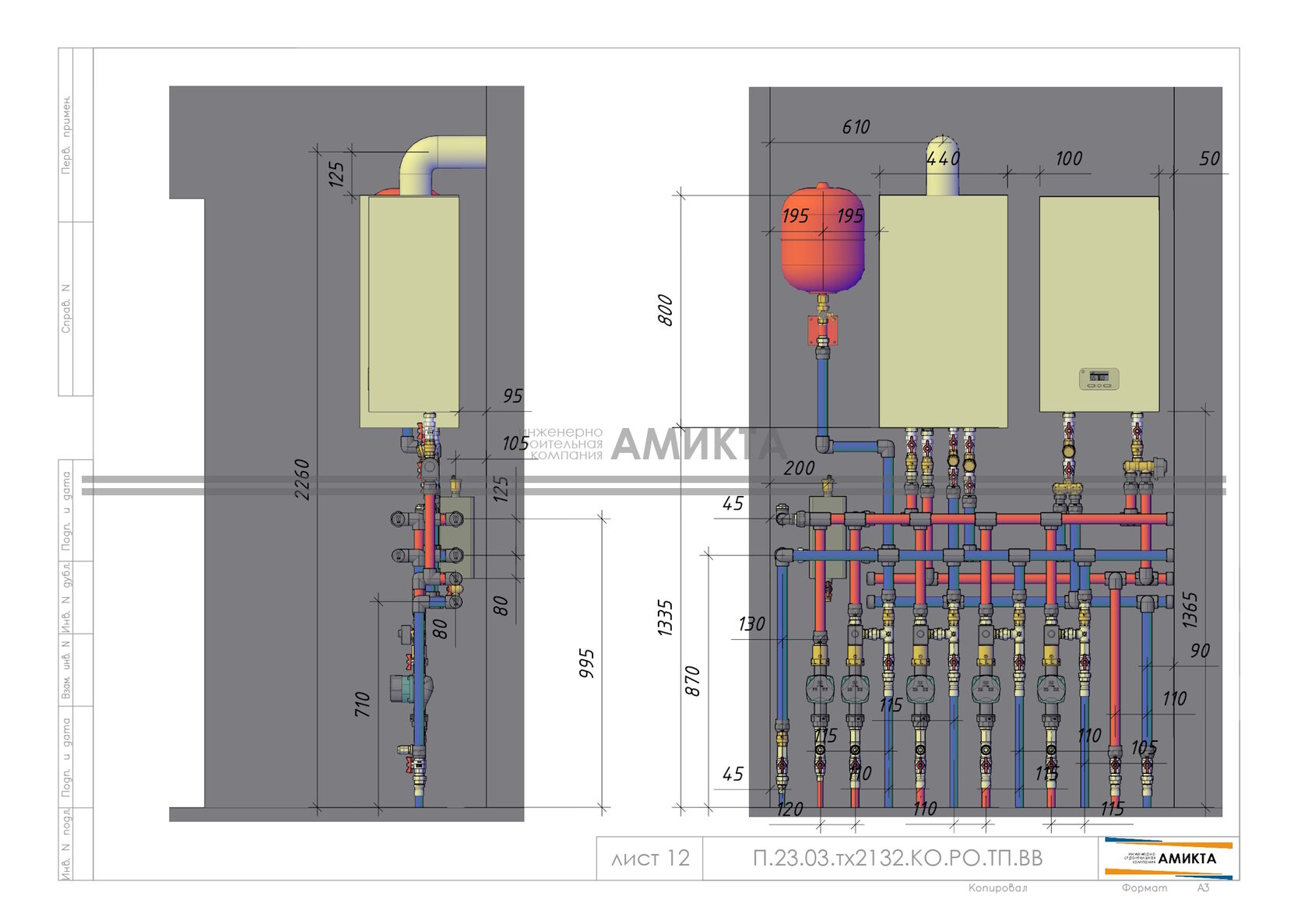

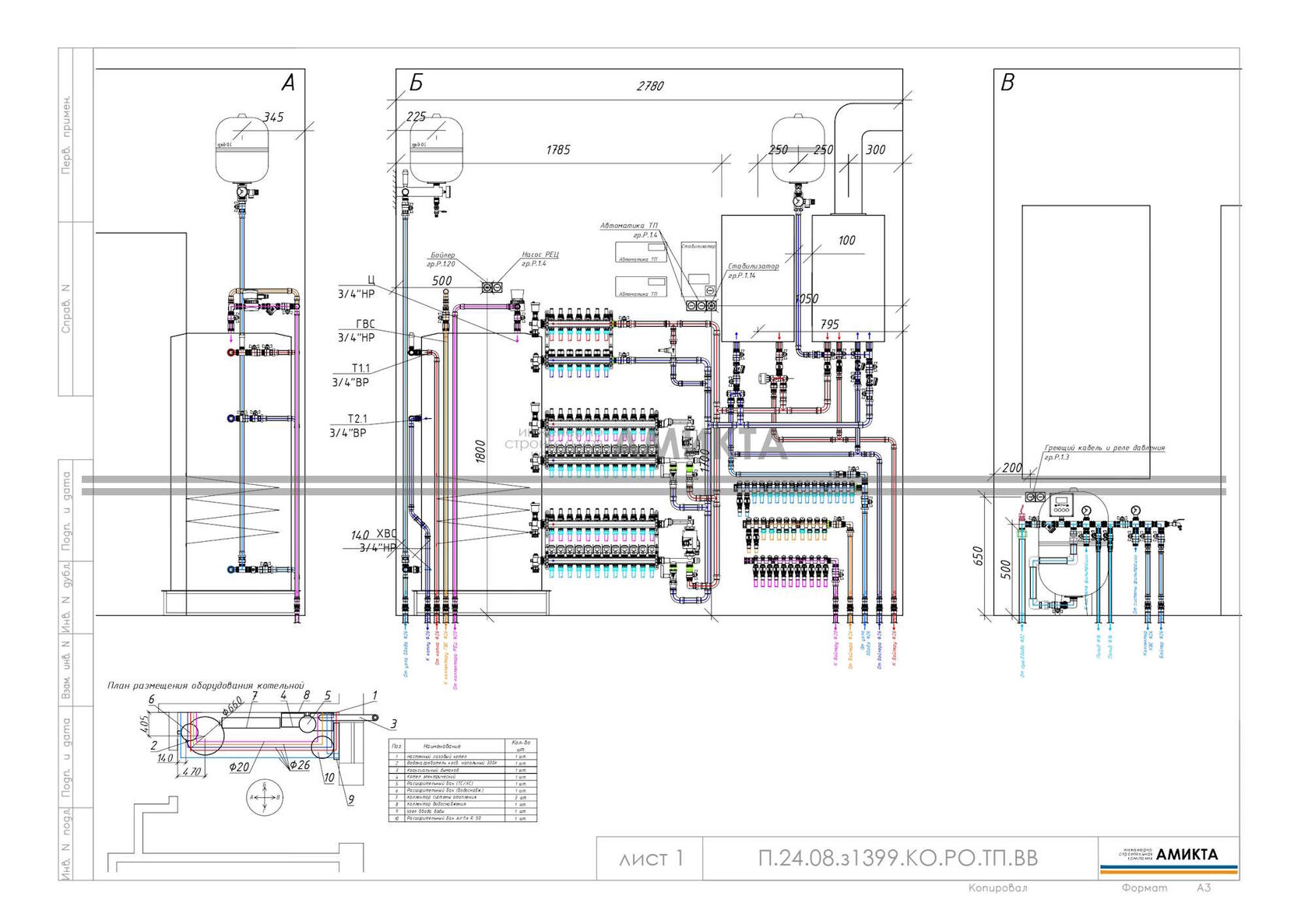

- Аварийный резервный электрический котел. В параллель с газовым котлом монтируется ТЭНовый электрокотел. На линиях подачи каждого котла перед общим коллектором или гидрострелкой монтируются пружинные обратные клапаны. Клапаны блокируют встречные паразитные потоки теплоносителя через выключенный котел. При аварийном отключении газа или падении давления автоматика мгновенно запускает электрический котел, не допуская промерзания дома.
- Коллекторная (лучевая) разводка труб. Подача теплоносителя к каждому радиатору и к каждой петле теплого пола прокладывается отдельной парой труб из сшитого полиэтилена PEX-a с антидиффузионным кислородным слоем EVOH. Трубы укладываются в теплоизоляции внутри стяжки пола цельными бухтами без промежуточных тройников и скрытых разъемных соединений, что исключает протечки в монолитных конструкциях.

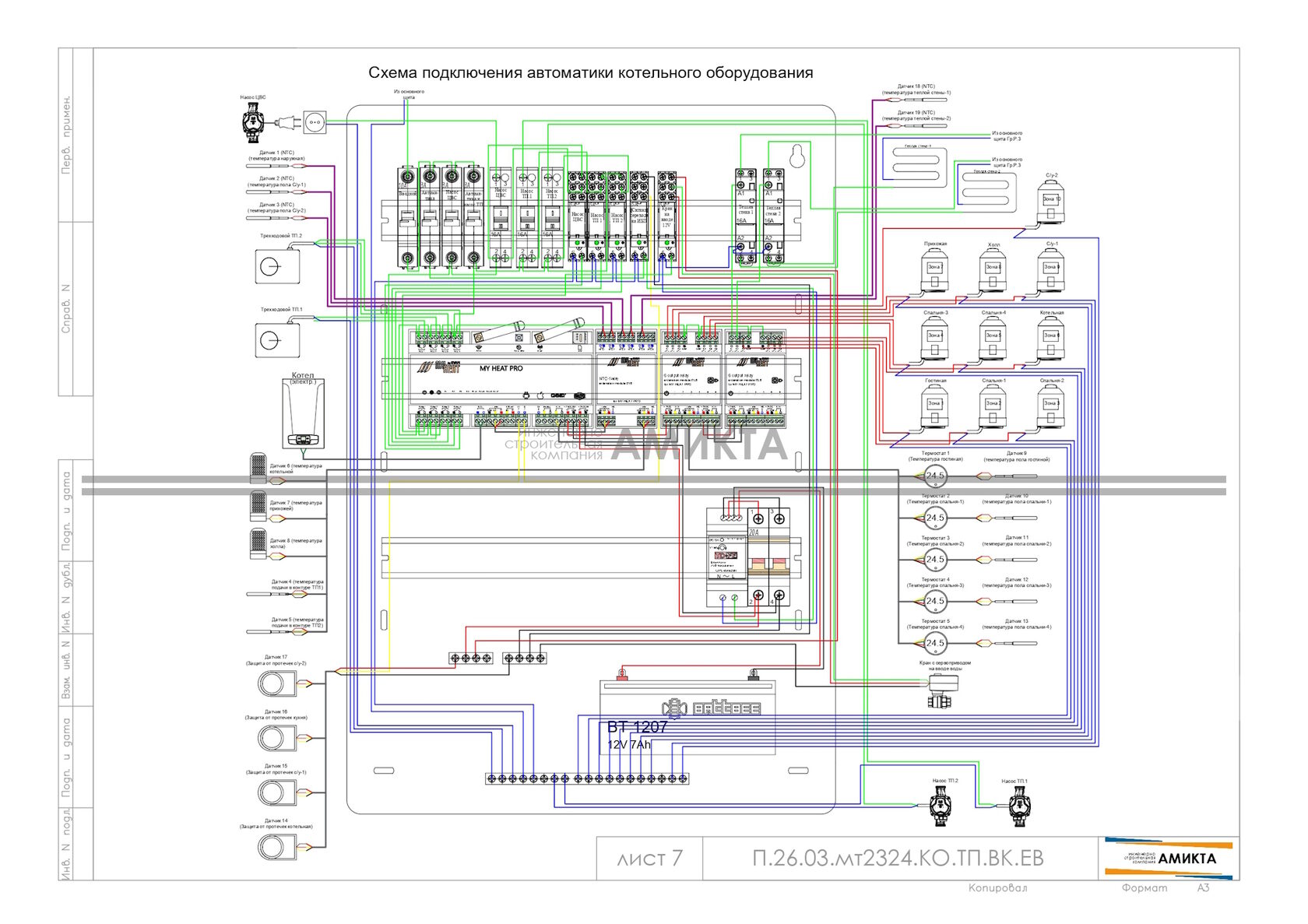

Автоматика, терморегулирование и защита оборудования
Автоматизация отопления снижает эксплуатационный расход газа на 15-20% и поддерживает заданную температуру в каждом помещении.
- Погодозависимое регулирование. Наружный датчик передает текущее значение уличной температуры на контроллер котла. Автоматика по расчетным отопительным кривым изменяет температуру подачи теплоносителя еще до того, как изменится температура внутри комнат.
- Цифровые протоколы OpenTherm и eBus. В отличие от механических релейных термостатов, цифровая шина передает котлу команды на плавную модуляцию пламени горелки, снижая расход топлива и износ механических клапанов.
- Узлы гидравлической безопасности. В систему устанавливается мембранный расширительный бак объемом не менее 10-12% от суммарной вместимости всей отопительной сети. Группа безопасности включает сбросной предохранительный клапан на 3,0 бар, автоматический воздухоотводчик и манометр.
- Электропитание и фазозависимость. Электронные блоки управления котлов и датчики контроля ионизации пламени требуют стабильного синусоидального напряжения. Подключение выполняется через инверторный стабилизатор или ИБП с чистым синусом и сквозной нейтралью.
Вопросы и ответы (FAQ)
Чем отличается эксплуатация газового котла на метане от работы на сжиженном газе из газгольдера? Сжиженный углеводородный газ (пропан-бутан) обладает большей плотностью и теплотворной способностью по сравнению с природным метаном и подается в котел под давлением 30-37 мбар (вместо 13-20 мбар для метана). Для перевода котла на СУГ меняется комплект жиклеров горелки на меньший диаметр сопел и выполняется электронная или механическая настройка газового клапана.
Почему конденсационный котел выгоднее монтировать с водяным теплым полом, а не с радиаторами? Конденсационный котел достигает пикового КПД до 98% при температуре обратной линии теплоносителя не выше 30-35 °C, когда водяные пары дымовых газов гарантированно переходят в жидкое состояние с выделением тепла. Водяной теплый пол работает в температурном графике 35-45 °C, что позволяет котлу непрерывно работать в режиме глубокой конденсации без применения насосно-смесительных узлов.
Каковы обязательные нормативные требования к газовой котельной по СП 402.1325800.2018? Помещение должно иметь объем от 15 м³, высоту потолков от 2,5 м, обособленный канал естественной вытяжной вентиляции с трехкратным часовым воздухообменом, приточную решетку или подрез двери площадью от 0,02 м² и окно с площадью остекления от 0,03 м² на каждый 1 м³ объема котельной.
Зачем в котельной с газовым котлом устанавливают резервный электрический котел? Резервный электрокотел используется для первоначального прогрева и сушки стяжек пола на этапе отделки дома до физического пуска газа, а при постоянной эксплуатации автоматически включается при аварии газопровода или временной блокировке горелки, предотвращая размораживание отопительных контуров.
Почему вентиляцию газовой котельной запрещено объединять с общедомовой вытяжкой? По требованиям СП 60.13330.2020 и СП 402.1325800.2018 газовая котельная оборудуется отдельным естественным вентиляционным каналом для исключения риска перетока взрывоопасной смеси метана или угарного газа в жилые помещения коттеджа при возникновении нештатной утечки.
Как предотвратить обмерзание баллонов при отоплении коттеджа сжиженным газом зимой? При интенсивном расходе СУГ температура жидкой фазы внутри баллона резко снижается из-за затрат энергии на испарение, что приводит к падению давления и обмерзанию стенок. Для решения проблемы увеличивают количество одновременно подключенных баллонов в рампе (до 4-6 штук в рабочем плече), снижая удельный съем газа с каждого резервуара, либо размещают рампу в утепленном шкафу.
В чем преимущество связки одноконтурного котла с бойлером косвенного нагрева перед двухконтурным котлом? Двухконтурный котел нагревает воду проточным способом и не способен поддерживать стабильную температуру при одновременном открытии нескольких смесителей, а также не позволяет подключить циркуляционную петлю ГВС. Связка одноконтурного котла и БКН объемом 150-300 литров обеспечивает запас горячей воды стабильной температуры и моментальную подачу воды из крана через линию рециркуляции.
Какой материал труб предпочтителен для скрытой разводки отопления в полу? Для скрытой прокладки в стяжке применяются трубы из сшитого полиэтилена PEX-a с аксиальной запрессовкой надвижной гильзой и наружным кислородным барьером EVOH. Цельные отрезки труб укладываются в защитной теплоизоляции от коллектора до радиатора без промежуточных фитингов в монолите.
Для чего газовую котельную оснащают системой контроля загазованности (САКЗ)? Система САКЗ непрерывно контролирует концентрацию природного газа (или пропана) и угарного газа (CO) в воздухе котельной. При фиксации утечки блок подает звуковой сигнал и моментально передает импульс на электромагнитный клапан, перекрывающий подачу газа на вводе в дом.
Зачем газовому котлу необходим инверторный стабилизатор или ИБП с чистым синусом? Микропроцессорные платы управления современных котлов и датчики ионизации контроля пламени чувствительны к форме питающего напряжения и перепадам фазы. Инверторный стабилизатор или ИБП со сквозной нейтралью сглаживает скачки напряжения и защищает электронику от выхода из строя.
