Ручное управление отоплением подразумевает фиксированную температуру подачи на весь сезон, которую задают один раз и больше не трогают. Автоматика меняет этот подход коренным образом: она собирает показания датчиков, сравнивает их с уставками и корректирует работу котла в реальном времени. Температура в помещениях держится в заданном диапазоне, расход топлива снижается, а оборудование изнашивается медленнее, поскольку исчезают частые пуски и остановки в межсезонье.
Что включает автоматизация системы отопления
Система строится из трех функциональных уровней. Полевой - датчики температуры, давления, расхода. Управляющий - контроллеры, термостаты, программируемые реле. Исполнительный - сервоприводы, регулирующие клапаны, насосы с частотными преобразователями.
Датчики передают измеренные значения на контроллер по проводным или беспроводным каналам, а контроллер обрабатывает информацию по заложенному алгоритму и выдает управляющие сигналы на исполнительные механизмы. Цикл опроса в типовых системах составляет от 1 до 10 секунд, и для отопления с большой тепловой инерции этого вполне достаточно.
Полевой уровень: датчики и их правильная установка
Измерительные преобразователи фиксируют физические параметры системы и передают их в цифровом или аналоговом виде на устройство обработки. Основные типы: датчики температуры наружного воздуха, температуры теплоносителя, комнатные термостаты, датчики давления, расходомеры.
Датчики температуры теплоносителя выпускаются в двух исполнениях.
Накладные модели крепятся на трубопровод металлическими хомутами, причем между корпусом датчика и стенкой трубы наносится термопаста КПТ-8, после чего конструкция изолируется гильзой из вспененного полиэтилена. Врезка в трубопровод при этом не требуется, однако погрешность измерения достигает плюс-минус 1,5 градуса из-за теплового сопротивления стенки трубы и изоляции. Как правило, в современных системах отопления загородных домов такие датчики не применяются.
Погружные датчики устанавливаются внутри защитной гильзы, которая врезается в трубопровод через бобышку, тройник или сварную втулку. Пространство между чувствительным элементом и стенками гильзы заполняется теплопроводящей пастой или трансформаторным маслом, и поскольку чувствительный элемент контактирует непосредственно с потоком теплоносителя, точность измерения составляет плюс-минус 0,3 градуса.
Датчик наружного воздуха вешается на северную стену дома на высоте 2-2,5 метра. До окон, вентиляционных выбросов, козырьков - не менее 0,5 метра. От прямого солнца и осадков защищается козырьком или экраном.
Управляющий уровень: контроллеры и протоколы связи
Контроллер отопления - программируемое устройство, которое собирает показания датчиков, сравнивает их с уставками и формирует команды для исполнительных механизмов. В память закладываются алгоритмы: температурные графики, расписания зон, приоритеты контуров, защитные установки.
Управление котлом бывает трех типов.
Релейный сигнал представляет собой замыкание или размыкание контактов термостата, что соответствует командам "включить" и "выключить". Котел работает на полной мощности до достижения заданной температуры, потом отключается. Это тактование, и от него горелка с теплообменником изнашиваются быстрее.
Аналоговый сигнал 0-10 В плавно меняет мощность горелки, причем контроллер выдает напряжение от 0 до 10 вольт, пропорциональное требуемой мощности. Количество пусков и остановок снижается, хотя обратная связь о состоянии горелки по-прежнему отсутствует.
OpenTherm - открытый цифровой протокол двусторонней связи между термостатом и котлом. По двухпроводной линии передаются команды на включение, мощность, показания температуры теплоносителя, коды ошибок, состояние насоса и расширительного бака. Модуляция мощности горелки - от 10 до 100 процентов, и по сравнению с релейным управлением расход газа падает на 10-20 процентов, так как тактование исчезает, а температура подачи поддерживается точнее. В современных котельных управление происходит по протоколу OpenTherm или его аналогам.
Погодозависимая автоматика и температурные графики
Погодозависимая автоматика меняет температуру теплоносителя в зависимости от наружной температуры: холоднее на улице - выше подача, теплее - ниже. Эта зависимость описывается температурным графиком - кривой, которая задает соотношение между наружной температурой и температурой теплоносителя в подающем трубопроводе.
В память контроллеров производители вкладывают 15-25 стандартных графиков. Наклон кривой отражает инерционность дома и его теплопотери. Каркасные дома с большим остеклением требуют крутого графика. Кирпичные и монолитные дома с хорошей теплоизоляцией работают на пологих.
Неправильно подобранная кривая дает два типичных дефекта.
Крутой график в инерционном доме вызывает перегрев и "пилу" температуры: контроллер повышает подачу, комната прогревается с запаздыванием, потом температура перелетает через уставку на 3-4 градуса. Пологий график в доме с высокими теплопотерями не дотягивает в сильные морозы.
Настройка выполняется методом последовательных приближений. Сначала выбирается базовый график по типу конструкций дома. Потом в течение 3-5 дней при стабильной погоде смотрят на показания комнатных термостатов. Если температура систематически завышена или занижена - сдвигают кривую вверх или вниз на 2-3 градуса.
Экономия в частном доме - 20-35% по сравнению с постоянной температурой подачи. В межсезонье, когда на улице от плюс 10 до минус 5 градусов, автоматика снижает температуру теплоносителя с 70 до 35-40 градусов, и тепловая нагрузка на котел падает пропорционально.
Исполнительный уровень: сервоприводы и регулирующая арматура

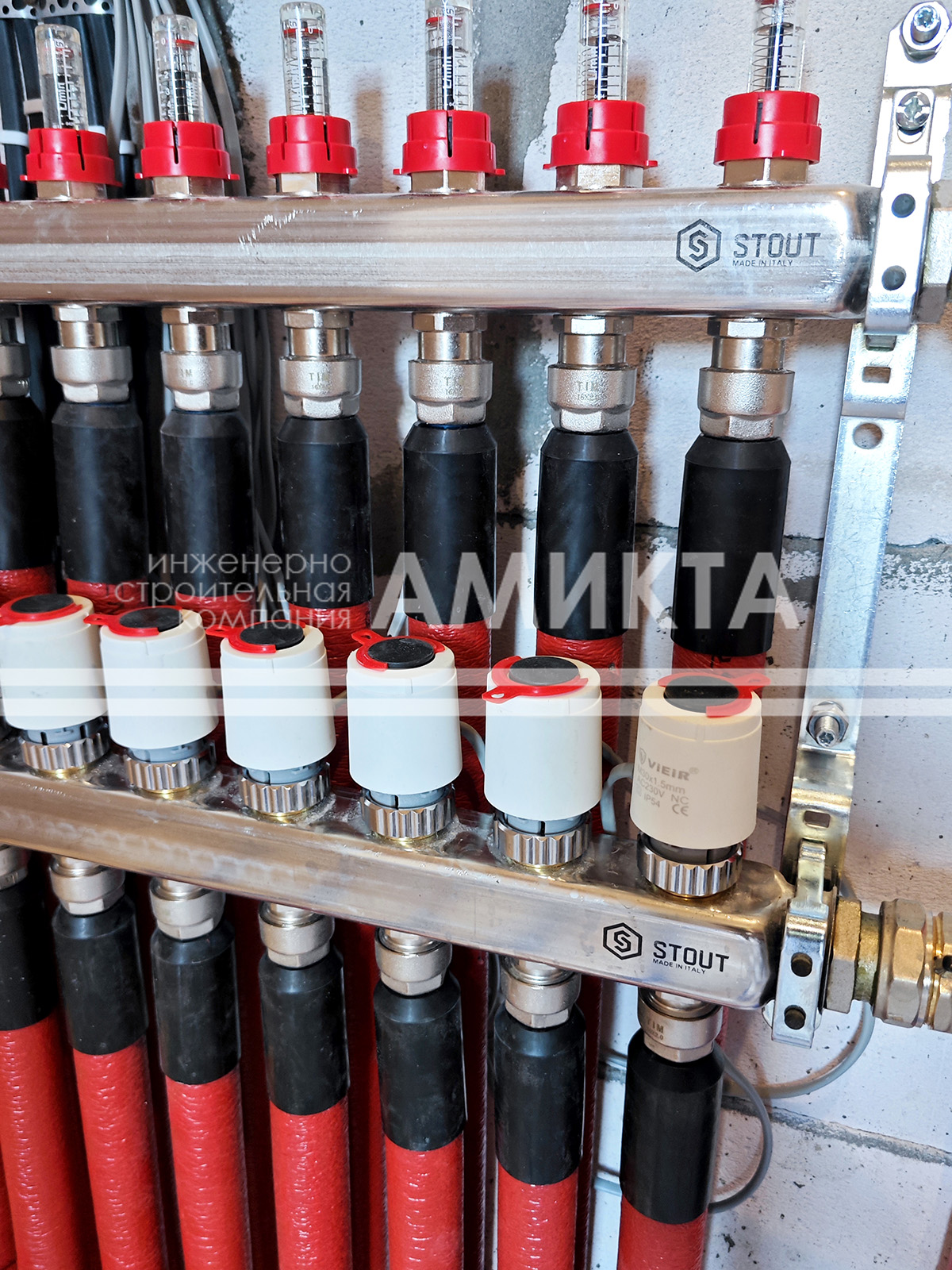

Электротермический сервопривод при подаче управляющего сигнала перемещает шток клапана, и проходное сечение контура меняется. Внутри корпуса находится нагревательный элемент и терморасширяющаяся жидкость, которая при подаче напряжения нагревается, расширяется и выталкивает шток. Полный ход занимает от 2 до 5 минут.
По поведению при отсутствии питания сервоприводы делятся на два типа.
Нормально открытый (NO) остается открытым благодаря возвратной пружине, поэтому циркуляция сохраняется при обесточивании.
Нормально закрытый (NC) пружиной возвращается в закрытое положение, и контур перекрывается. Применяется в теплых климатах или для зонального отключения помещений по расписанию. При отключении питания у таких приводов риск протечек и подачи теплоносителя в отключенный контур отсутствует. Поэтому в системах водяного теплого пола предпочтительнее NC сервоприводы.
Пропорциональные сервоприводы получают аналоговый сигнал 0-10 В или PWM, при этом положение штока пропорционально сигналу: 5 В соответствует 50 процентам открытия, 10 В - 100. Расход меняется плавно, и гидроудары, характерные для двухпозиционных приводов, исключаются.
Зональное регулирование: коллекторные узлы и комнатные термостаты

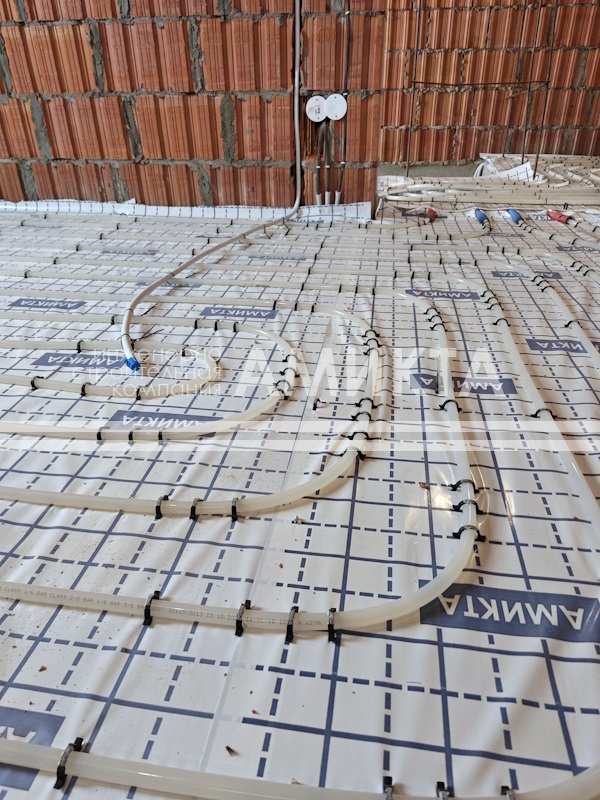

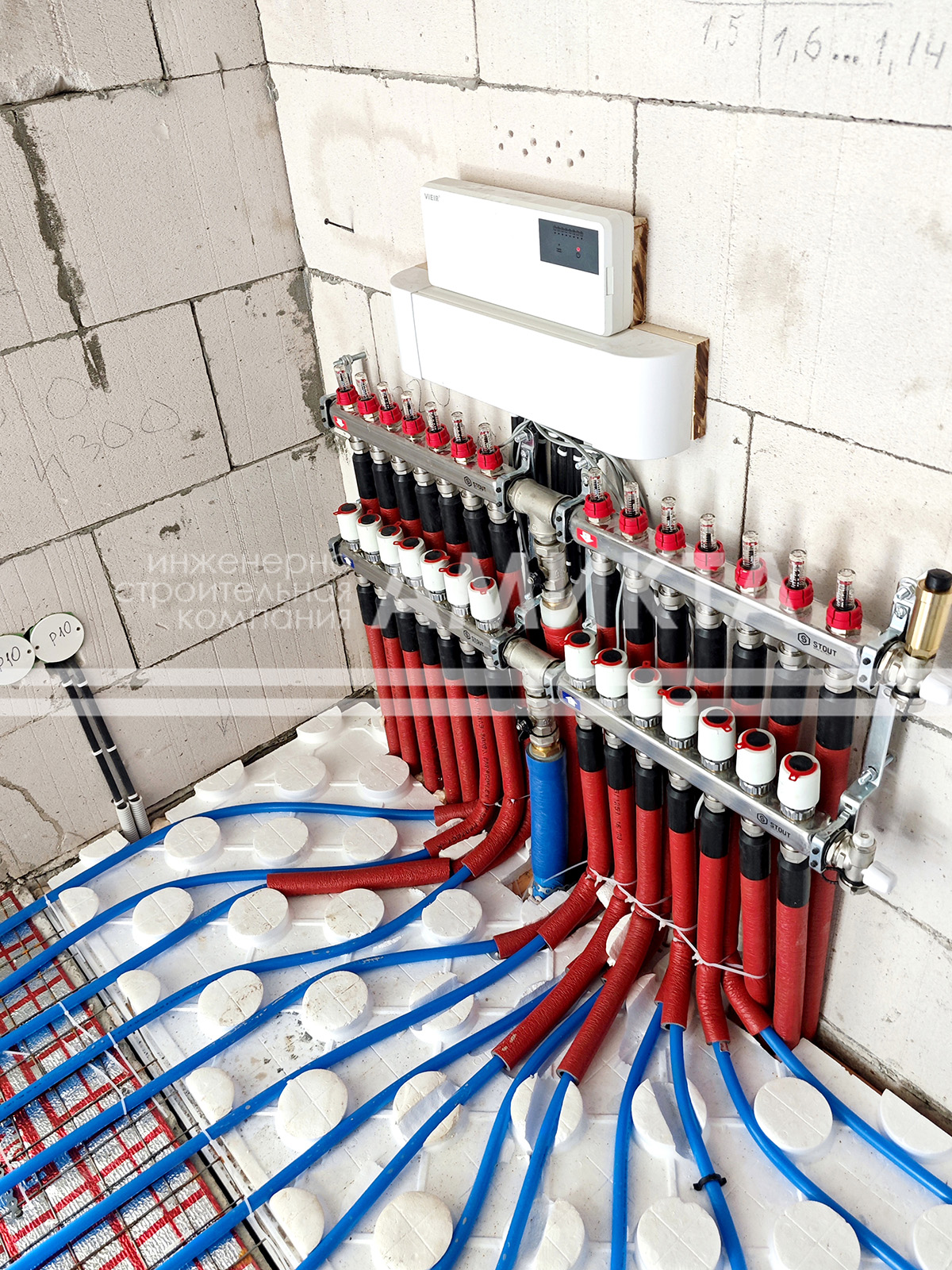

Коллекторная разводка с индивидуальными контурами позволяет регулировать температуру в каждом помещении независимо. На коллекторном теплого пола узле стоят расходомеры с запорными клапанами для ручной балансировки и сервоприводы для автоматического регулирования, причем каждый контур подключен к отдельному выходу контроллера.

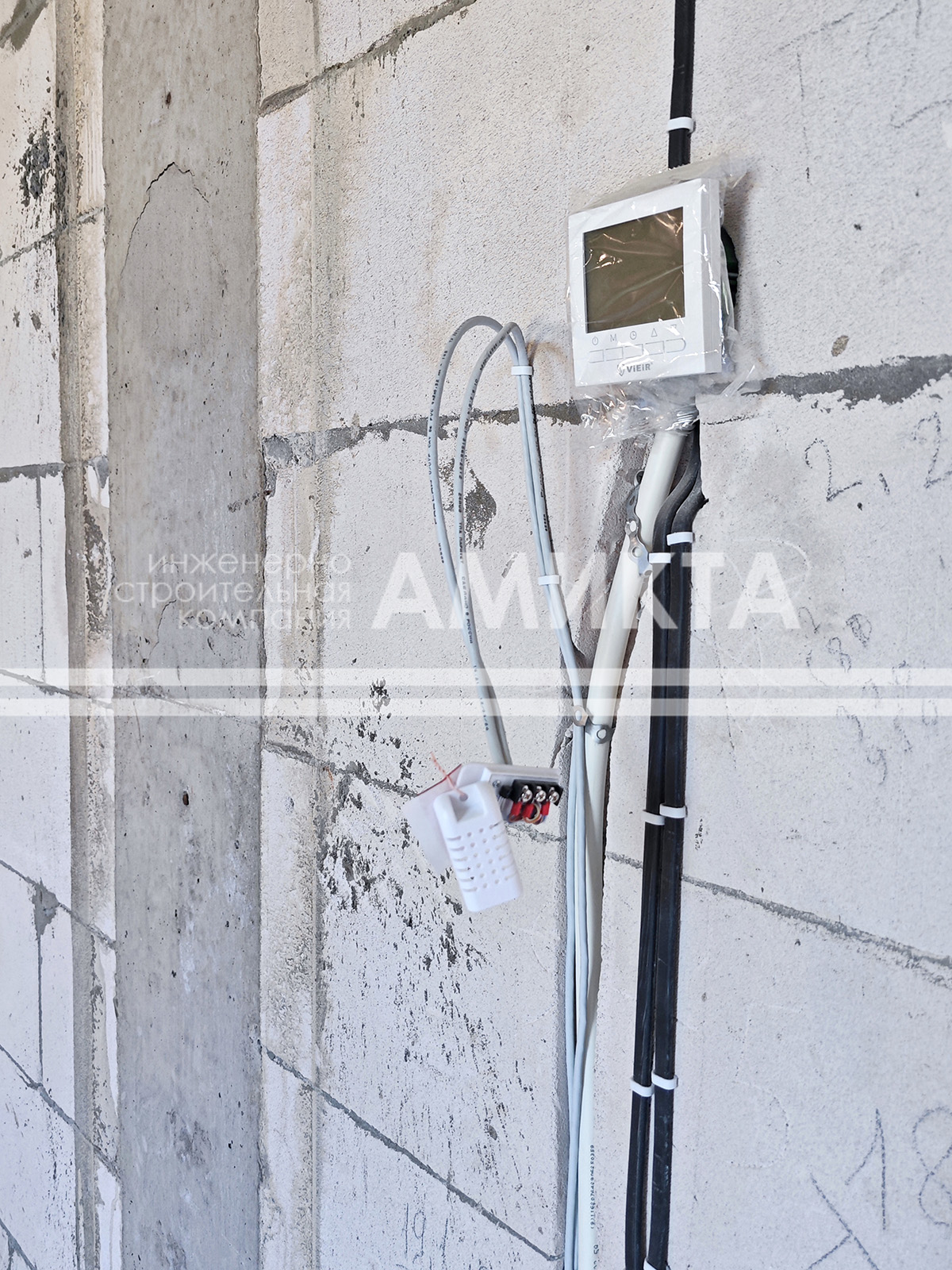

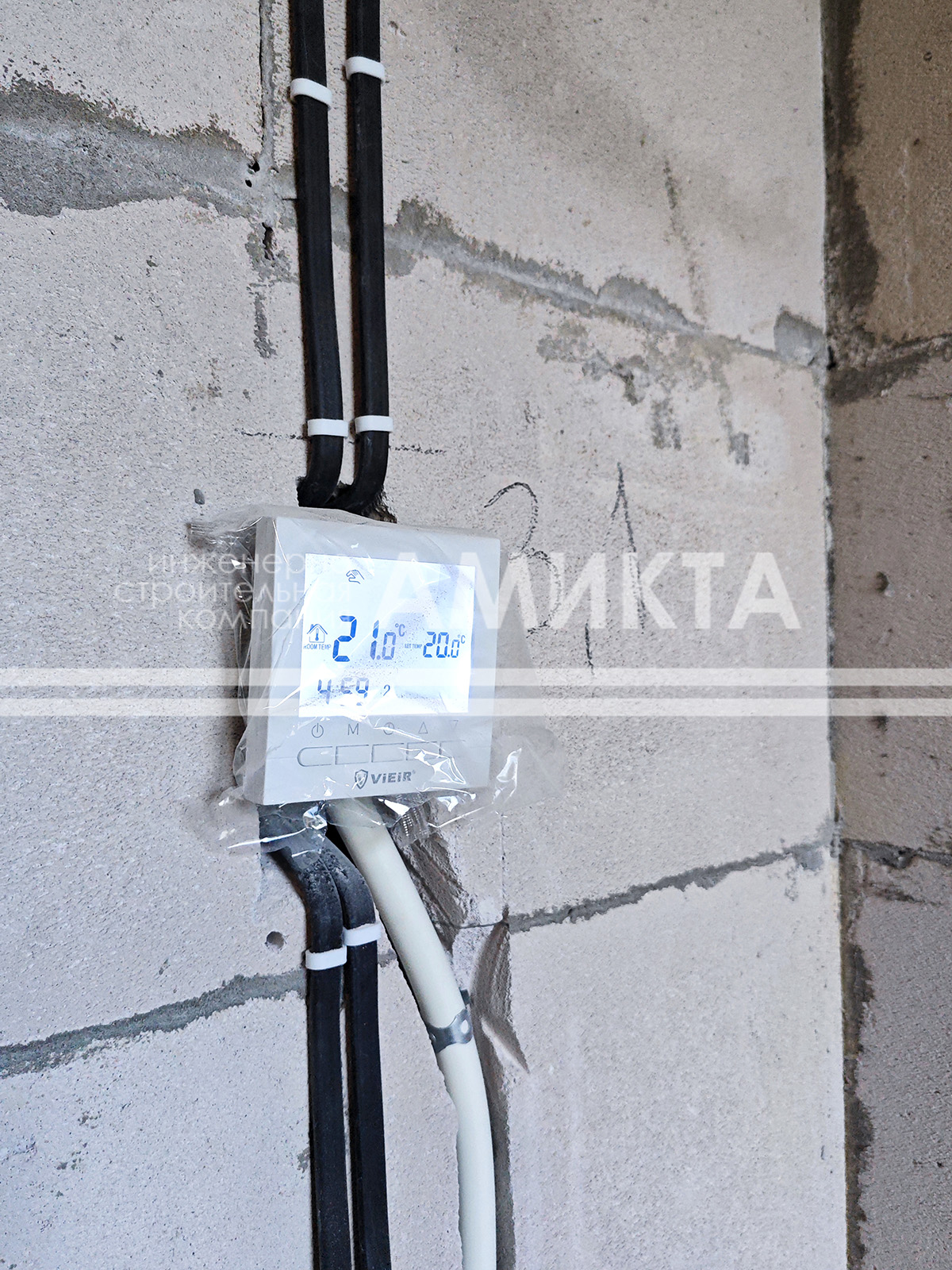

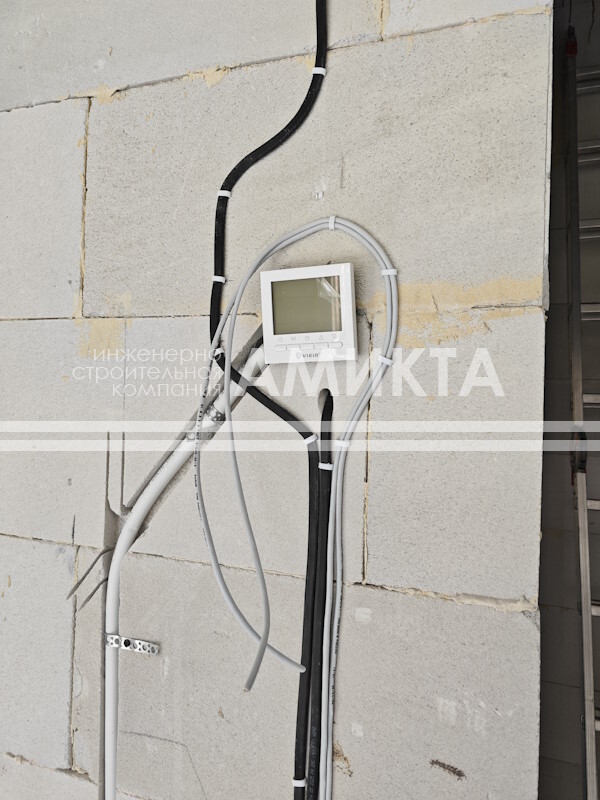

Комнатный термостат измеряет температуру воздуха и сравнивает с установленной. Отклонение более чем на 0,5 градуса - сигнал уходит на контроллер, который подает питание на сервопривод контура. Температура превышает установленную - сервопривод перекрывает или ограничивает расход теплоносителя в конкретном контуре теплых полов.
Для радиаторов используются термостатические вентили с термоголовками. Внутри головки - терморасширяющийся элемент, реагирующий на температуру воздуха, и шток вентиля двигается механически. Энергонезависимый вариант: при отключении электроэнергии регулирование сохраняется. Точность - плюс-минус 1-2 градуса. Паспортная точность термоголовок с жидкостным наполнителем - 1 градус, но инерционность радиатора и расположение головки сглаживают колебания.
WiFi-термостаты и удаленное управление

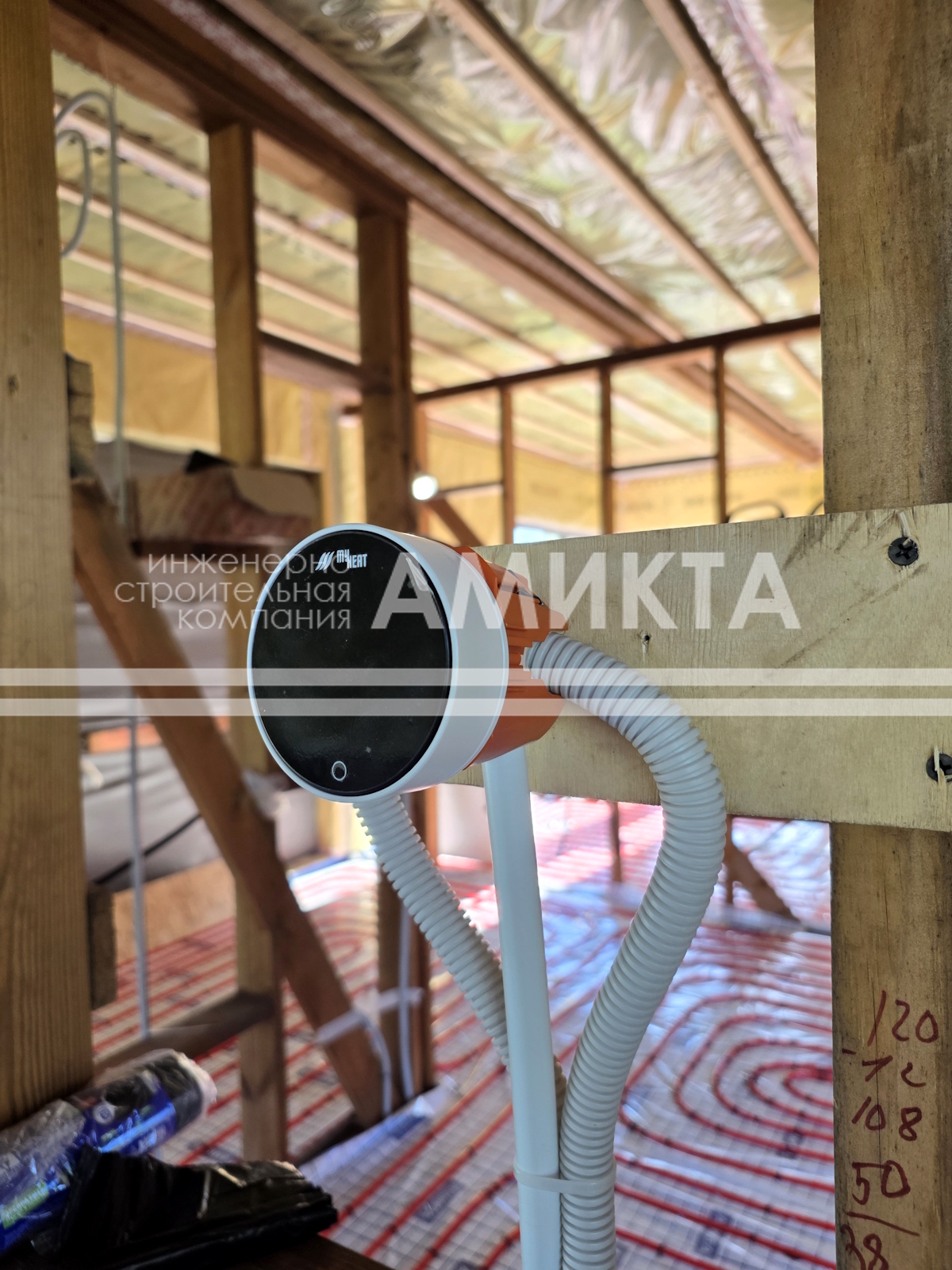

WiFi-термостат - комнатный регулятор с модулем беспроводной связи, который подключается к домашней сети и управляет температурой через приложение. От программируемого термостата он отличается облачным сервисом и push-уведомлениями. При отключении интернета работает по внутреннему расписанию, но удаленный доступ пропадает. В многоконтурной системе ставится как дополнение к контроллеру, а не замена.
Как выбрать контроллер отопления: пошаговый алгоритм
- Определите протокол котла. OpenTherm - если котел поддерживает, иначе релейное управление.
- Учтите теплый пол. Нужен смесительный узел с сервоприводом и датчиком температуры подачи.
- Проверьте диспетчеризацию. Удаленный доступ требует слота для модуля связи.
- Заложите кабельную инфраструктуру: кабель для датчиков, линия для сервоприводов.
Автоматизация котельной под ключ: состав системы

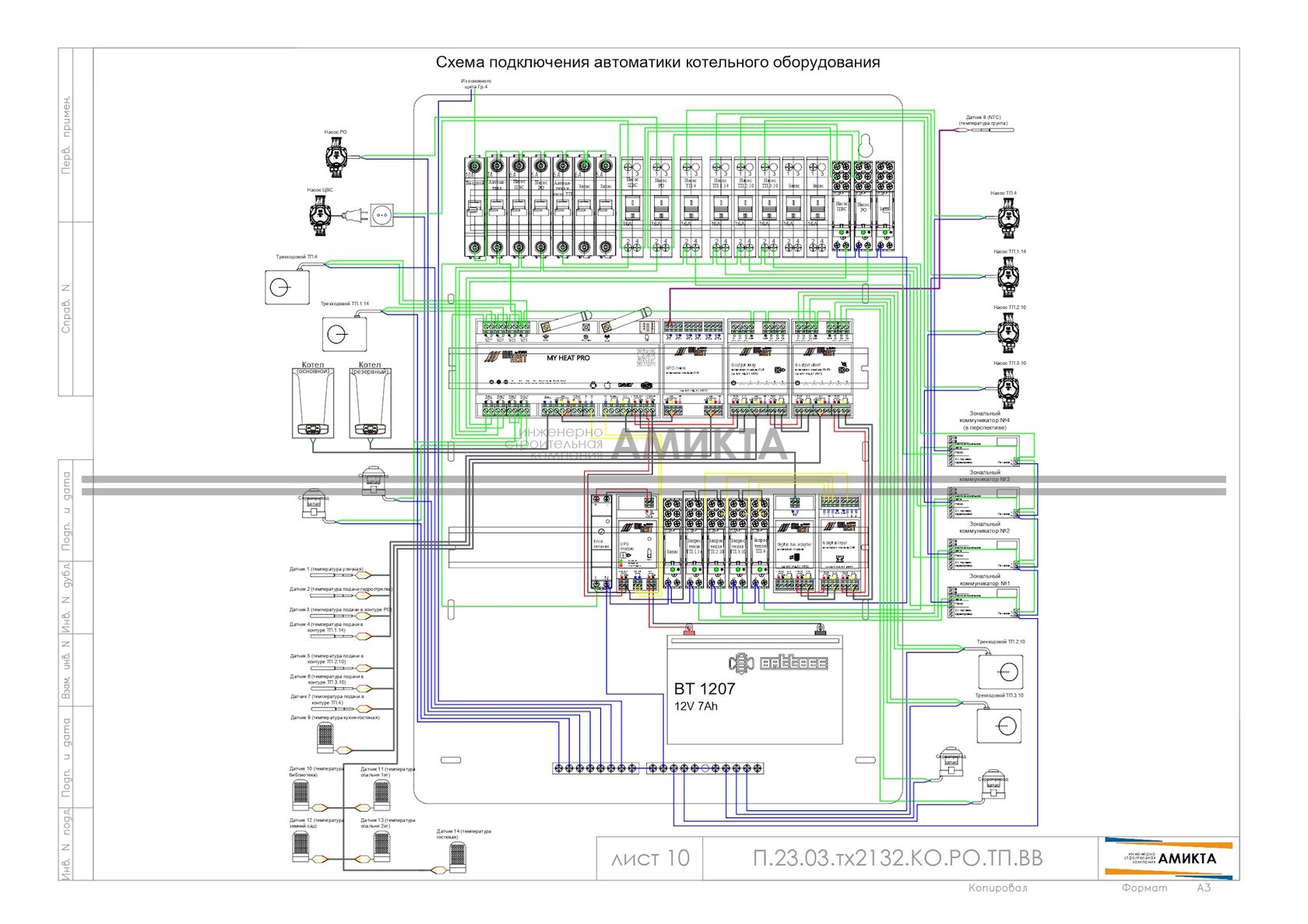

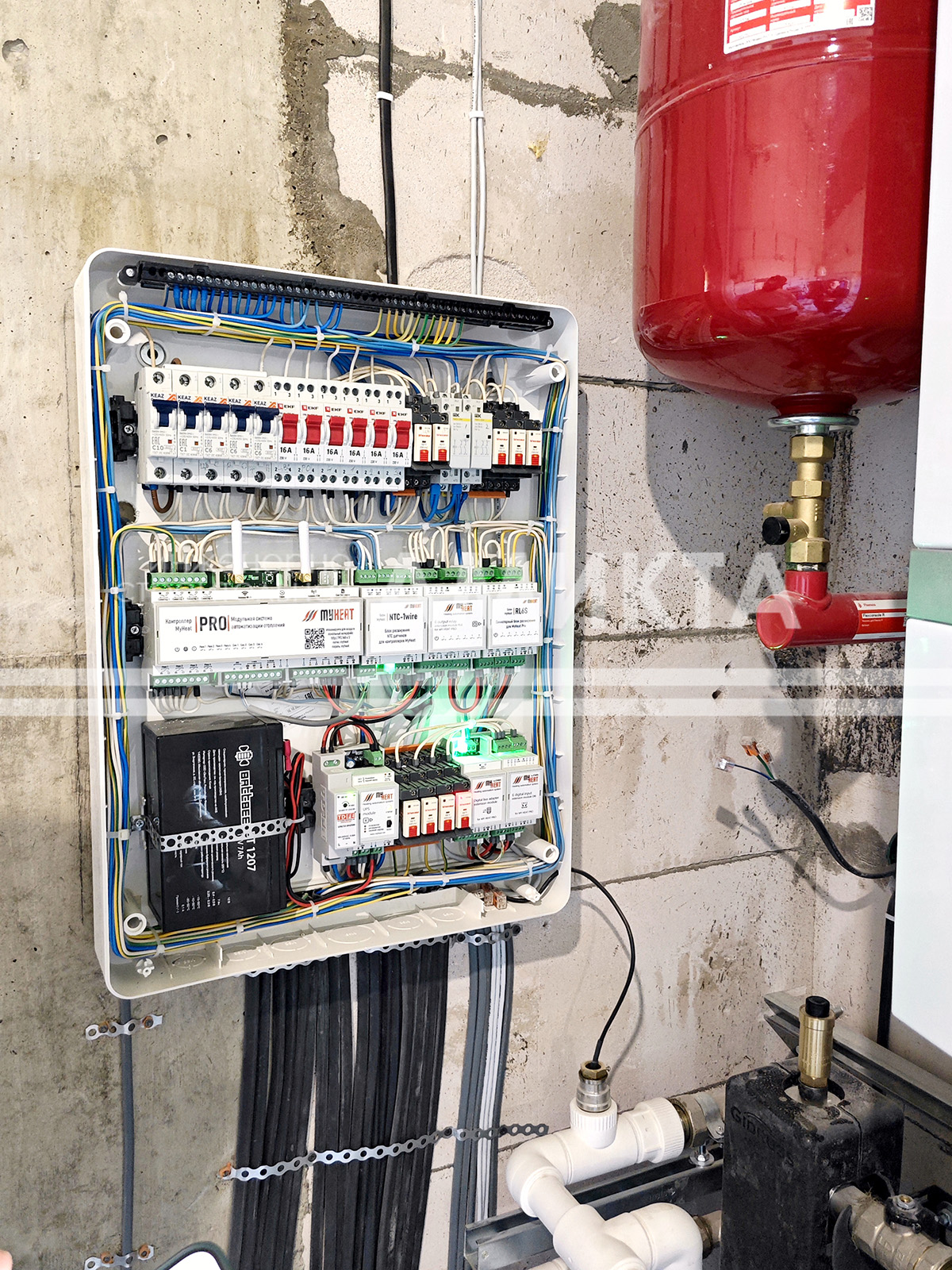

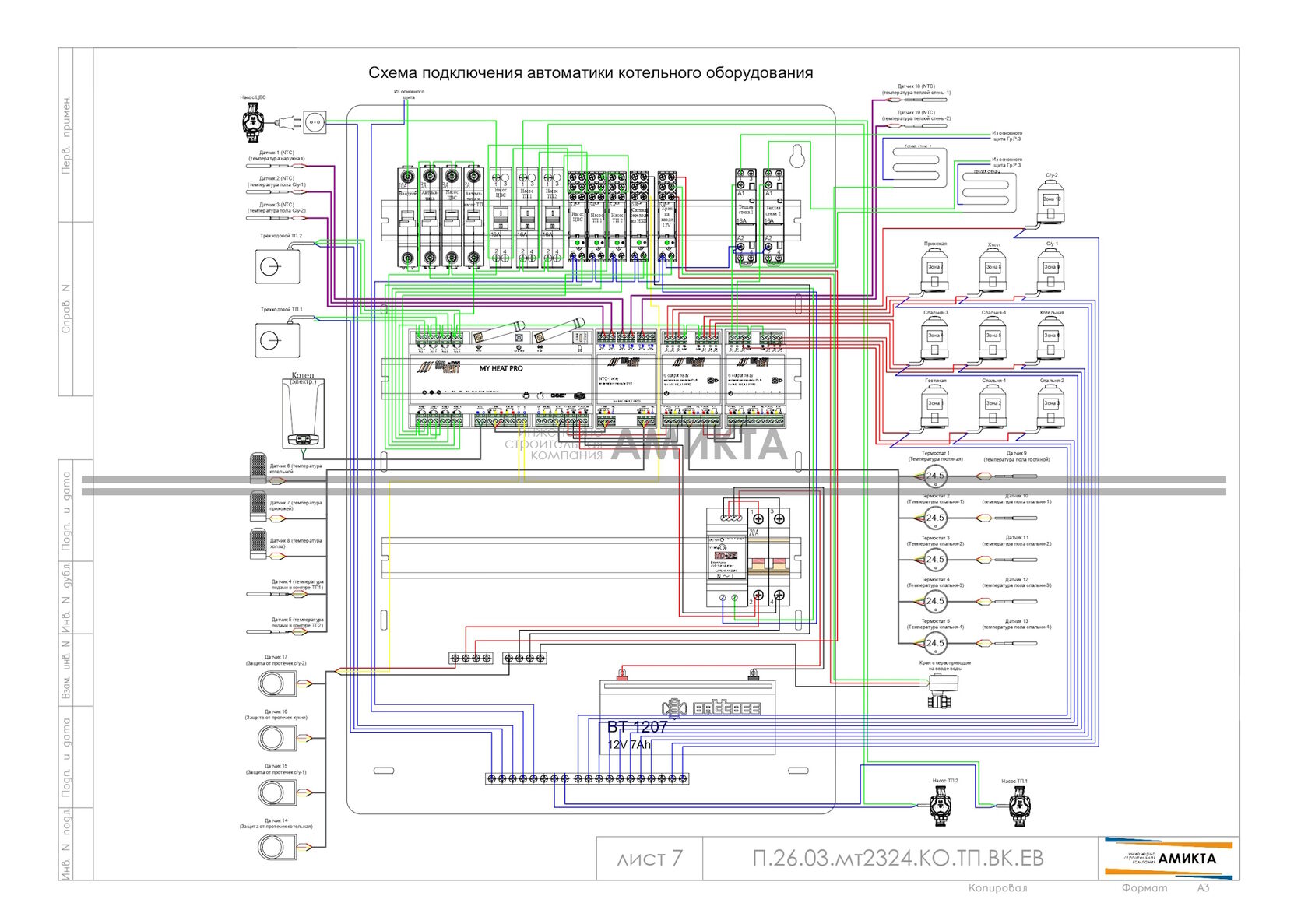

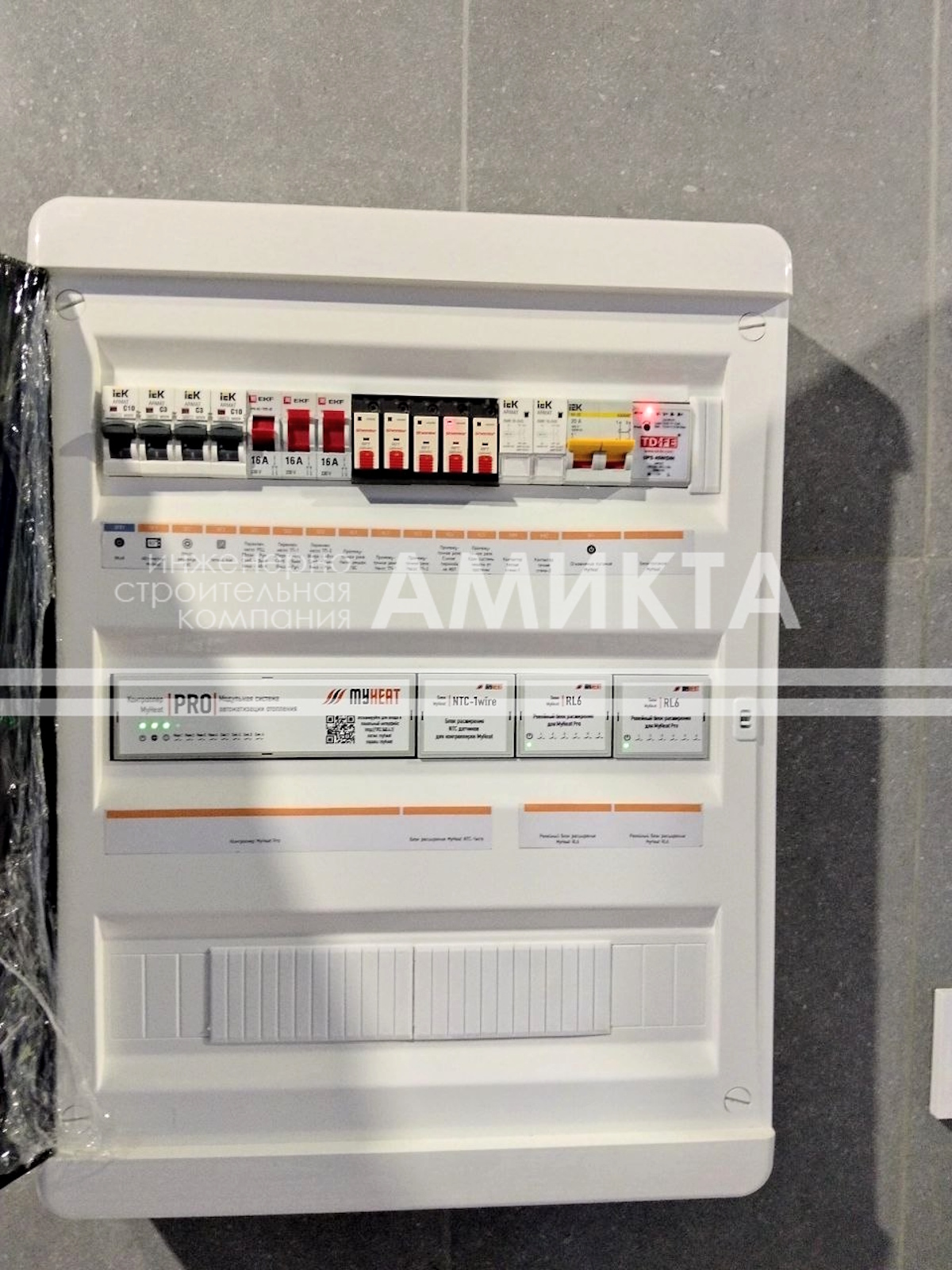

Автоматизированная котельная частного дома включает щит управления с программируемым контроллером, комплект датчиков температуры, сервоприводы на смесительных узлах и коллекторах, частотные преобразователи на циркуляционных насосах, аккумулятор для сохранения настроек при отключении электроэнергии.
Каскадное управление несколькими котлами реализуется через каскадный контроллер, который распределяет тепловую нагрузку между котлами. При низкой нагрузке работает один, а по мере роста потребности контроллер поочередно запускает дополнительные котлы и ротирует их для равномерного износа.
Диспетчеризация - удаленный контроль через web-интерфейс или мобильное приложение. На контроллер ставится модуль связи GSM, Ethernet или Wi-Fi, и владелец дома видит текущие температуры, давления, состояния насосов и котлов. При аварии система отправляет SMS или push-уведомление.
Автоматика проектируется еще на стадии подбора оборудования. Контроллер и блоки расширения подбираются под схему: количество контуров, тип и количество котлов, наличие бойлера косвенного нагрева, теплых полов и т.д.
Монтаж инженерных систем: этапы прокладки кабельных линий автоматики
Электромонтаж выполняется до отделочных работ или параллельно с трубопроводами. Для аналоговых датчиков используется кабель сечением 0,5-0,75 мм2. Прокладка ведется в гофрированной трубе или кабель-канале.
Сервоприводы на коллекторах подключаются кабелем питания 220 В переменного тока или низковольтным сигналом 24 В постоянного. Низковольтные приводы безопаснее, но требуют блока питания 24 В в шкафу управления. Мощность одного сервопривода - 1-2 Вт, и блок питания рассчитывается из суммарного количества приводов с коэффициентом запаса 1,3.
Датчик наружного воздуха крепится к стене анкерными болтами. Кабель заводится внутрь через герметичный ввод. Неправильное размещение дает завышение на 3-7 градусов в солнечную погоду, и температура подачи занижается, а помещения недогреваются.
Смета на электромонтаж: из чего складывается стоимость работ по автоматизации
Смета формируется из перечня работ и материалов для ввода системы в эксплуатацию. Основные позиции: проект автоматизации, кабельная продукция (линии для датчиков, кабели для сервоприводов, кабели связи для контроллера), монтаж шкафа управления, установка датчиков с гильзами, подключение сервоприводов к коллекторам, программирование контроллера, настройка графиков и зонального регулирования, пусконаладка. Объем работ зависит от числа контуров, протокола управления котлом, наличия диспетчеризации и каскадного включения.
Частые ошибки при проектировании и монтаже автоматики
Датчик наружного воздуха на южной стене или рядом с вентиляционным клапаном дает ложные завышенные показания. Контроллер воспринимает их как фактическую наружную температуру и снижает подачу. Дом недогревается на 2-4 градуса при исправном котле.
Сервоприводы разных типов - NO и NC - на одном контроллере без учета логики дают перекрестные ошибки. Контроллер шлет команду "открыть" на все выходы, NC-приводы закрываются, NO-приводы открываются. Часть помещений перегревается, другая остывает. Исправляется перепрограммированием логики или заменой приводов на единый тип.
Байпас на коллекторе отсутствует. Все сервоприводы закрылись - циркуляция через котел остановилась. Теплоноситель в теплообменнике закипает, срабатывает предохранительный клапан. Перепускной клапан на байпасе обеспечивает минимальный расход через котел вне зависимости от состояния зональных контуров.
Часто задаваемые вопросы
Может ли система отопления работать без автоматики?
Может. Ручное управление через термостат котла или задвижки обеспечивает базовый нагрев. Без автоматики температура в помещениях колеблется в широком диапазоне, расход топлива растет на 20-40 процентов, оборудование изнашивается быстрее из-за частых пусков и остановок.
Чем отличается погодозависимая автоматика от комнатного термостата?
Погодозависимая автоматика регулирует температуру теплоносителя по наружной температуре, независимо от отдельных помещений. Комнатный термостат включает и выключает котел по температуре воздуха в одном помещении. Погодозависимая автоматика эффективнее при равномерном распределении тепла. Комнатный термостат - для зонального регулирования.
Что такое OpenTherm и зачем он нужен в котле?
Цифровой протокол связи между термостатом и котлом. Плавно меняет мощность горелки от 10 до 100 процентов. Передает показания о температуре, ошибках, состоянии узлов. Расход газа падает на 10-20 процентов. Срок службы горелки увеличивается.
Нужен ли интернет для работы автоматики отопления?
Нет. Локальная автоматика работает автономно. Интернет нужен только для удаленной диспетчеризации, просмотра параметров через приложение и уведомлений об авариях. При отсутствии связи контроллер продолжает работу по запрограммированным алгоритмам.
Можно ли установить автоматику на уже работающую систему отопления?
Можно, с ограничениями. Погодозависимая автоматика, комнатные термостаты и сервоприводы на коллекторы ставятся без демонтажа трубопроводов. Погружные датчики требуют врезки в трубопровод при остановке системы и сливе теплоносителя. OpenTherm не поддерживается всеми котлами, выпущенными до 2015 года.
Как подобрать температурный график для погодозависимой автоматики?
Выбирается базовая кривая из набора контроллера по типу конструкций дома. В течение 3-5 дней при стабильной погоде проверяется температура в помещениях. При систематическом отклонении график сдвигается на 2-3 градуса. Окончательная настройка занимает 1-2 недели.
Что входит в смету на электромонтаж автоматизации котельной?
Проектирование схемы, поставка кабелей и гофры, монтаж шкафа управления, установка и подключение датчиков, монтаж сервоприводов, программирование контроллера, настройка температурных графиков, пусконаладка. Объем зависит от числа контуров и типа оборудования.
