Монтаж вентиляции - комплекс работ: установка оборудования, прокладка воздуховодов, подключение электроснабжения, ввод в эксплуатацию. Естественная вентиляция работает за счет разницы температур и ветра. Механическая требует проекта и контроля на каждом этапе. Работы начинаются после утверждения документации и возведения несущих конструкций, но до чистовой отделки.
В основе проектирования вентиляции - нормы расхода воздуха, установленные СП 54.13330.2016 и СП 60.13330.2020. Для жилых комнат - 30 м3/ч на каждого проживающего. Для кухни - 60 м3/ч при электроплите, 90 м3/ч при газовой. Для ванной - 25 м3/ч. Для санузла - 25 м3/ч. Эти цифры определяют выбор диаметров воздуховодов и мощности вентиляторов.
В основе проектирования вентиляции - нормы расхода воздуха, установленные СП 54.13330.2016 и СП 60.13330.2020. Для жилых комнат - 30 м3/ч на каждого проживающего. Для кухни - 60 м3/ч при электроплите, 90 м3/ч при газовой. Для ванной - 25 м3/ч. Для санузла - 25 м3/ч. Эти цифры определяют выбор диаметров воздуховодов и мощности вентиляторов.
Что такое монтаж вентиляции и когда он начинается?
Монтаж вентиляции - последовательность операций по размещению и соединению элементов механической системы воздухообмена. Установка вентиляционных установок, прокладка воздуховодов, монтаж воздухораспределителей, подключение электрических цепей.
Начало работ определяется готовностью объекта. Несущие стены и перекрытия возведены, инженерные шахты смонтированы, проемы для воздуховодов подготовлены. Вентиляцию нельзя установить после завершения отделки без демонтажа чистовых материалов. График монтажа встраивается в общую последовательность строительства. Координируется с этапами отопления, водоснабжения и электромонтажа.
Коротко: ключевые правила монтажа вентиляции
- Проект вентиляции утверждается до начала строительства. Без него невозможно определить диаметры воздуховодов, мощность оборудования и точки ввода-вывода воздуха.
- Монтаж начинается после возведения несущих конструкций, но до чистовой отделки. Воздуховоды прокладываются в скрытых пространствах.
- Разметка трасс согласовывается с отоплением, водоснабжением и электрикой. Параллельная работа без координации приводит к конфликтам трасс.
- Сечение воздуховодов рассчитывается, а не подбирается по внешним признакам. Недостаточное сечение вызывает свист и повышенный шум.
- Виброизоляция оборудования обязательна. Вентиляторы создают колебания, которые распространяются по несущим конструкциям.
- Герметизация соединений воздуховодов выполняется на этапе сборки. Негерметичные стыки снижают фактический расход воздуха в помещениях.
- Балансировка потоков проверяется после сборки.
- Электропитание вентиляционных установок требует отдельных линий с автоматами и УЗО.
Какие типы вентиляционных систем монтируются в частных домах?

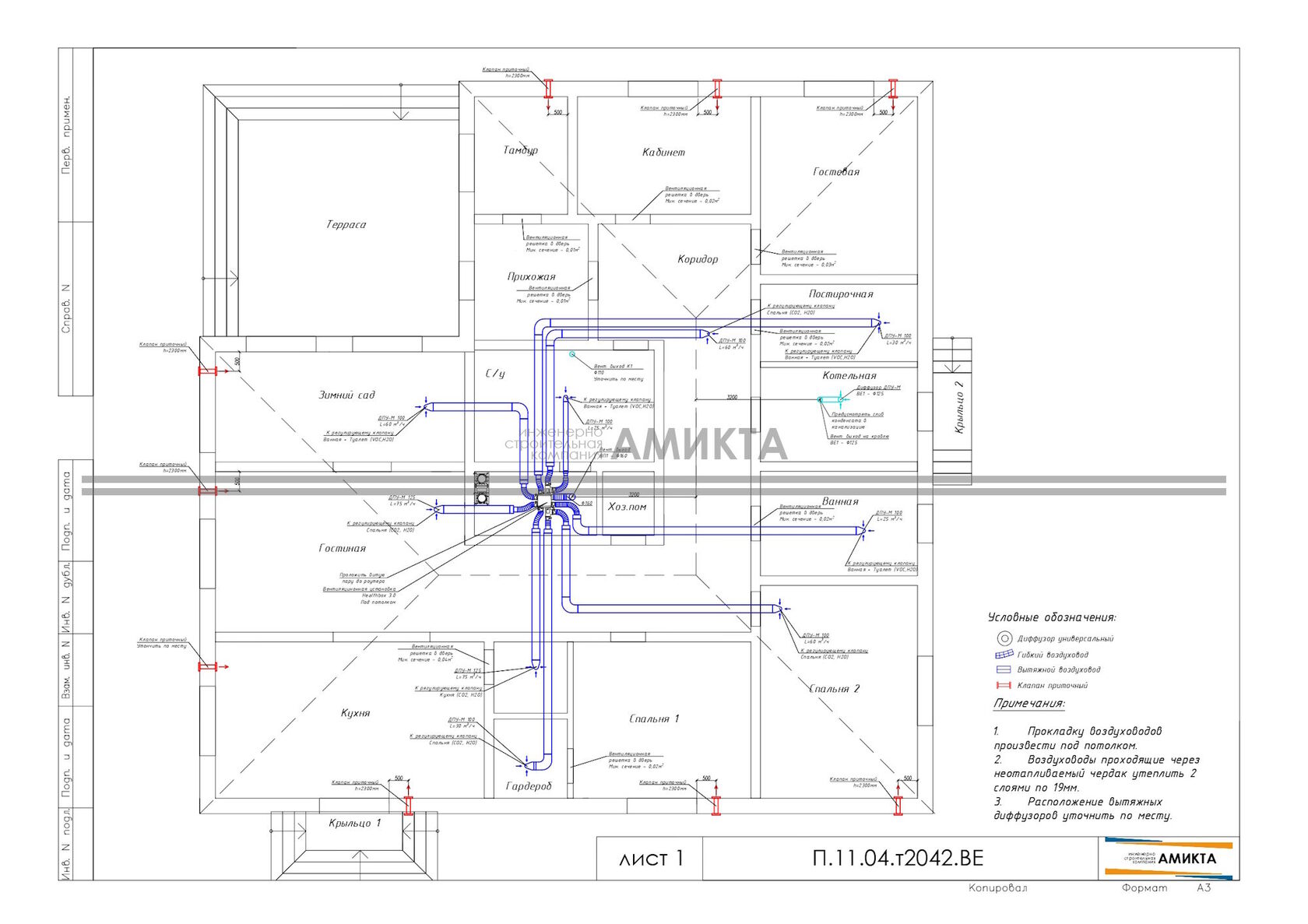

В частных домах применяются четыре основных типа механических систем. Состав оборудования, сложность монтажа и взаимодействие с отоплением у каждого свои.

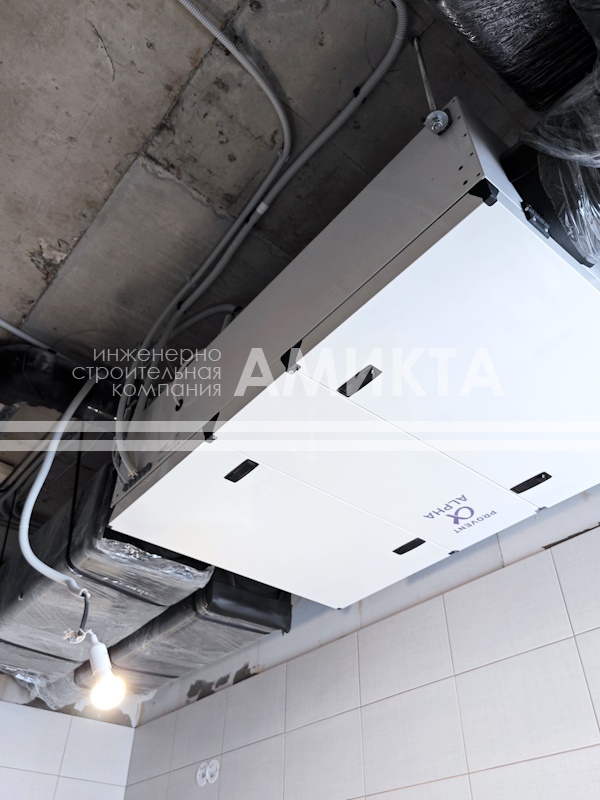

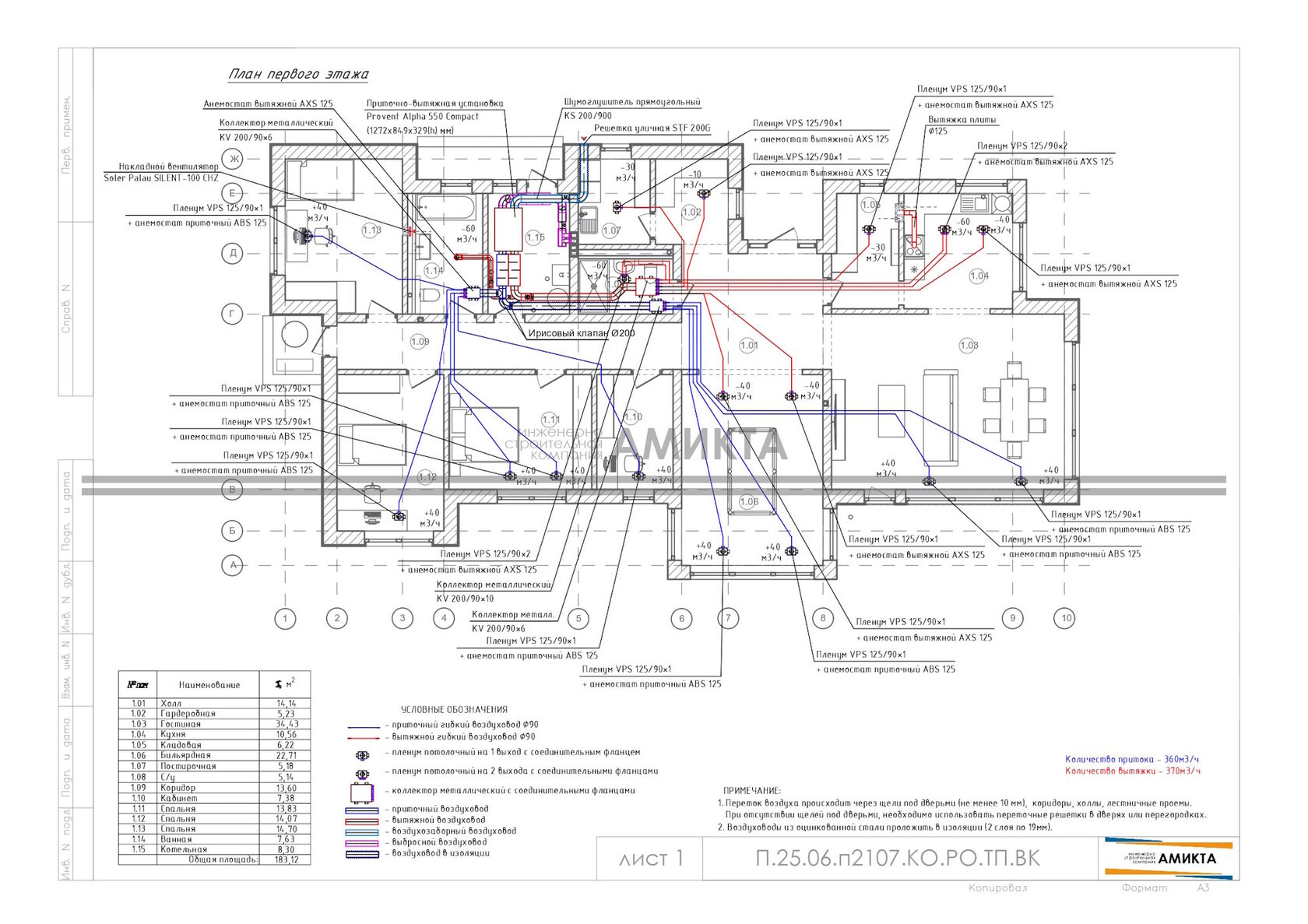

Приточно-вытяжная система с рекуперацией тепла - наиболее сбалансированный вариант для постоянного проживания. Рекуператор перехватывает тепло из удаляемого воздуха и передает поступающему потоку. Расход электроэнергии на подогрев снижается. В зимний период экономия на отоплении ощутима. Особенно в домах площадью от 150 м2. Принцип работы рекуператоров разобран в отдельном материале на странице https://amikta.ru/articles/articles-ventilazia/chto-takoe-rekuperacziya.

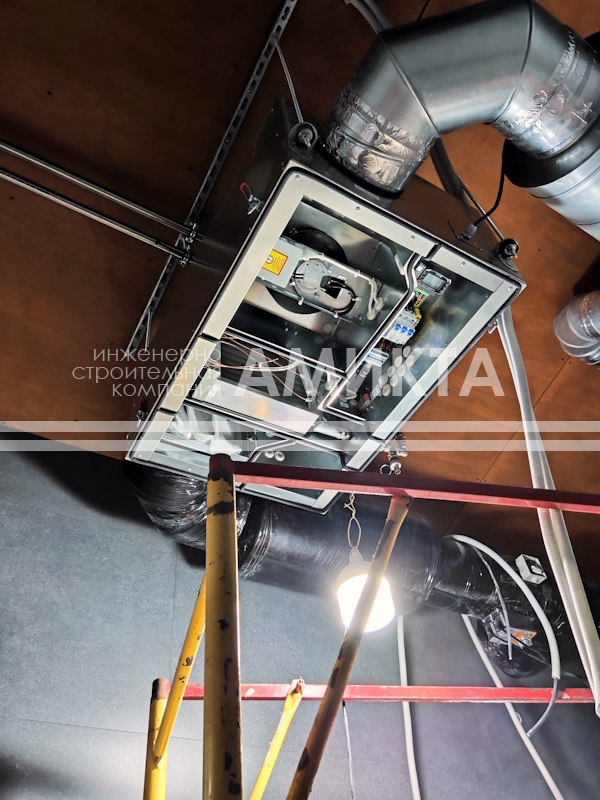

Система с водяным подогревом от котла отопления выбирается при суровых зимних условиях. Когда требуется высокая температура приточного воздуха. Водяной калорифер устанавливается в канале приточной установки. Подключается к котельной отдельным контуром с насосом и трехходовым клапаном. Температура подогрева регулируется автоматически в зависимости от наружных условий. Схема требует согласования с проектом котельной. Мощность котла должна покрывать дополнительную тепловую нагрузку. Для дома площадью 200 м2 с расходом приточного воздуха 300 м3/ч мощность калорифера составляет 3-5 кВт. (зависит от климатической зоны).
Какие материалы воздуховодов применяются при монтаже вентиляции?
Выбор материала определяется гидравлическим расчетом, условиями прокладки, требованиями к шуму и бюджетом. В домостроении используются четыре основных типа.
Оцинкованная сталь - основной материал для магистралей. Листовая сталь толщиной 0.5-0.7 мм формуется в круглые или прямоугольные сечения. Соединяется фланцами или ниппелями. Круглые воздуховоды имеют меньшее аэродинамическое сопротивление. Прямоугольные компактнее в высоту. Удобнее при ограниченном пространстве между перекрытиями.
Пластиковые воздуховоды из ПВХ и полипропилена применяются для внутренних разводок. Химически инертны и легки. Соединение - раструбное с уплотнительным кольцом. Но пластик ограничен по температуре. При постоянной эксплуатации выше +60 C происходит деформация. На участках с подогревом воздуха выше указанного порога пластик не используется.
Гибкие воздуховоды занимают особую нишу. Обходят балки, трубопроводы и электропроводку без дополнительных фитингов. Оптимальны для коллекторной разводки.
Круглые или прямоугольные воздуховоды: что выбрать для монтажа?

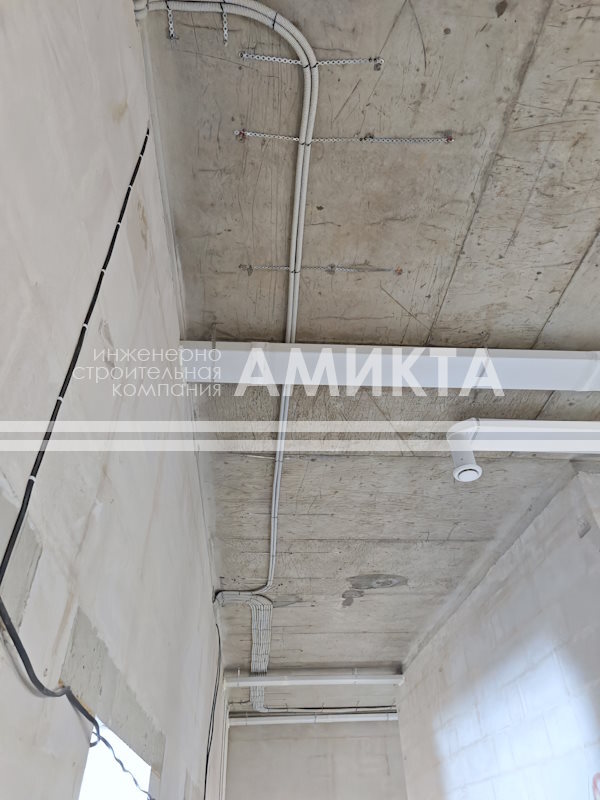

Форма сечения влияет на аэродинамическое сопротивление, занимаемую высоту и трудоемкость. Выбор делается на этапе проектирования с учетом ограничений пространства.
На практике в одной системе можно совмещать оба типа. Круглые магистрали от установки до коллектора. Круглые гибкие - от коллектора к точкам подачи. Прямоугольные - в узких зазорах подшивных потолков.
Гибкие круглые воздуховоды с коллекторным подключением: особенности монтажа

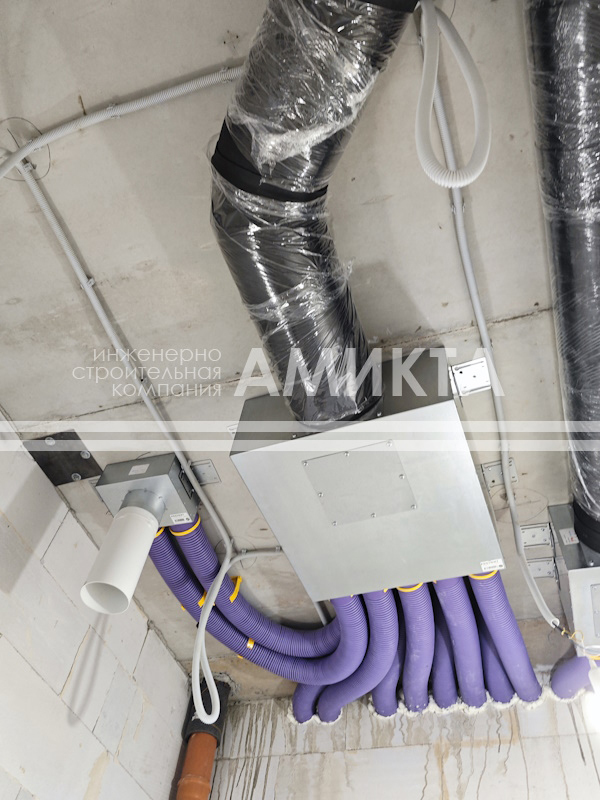

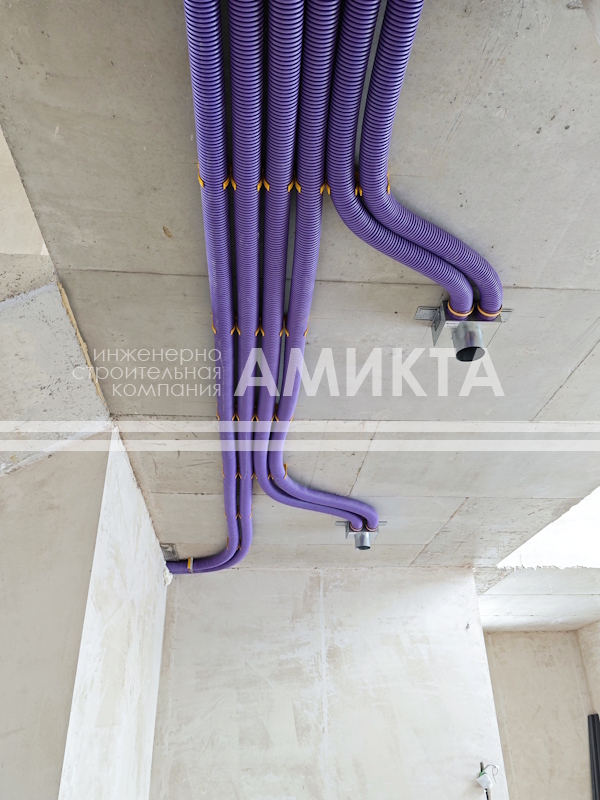

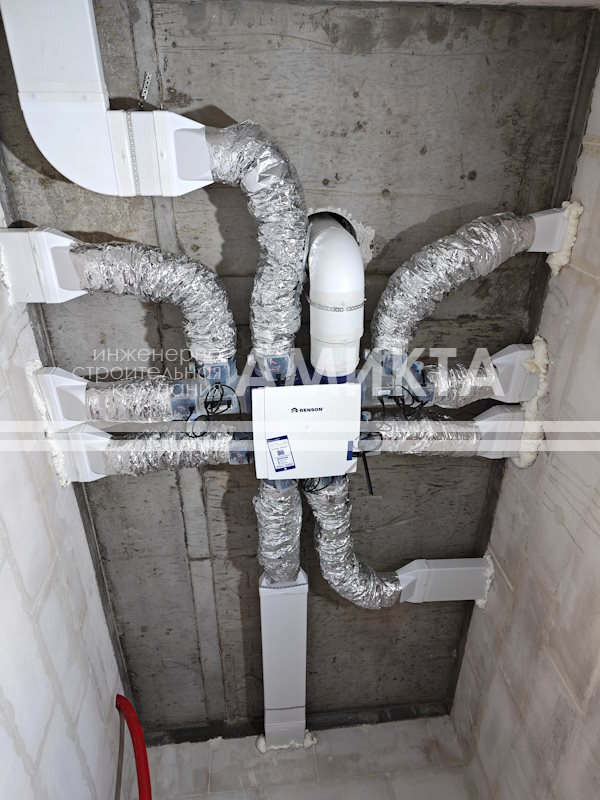

Коллекторная схема с гибкими круглыми воздуховодами - один из самых современных способов монтажа вентиляции. От центрального распределительного коллектора к каждой точке подачи или вытяжки прокладывается отдельная гибкая линия. Коллектор - короб круглого или прямоугольного сечения с несколькими отводами. К ним подключаются гибкие воздуховоды диаметром 75-160 мм.
Преимущества такой схемы очевидны. Каждая линия балансируется индивидуально заслонкой на коллекторе. Перекос потоков между помещениями исключается. Гибкие воздуховоды проходят в межэтажном пространстве. Обходят стропила и инженерные коммуникации без точной разметки жестких труб. Уровень шума снижается. Гибкая структура материала гасит вибрации от вентилятора.
Монтаж начинается с установки коллекторов в доступных точках (технические коридоры, подсобные помещения, за подшивными потолками). От каждого отвода коллектора гибкий воздуховод укладывается к анемостату или решетке. Минимальный радиус изгиба - 1.5-2 диаметра трубы. Резкие изгибы увеличивают сопротивление и снижают фактический расход воздуха. Крепление к перекрытиям - хомутами с шагом 1-1.5 метра или специальными клипсами. Важно, чтобы гибкий воздуховод не перетягивался и не перекручивался при установке. Это создает дополнительное сопротивление и неравномерность потока.
Соединение гибкого воздуховода с коллектором - хомутом или зажимным кольцом. На конце, подключаемом к воздухораспределителю, монтируется соединительная гильза.
Как выполняется разметка трасс перед монтажом вентиляции?
Разметка - перенос проектных осей воздуховодов на реальные поверхности перекрытий и стен. Сначала устанавливаются оси магистральных линий. Затем ответвления к точкам ввода и вывода воздуха.
Точки подачи приточного воздуха размещаются в жилых комнатах. На расстоянии 2-3 метра от наружных стен. Холодный поток не должен падать на зону пребывания людей. Вытяжные решетки - в кухнях, ванных комнатах, санузлах (зоны с повышенным выделением влаги и запахов). Высота от пола для приточных решеток - 2.0-2.5 метра. Для вытяжных - 0.2-0.5 метра.
В ограниченном пространстве между перекрытиями конфликт трасс неизбежен при изолированной разметке. Поэтому вентиляцию необходимо согласовывать с трассами отопления, водоснабжения и электропроводки, выявляя пересечения с трубопроводами отопления, кабель-каналами электрики, стропильными конструкциями.
Как монтируется вентиляционное оборудование?
Вентиляционное оборудование - приточные и вытяжные установки, рекуператоры, калориферы. Монтируется в технических помещениях (котельные, подвалы, мансарды).
Виброизоляция обязательна. Вентиляторы создают механические колебания. Передаются на несущие конструкции. Распространяются по дому. Виброизолирующие подвесы или опоры снижают передачу вибрации. Без них шум от установки слышен в жилых помещениях даже при низких оборотах.
Минимальные зазоры для обслуживания определяются производителем. Перед лицевой панелью - 0.6-1.0 метра для замены фильтров. Сбоку - 0.5 метра для доступа к электрическим клеммам. Если установка в шкафу, дверцы открываются на угол не менее 120 градусов. Электропитание - отдельная линия с автоматическим выключателем и устройством защитного отключения.
Как устанавливаются воздухораспределители?
Воздухораспределители - решетки, диффузоры, анемостаты. Устанавливаются в окончаниях воздуховодов. Регулируют направление, скорость и характер подачи воздуха.
Приточные решетки размещаются на высоте 2.0-2.5 метра от пола. Холодный приточный воздух успевает смешаться с комнатным и потерять скорость прежде чем достичь зоны пребывания людей. Лопатки регулируются по вертикали и горизонтали. Поток направляется вдоль потолка или стены.
Вытяжные решетки в санузлах и кухнях - в верхней зоне. Теплый влажный воздух поднимается вверх. В ванных комнатах высота - 2.0-2.3 метра. В кухнях - 2.0-2.5 метра над зоной приготовления пищи. Решетки подбираются по размеру сечения воздуховода. Допуск не более 10 мм.
Диффузоры круглой или квадратной формы - в помещениях с подвесными потолками. Обеспечивают равномерное распределение воздуха по площади потолка. Анемостаты - регулируемые решетки с ручным или автоматическим управлением. Устанавливаются в комнатах, где требуется индивидуальная регулировка расхода вохдуха.
Встраивание в отделку - через монтажные рамки. Рамка фиксируется к воздуховоду или перекрытию. После завершения отделки в нее вставляется лицевая панель. Зазор между рамкой и отделкой маскируется декоративной накладкой.
Какие ошибки чаще всего встречаются при монтаже вентиляции?
Некоторые дефекты встречаются регулярно. Они являются следствием экономии на проектировании или отсутствия контроля на объекте.
Недостаточное сечение воздуховодов - самая распространенная ошибка. Проект отсутствует. Монтажник выбирает сечение по внешним признакам или из соображений удобства прокладки, а не из расчета. В итоге скорость воздуха превышает 4-5 м/с (свист и повышенный шум). Нормальная скорость в магистралях частного дома - 3-4 м/с. В отводах к помещениям - 2-3 м/с.
Неправильная балансировка потоков приводит к перекосу. Из кухни и ванной воздух вытягивается слишком интенсивно и создается разрежение. В спальнях воздух застаивается. Причина - отсутствие регулировочных заслонок или неправильная настройка. В коллекторной схеме балансировка выполняется на коллекторе. В магистральной - на каждом ответвлении.
Конфликт трасс с отоплением и электрикой. Возникает при параллельной работе бригад без координации.
Как вентиляция связана с отоплением и электрикой при комплексном монтаже?
Вентиляция не существует изолированно, а тесно связана с отоплением и электроснабжением дома.
Подогрев приточного воздуха водяным калорифером от котла требует отдельного контура. От котельной к калориферу прокладываются две трубы с циркуляционным насосом и смесительным клапаном. Мощность калорифера рассчитывается на основании расхода приточного воздуха и требуемой температуры подогрева. Для дома площадью 200 м2 с расходом 300 м3/ч примерная мощность составляет 3-5 кВт. Эта нагрузка должна быть учтена при выборе котла.
Электропитание вентиляционных установок требует отдельных линий. Приточно-вытяжная установка мощностью 150-300 Вт подключается к сети 220 В и требует автоматический выключатель 6-10 А. Рекуператор с электрическим подогревом потребляет 1-3 кВт и нуждается в выделенной линии с автоматом 16 А. Все линии защищаются УЗО с током утечки 30 мА.

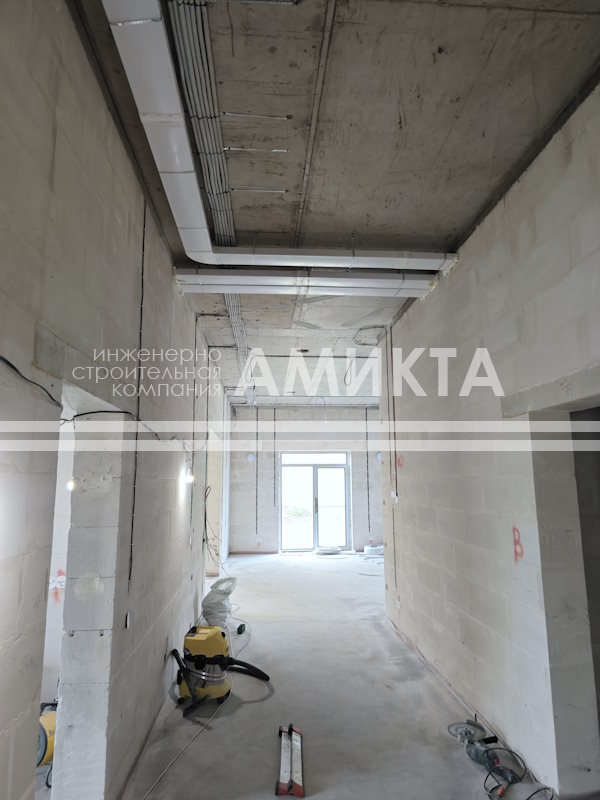

Координирование трасс - обязательный этап. Вентиляционные воздуховоды, трубы отопления и кабельные линии занимают одно пространство между перекрытиями. Без общей модели конфликты неизбежны. Решается совместной разметкой всех систем перед началом монтажа и предварительным составлением монтажных схем для всех коммуникаций.
