Назначение, нормативная база и принципы работы вентиляционных систем
Вентиляционная система представляет собой инженерный комплекс оборудования, распределительных каналов и регулирующей арматуры, предназначенный для организации непрерывного принудительного воздухообмена внутри помещений коттеджа. Главная техническая задача комплекса заключается в подаче очищенного наружного воздуха требуемой температуры, отводе избыточной влажности, ассимиляции теплоизбытков, удалении вредных летучих органических соединений VOC и удержании концентрации углекислого газа CO2 в расчетных нормативных пределах.
В современных энергоэффективных загородных домах с непрерывным контуром утепления и герметичными многокамерными стеклопакетами естественная инфильтрация уличного воздуха через строительные ограждающие конструкции практически отсутствует. При отсутствии принудительного воздухообмена концентрация CO2 в жилых комнатах превышает гигиенический порог 1000 ppm уже через два часа нахождения двух человек в закрытом пространстве, провоцируя ухудшение самочувствия и способствуя выпадению конденсата на холодных плоскостях наружных стен.
Инженерное проектирование и подбор оборудования вентиляционных систем базируются на следующих государственных нормативно-технических актах:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» - определяет базовые нормы минимального воздухообмена, правила подбора фильтрационных модулей, допустимые скорости движения воздушных масс в воздуховодах и расчетную тепловую мощность узлов нагрева притока.
- ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» - устанавливает оптимальные и допустимые параметры температуры, относительной влажности и подвижности воздушных потоков, а также классифицирует категории качества внутреннего воздуха по содержанию углекислого газа.
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» - регламентирует правила прокладки воздуховодов через конструктивные перекрытия дома, пределы огнестойкости каналов и необходимость монтажа противопожарных клапанов.
Классификация механических вентиляционных систем
Механические вентиляционные системы классифицируются по нескольким технологическим конфигурациям в зависимости от схемы распределения потоков, поддержания баланса статических давлений и наличия теплообменных блоков утилизации тепла:
- Приточные установки. Уличный воздух принудительно нагнетается вентилятором с фасада дома, проходит через ступени фильтрации классов G4-F7, подогревается водяным или электрическим калорифером до комфортных значений и распределяется по жилым помещениям. Отработанный воздух вытесняется через вытяжные шахты в санузлах за счет избыточного давления.
- Принудительные вытяжные системы. Удаление воздуха из влажных и технических зон коттеджа (санузлы, постирочные, душевые) обеспечивается механическими вытяжными вентиляторами постоянной работы. Свежий воздух поступает в спальни за счет возникающего разрежения через приточные стенные клапаны без предварительного подогрева и тонкой фильтрации.
- Сбалансированные приточно-вытяжные системы. Установка оснащается двумя независимыми вентиляторными группами одинаковой производительности для раздельных контуров притока и вытяжки. Производительность вентиляторов регулируется для поддержания нулевого перепада статического давления между внутренним объемом коттеджа и улицей.
- Приточно-вытяжные системы с рекуперацией тепла. Централизованные комплексы, оснащенные пластинчатым, энтальпийным или роторным теплообменником. В теплообменном модуле тепловая энергия удаляемого теплого воздуха передается входящему холодному потоку, что возвращает от 65% до 85% тепла и сокращает затраты на эксплуатацию отопительного оборудования.
- Системы с переменным расходом воздуха (VAV-системы). Конфигурации, регулирующие объем подачи приточного воздуха в отдельные зоны в динамическом режиме. Регулирование выполняется моторными приводами заслонок по командам покомнатных датчиков CO2: при отсутствии людей заслонки прикрываются до минимального санитарного протока, что снижает нагрузку на калориферы и вентиляторы.
Сравнительные характеристики типов вентиляционных систем
Инженерные методики расчета воздухообмена в частном доме
Расчет производительности вентиляционной системы выполняется сопоставлением двух обязательных нормативных методик по СП 60.13330.2020, после чего для подбора оборудования принимается наибольшее полученное значение:
- Расчет по удельной санитарной норме на человека. Объем подачи наружного воздуха составляет не менее 60 м³/ч на одного постоянно проживающего человека при отсутствии естественного проветривания открыванием оконных створок и не менее 30 м³/ч при наличии возможности периодического проветривания.
- Расчет по нормативной кратности объема комнат. Для жилых зон (спальни, детские, кабинеты) минимальная расчетная кратность воздухообмена составляет от 0,35 до 0,8 полного объема помещения в час. При малой удельной площади (менее 20 м² на одного человека) расчетная подача принимается равной 3 м³/ч на каждый квадратный метр жилой площади.
Одновременно рассчитывается минимальный баланс удаления воздуха по технологическим вытяжкам:
- Совмещенный санузел или ванная: не менее 50 м³/ч.
- Раздельный санузел: не менее 25 м³/ч.
- Кухня с электрической плитой: не менее 60 м³/ч (с газовой плитой - не менее 90 м³/ч).
- Помещение газовой котельной по СП 402.1325800.2018: трехкратный объем помещения в час плюс технологический приток на горение для котлов с открытой камерой.
Нормативные величины воздухообмена по функциональным помещениям
Конструкции теплообменников и климатическая адаптация систем
Энергетическая эффективность приточно-вытяжной вентиляционной установки в зимний период напрямую зависит от типа встроенного теплообменника:
- Пластинчатый перекрестноточный рекуператор из алюминия. Потоки приточного и вытяжного воздуха движутся по смежным каналам, разделенным тонкой алюминиевой фольгой, что исключает перетекание запахов и газов. При падении температуры наружного воздуха ниже -5 °C влага из теплого вытяжного воздуха конденсируется на пластинах и замерзает. Защита от обмерзания обеспечивается автоматическим перепуском притока через байпасную линию либо циклическим электрическим преднагревом уличного воздуха.
- Пластинчатый энтальпийный рекуператор. Разделительные пластины выполнены из полимерной мембраны, пропускающей молекулы водяного пара из теплого вытяжного воздуха в сухой приточный поток. За счет диффузии влаги порог конденсации и обмерзания смещается до значений наружного воздуха -12...-15 °C, а уровень относительной влажности в комнатах в отопительный сезон поддерживается на отметке 35-45%.
- Роторный рекуператор. Теплообменный модуль представляет собой короткий цилиндрический барабан, набранный из гофрированной алюминиевой ленты, который непрерывно вращается с регулируемой скоростью между приточным и вытяжным трактами. Теплообменник возвращает до 75-85% тепла и до 55-65% влаги, устойчив к замерзанию при отрицательных температурах наружного воздуха до -25 °C без необходимости монтажа преднагревателя и не требует дренажного отвода конденсата (допустимый технологический подмес вытяжки составляет 1,5-3%).
В климатических зонах Московского региона, Санкт-Петербурга и Ленинградской области расчет мощности нагревательных секций калориферов выполняется по расчетным температурам наиболее холодной пятидневки с обеспеченностью 0,92 (значения от -24 °C до -28 °C). При высокой влажности наружного воздуха на пластинчатых теплообменниках образуется обильный конденсат, поэтому отвод влаги от дренажного поддона монтируется жесткой трубой с уклоном не менее 1-2 см на метр в сифон с сухим запирающим клапаном, исключающим затягивание канализационных газов при высыхании гидрозатвора. Все уличные каналы до вентиляционной установки и магистрали выхлопа на фасад утепляются вспененным синтетическим каучуком толщиной не менее 30-50 мм с внешним слоем фольги для предотвращения выпадения конденсата на внешних стенках труб.
Аэродинамика распределительных сетей и защита от шума

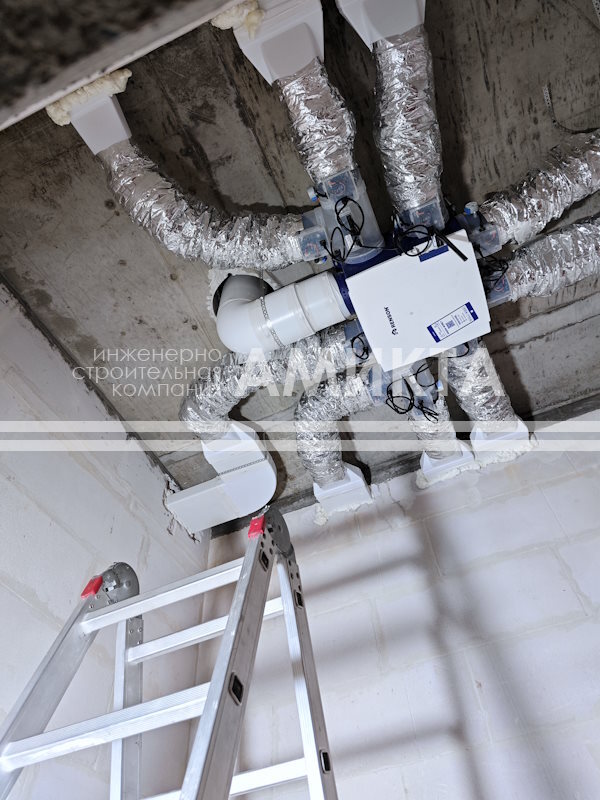

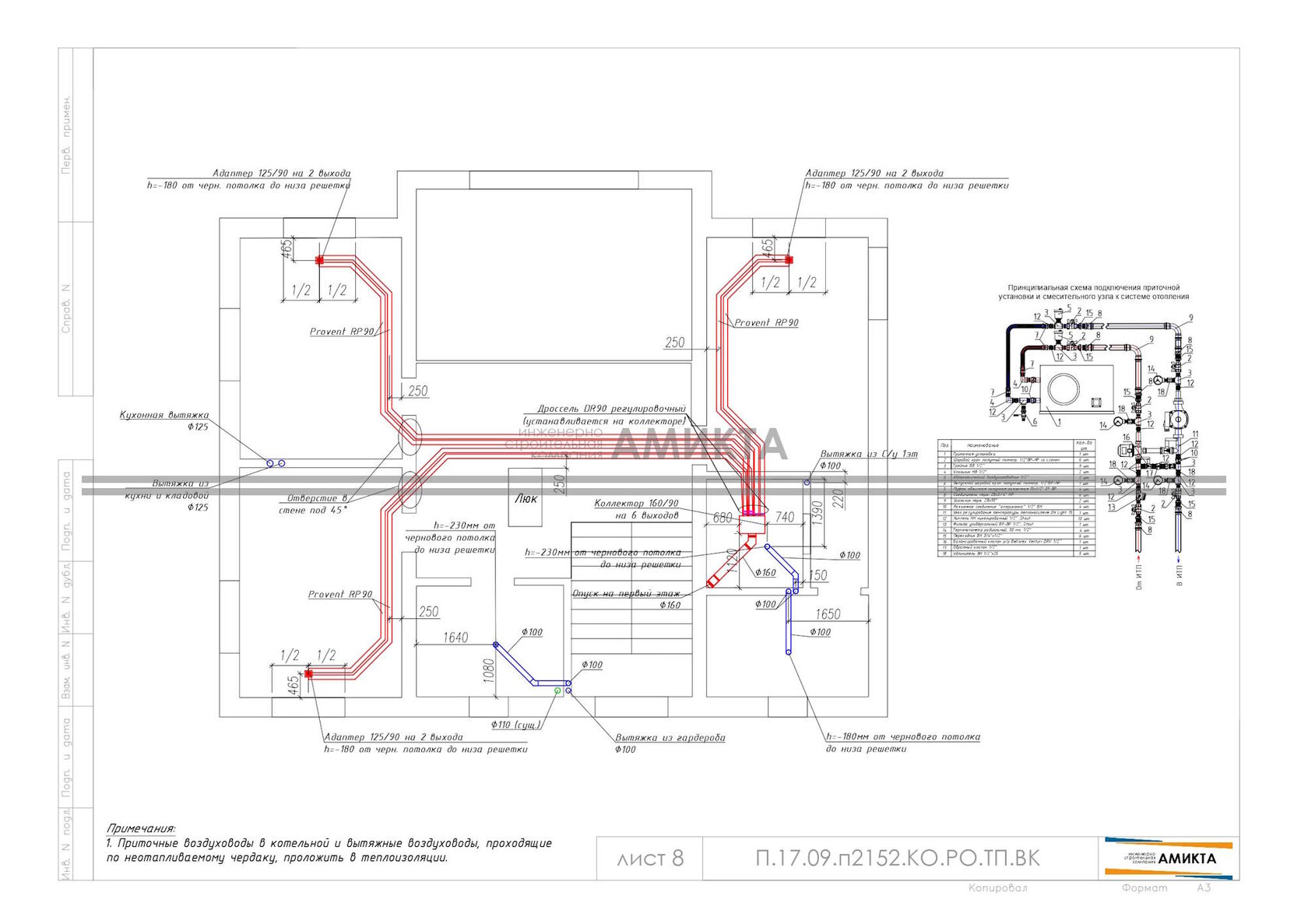

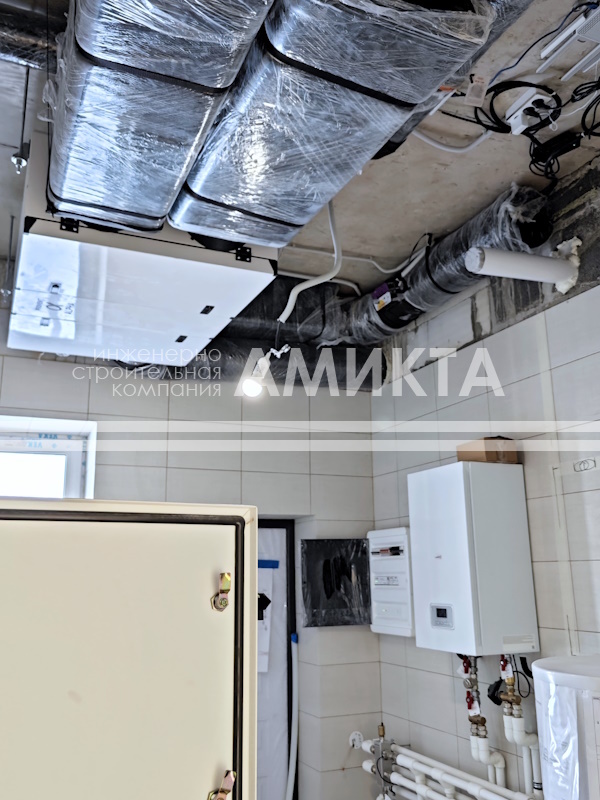

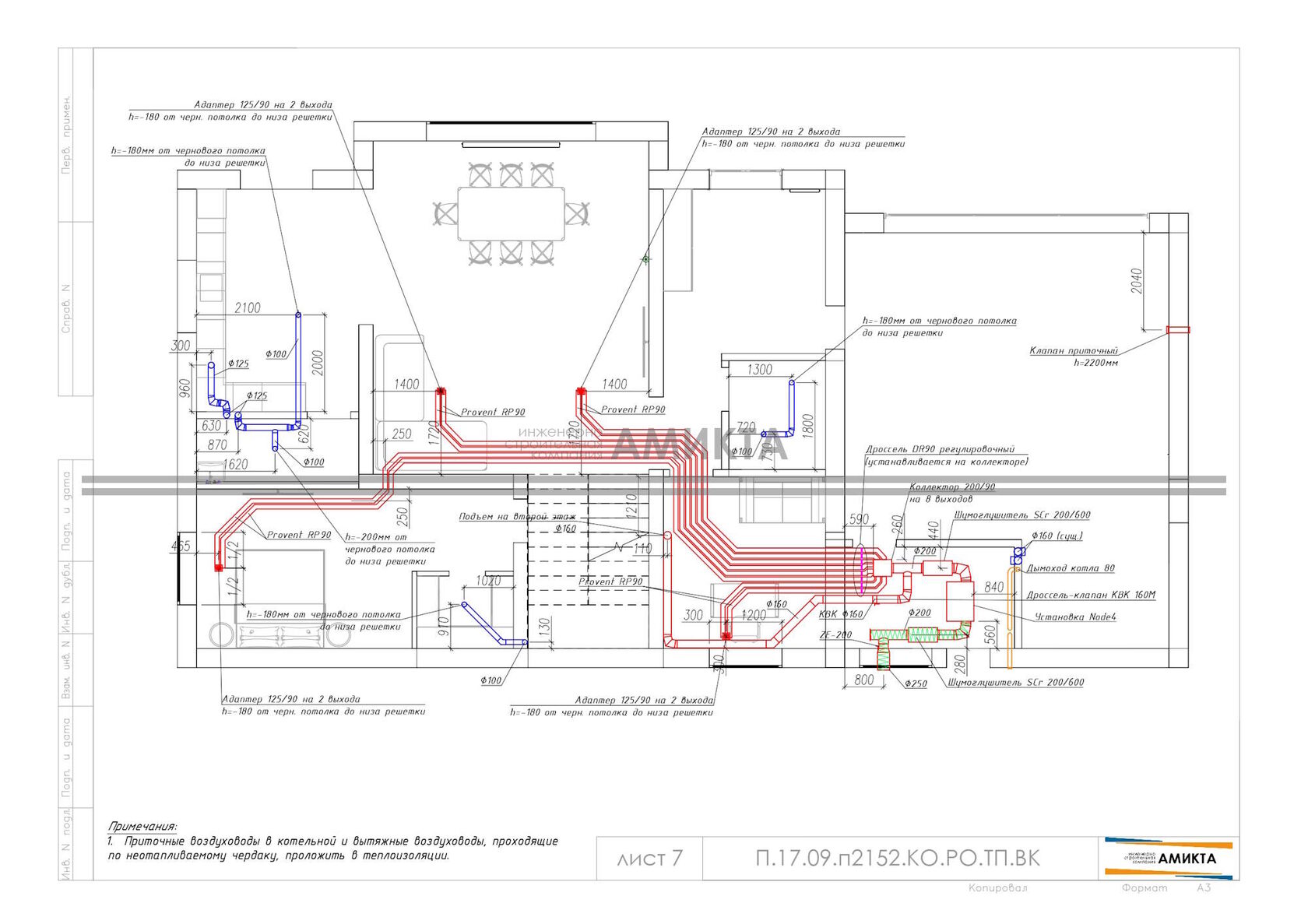

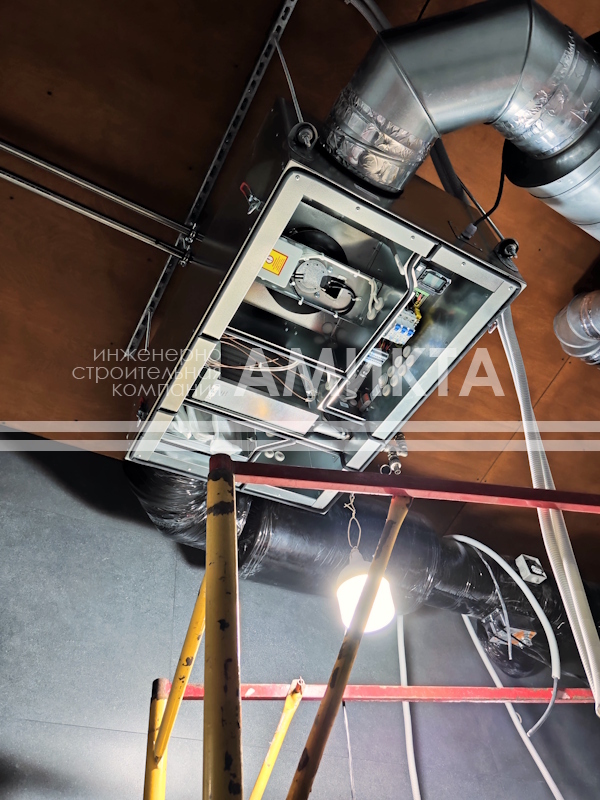

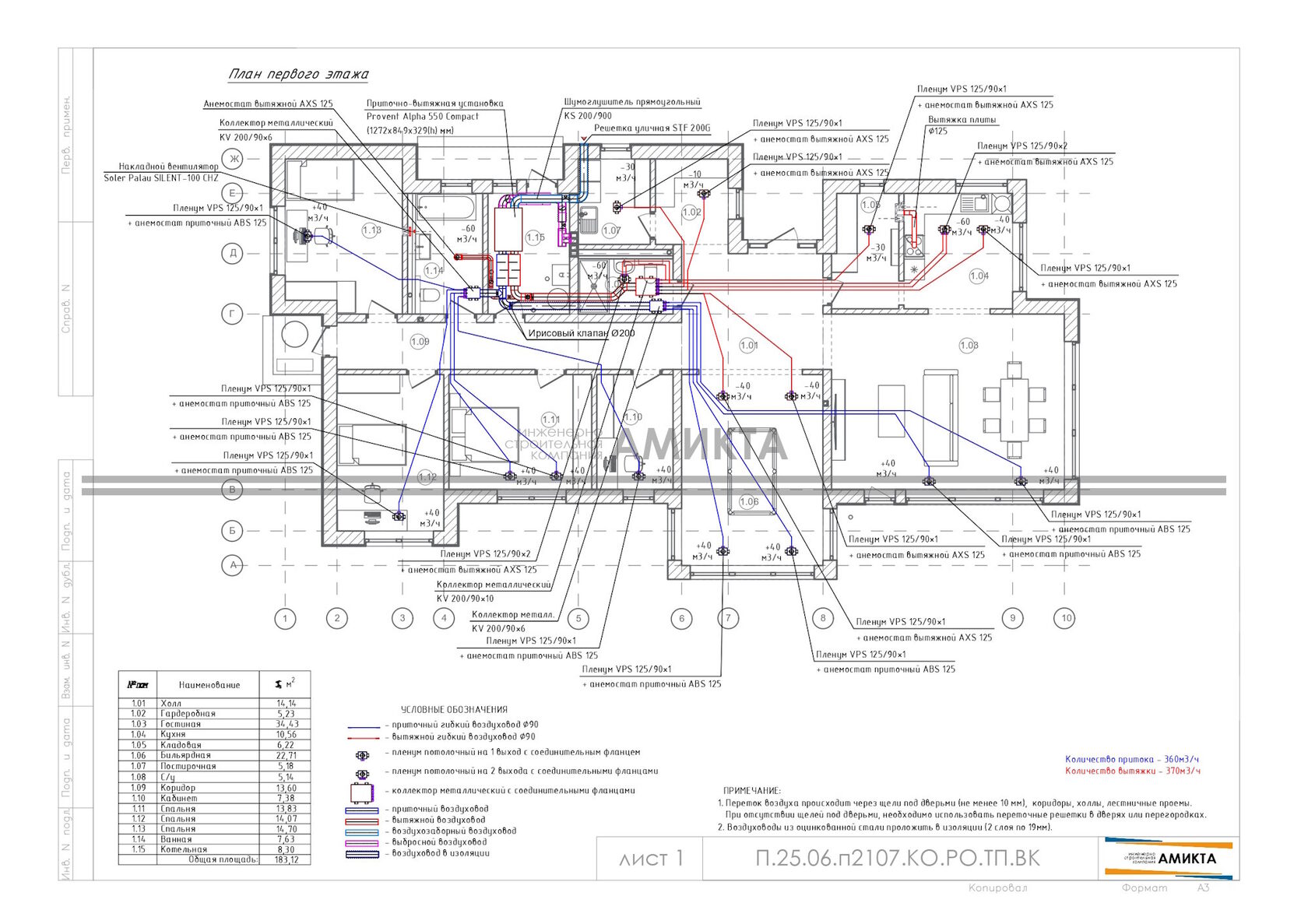

Прокладка сети каналов в загородном коттедже осуществляется по одной из двух схем воздухораспределения:
- Магистральная тройниковая сеть. Собирается из спирально-навивных каналов из оцинкованной стали с постепенным уменьшением диаметров по ходу движения потока (от 160-200 мм на выходе из установки до 100-125 мм на конечных отводах). На каждом ответвлении устанавливаются дроссель-клапаны с ручной фиксацией положения для аэродинамической увязки ответвлений. Трассы требуют занижения подшивных потолков на 180-220 мм.
- Радиально-лучевая коллекторная схема. Строится на базе центральных этажных распределительных пленумов и полужестких гофрированных полимерных каналов диаметром 75 или 90 мм. К каждому воздухораспределительному адаптеру прокладывается отдельный цельный отрезок полимерного воздуховода без промежуточных соединений, что исключает утечки воздуха и позволяет укладывать трассы в стяжку пола толщиной 80-90 мм или в межэтажные балочные перекрытия.
Для исключения аэродинамического свиста и гула скорость движения воздушных масс нормируется проектным расчетом:
- В магистральных участках воздуховодов: 3,5–4,0 м/с.
- В промежуточных распределительных каналах: 2,0–2,5 м/с.
- На приточных воздухораспределительных устройствах (диффузоры, решетки): 1,2–1,8 м/с.
Превышение скорости потока свыше 2,0 м/с на конечных диффузорах приводит к возникновению турбулентного аэродинамического шума, отчетливо различимого в ночное время. Для снижения звукового давления от рабочего колеса вентилятора на приточном и вытяжном каналах монтируются трубчатые или пластинчатые шумоглушители длиной 900-1200 мм, а корпус вентустановки вывешивается на пружинных виброподвесах или монтируется на виброопорах.
Вопросы и ответы (FAQ)
В чем техническое различие между приточной системой и приточно-вытяжной?
Приточная вентиляционная система обеспечивает только механическую подачу, очистку и подогрев уличного воздуха, а удаление отработанного объема происходит через вентиляционные каналы за счет избыточного статического давления. Приточно-вытяжная система одновременно принудительно нагнетает свежий и удаляет отработанный воздух с помощью двух согласованных вентиляторов, удерживая нулевой баланс давлений и позволяя использовать теплообменники-рекуператоры для утилизации тепла.
Какие каналы лучше подходят для разводки по загородному дому: стальные или полимерные?
В современных коттеджах применяется комбинированная схема: главные магистрали от вентиляционной установки до коллекторов монтируются из спирально-навивной оцинкованной стали диаметром 160-200 мм, а покомнатная разводка выполняется полужесткими полимерными каналами диаметром 75 или 90 мм. Полимерные воздуховоды укладываются цельными лучами без промежуточных стыков в стяжку пола или перекрытия, исключая утечки воздуха и взаимную передачу шума между смежными спальнями.
Допускается ли объединение кухонной вытяжки над плитой с рекуператором?
Подключение вытяжного кухонного зонта над варочной панелью к рекуператору запрещено нормами пожарной и технологической безопасности. Масляный аэрозоль, липкие жировые фракции и нагар оседают на тонких пластинах теплообменника, выводят его из строя, блокируют фильтры и формируют горючие отложения внутри каналов. Для кухонного зонта прокладывается отдельный стальной герметичный воздуховод с прямым выбросом через стену фасада или кровельный узел.
Для чего в вентиляционной сети загородного дома монтируются шумоглушители?
Шумоглушители снижают механический и аэродинамический шум, создаваемый вращением крыльчаток ЕС-двигателей и пульсациями воздушной массы внутри корпуса установки. Установка трубчатых шумоглушителей длиной 900-1200 мм на приточной и вытяжной линиях снижает уровень фонового звукового давления в обслуживаемых жилых комнатах до нормативных 21-24 дБ.
Как автоматика вентиляции управляет воздухообменом в реальном времени?
Микропроцессорный контроллер непрерывно обрабатывает аналоговые и цифровые сигналы от канальных и комнатных датчиков концентрации углекислого газа CO2, относительной влажности и температуры. При росте показателя CO2 выше 800 ppm контроллер плавно повышает обороты бесщеточных ЕС-вентиляторов от 10% до 100% мощности, подавая требуемый объем свежего воздуха именно в те зоны коттеджа, где находятся люди.
Какая минимальная толщина теплоизоляции необходима для уличных воздуховодов?
Участки забора уличного воздуха до вентиляционного блока и каналы выброса отработанного воздуха наружу изолируются рулонным вспененным синтетическим каучуком толщиной не менее 30-50 мм с фольгированным защитным слоем. При прохождении каналов через холодные неотапливаемые чердачные перекрытия толщина изоляционного слоя увеличивается до 50-100 мм для защиты от точки росы и замерзания конденсата в зимний период.
