Гидрострелка - это узел гидравлической развязки между котловым контуром и контуром потребителей. Сама по себе она ничего не гарантирует. Разделитель оправдан только при конкретной конфигурации котельной: когда в системе работают несколько котлов или несколько насосных групп с разными расходами теплоносителя. Коллектор выполняет другую работу, он распределяет поток по магистралям и контурам. Ниже разобраны критерии необходимости обоих узлов, порядок расчета диаметра разделителя и ошибки, которые регулярно встречаются при монтаже.
Что такое гидрострелка в системе отопления
Гидравлический разделитель (гидрострелка) представляет собой вертикальную трубу увеличенного диаметра, установленную между котловым контуром и контуром потребителей. Сечение потока внутри нее резко больше, чем в магистральных трубах, поэтому скорость теплоносителя падает до 0,1-0,2 м/с. Почти до нуля. На этом построена вся работа узла.
При такой скорости напор одного циркуляционного насоса перестает передаваться в контур другого. Каждый насос работает только на свой контур с расходом, заданным расчетом. Низкая скорость дает и два дополнительных эффекта.
Микропузырьки воздуха всплывают вверх по стрелке, где их собирает автоматический воздухоотводчик. Тяжелые частицы шлама и окалины оседают на дно, откуда их удаляют через дренажный кран.
Как устроена схема котельной с гидрострелкой
В схеме с гидравлическим разделителем выделяются три контура. Первичный - котлы со своими циркуляционными насосами. Вторичный - распределительный коллектор с насосными группами потребителей. Между ними стоит гидрострелка: короткое третичное кольцо с почти нулевой скоростью потока.
Главное свойство такой схемы в том, что расходы первичного и вторичного контуров совпадать не обязаны. Когда котлы подают больше, чем забирают потребители, избыточный теплоноситель проходит гидрострелку сверху вниз и возвращается котлам по обратке. Когда нагрузка выше текущей мощности котлов, часть теплоносителя из обратки поднимается вверх и смешивается с подачей. В обоих случаях насосы работают независимо, их напоры не складываются и не вычитаются.
Характерная конфигурация выглядит так: два котла, гидрострелка (опционально - балансировочный коллектор) и выход на магистрали (например, радиаторная магистраль и насосно-смесительная группа теплого пола с пониженной температурой подачи), по которым теплоноситель уже подается на распределительные коллекторы. Без разделителя насос одной группы перекачивал бы теплоноситель через контур другой, и фактическая циркуляция шла бы по пути наименьших гидравлических потерь, а не по расчетным трассам.
Когда нужен гидравлический разделитель
Гидрострелка нужна, если в котельной работают минимум два насоса на разных контурах с независимыми расходами. Проверка состоит из четырех пунктов.
- В котельной два и более котлов. При каскадной работе без разделителя насос одного котла проталкивает теплоноситель через второй котел в обратном направлении. Возникает паразитная циркуляция.
- От котлов отходит более одной насосной группы. Например, радиаторная магистраль и насосно-смесительная группа теплого пола. Насосы этих групп работают на разные расходы и напоры.
- Расчетные расходы контуров заметно отличаются. Если напор одного насоса передается в чужой контур, часть системы получает избыточный расход, а часть недостаточный.
- Система проектируется под будущее расширение. Стрелка закладывается сразу, чтобы при установке второго котла или новой насосной группы не менять обвязку.
Выполнен хотя бы один пункт - разделитель обязателен. Ни один не выполнен - стрелка в этой котельной не нужна.
Какие узлы нужны для разной конфигурации котельной
Один и тот же набор узлов для всех котельных не подходит. Ниже - соответствие между конфигурацией системы и обязательными узлами.
Эта таблица - готовый ориентир на этапе предварительной проработки. Точный состав узлов подтверждается гидравлическим расчетом: граничные конфигурации, где расходы контуров близки, могут быть собраны и без разделителя.
Когда гидрострелка лишняя
При одном котле и одном циркуляционном насосе гидравлический разделитель не нужен. Котел и система работают в общем контуре. Напор единственного насоса распределяется по магистралям без конфликтов, развязывать здесь нечего.
Установленная в такую котельную стрелка ничего не портит, но и ничего не дает. Добавляется стоимость обвязки, растет объем теплоносителя в системе, а на стене занимается место, которое в небольшом помещении обычно требуется для более нужных узлов. Единственное обоснование для закладки стрелки в простую однокотловую схему - конкретный план развития системы: подключение газа и установка второго котла, добавление насосно-смесительной группы теплого пола на следующем этапе строительства.
Установка гидравлического разделителя определяется гидравлическим расчетом проекта. Закупка оборудования идет после него. Конфигурация обвязки вытекает из числа котлов, числа насосных групп и расходов по контурам, а не из соображений «чем больше узлов, тем надежнее».
Чем распределительный коллектор отличается от гидрострелки
Коллектор и гидрострелку часто путают, потому что оба узла стоят в котельной и выглядят сходно: труба с несколькими патрубками. Функции у них разные, и разница принципиальна.

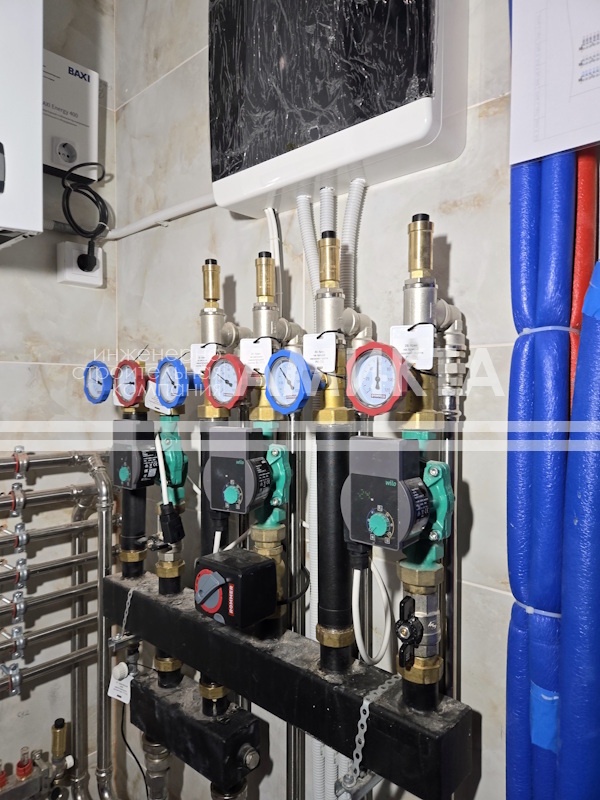

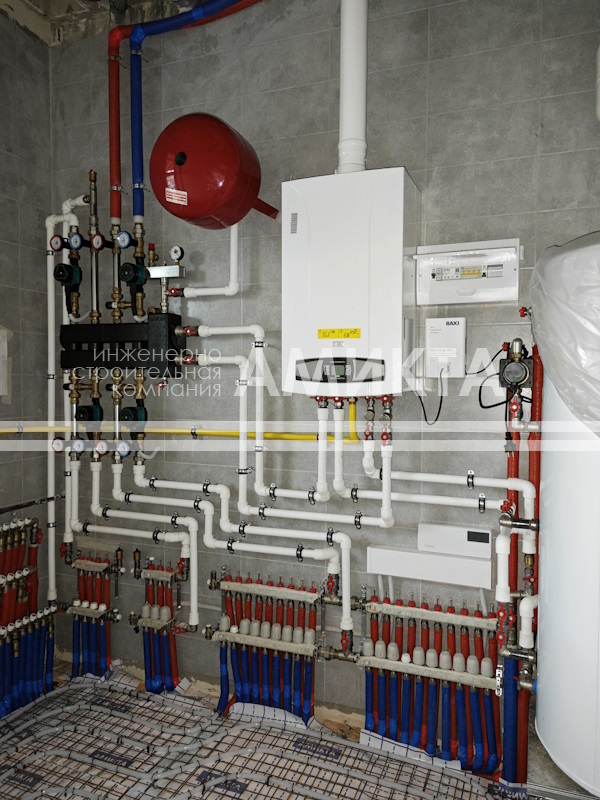

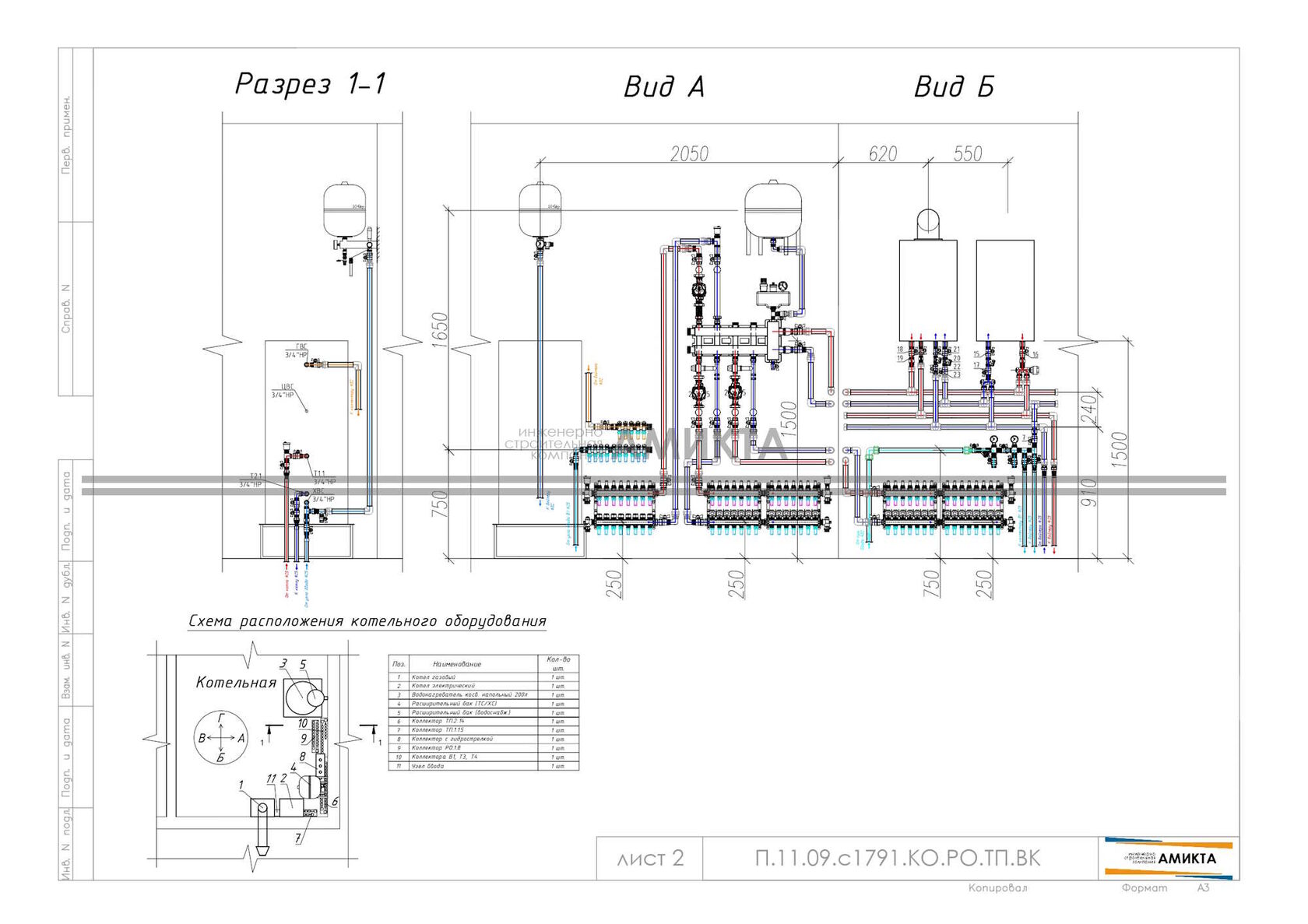

На практике узлы работают в паре и ставятся последовательно: котлы, гидрострелка, балансировочный коллектор. От него расходятся выходы на коллекторы радиаторных контуров и коллекторные группы теплого пола. Стрелка уравнивает давления, коллекторы делят поток. Заменить один узел другим нельзя: коллектор не гасит скорость потока и не развязывает насосы, а у стрелки нет выходов для разводки по контурам.
Нужен ли коллектор в котельной или можно обойтись без него

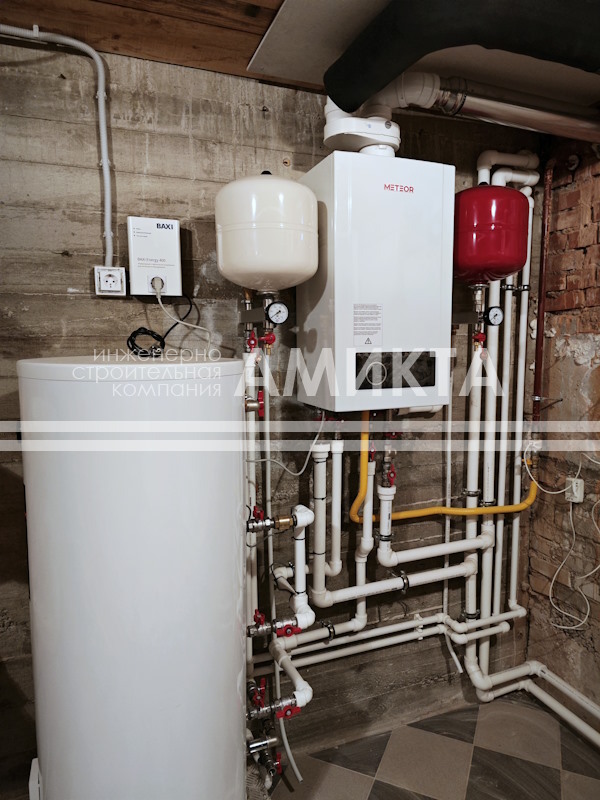

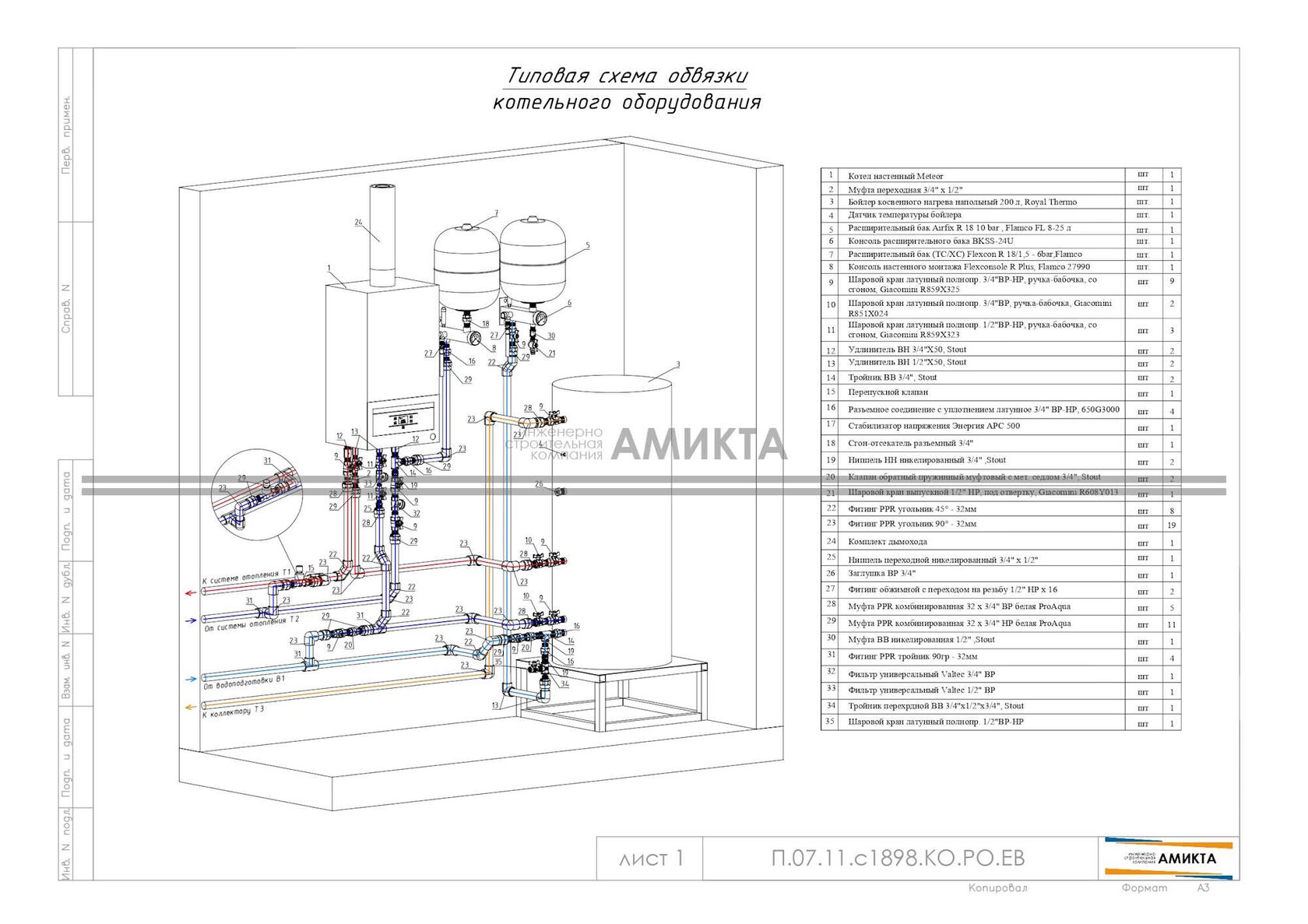

Обязательным узлом коллектор не является. При радиаторном отоплении с двухтрубной разводкой магистрали могут уходить из котельной напрямую, без распределительной гребенки, и такая схема будет работать. Но при прямом выходе магистралей система теряет точки регулировки и отсечки отдельных контуров: перекрыть одну зону для ремонта без остановки отопления во всем доме не получится, а поиск неравномерностей по этажам превращается в перебор всей разводки.

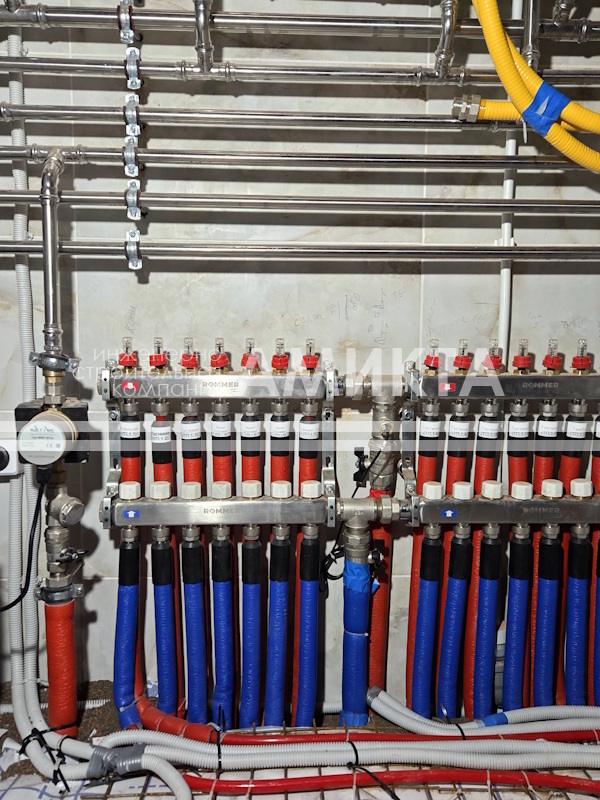

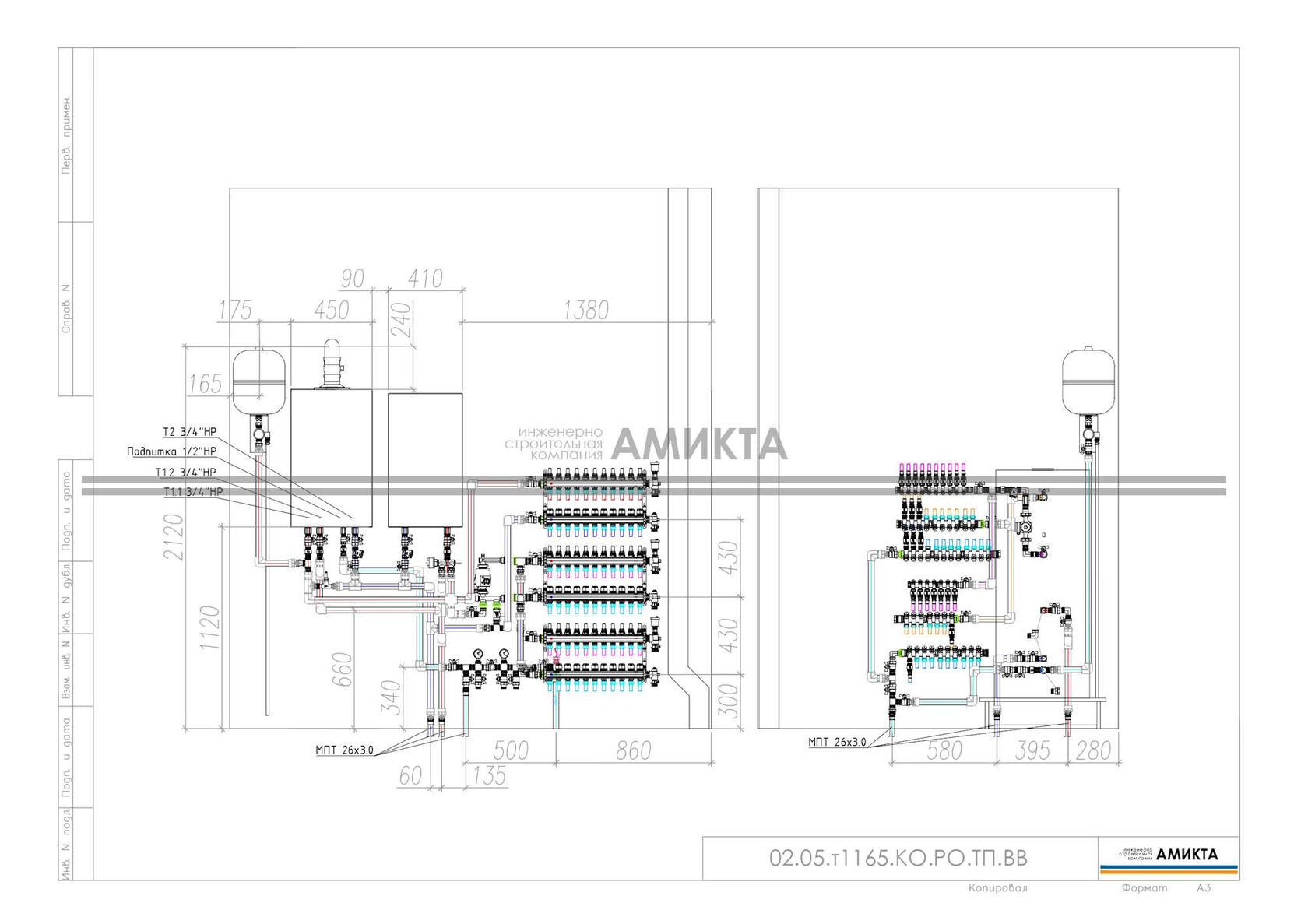

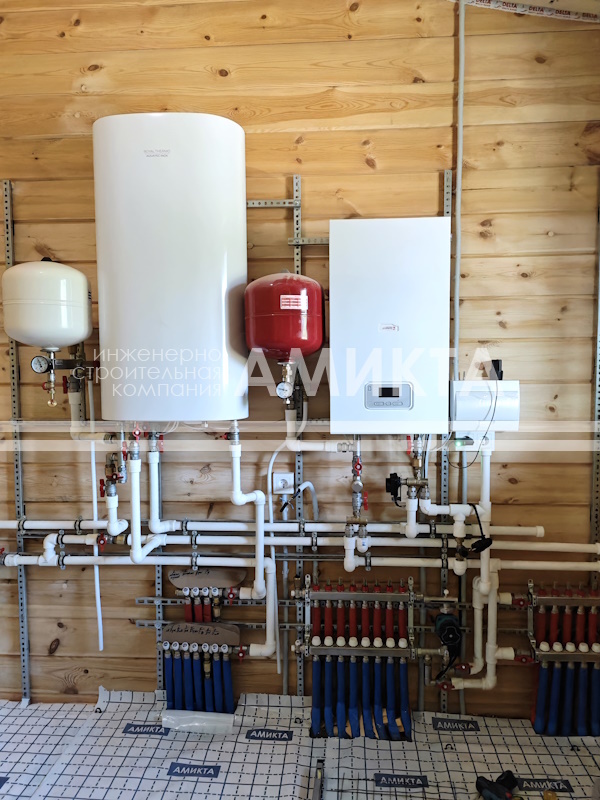

В большей части наших проектах применяется коллекторная схема. Даже при радиаторном отоплении контуры отходят от распределительного коллектора. Он дает регулировку расхода по каждой зоне и отсечку любого контура без остановки остальных, а на выходах стоят расходомеры.

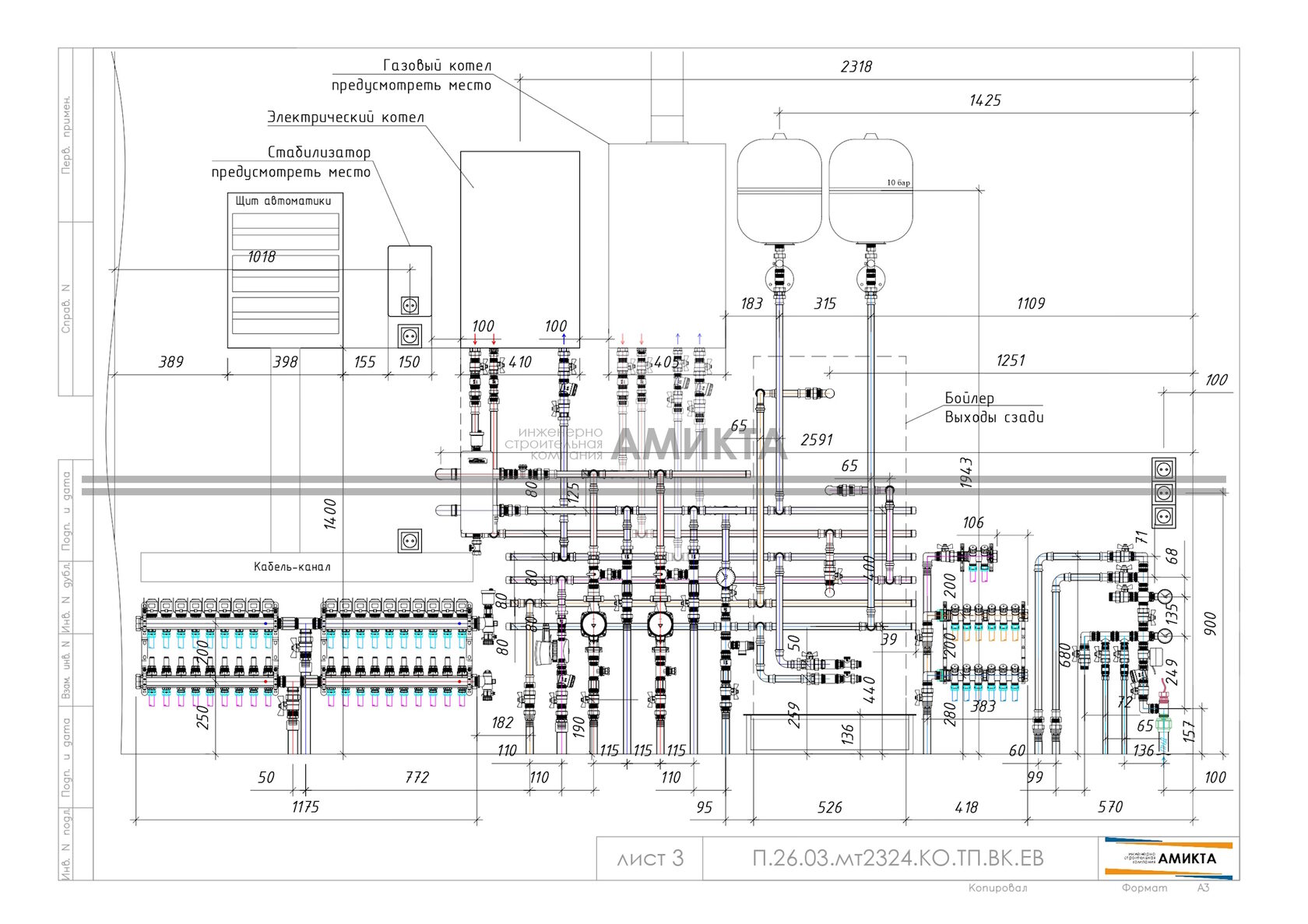

В котельной с полным набором систем иерархия узлов выстраивается так. Балансировочный коллектор (при его наличии) стоит сразу после гидрострелки и собирает насосные группы. От него выходы идут на коллекторы радиаторных контуров и на коллекторные группы теплого пола с расходомерами и сервоприводами. Часть коллекторных групп при разнесенной планировке дома выносится из котельной ближе к обслуживаемым зонам, чтобы сократить длину петель и упростить балансировку.
Как правильно подключать гидрострелку
По классической схеме подача обоих контуров подключается к верхним патрубкам корпуса, обратка - к нижним, а патрубки первичного и вторичного контуров располагаются с разных сторон стрелки. Горячий теплоноситель при этом остается в верхней зоне, охлажденный уходит снизу. Перепад температур по высоте сохраняется, дегазация работает штатно.
Подключение подачи снизу тоже встречается, но это реверсивная схема. Слои в стрелке при ней активно перемешиваются, и применяется она осознанно, когда смешение потоков требуется по условиям работы системы. Вариантом по умолчанию она не является. В любом случае ориентир - документация производителя конкретного узла и проектная схема обвязки.

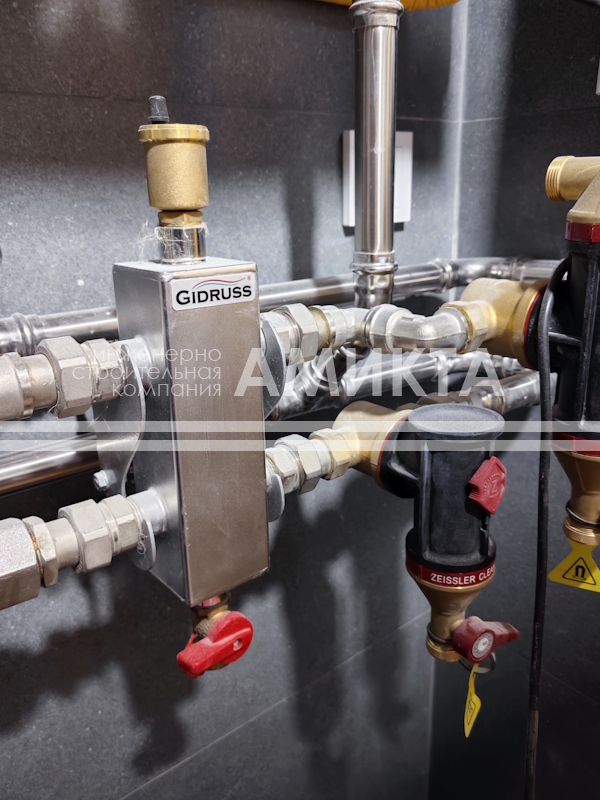

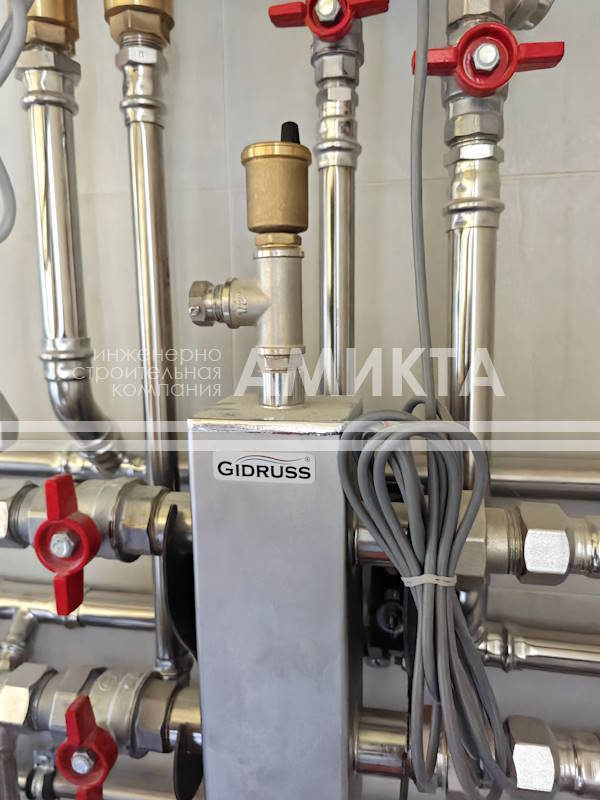

Арматура разделителя от схемы подключения не зависит. В верхней точке - автоматический воздухоотводчик, в нижней - дренажный кран.
Как рассчитывается диаметр гидрострелки
Диаметр гидравлического разделителя подбирается по расходу теплоносителя и допустимой скорости внутри него. Порядок расчета такой.
- Определяется расчетная тепловая нагрузка системы отопления.
- По нагрузке и принятому перепаду температур подачи и обратки вычисляется расход теплоносителя.
- По расходу и скорости 0,1-0,2 м/с определяется внутренний диаметр стрелки, после чего он округляется до ближайшего стандартного DN.
Расчетный пример для дома 250 м2:
Для сравнения: тот же расход в стальной магистральной трубе с внутренним диаметром 27 мм дал бы скорость около 0,5 м/с. Падение скорости обеспечивается увеличенным по отношению к магистрали сечением, на нем и работает развязка. Типичная ошибка - брать диаметр стрелки по диаметру трубы обвязки. Разделитель всегда больше магистрального диаметра минимум на один, а чаще на два размера.
Типовые ошибки при монтаже гидрострелки
Ниже - ошибки, которые встречаются при монтаже гидравлического разделителя чаще всего. Каждая из них либо обнуляет функцию узла, либо лишает его диагностики.
- Перепутанные подключения. Подача и обратка первичного контура подключены к тем же патрубкам, что и вторичного. Теплый и холодный теплоноситель смешивается в стрелке без контроля, перепад температур по высоте исчезает. Стрелка превращается в обычную перемычку.
- Нет воздухоотводчика в верхней точке. Дегазация - одна из трех функций узла, и без автоматического воздухоотводчика она не выполняется.
- Нет дренажного крана в нижней точке. Отложившийся шлам остается в стрелке навсегда и постепенно загрязняет теплоноситель по всей системе.
- Стрелка меньше расчетного диаметра. Скорость теплоносителя внутри не падает до нужного диапазона, развязка насосов не происходит. Узел выполняет только декоративную функцию.
- Замена разделителя крестовиной без увеличения сечения. Обычная перемычка из трубы магистрального диаметра зоны низкой скорости не создает, и все конфликты напоров остаются в силе.
Частые вопросы
Нужна ли гидрострелка для одного котла и одного насоса? Нет. При такой конфигурации напор единственного насоса распределяется по системе без конфликтов, развязывать нечего. Стрелка здесь не вредит, но и не выполняет ни одной функции, а только добавляет стоимость обвязки и объем теплоносителя.
Чем гидрострелка отличается от коллектора? Разделитель уравнивает давления и гасит скорость потока, коллектор делит поток на контуры. Узлы часто стоят последовательно: сначала стрелка, за ней распределительные коллекторы. Заменить один другим нельзя.
Как определить диаметр гидрострелки? Через расход теплоносителя и допустимую скорость 0,1-0,2 м/с. Для дома 250 м2 с нагрузкой 25 кВт и перепадом температур 20 градусов расход составляет около 1,08 м3/ч, что при скорости 0,15 м/с дает диаметр около 50 мм, то есть DN50.
Что будет, если поставить гидрострелку туда, где она не нужна? Ничего критичного: система будет работать в штатном режиме. Только узел не даст ни одной функции, а стоимость обвязки и объем теплоносителя вырастут. Стрелку имеет смысл закладывать под конкретный план расширения системы.
Можно ли сделать котельную без коллектора? Да, при простой двухтрубной схеме радиаторного отопления коллектор не обязателен, магистрали уходят из котельной напрямую. Но без коллектора система лишается точек регулировки и отсечки отдельных контуров, поэтому в домах постоянного проживания коллекторная схема предпочтительнее.
Где на гидрострелке ставится воздухоотводчик? В верхней точке корпуса. В нижней точке устанавливается дренажный кран для удаления шлама. Без этой арматуры две из трех функций узла не работают.
Может ли гидрострелка заменить расширительный бак? Нет, это разные узлы. Стрелка работает с расходом и давлением потоков, расширительный бак компенсирует тепловое увеличение объема теплоносителя и поддерживает давление в системе. Одно другого не заменяет.
Что ставить: гидрострелку или насосно-смесительный узел? Это узлы разного назначения, и выбор между ними не взаимоисключающий. Насосно-смесительный узел понижает температуру теплоносителя для теплого пола и обеспечивает циркуляцию по его контурам, гидрострелка развязывает напоры насосов. При одном котле с одной группой теплого пола достаточно смесительного узла, при каскаде котлов или нескольких насосных группах разделитель обязателен независимо от остальной обвязки.
Какое расстояние должно быть между гидрострелкой и коллектором? Универсальная норма на это расстояние не установлена. Узлы компонуются вплотную друг к другу короткой перемычкой диаметром не меньше расчетного для стрелки. Практическое правило простое: чем короче и шире соединение, тем меньше дополнительные гидравлические потери вносятся между узлами.
Бывают ли гидрострелка и коллектор в одном корпусе? Да, выпускаются комбинированные блоки: нижняя часть корпуса работает как разделитель, верхние патрубки - как распределительный коллектор. Такой блок экономит место в компактной котельной. При большом числе контуров и насосных групп раздельные узлы удобнее для обслуживания и диагностики.
