Монтаж водяного теплого пола: технологический регламент, материалы и контрольные точки
Водяной теплый пол представляет собой систему напольного отопления с циркуляцией теплоносителя по замкнутым контурам, уложенным в конструкцию пола. СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» устанавливает требования к материалам, шагу укладки, толщине стяжки, температурным режимам и порядку гидравлических испытаний. При соблюдении технологии система обеспечивает равномерный обогрев помещения. Температура поверхности пола в зоне постоянного пребывания людей по нормативу не превышает 26 C, в граничных зонах вдоль наружных ограждений шириной до 1 м допускается до 35 C. Базовые сведения об устройстве системы изложены на странице https://amikta.ru/articles/sistema-vodyanogo-teplogo-pola/.
Трубопроводы для контуров теплого пола
Для контуров водяного теплого пола используются гибкие полимерные трубопроводы, выбор которых на практике ограничен несколькими материалами. Наибольшей гибкостью обладает сшитый полиэтилен PE-Xa с пероксидным сшиванием, трубы из которого восстанавливают форму после деформации, за что их и называют «с памятью формы». Вариант PE-Xb, получаемый силановым сшиванием, жестче и дешевле, оба типа соединяются прессовыми фитингами, а срок их службы при соблюдении температурного режима превышает 50 лет. Пятислойный металлопластик PEX-Al-PEX содержит алюминиевый слой 0,2-0,4 мм, обеспечивающий газонепроницаемость и снижающий линейное расширение, однако материал жестче чистого PE-Xa, что усложняет укладку и требует прессовых или винтовых фитингов для соединения. PE-RT, или полиэтилен повышенной термостойкости, выпускается в двух вариантах: Type II выдерживает более высокие температуры и давления, чем Type I, при этом производство проще, чем у сшитого полиэтилена, что снижает стоимость, а гибкость остается сопоставимой с PE-Xb.
Стандартный диаметр труб для теплого пола - 16 мм, при увеличенной длине контура или высоких гидравлических потерях напора применяют диаметр 20 мм. Увеличение диаметра снижает гидравлические потери, но увеличивает толщину конструкции и расход материала. Выбор материала определяется бюджетом проекта, сложностью конфигурации и требованиями к долговечности.
Подробнее о факторах, влияющих на срок службы, - в материале https://amikta.ru/articles/articles-otoplenie/dolgovechnost-inzhenernykh-kommunikaczij-kak-prodlit-srok-sluzhby-teplogo-pola.
Шаг укладки труб и теплоотдача

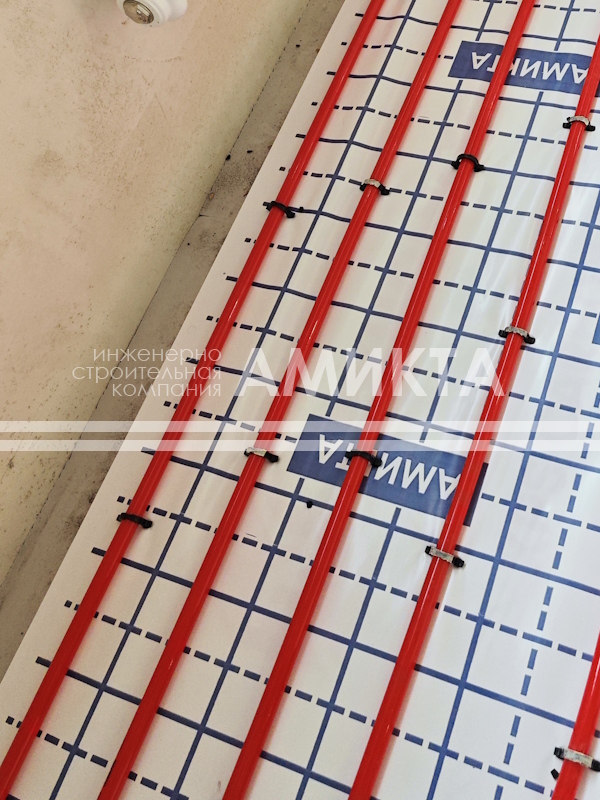

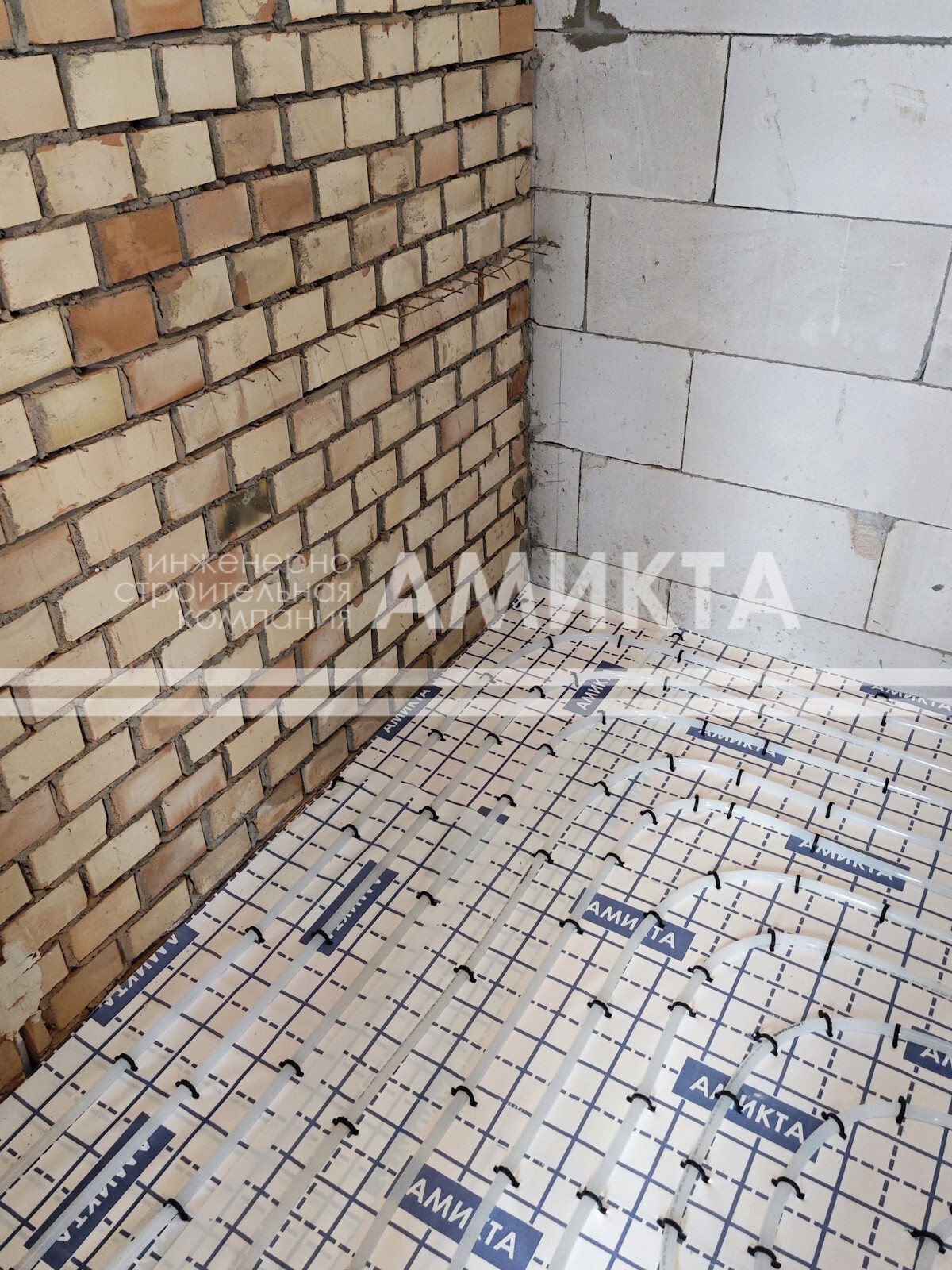

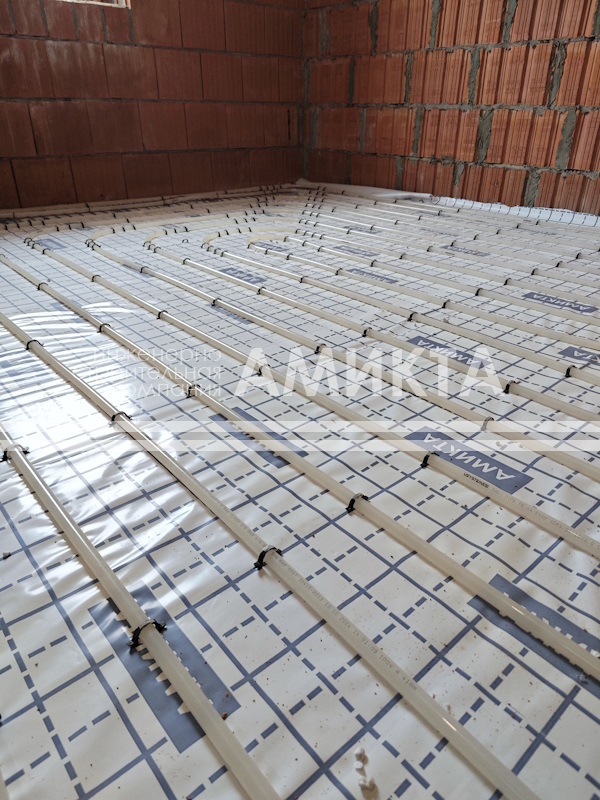

Шаг укладки, то есть расстояние между осями соседних витков трубопровода, напрямую определяет удельную теплоотдачу системы и равномерность нагрева поверхности. Стандартный шаг 150 мм при удельной нагрузке 50-100 Вт/м2 обеспечивает поверхностную температуру не более 26 C при температуре теплоносителя 40-45 C. У наружных стен и оконных проемов шаг сокращается до 100 мм, компенсируя повышенные теплопотери через ограждающие конструкции и устраняя эффект «холодных зон»; в помещениях с панорамным остеклением или в северных климатических зонах такое сокращение обязательно. Во внутренних зонах, удаленных от наружных стен, и при низкой удельной нагрузке шаг увеличивают до 200-300 мм, снижая расход трубопровода и гидравлические потери контура.
Сокращение шага удлиняет контур, что учитывают при гидравлическом расчете. Принципы усиленной теплоотдачи в краевых зонах разобраны в статье https://amikta.ru/articles/usilennaya-teplootdacha-krayevykh-zon-teplogo-pola/.
Схемы прокладки контуров

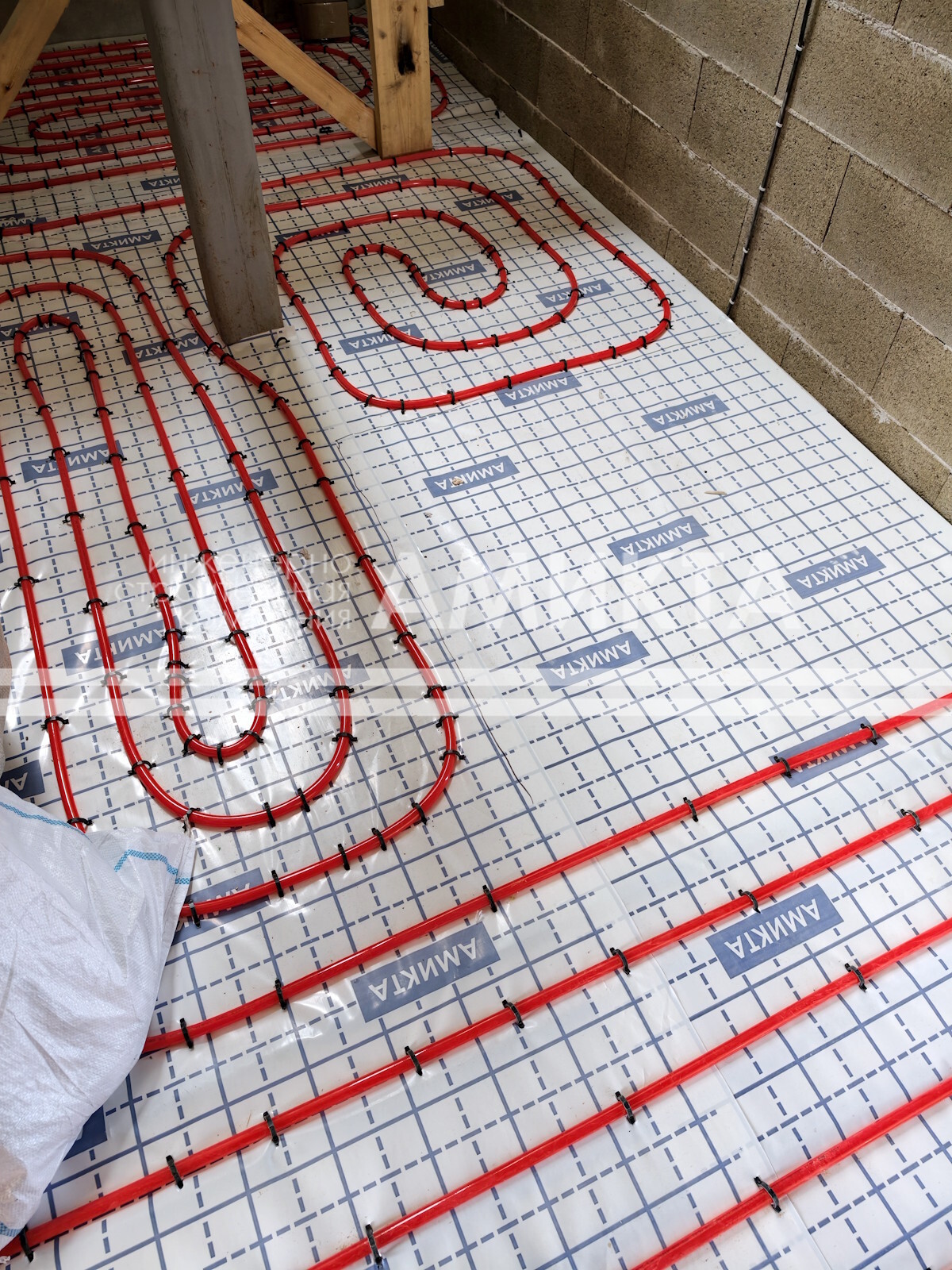

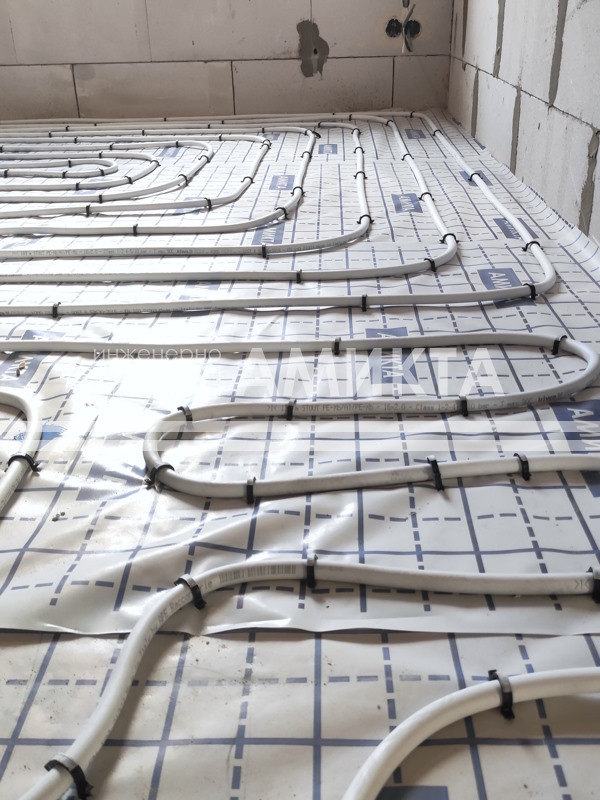

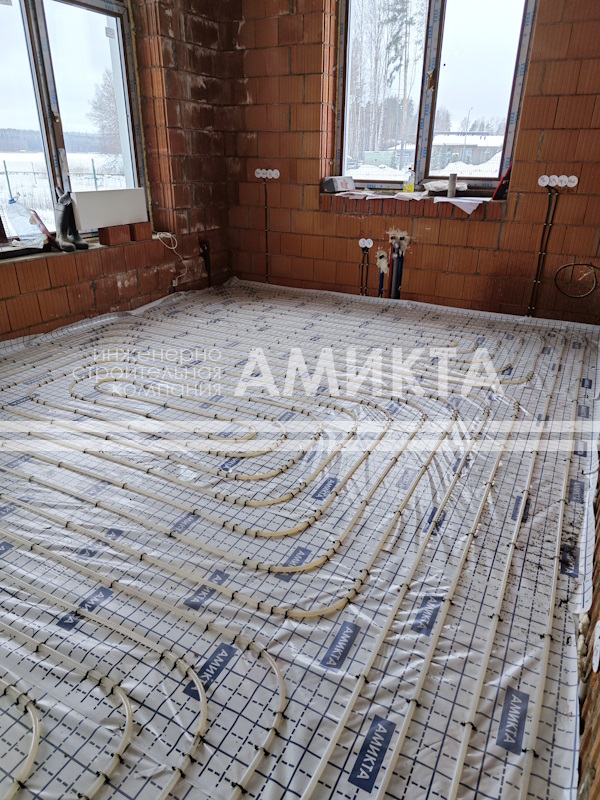

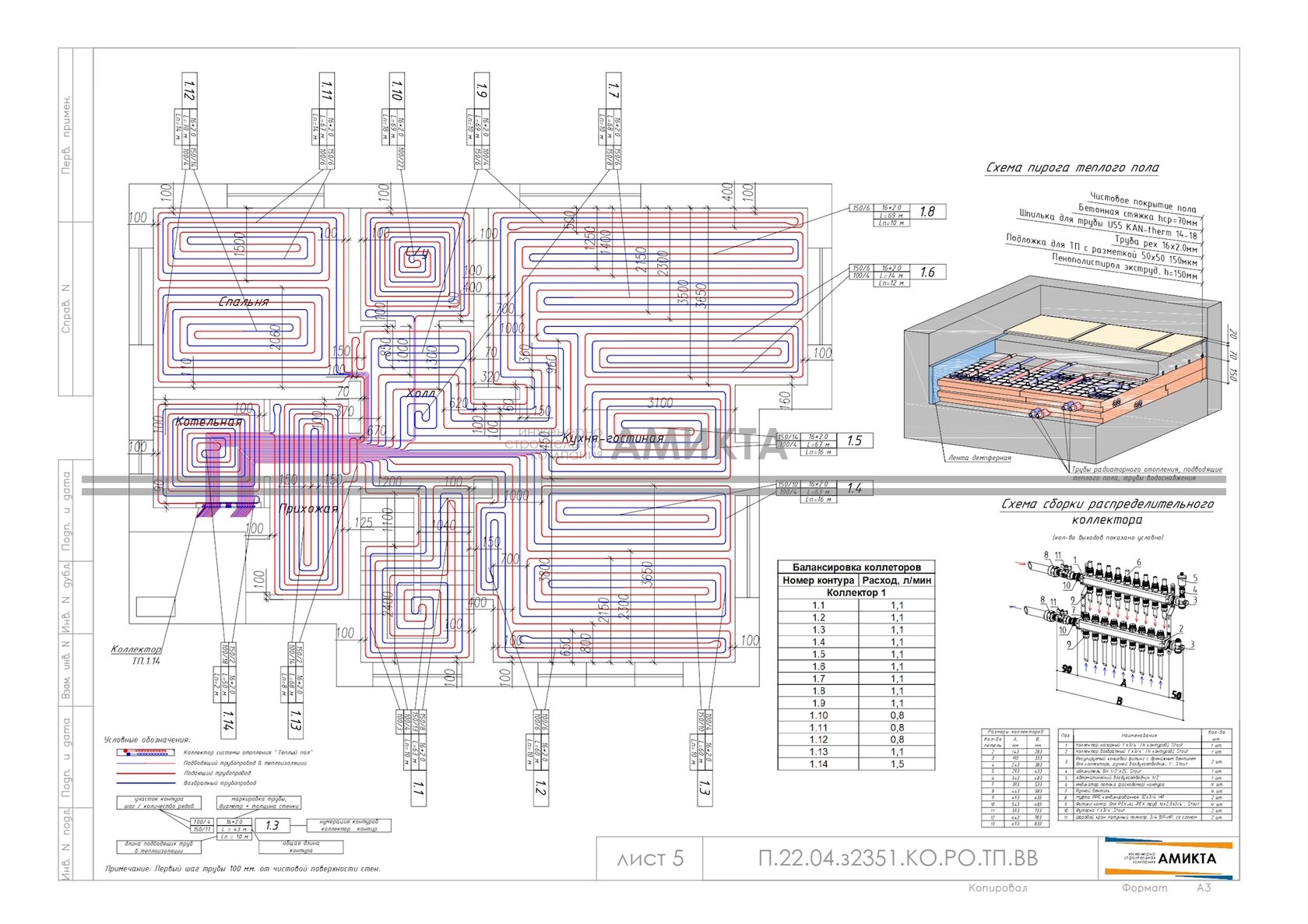

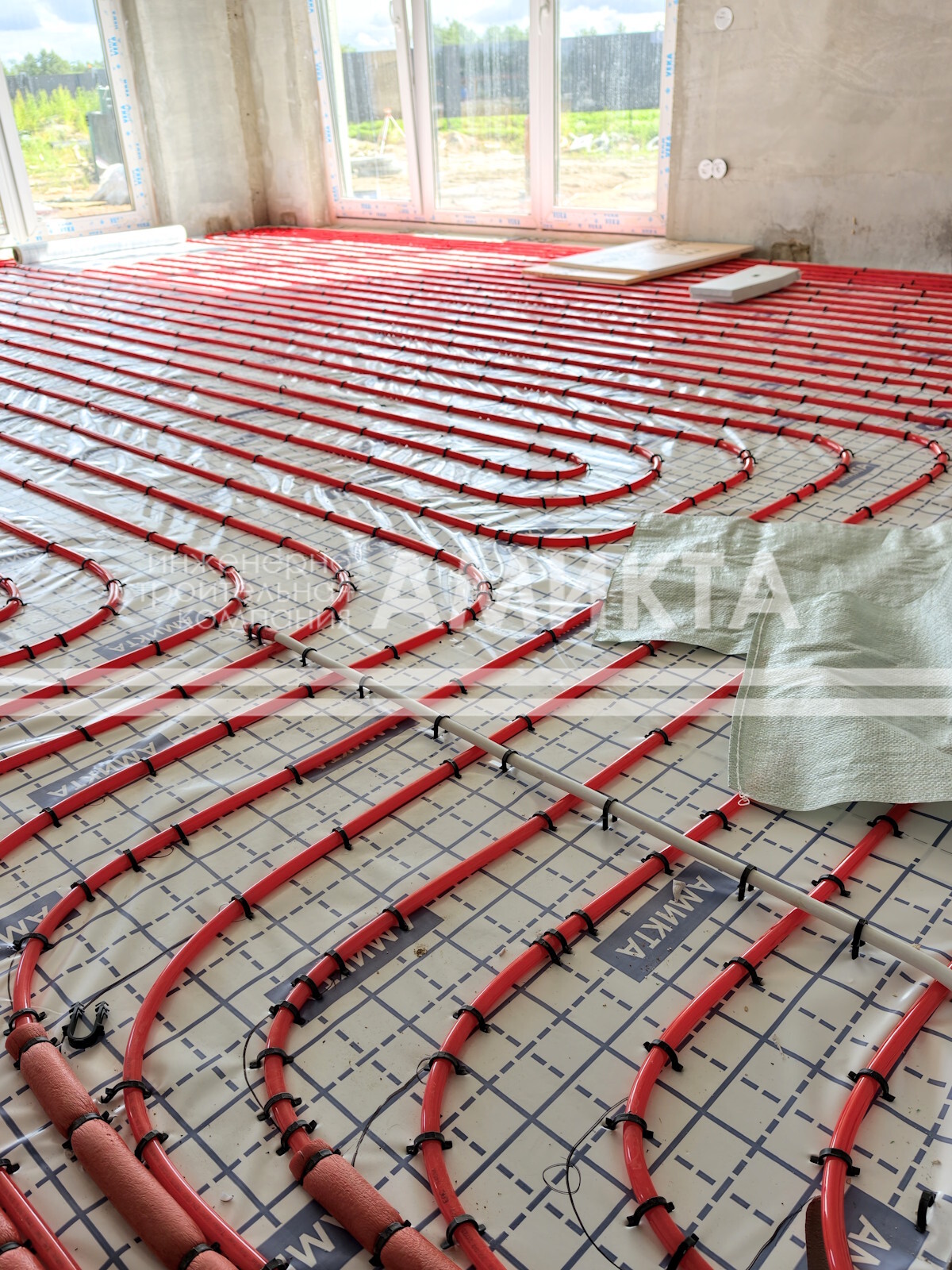

Конфигурация укладки влияет на равномерность температурного поля, гидравлические потери и трудоемкость монтажа. Змейка (одинарная), при которой трубопровод прокладывается параллельными отрезками с разворотом на 180 градусов в конце каждого витка, - простейшая схема с высоким перепадом температур между прямым и обратным трубопроводом и повышенными гидравлическими потерями из-за частых изгибов, применяемая в малых помещениях до 15 м2, где неравномерность нагрева некритична. Двойная змейка, прокладывающая прямой и обратный трубопровод параллельно, компенсирует перепад температур, но требует точного соблюдения симметрии и усложняет разметку. Улитка (спираль), укладывающая трубопровод по спирали от периметра к центру, обеспечивает наиболее равномерное распределение температуры за счет чередования прямых и обратных участков по всей площади при минимальных гидравлических потерях, оставаясь оптимальной для площадей свыше 15 м2. Угловая змейка, начинающая трубопровод от холодной зоны и двигаясь к теплой, применяется в помещениях с одной-двумя наружными стенами для усиления обогрева холодных участков.
Толщина стяжки над трубопроводом
Стяжка водяного теплого пола защищает трубопровод от механических повреждений и обеспечивает равномерное распределение тепла по площади. Минимальная толщина над верхней образующей трубы по СП 60.13330.2020 составляет 30 мм; при меньшей толщине поверхностная температура становится неравномерной, возникают «трубные дорожки», снижается механическая прочность и возрастает риск повреждения трубопровода. Оптимальная толщина 45-50 мм обеспечивает равномерность нагрева, достаточную прочность и приемлемую тепловую инерцию. При толщине свыше 70 мм тепловая инерция возрастает, время выхода на режим удлиняется с 2-4 часов до 6-8 часов, а реакция на изменение температуры теплоносителя замедляется, снижая точность терморегуляции. Стяжка армирована сеткой ВР-1 диаметром 3-4 мм с ячейкой 100-150 мм, предотвращающей растрескивание бетона при усадке и тепловом расширении и служащей для фиксации трубопровода при укладке.
Разделение на контуры по длине

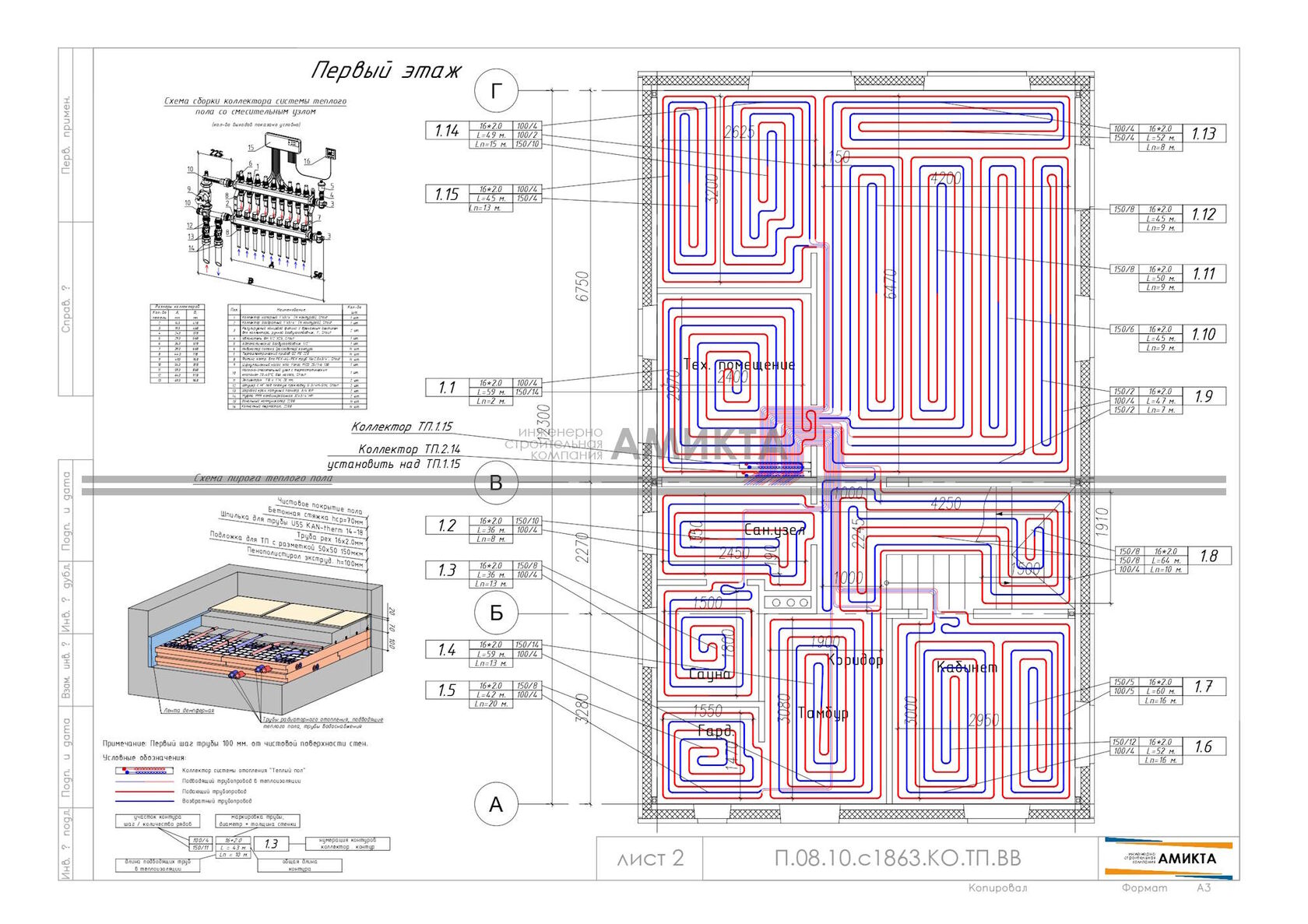

Длина одного контура ограничена гидравлическими потерями напора: при превышении допустимой длины циркуляция теплоносителя снижается, а крайние участки прогреваются недостаточно. Для трубы D16 максимальная длина составляет 80-90 м, для D20 - до 100-110 м; превышение на 10-15 % критично повышает гидравлические потери и нарушает балансировку. Длина контура рассчитывается как площадь в м2, деленная на шаг укладки в м, с коэффициентом 1,1 на изгибы и подводку к коллектору. При площади 20 м2 и шаге 0,15 м получается 20 / 0,15 * 1,1 = 146,7 м, что превышает допустимую длину для D16, и помещение делится на два контура.
Максимальные длины и гидравлические ограничения разобраны в материале https://amikta.ru/articles/maksimalnaya-dlina-teplogo-pola/.
Манометрические и гидравлические испытания

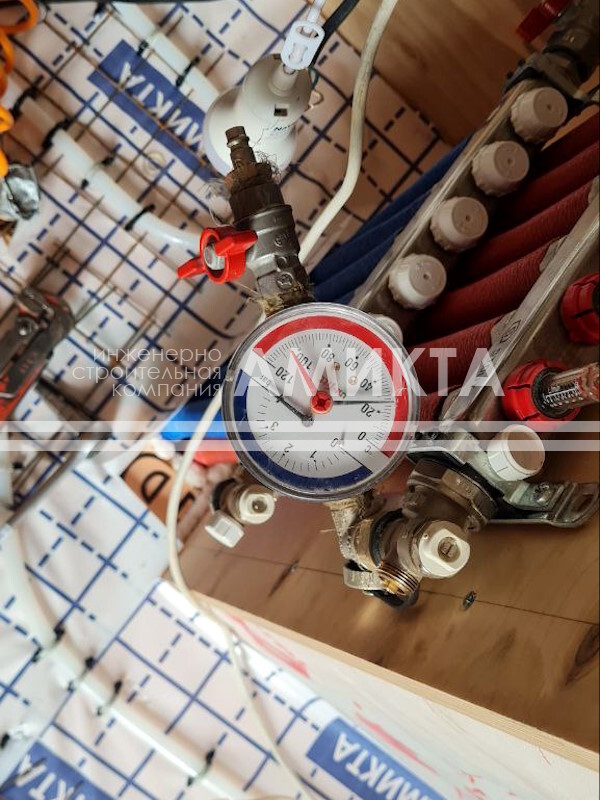

Предварительные манометрические испытания воздухом, выполняемые до заливки стяжки, направлены на выявление дефектов монтажа, утечек на соединениях и повреждений трубопровода до момента, когда система окажется скрыта под бетоном. Система заполняется сжатым воздухом до давления 0,6-0,8 МПа, что выше рабочего (обычно 0,2-0,4 МПа), но не достигает предельно допустимого для полимерных труб, после чего выдерживается. Контроль ведется по показаниям манометра, падение давления не допускается, а соединения и фитинги дополнительно проверяются мыльным раствором - образование пузырей указывает на утечку.
Порядок первого запуска регламентирован: нагрев теплоносителя начинается с +20 C с ежесуточным приращением 5 C до рабочей температуры, резкий нагрев вызывает тепловой шок стяжки, приводящий к образованию трещин и отслоению от основания. Стоимость работ и состав сметы разобраны на странице https://amikta.ru/articles/articles-otoplenie/stoimost-vodyanogo-teplogo-pola-razbor-smety-i-sostava-rabot-pod-klyuch.
Совместное функционирование с радиаторной системой
Водяной теплый пол и радиаторная система работают при разных температурных режимах: теплый пол рассчитан на 35-45 C, радиаторная - на 60-80 C, прямое подключение контура теплого пола к магистрали радиаторного отопления невозможно. Для совместной работы устанавливается смесительный узел из трехходового термостатического клапана, циркуляционного насоса, воздухоотводчика и группы безопасности, подключающий коллектор теплого пола параллельно магистрали отопления. Горячая вода из магистрали смешивается с обратной из контура теплого пола до заданной температуры.
Конструктивные слои водяного теплого пола
Полная толщина конструкции с бетонной стяжкой составляет 80-120 мм от чернового основания до чистового покрытия, каждый слой выполняя строго определенную функцию. Теплоизоляция из экструдированного пенополистирола плотностью не менее 35 кг/м3 толщиной 30-50 мм (на первом этаже и в подвалах - 50-100 мм) снижает утечку тепла вниз. Трубопровод из гибких полимерных труб диаметром 16-20 мм укладывается с расчетным шагом. Стяжка из цементно-песчаной или бетонной смеси толщиной 45-70 мм распределяет тепло и защищает трубы. Чистовое покрытие из плитки, ламината, кварцвинила или паркетной доски не должно иметь тепловое сопротивление выше 0,15 м2*К/Вт.
Альтернативные конструкции без мокрой стяжки применяются в деревянных домах и при ограничении по нагрузке на перекрытия. Технология настильного монтажа описана на странице https://amikta.ru/articles/articles-otoplenie/vodyanoj-teplyj-pol-bez-styazhki-tekhnologiya-nastilnogo-montazha.
Выбор теплоизоляции под трубопровод
Теплоизоляция под трубопровод предотвращает утечку тепла вниз, при недостаточной толщине или низкой плотности материала потери достигают 15-25 %. Экструдированный пенополистирол (XPS) плотностью не менее 35 кг/м3 с теплопроводностью 0,030-0,038 Вт/(мК) выдерживает нагрузку до 0,5 МПа и влагопоглощение не более 0,4 % по объему, являясь основным материалом. Пеноплекс (вспененный полистирол) плотностью 30-45 кг/м3 с теплопроводностью 0,030-0,037 Вт/(мК) применяется при стандартных нагрузках. Пенополиуретан (PUR) с теплопроводностью 0,022-0,028 Вт/(м*К) используется при сложной геометрии основания, требуя профессионального нанесения. Минеральная вата не применяется под стяжку теплого пола: влагопоглощение свыше 1 % снижает теплозащитные свойства и способствует развитию плесени.
На первом этаже и в подвальных помещениях толщина изоляции увеличивается до 50-100 мм.
На первом этаже и в подвальных помещениях толщина изоляции увеличивается до 50-100 мм.
Последовательность монтажных операций

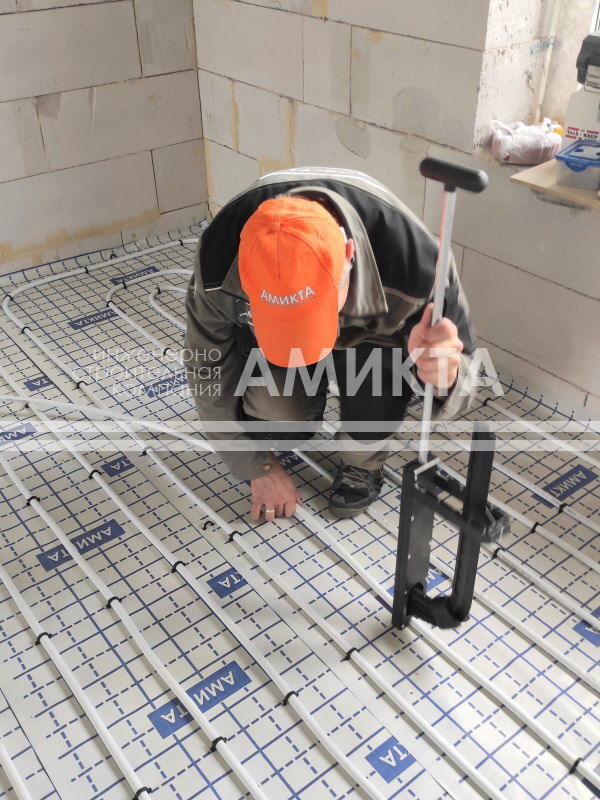

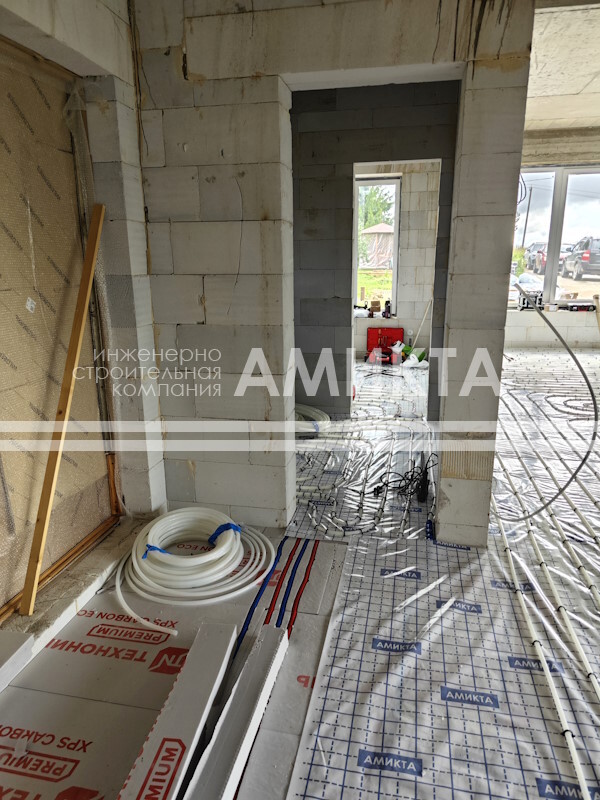

Монтаж водяного теплого пола требует строгого соблюдения порядка операций, нарушение которого приводит к дефектам, устраняемым только демонтажем. Основание очищается от строительного мусора и выравнивается. Трубы укладываются поверх расчетного слоя из экструдированного пенополистирола по расчетной схеме с соблюдением шага и фиксируются. После укладки система заполняется воздухом до 0,6-0,8 МПа и выдерживается с контролем по манометру. Заливается стяжка. При температуре 20 C и влажности 60 % бетон набирает 70 % прочности за 7 суток, полное высыхание занимает 28 суток, ускоренная сушка обогревом запрещена до набора прочности. После сушки пусконаладка ведется постепенным нагревом с приращением 5 C в сутки.
FAQ
Вопрос: Можно ли уложить водяной теплый пол под ламинат?
Ламинат укладывается при условии, что его класс пригоден для систем напольного отопления, что указывается на упаковке. Толщина подложки не должна превышать 3 мм, иначе тепловое сопротивление увеличивается, снижая теплоотдачу, а рабочая температура поверхности при ламинате ограничена 26-27 C. Совместимость с ламинатом и кварцвинилом разобрана на странице https://amikta.ru/articles/articles-otoplenie/vodyanoy-tepliy-pol-pod-laminat-i-kvartsvinil-dopustimyye-rezhimy-ekspluatatsii.
Вопрос: Сколько поднимается пол при монтаже водяного теплого пола?
При стандартной схеме с бетонной стяжкой пол поднимается на 80-120 мм от чернового основания. При легких сборных системах - профилированных матах или сухой стяжке - подъем сокращается до 40-60 мм, выбор конструкции завися от допустимой нагрузки на перекрытия и требований к высоте помещения.
Вопрос: Какой утеплитель применяется под водяной теплый пол?
Экструдированный пенополистирол плотностью не менее 35 кг/м3 толщиной 30-50 мм, на первом этаже и в подвальных помещениях - 50-100 мм.
Вопрос: Можно ли делать водяной теплый пол в деревянном доме?
В деревянных домах применяются легкие системы без мокрой стяжки: трубы укладываются в алюминиевые распределительные пластины или профилированные маты, сверху монтируется фанера или цементно-стружечная плита. Бетонная стяжка в деревянных перекрытиях не применяется из-за превышения допустимой нагрузки.
Вопрос: Какой срок службы у водяного теплого пола?
Производители труб из PE-Xa заявляют срок не менее 50 лет при температурном режиме до +95 C кратковременно и до +70 C постоянно. По СП 60.13330.2020 нормативный срок трубопроводов отопления - не менее 25 лет. Арматура, коллекторы и насосы служат 15-25 лет, регулярное техническое обслуживание продлевает общий ресурс.
Вопрос: Сколько времени сохнет стяжка теплого пола?
Бетонная стяжка набирает 70 % прочности за 7 суток при температуре 20 C и влажности 60 %. Полное высыхание и набор проектной прочности происходит за 28 суток. Ускоренная сушка обогревом теплого пола допускается не ранее чем через 21 сутки после заливки, поскольку ранний нагрев вызывает чрезмерную гидратацию цемента и снижение прочности стяжки.
