Водяной тёплый пол - это когда тёплая вода от котла проходит по трубам, заложенным в стяжку. Пол превращается в огромный радиатор. Отдаёт тепло равномерно, без сквозняков, без холодных зон.
Электрический тёплый пол работает по тому же принципу, только вместо воды в стяжке - нагревательный кабель. Водяная система теплого пола "привязана" к котлу. Поэтому её выбирают для постоянного проживания. Для дачного режима - необходимо обязательно использовать автоматику для удаленного управления.
Температура теплоносителя в водяном тёплом поле - 35-45 °C. Это ниже, чем у радиаторов (70-80 °C). И это нормально. Площадь обогрева пола гораздо больше площади радиаторов. Для комфорта высокая температура не нужна. Низкий режим позволяет конденсационному котлу работать с максимальным КПД. Он утилизирует тепло паров из дымовых газов.
Из чего состоит система

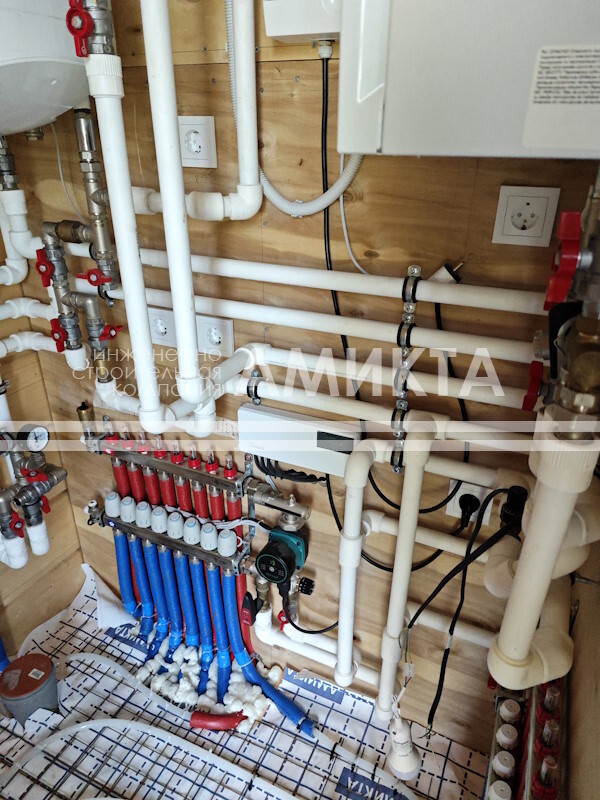

Источник тепла - газовый или электрический котёл. От котла тёплая вода поступает в коллекторный узел. Там она распределяется по контурам. Каждый контур - замкнутая петля труб в одной комнате или зоне.

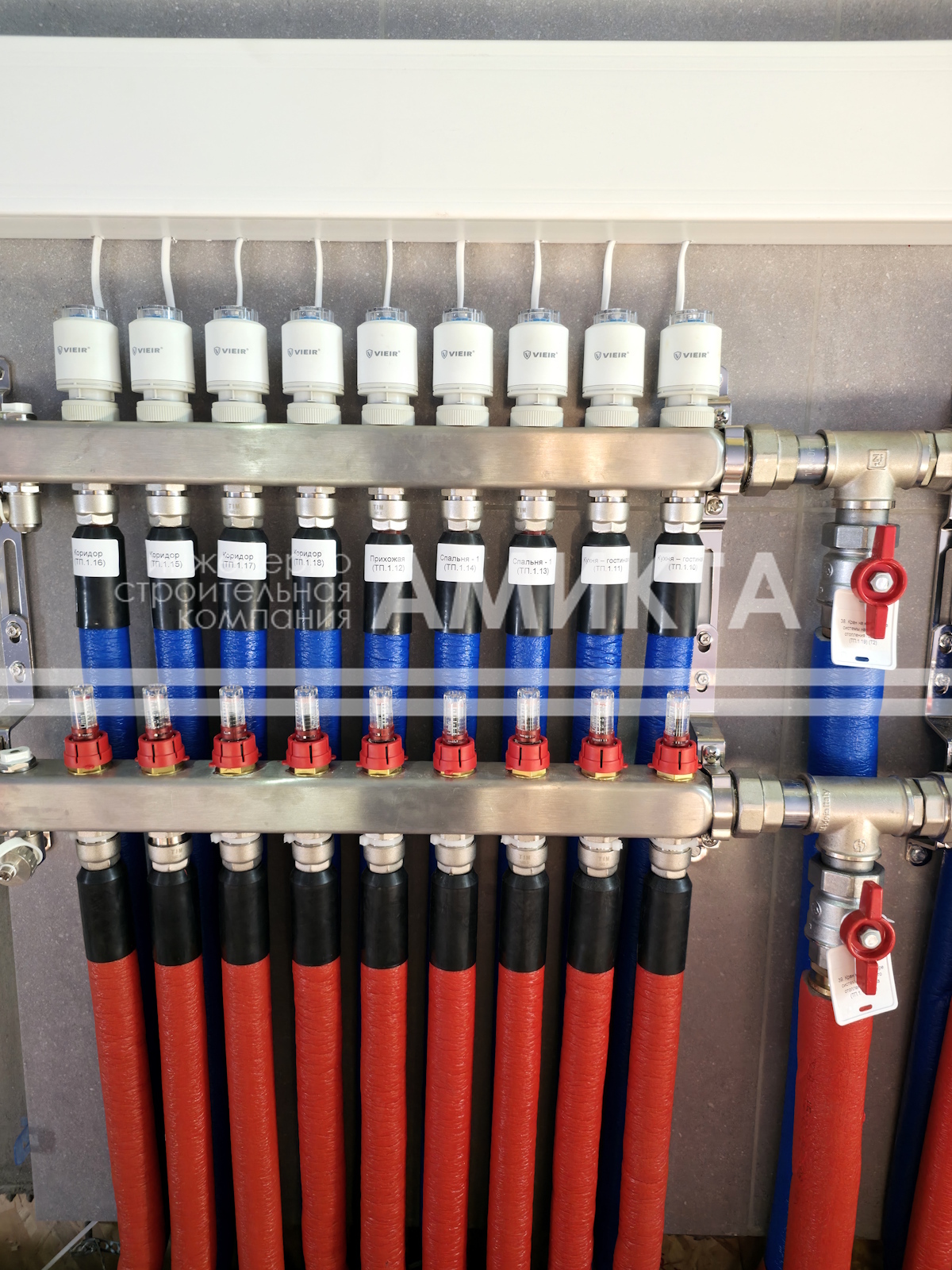

На коллекторе стоят расходомеры. Они показывают, сколько воды проходит через каждый контур. Позволяют отбалансировать систему вручную.
Трубы для тёплого пола делают из сшитого полиэтилена PEX-a или PE-RT. PEX-a выдерживает температуру до 95 °C и давление до 10 бар. Производители заявляют ресурс 50 лет при соблюдении режима. Соединения - аксиальные гильзы. Обжимаются надвижной гильзой. Никаких резиновых прокладок, которые со временем проседают.
Под трубами обязательно лежит утеплитель. Для пола по грунту - экструдер XPS толщиной 100 мм. Без него тепло уходит в грунт. Система греет землю вместо комнаты. XPS не впитывает влагу и выдерживает нагрузку стяжки.
Стяжка над трубами - бетонная. Минимум 50 мм над верхней точкой трубы. В стяжку добавляют пластификатор. Он повышает эластичность. Фиброволокно предотвращает трещины при температурных циклах.
Полный пирог: утеплитель 100 мм, труба 20 мм, стяжка 50-70 мм. Итого пол поднимается на 150-200 мм. В домах с низкими потолками и старыми дверными проёмами это критично. Двери могут стать непроходимыми.
Сложные системы: когда одного коллектора мало
На небольших площадях до 150-200 м² хватает коллектора с расходомерами. Котёл греет воду, коллектор раздаёт по контурам, обратка возвращается в котёл. Всё просто.
На больших объектах и в сложных системах ставят гидрострелку. Вертикальный разделитель потоков. От гидрострелки вода идёт на отдельные насосные смесительные узлы. Каждый узел - насос, термосмесительный клапан и сервопривод. Клапан подмешивает обратку в подачу. Поддерживает точную температуру на выходе. Сервопривод управляется от автоматики. Получает сигнал с комнатного термостата. Открывает или закрывает клапан. От узла - труба на коллектор тёплого пола.
Такая схема позволяет держать разную температуру в разных зонах дома. Точно регулирует каждый контур.

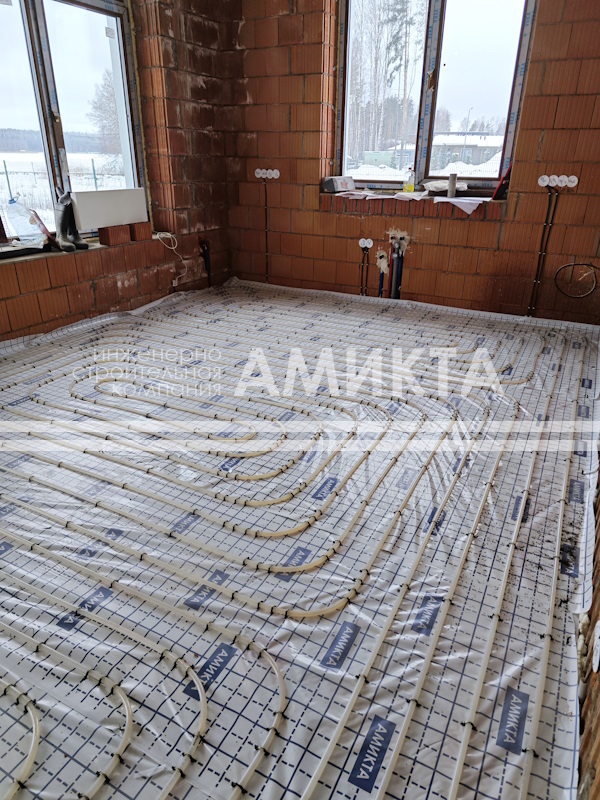

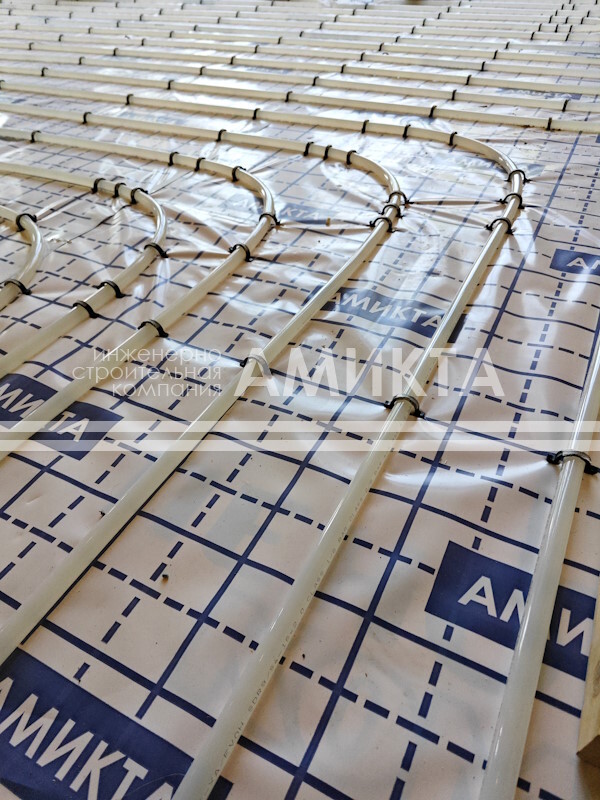

Фирменная разметочная подложка
Мы разработали собственную подложку с нанесённой сеткой и разметкой.
Подложка брендирована. Она решает главную проблему: перенос проекта на факт. Без разметки трубы кладут с погрешностью в 50-100 мм. Шаг плавает, краевые зоны смещаются. С подложкой каждый метр трубы лежит там, где указал проектировщик.
Типы укладки труб
Два способа: «улитка» (спираль) и «змейка» (петля).

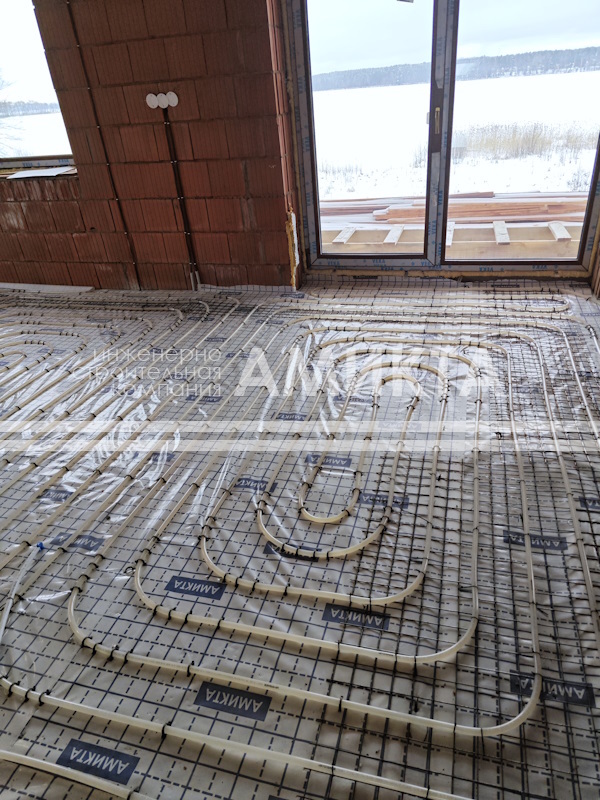

Улитка - подающая и обратная линии чередуются. Тёплая подача проходит рядом с остывшей обраткой. Температура поверхности получается равномерной. Основной способ для жилых комнат.
Змейка - труба идёт в одну сторону, разворачивается, возвращается. У стены, где начинается подача, пол теплее. У противоположной стены - холоднее. Разница температур поверхности может достигать 5-7 °C. Змейку используют в небольших помещениях или когда равномерность не критична.
Для жилых комнат улитка предпочтительнее. Для ванных, где нужен максимум тепла у одной стены, иногда делают змейку с укороченным шагом.
Шаг укладки и зоны
Шаг - расстояние между соседними витками трубы. Он не одинаков по всей комнате.
Краевые зоны - полоса шириной 0,5-1 м от наружных стен и окон. Теплопотери там в 2-3 раза выше, чем в центре. Проектировщик рассчитывает шаг укладки теплого пола по теплотехническому расчёту. Без расчёта монтажник кладет «как получится», и края комнаты не догреваются.
Расчёт мощности: базовые цифры
Для предварительной оценки используют удельную мощность на квадратный метр.
Это ориентир. Точный расчёт включает теплопотери через стены, окна, перекрытия, инфильтрацию. Два дома одинаковой площади могут требовать разной мощности в два раза. Перед монтажом делают теплотехнический расчёт по СП 50.13330.2024.
Совместимость с напольными покрытиями
Не всякое покрытие пропускает тепло одинаково. У каждого материала есть термическое сопротивление. Чем оно выше, тем меньше тепла "доходит" до ног.
Керамогранит и плитка - идеал. Высокая теплопроводность. Тепло проходит без потерь. Пол тёплый сразу.
Ламинат - только специальный, маркированный для тёплых полов. Обычный ламинат при 28-30 °C на обратной стороне разбухает. Замки разходятся, доски встают трапецией.
Паркет и массив - проблема. Древесина "гуляет" от перепадов влажности и температуры. Инженерная доска стабильнее. Но температура поверхности пола по СП 60.13330.2020 для жилых комнат не должна превышать 26 °C. Это ниже, чем у плитки. Комната может не прогреваться, если расчёт делали под плитку.
Линолеум и ковролин - технически возможны. Но термическое сопротивление высокое. Тёплый пол под ними работает "вхолостую". Вода греется, а в комнату тепло почти не доходит.

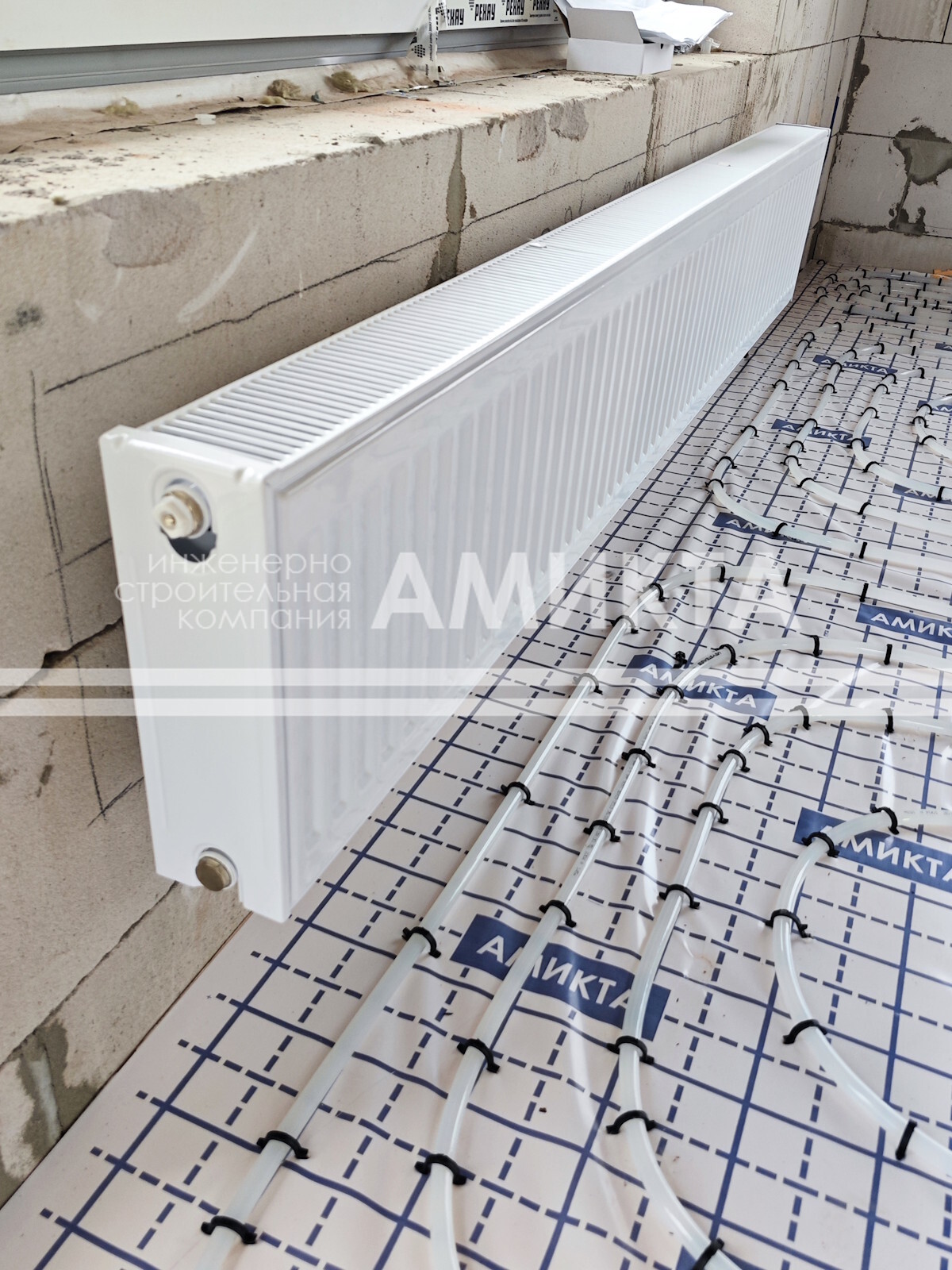

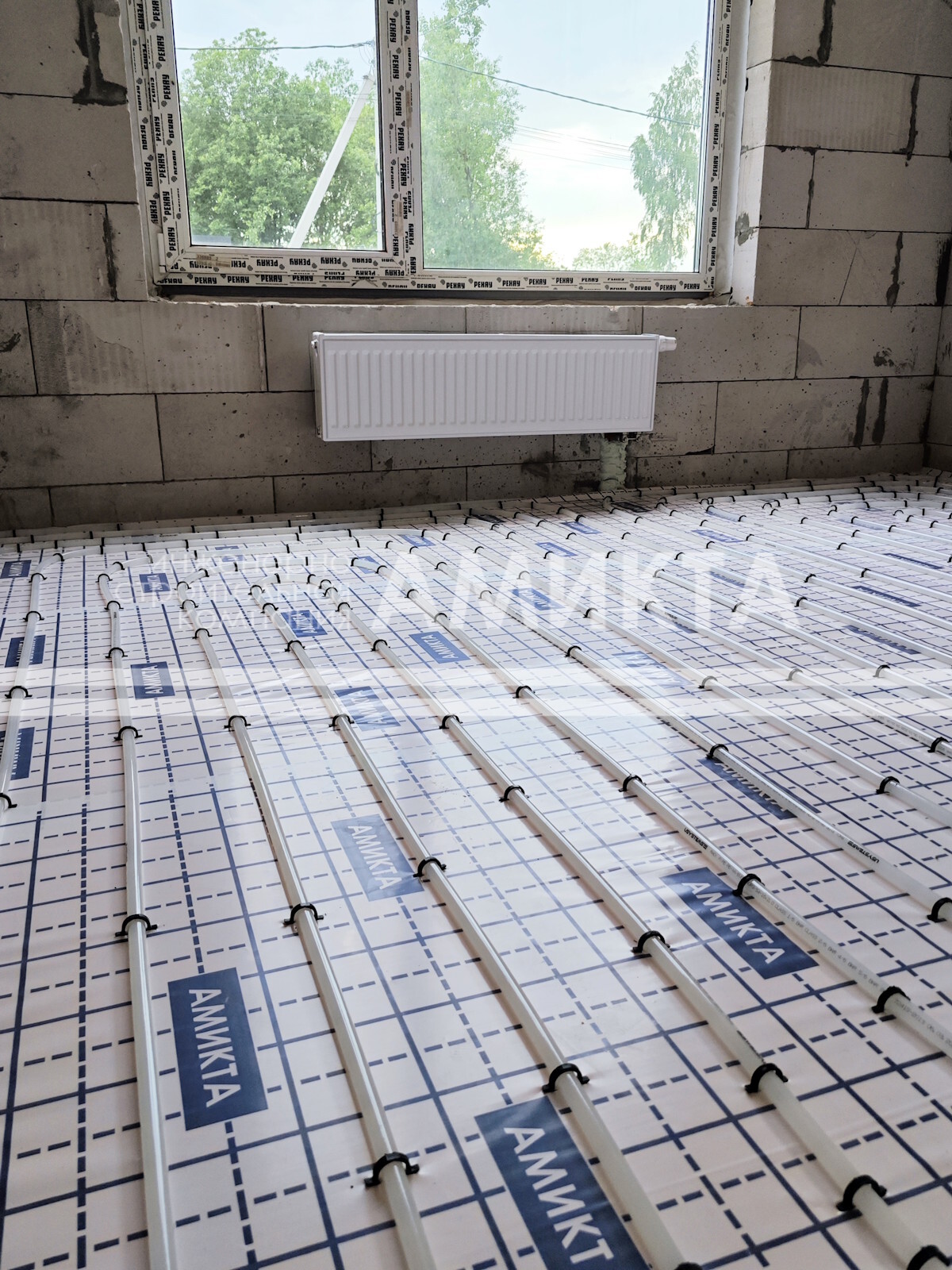

Можно ли совместить с радиаторами
Да. И так делают часто. Тёплый пол берёт основной обогрев. Радиаторы - догрев в ванных, прихожих, комнатах с панорамными окнами. Радиатор у стены компенсирует теплопотери через остекление. Пол даёт комфорт.
Но температуры разные. Тёплый пол работает на 35-45 °C. Радиаторы - на 60-70 °C. Если подать 70 °C на тёплый пол, стяжка перегреется. Покрытие испортится. Ногам будет жарко. Нужна гидравлическая развязка.
Простой вариант - смесительный узел с трёхходовым клапаном и насосом. Подмешивает обратку в подачу. Снижает температуру до нужной.

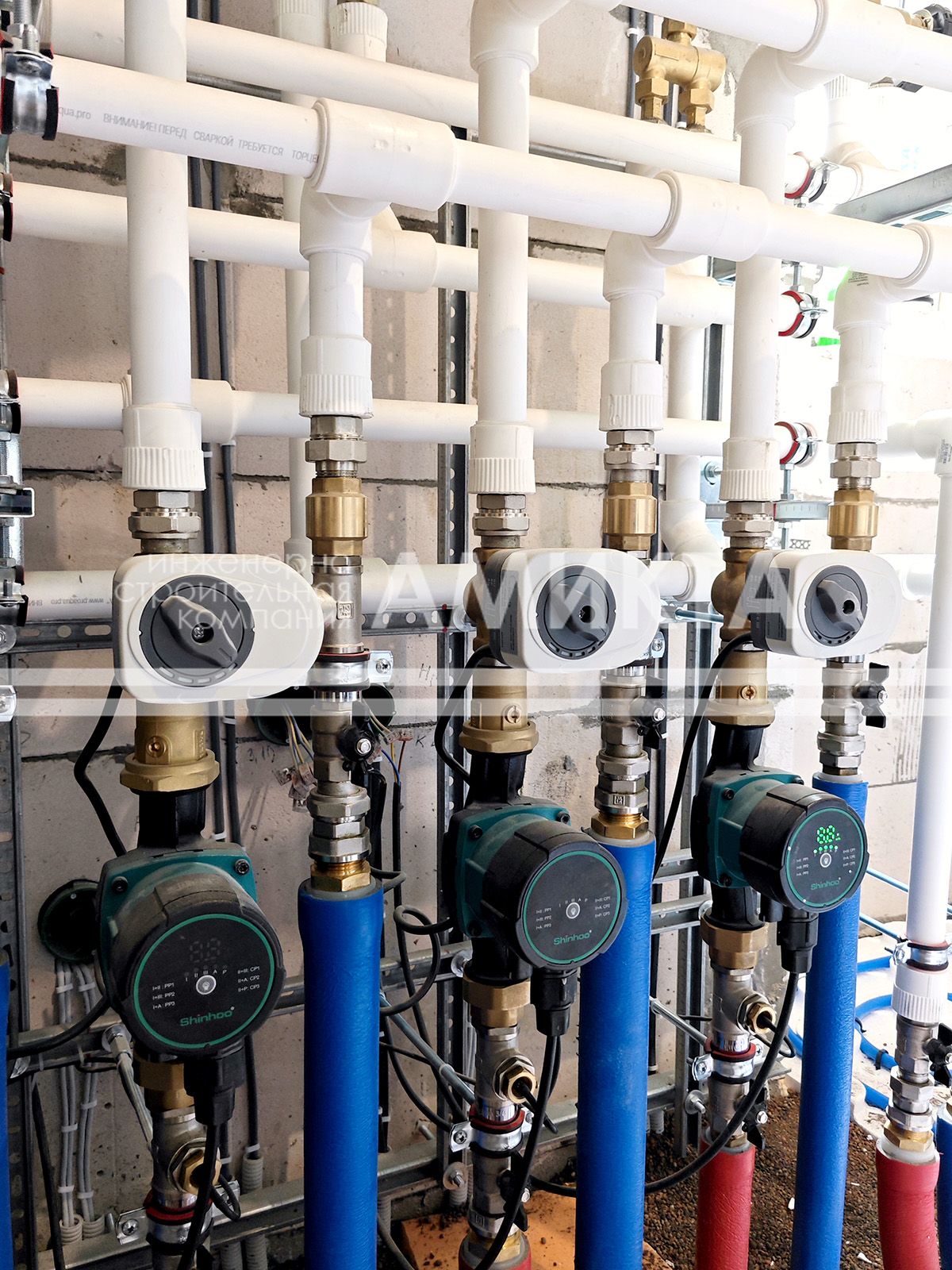

Сложный вариант - гидрострелка и отдельные насосные смесительные узлы на каждую зону. Тёплый пол и радиаторы работают независимо. С разной температурой.
Конденсационный котёл выгоден именно с тёплым полом. Сам поддерживает низкую температуру подачи. При этом утилизирует тепло конденсата. КПД выше, чем с радиаторами.
Водяной тёплый пол в разных типах домов
Газобетон и кирпич - стандарт. Пол по грунту, стяжка, XPS под трубами. Никаких особенностей, кроме теплотехнического расчёта теплопотерь.

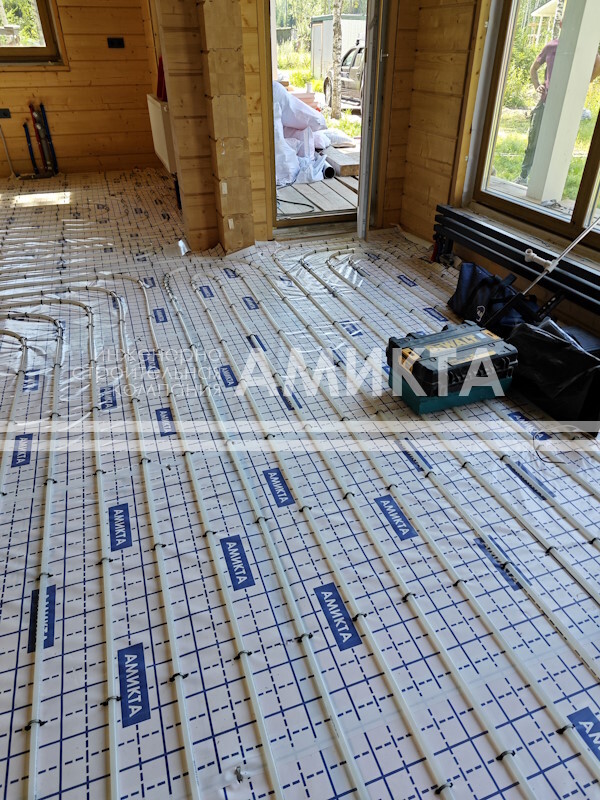

Деревянный дом и брус - сложнее. Классическая стяжка на деревянных перекрытиях рискованна. Вес бетона давит на лаги. Дерево дышит, стяжка может трескаться.

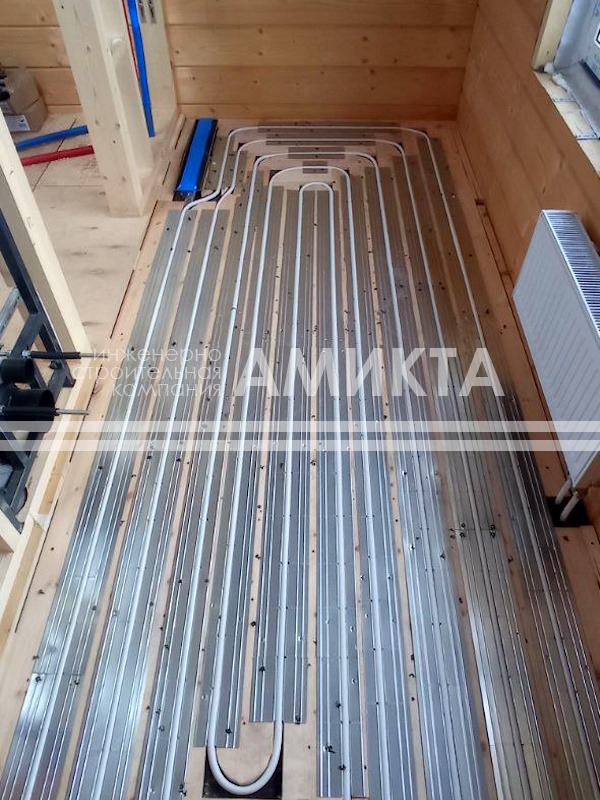

Два варианта. Первый: тёплый пол в лёгкой стяжке (гипсоволоконные плиты, ЦСП) с алюминиевыми распределительными пластинами. Второй: трубы укладывают между лагами чернового пола в алюминиевые профили. Сверху - фанера или ЦСП. Это уже не классический водяной пол в стяжке. Система с ограничениями: меньшая инерция, но и меньшая теплоотдача.
Каркасный дом - аналогично деревянному. Стяжка тяжела для каркаса. Обычно делают тёплый пол в лёгкой заливке или методом "сухой" стяжки. Важно не "пробить" пароизоляцию при укладке труб.
Преимущества и недостатки
Плюсы очевидны. Равномерный обогрев по всей площади. Нет конвекционных сквозняков, которые создают радиаторы. Горячий воздух поднимается вверх, холодный тянется к стене. В комнате с тёплым полом температура одинаковая у пола и у потолка. Нет громоздких радиаторов, которые занимают место и портят интерьер. Конденсационный котёл работает в оптимальном режиме.
Минусы тоже реальны. Подъём уровня пола на 150-200 мм. В старых домах с низкими потолками и стандартными дверными проёмами двери могут стать непроходимыми.
Инерция. Стяжка нагревается 4-8 часов. Приехали на дачу в пятницу вечером. К обеду субботы пол станет тёплым. Для дачного режима не подходит, либо требует установки автоматики для удаленного управления.
Ремонт трубы в стяжке - демонтаж покрытия и стяжки. Первоначальные затраты выше, чем у радиаторов.
Типичные ошибки
Одинаковый шаг по всей площади. У наружных стен и окон теплопотери в 2-3 раза выше. Там шаг должен быть 100-150 мм. В центре - 200 мм. Если класть везде 200 мм, края останутся холодными. В центре будет жарко.
Контуры длиннее 100 метров. Гидравлическое сопротивление растёт пропорционально длине. Насос не справляется. Последние 20 метров контура остывают до температуры комнаты. Норма - до 80-100 м на контур. Большая комната делится на два контура.
Заливка стяжки без опрессовки. Перед заливкой систему воздухом под повышенным давлением. Выдержка - минимум несколько часов. Если давление падает, ищут утечку. После заливки бетона найти её невозможно без отбойника.
Чистый бетон без добавок. Бетонная стяжка при нагреве расширяется, при остывании - сжимается. Без пластификатора и фиброволокна через 2-3 года появляются трещины. Пластификатор повышает эластичность. Фибра распределяет напряжения. Это не опция. Это необходимость.
Укладка без утеплителя под трубами. XPS 100 мм под трубами обязателен. Без него 30-40 % тепла уходит в грунт. Система работает вхолостую. Счета за отопление растут.
Покрытие без проверки на совместимость. Покрытие выбирается до монтажа. Этот выбор влияет на расчёт мощности.
Усиление краевых зон
У наружных стен, окон и дверных проёмов теплопотери выше. Мы делаем два варианта усиления.

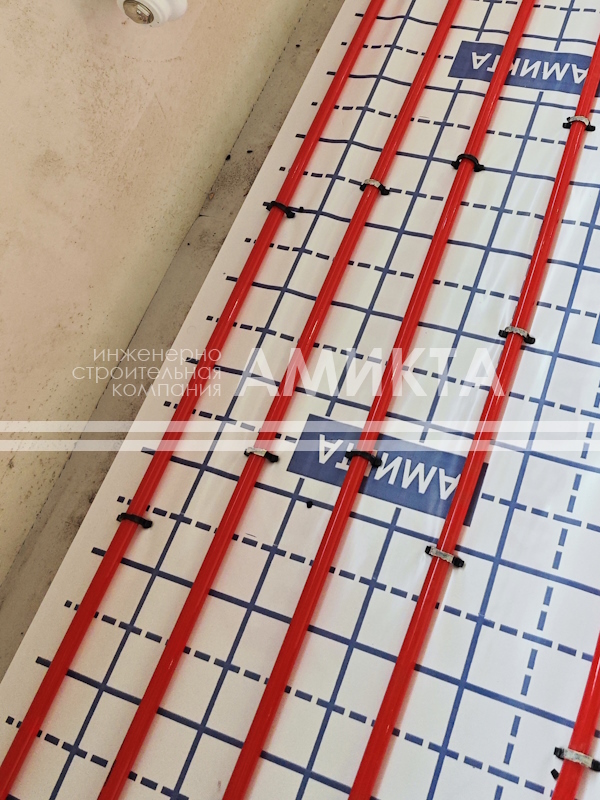

Первый: сокращаем шаг укладки до 100 мм в краевой зоне.

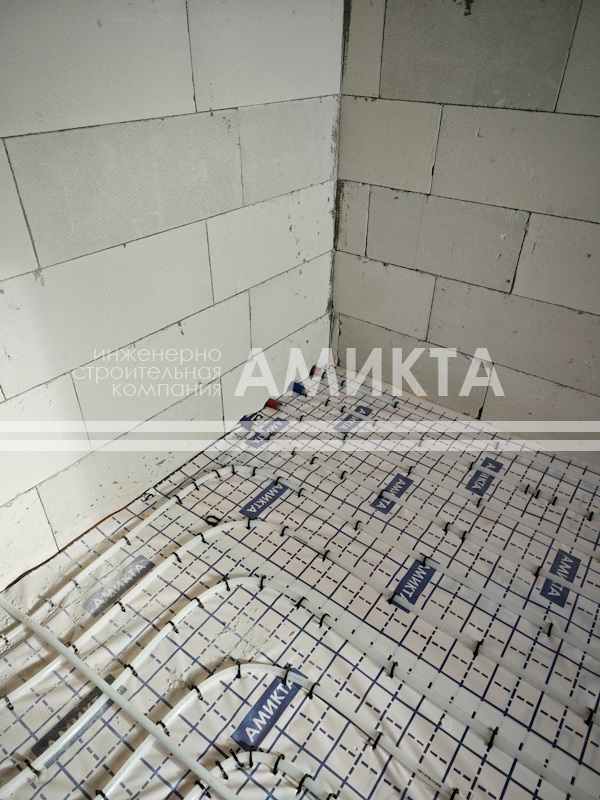

Второй: выделяем отдельный контур с повышенной температурой подачи. Через отдельный смесительный узел.
Это не «пусть будет побольше труб». Это результат теплотехнического расчёта. Без расчёта края комнаты остаются холодными. В центре - перегретыми. Разница температур поверхности может достигать 8-10 °C. Человек это чувствует как дискомфорт. У стены холодно, в центре жарко.
Автоматика и удалённое управление

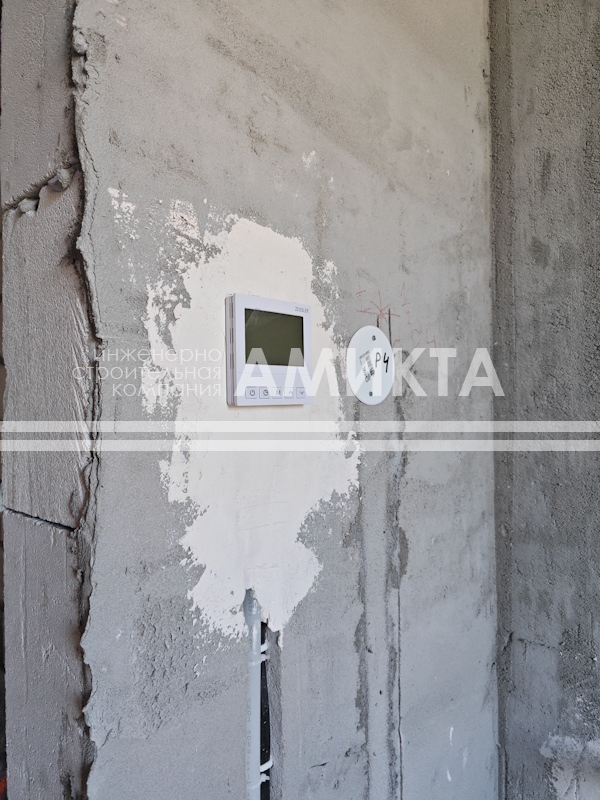

Современный водяной тёплый пол без автоматики - половина системы. Комнатные термостаты с датчиками температуры пола и воздуха позволяют задать разный режим для каждой комнаты. Спальня - +21 °C. Ванная - +24 °C. Гостиная - +22 °C.
Удалённое управление через приложение на телефоне. Включить отопление за два часа до приезда. Снизить температуру на ночь. Переключить в режим «отпуск» с поддержкой +15 °C.
Интеграция с голосовыми помощниками. Алиса и другие. Голосом меняется температура или режим во всём доме или в отдельной комнате.
Погодозависимая автоматика. На фасаде висит датчик наружной температуры. Котёл сам корректирует температуру подачи. Потеплело на улице - подача снизилась. Похолодало - повысилась. Экономия за сезон - до 30 %.
Сервоприводы на смесительных клапанах получают сигнал от контроллера. Открывают подачу точно настолько, сколько нужно для поддержания заданной температуры в зоне. Нет перегрева. Нет недогрева.

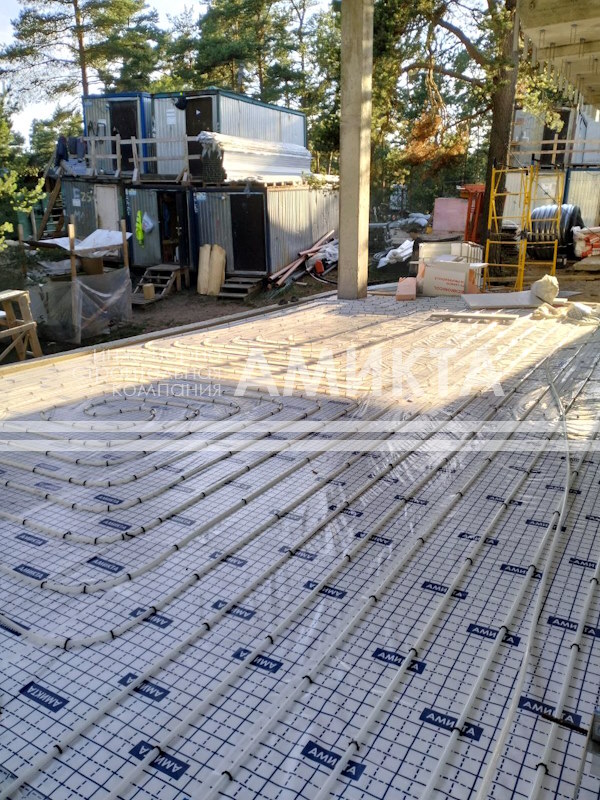

Системы снеготаяния
Отдельный контур водяного тёплого пола для наружных площадок. Крыльцо, подъезд к дому, ступени, пандус. Трубы укладываются в бетонную плиту или асфальт.
Автоматика включает систему при двух условиях. Температура воздуха ниже +5 °C. И наличие влаги - датчик дождя/снега. Не включается зря, когда просто холодно, но сухо.
Работает от того же котла. Но через отдельный смесительный узел. Температура подачи выше, чем в доме: 45-55 °C. Снег тает, вода уходит в ливневку. Зимой подъезд чистый. Без лопаты и соли.
Когда водяной тёплый пол - не лучший выбор
Дачный режим. Приехали на выходные. Система нагревается полдня. Электрический тёплый пол или конвекторы сработают за минуты.
Старые дома с низкими потолками. Подъём пола на 15-20 см может сделать двери непроходимыми. Перевешивать двери, подрезать косяки - дополнительные работы и расходы.
Заключение
Водяной тёплый пол - это не «трубы в бетоне». Это инженерная система. Начинается с теплотехнического расчёта. Расчёт определяет шаг укладки, длину контуров, мощность насоса, необходимость краевых зон, тип гидравлической схемы, совместимость с покрытиями.
Для простых домов хватает коллектора с расходомерами. Для больших площадей и сложных систем - гидрострелка, отдельные насосные смесительные узлы с сервоприводами, зональная автоматика. Для точного монтажа - фирменная разметочная подложка, которая переносит проект на факт без погрешностей.
Без проекта монтажник кладёт трубы «как получится». С проектом, разметкой и автоматикой каждый метр обоснован. Каждая зона сбалансирована. Система работает десятилетиями.
FAQ
Чем водяной тёплый пол отличается от электрического? Водяной использует тёплую воду от котла, циркулирующую по трубам в стяжке. Электрический - нагревательный кабель. Водяной дороже в установке, но дешевле в эксплуатации при наличии газа. Электрический проще в монтаже, но электроэнергия дороже газа.
Можно ли совместить тёплый пол и радиаторы в одном доме? Да. Тёплый пол - основной обогрев. Радиаторы - догрев в ванных и комнатах с панорамными окнами. Нужна гидравлическая развязка: смесительный узел или гидрострелка. Температуры разные.
Какое покрытие лучше для водяного тёплого пола? Керамогранит и плитка - идеал. Ламинат только маркированный для тёплых полов. Инженерная доска возможна при температуре поверхности не выше 26 °C. Массив, обычный ламинат и ковролин не подходят.
Какая температура теплоносителя в тёплом поле? 35-45 °C для жилых комнат. Для снеготаяния - 45-55 °C. Для ванных можно повысить до 50 °C через отдельный контур.
Сколько сантиметров поднимается пол при укладке водяного тёплого пола? Полный пирог: утеплитель XPS 100 мм, труба 20 мм, стяжка 50-70 мм. Итого 150-200 мм. Плюс чистовое покрытие.
Можно ли управлять водяным тёплым полом с телефона? Да. Комнатные термостаты с Wi-Fi позволяют менять температуру удалённо. Возможна интеграция с голосовыми помощниками и погодозависимая автоматика.
Что такое краевая зона и зачем её усиливать? Полоса шириной 0,5-1 м от наружных стен и окон. Там теплопотери выше. Усиливают сокращением шага укладки до 100 мм или отдельным контуром с повышенной температурой.
Какой максимальной длины может быть один контур? До 80-100 метров. Длиннее - насос не тянет. Последние метры остывают. Большая комната делится на два контура.
Нужен ли отдельный насос для тёплого пола? В простых системах - нет, хватает циркуляционного насоса котла. В сложных системах с гидрострелкой - да. Отдельный насос на каждый смесительный узел.
Что будет, если залить стяжку без опрессовки? Утечка, замурованная в бетон, обнаружится только после заливки. Исправление - демонтаж стяжки и покрытия. Опрессовка обязательна.
Зачем в сложных системах ставят гидрострелку? Разделяет контур котла и контуры потребителей. Котёл работает на своём расходе, тёплый пол - на своём. Без неё насос пола может нарушить режим котла.
Что такое сервопривод в системе тёплого пола? Электропривод на термосмесительном клапане. Получает сигнал от автоматики. Открывает или закрывает подачу тёплой воды в контур. Поддерживает заданную температуру.
Какой шаг укладки стандартный? В центре комнаты - 200 мм. В краевых зонах у наружных стен и окон - 100-150 мм. В ванных - 100-150 мм. Точный шаг определяет теплотехнический расчёт.
Можно ли сделать водяной тёплый пол в деревянном доме? Можно, но не классическую стяжку. Трубы укладывают в алюминиевые распределительные пластины между лагами или в лёгкую стяжку. Система с ограничениями по мощности и инерции.
Сколько времени нагревается водяной тёплый пол? Стяжка нагревается 4-8 часов от холодного состояния. Остывает столько же. Для постоянного проживания это нормально. Для дачного режима - неудобно без установки автоматики удаленного доступа.
