Размещение котельной в частном доме определяется тремя параметрами: суммарной мощностью оборудования, типом топлива и этажностью. Вкусу владельца здесь места почти нет, потому что газовые нормы задают узкий коридор допустимых вариантов. Для большинства загородных домов оптимальная точка находится в цоколе, подвале или на первом этаже у наружной стены. Второй этаж формально возможен, однако газораспределительные организации такое расположение не рекомендуют.
Котельная всегда прижата к наружной стене. Через нее выводится дымоход или коаксиальный канал, в нее же вводится газ. Менять место после возведения стен обходится в разы затратнее: переносится газовый ввод, дымоход и трассы отопления, готовые конструкции приходится переделывать. Точку размещения фиксируют на стадии проектирования, до начала строительства.
Коротко: главные правила размещения котельной
Размещение котельной это выбор места установки источника тепла внутри дома, в пристройке или на участке при соблюдении СП 402.1325800.2018 и СП 281.1325800.2016.
- Оборудование до 30 кВт допускается на кухне при выполнении условий п. 5.1 СП 402.1325800.2018 или в отдельном помещении.
- От 30 до 60 кВт требуется отдельное помещение объемом от 13,5 м3.
- От 60 до 350 кВт проектируется встроенное помещение у наружной стены либо пристройка с выходом наружу по СП 281.1325800.2016.
От чего зависит выбор места
Суммарная мощность складывается из всех источников тепла в помещении: основного и резервного котлов. В нормативный интервал попадает итоговое значение, а не мощность одного аппарата. На этом ошибаются часто, когда к готовой котельной добавляют второй котел.
Тип топлива сужает выбор жестче всего. Для магистрального газа открыты все варианты: цоколь, любой этаж, пристройка. Газгольдер меняет картину полностью. Сжиженный газ тяжелее воздуха, при утечке он скапливается в нижней зоне, поэтому подвал и цоколь для него закрыты без исключений.
Точка подключения к газу тоже не дает свободы. Транзит газопровода через жилые комнаты не допускается, ввод выполняется с улицы сразу в помещение оборудования. Котельную "прижимают" к той стороне дома, где проходит ввод сети, иначе нормативную схему не собрать.
От положения котельной зависит гидравлика: высота подъема теплоносителя, статическое давление в нижних точках контура, место расширительного бака и насосных групп.
Дымоход выводится через кровлю или наружную стену. Каждый лишний метр вертикали и каждый поворот снижают тягу, поэтому чем выше точка размещения, тем сложнее согласовать дымовой канал с газовой службой.
Мощность котла и допустимое место размещения
Сводная таблица связывает мощностной уровень с нормативно допустимым местом.
Типовой загородный дом площадью 150-350 м2 требует котельной в пределах 15-40 кВт и укладывается в два первых интервала таблицы. Отдельная котельная на участке появляется там, где домов несколько, либо где стоит промышленное оборудование.
Можно ли разместить котельную в цоколе или подвале
Для магистрального газа можно. Цоколь и подвал допустимы, при этом помещение сохраняет полный набор требований: окно, естественный свет, вентиляция, негорючие стены у настенного оборудования. Для сжиженного газа размещение газового котла в подвале под запретом.
Три ограничения специфичны именно для цоколя и подвала. Выход из котельной должен вести непосредственно наружу, минуя гараж и жилые помещения. Расстояние от котла до выхода не должно превышать 12 м по прямой, длинный путь эвакуации делает подвал непригодным. Воздухообмен приходится проектировать по фактическим параметрам помещения: цоколь часто страдает от слабой тяги и повышенной влажности, шаблонная схема здесь не работает.

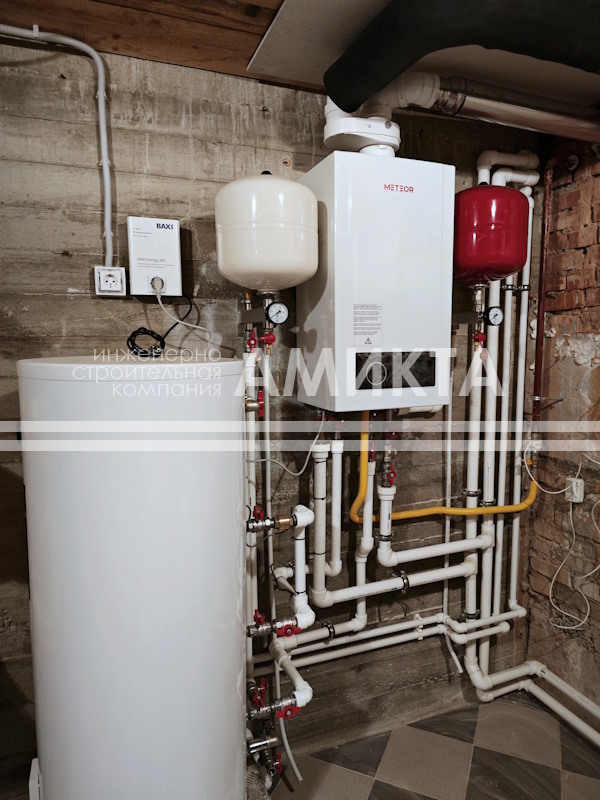

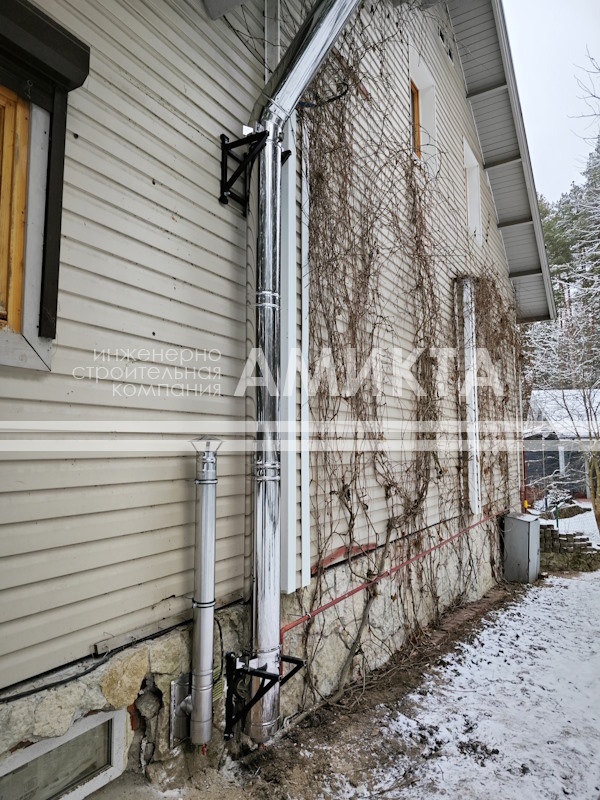

Объект из практики компании - дом 245 м2 в поселке Рощино Ленинградской области. Дом двухэтажный с цокольным помещением, котельная размещена в цоколе. Установлены настенный газовый котел Meteor B30 мощностью 32 кВт и напольный бойлер косвенного нагрева Royal Thermo AQUATEC INOX RTWX емкостью 200 л на стальной подставке. Инженеры выполнили расчет воздухообмена цоколя и спроектировали подачу и отвод воздуха, исключающие накопление продуктов сгорания. Дымоход и вентиляционные каналы выполнены из нержавеющей стали. Работы велись в уже заселенном доме, радиаторное отопление подключено по двухтрубной открытой разводке без штрабления готовой отделки.
Цоколь оправдан, когда первый этаж нужно сохранить свободным, а разводку по этажам сократить. Плата за это - усиленный проект вентиляции и постоянное внимание к защите от подтопления.

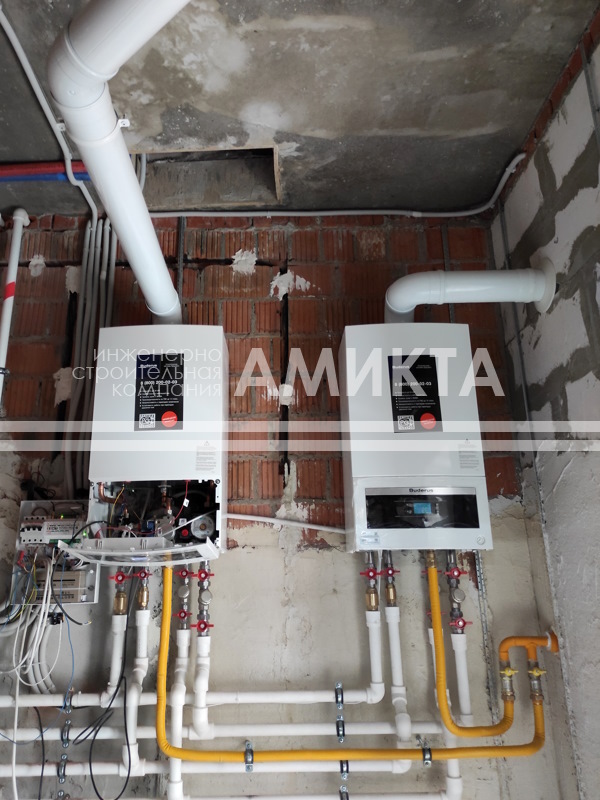

Котельная на первом этаже: почему это базовый вариант
Первый этаж у наружной стены - точка, которую газовые службы считают штатной. Помещение примыкает к фасаду, ввод газа и вывод дымохода проходят через одну стену, путь до выхода минимален. Дверь шириной от 800 мм допускается с улицы и из дома, во втором случае она выполняется металлической.
Гидравлика на первом этаже нейтральна. Расширительный бак, насосные группы и коллекторы собираются рядом с котлом, статический напор минимален. Если места на первом этаже не хватает, поднимать котлы наверх не обязательно. Обвязку можно вынести в другое помещение.
Можно ли разделить котлы и обвязку по разным помещениям
Можно, и такие схемы работают. Нормы регламентируют помещение для газоиспользующего оборудования, а гидравлически связанная часть (бойлер, расширительные баки, насосные группы, коллекторы) монтируется там, где удобнее, и соединяется с котлами трубами отопления.

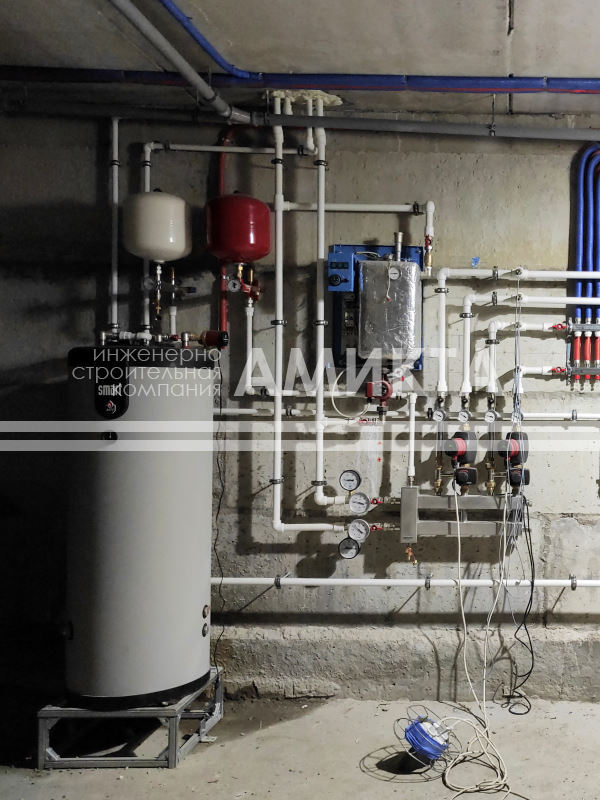

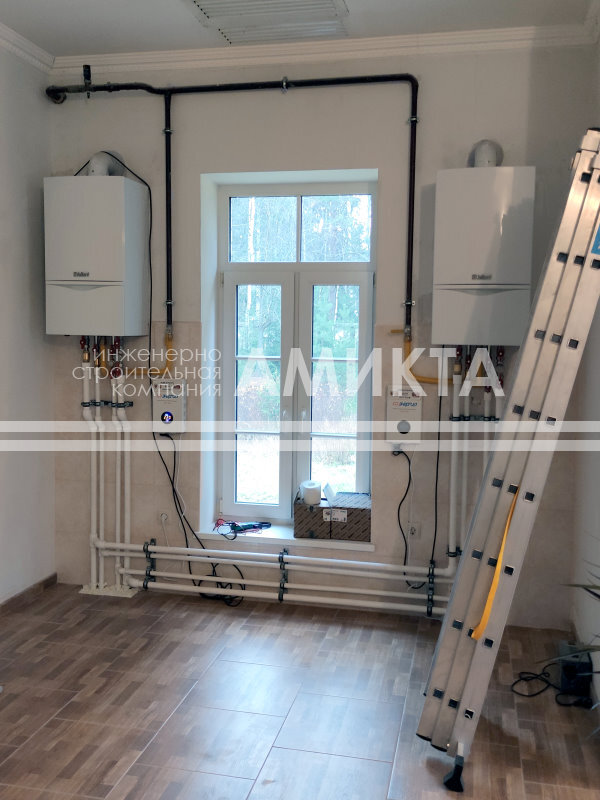

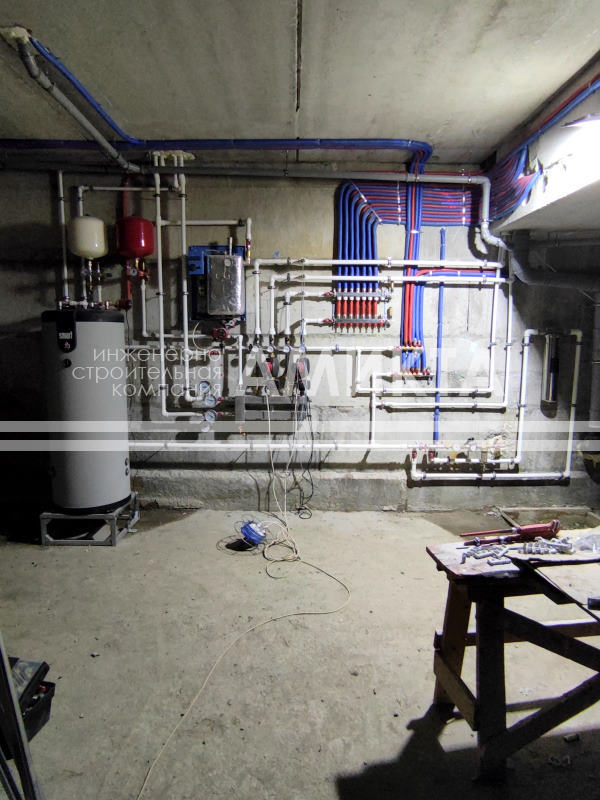

На объекте компании Амикта в Сертолово реализована именно такая схема. Два настенных газовых котла Vaillant turboTEC plus VU INT мощностью 28 и 32 кВт стоят на первом этаже в помещении, выделенном под газовые нормы. Вся обвязка - бойлер косвенного нагрева ACV Smart Line SLE 210, расширительные баки Flamco Airfix R и Flexcon R, насосные группы, распределительные коллекторы водяного теплого пола - размещена в подвале ниже уровня установки котлов. Связь между уровнями выполнена армированными алюминием полипропиленовыми трубами Pro Aqua, подвод газа к котлам - гофрированными трубами Stahlmann Neptun IWS из нержавеющей стали. Трубы закреплены на монтажном профиле с подвижными болтами, число отверстий в стенах с готовой отделкой сведено к минимуму.
В том же подвале установлен резервный электрический котел, предоставленный заказчиком. Три источника тепла с разной температурой и собственными насосами сбалансированы гидравлическим разделителем-коллектором Gidruss BMSS-60-3D, насосной группой и циркуляционными насосами. Разделитель одновременно работает как воздухоотводчик и фильтр, отсекая шлам и воздух от потока теплоносителя.
Схема разделения уместна там, где планировка или дизайн первого этажа не оставляют места для всего объема оборудования. Газоиспользующие аппараты при этом обязаны стоять в полностью нормативном помещении, это единственное жесткое ограничение.
Котельная на втором этаже: допускается ли и какие ограничения
Формально да. Размещение газовых теплогенераторных установок на этажах выше первого описано в СП 281.1325800.2016 для встроенных и крышных вариантов. Практически подключение выше первого этажа газовые службы не рекомендуют, а в ряде случаев отказывают.
Ключевое ограничение соседство с жилыми комнатами. Нормы запрещают ставить теплогенераторное помещение непосредственно на перекрытиях и под перекрытиями, ограждающими жилые комнаты (п. 5.5 СП 282.1325800.2023). Котельная второго этажа примыкает к наружной стене и не должна иметь под собой спален и гостиных.
Котельная в пристройке: требования

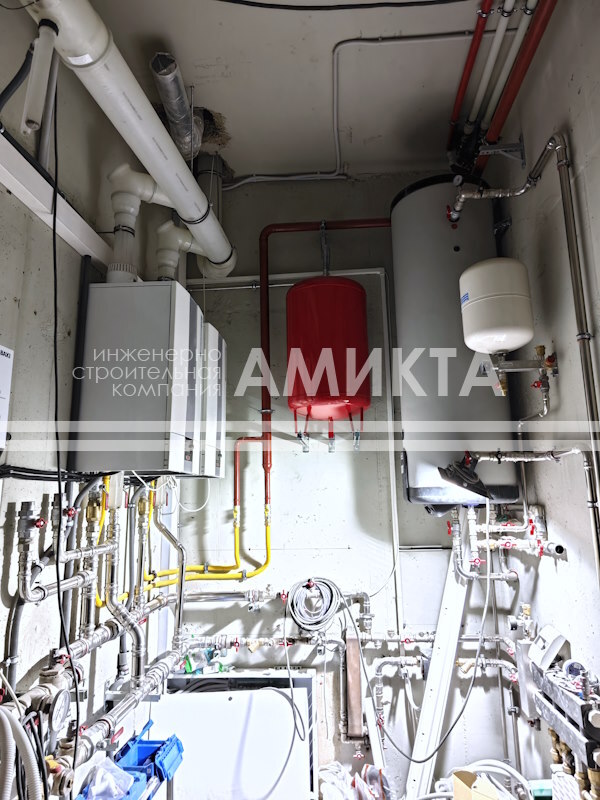

Пристройку выбирают при мощности от 60 кВт или тогда, когда шум и сервисную зону хочется изолировать от жилой части полностью. Конструктивные требования следующие: пристройка ставится к глухой наружной стене без окон, на отдельный фундамент со своими деформационными швами, стены выполняются негорючими с пределом огнестойкости не ниже REI 45, предусматривается выход наружу. Окно котельной удаляется от окон и дверей жилых комнат на 12 м. Газ вводится прямо в пристройку, транзит через дом не допускается.
Габариты свободные: помещается бойлер любого объема, запасные насосы, система очистки воды. Обслуживание ведется с улицы без доступа в жилую часть. Расходы выше: отдельный контур строительства плюс утепленный трубопровод до дома.

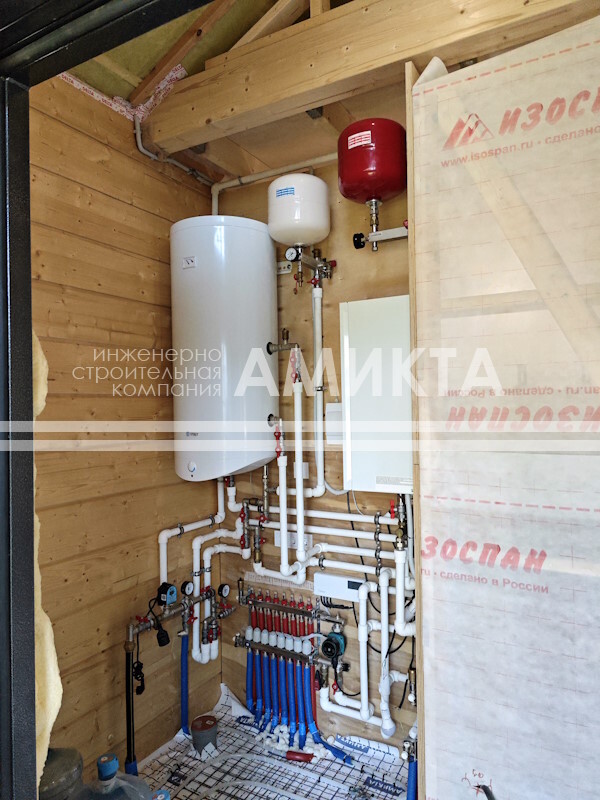

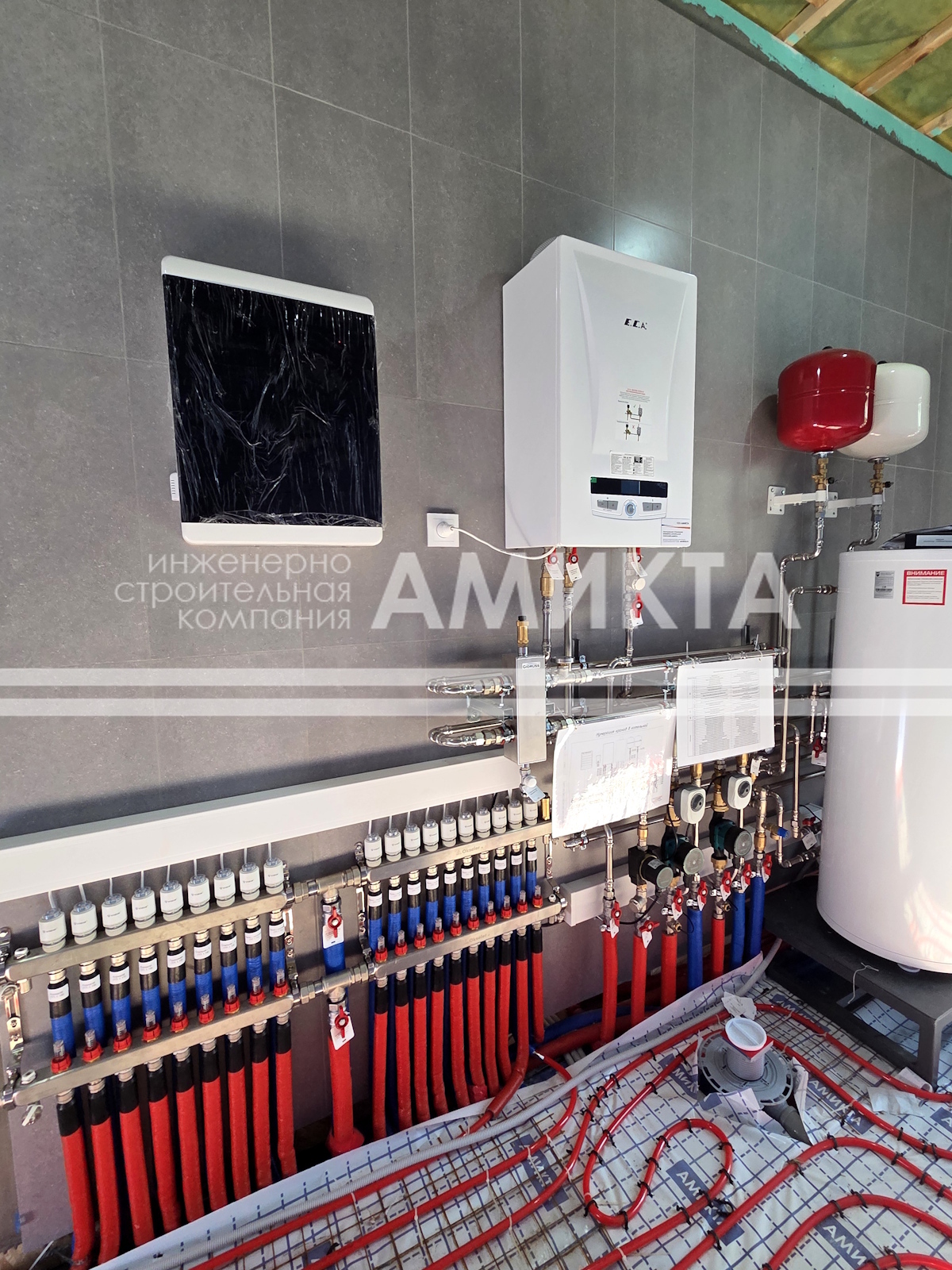

Где разместить электрический котел
Газовые нормы на электрооборудование не распространяются, и это принципиально меняет задачу. Электрическому котлу не нужны ни окно, ни отдельный выход, ни нормируемый воздухообмен. Место выбирается по удобству обвязки: кухня, санузел, кладовая, ниша в коридоре.
Электрокотел применяется как единственный источник тепла на участках без газа либо как резервный рядом с газовым. Совместная работа нескольких источников в одном контуре требует гидравлического разделителя или коллектора с насосными группами.

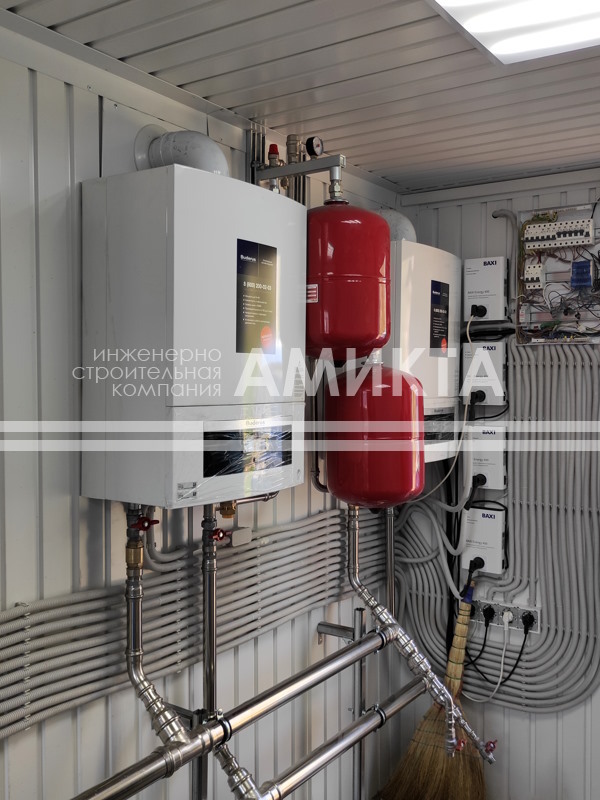

Отдельно стоящая котельная: когда она нужна
Отдельная котельная на участке появляется при мощности свыше 350 кВт, на комплексах из нескольких домов, в гостевых домах с бассейнами, а также там, где топливо требует хранилища: дизель, пеллеты. Проект ведется по СП 89.13330 «Котельные установки».
Сравнение вариантов размещения
Ошибки выбора места
- Топочное помещение ставят под спальней или над жилой комнатой.
- Котельную под газгольдер проектируют в цоколе, хотя сжиженный газ там запрещен.
- Дымоход проводят через жилые комнаты.
- Помещение не резервируют до возведения стен, и под оборудование "отрезают" кусок готовой планировки.
- Позицию газораспределительной организации не выясняют до начала строительства.
- Резервный котел добавляют позже, игнорируя ограничение на число аппаратов в помещении.
Место под котельную надо выбирать до начала строительства. После возведения стен и перекрытий перенос превращается в перепланировку с переносом газового ввода, дымохода и трасс. Компания «Амикта» проектирует и монтирует котельные под ключ в Санкт-Петербурге, Москве и областях. Состав услуги и примеры реализованных объектов - на странице https://amikta.ru/otoplenie/gazovaya-kotelnaya/kotelnaya-v-chastnom-dome/
Частые вопросы
Дом уже построен, котельной нет. Куда ставить котел?
Три рабочих варианта: выделить помещение на первом этаже у наружной стены, пристроить отдельное помещение к дому или разместить оборудование до 30 кВт на кухне при соответствии ее параметров нормам. Окончательный выбор делается после обследования инженером и согласования с газораспределительной организацией.
Можно ли разместить газовую котельную в мансарде или на чердаке?
Практически нет. Воздухообмен и обслуживание оборудования в мансарде затруднены, скошенные потолки не дают нормативной высоты по всей площади. Встроенные и крышные установки из СП 281.1325800.2016 относятся к многоквартирной застройке и в частных домах не применяются.
Действуют ли требования к помещению для электрического котла?
Нет. Окно, выход наружу и нормируемый воздухообмен требуются только газовому оборудованию. Для электрокотла действуют требования ПУЭ: отдельная защищенная линия, кабель расчетного сечения, устройство защитного отключения.
Можно ли сделать котельную на втором этаже частного дома?
Формально допускается по СП 281.1325800.2016, но газовые службы не рекомендуют и могут отказать в подключении. Действует запрет на размещение над и под перекрытиями жилых комнат. На практике второй этаж берут только при уклоне участка, когда котельная выходит на уровень грунта.
Можно ли разместить газовую котельную в подвале, если дом запитан от газгольдера?
Нет, подвалы и цоколи для сжиженного газа запрещены: газ тяжелее воздуха и скапливается у пола. Подвал доступен только для магистрального газа с соблюдением требований к помещению и расстояния от котла до выхода не более 12 м.
Можно ли объединить котельную с гаражом?
Не рекомендуется. Гараж хранит горючие материалы, совмещение с газовым оборудованием осложняет согласование и повышает требования к конструкциям.
Далеко ли может находиться котельная от места подключения к газу?
Внутренний газопровод ограничен расстоянием от котла до выхода наружу - не более 12 м по прямой. Транзит через жилые помещения не допускается. При больших удалениях переносят точку ввода, а не удлиняют разводку.
Можно ли разместить котел на кухне?
Да, при мощности до 30 кВт. По п. 5.1 СП 402.1325800.2018 объем кухни составляет не менее 8 м3 для плиты с двумя горелками, 12 м3 - с тремя, 15 м3 - с четырьмя, высота от 2,2 м, требуются вытяжной канал, окно с форточкой и зазор под дверью не менее 0,02 м2. Котел с открытой камерой сгорания добавляет к объему 6 м3 (п. 5.5 того же документа).
На каком расстоянии от окон спален должна быть котельная?
Окно котельной удаляется от окон и дверей жилых комнат на 12 м. В пристройке это проверяется до привязки к фасаду: смещение на несколько метров часто устраняет ограничение.
