Отопление от котла в частном доме - замкнутый гидравлический цикл: котел нагревает теплоноситель, насосы подают его к приборам, и вновь возвращают для нагрева обратно к котлу. Обвязка, гидравлический расчет и балансировка определяют, сколько тепла дойдет до каждого радиатора или контура теплого пола. Без расчета удаленные комнаты недогреваются, а ближайшие к котлу перегреваются.
Из чего состоит система отопления от котла в частном доме
В состав системы входит котел, циркуляционные насосы (по одному на контур), расширительный бак, группа безопасности, трубопроводы, приборы отопления и термосмесительные клапаны, если нужно. Каждый элемент отвечает за свою задачу. Поломка одного звена останавливает всю цепь.
Расширительный бак считают по формуле. Объем бака равен произведению объема системы на коэффициент расширения теплоносителя, деленному на разницу между единицей и отношением минимального давления к максимальному. Для воды, нагретой до 80°C, коэффициент расширения - 0,029. При давлении 1,5 бара в холодном состоянии и 3 бара максимум бак займет около 6% от объема системы.
Какие схемы подключения котла к системе отопления применяются
Существует три схемы подключения котла. Прямая - для одного контура. Через гидрострелку - когда контуров несколько и сопротивления различаются, хотя эта деталь не всегда нужна. Коллекторная - для автономного управления каждой ветвью. Выбор зависит от числа контуров, типа приборов и необходимости регулировки.

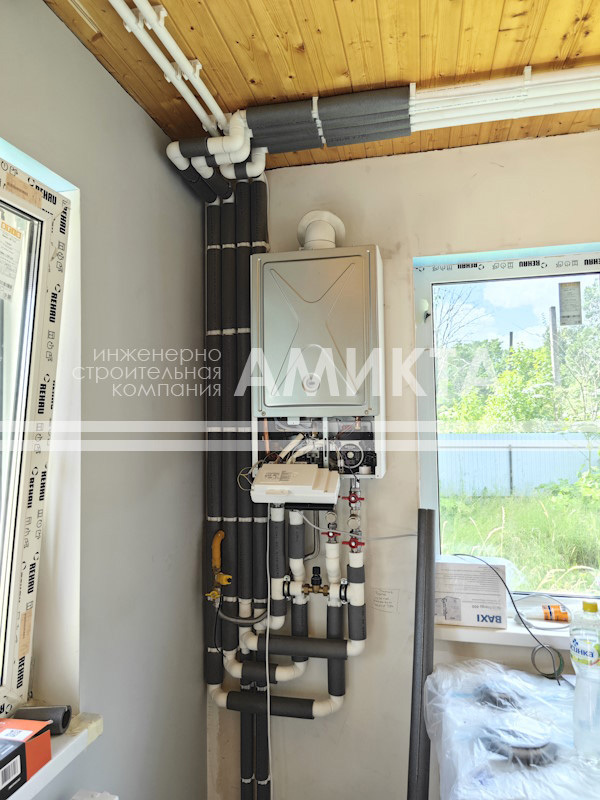

Прямое подключение работает, если контур один и сопротивление труб не превышает напор насоса котла. Добавьте второй контур с другим сопротивлением - и начнется перекос. Один контур заберет больше теплоносителя, другой останется холодным.

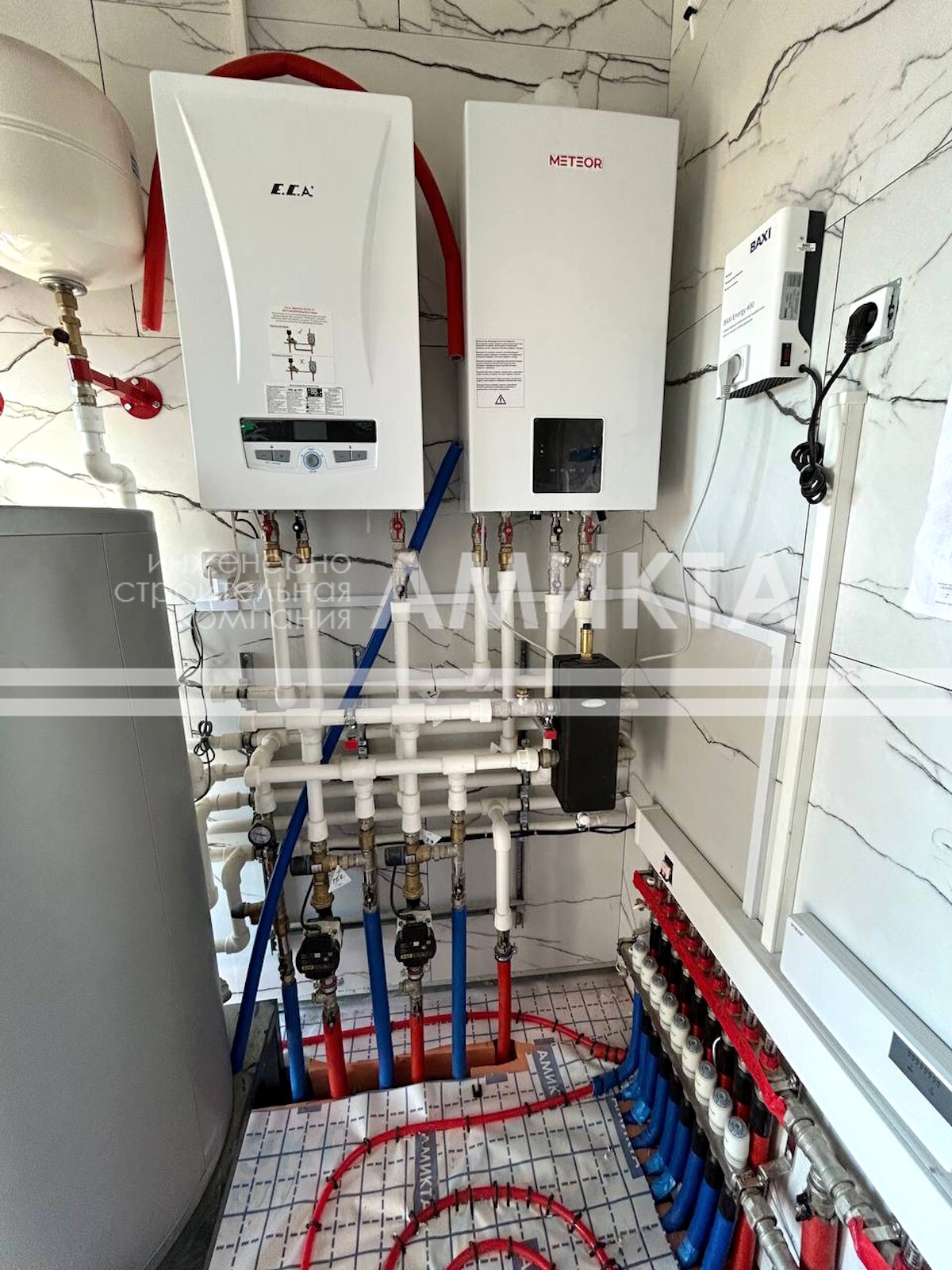

Гидрострелку ставят, когда параметры контуров сильно отличаются. Но если сопротивления близки, а на коллекторе есть балансировочные клапаны, гидрострелку можно убрать.
Коллекторная разводка с отдельным насосом на каждый контур дает точный контроль расхода и температуры. Так делают в домах с водяным теплым полом, где каждый этаж или зона управляются отдельно.
Гидрострелку ставят, когда параметры контуров сильно отличаются. Но если сопротивления близки, а на коллекторе есть балансировочные клапаны, гидрострелку можно убрать.
Коллекторная разводка с отдельным насосом на каждый контур дает точный контроль расхода и температуры. Так делают в домах с водяным теплым полом, где каждый этаж или зона управляются отдельно.
Какой теплоноситель выбрать для системы отопления от котла

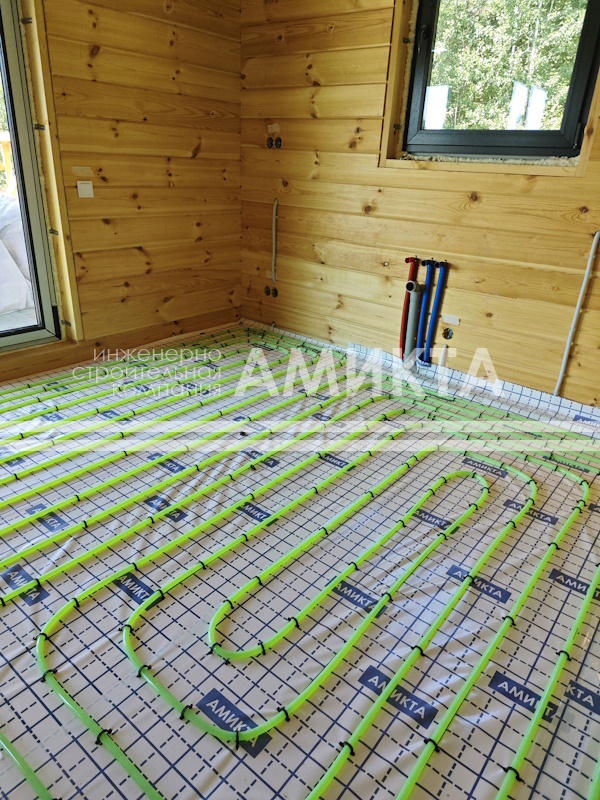

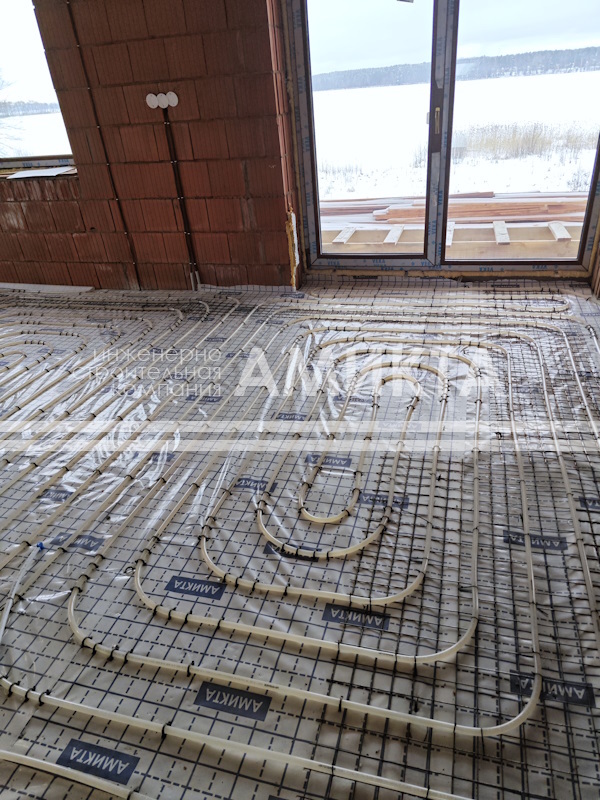

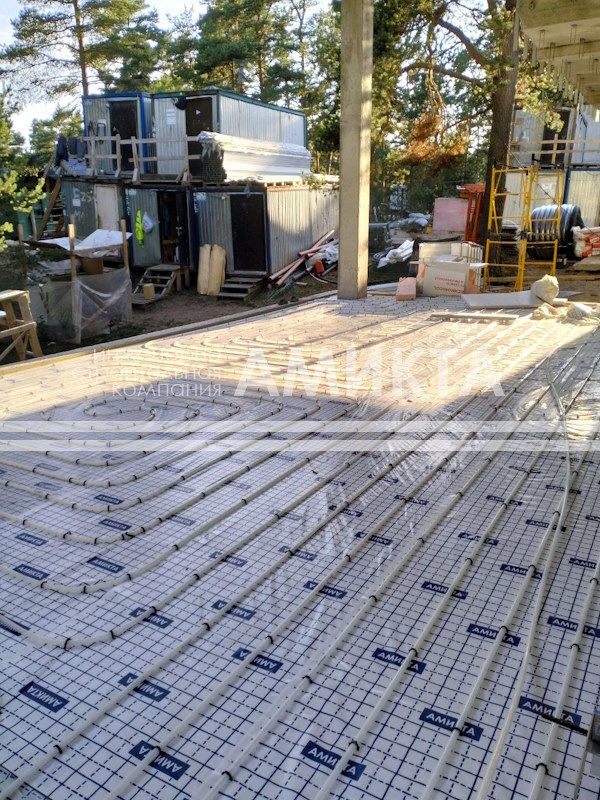

Вода - основной теплоноситель для круглогодичных домов. Производители котлов не советуют заливать незамерзающие жидкости в стандартные контуры отопления. Если дом оставляют на зиму, воду сливают и из бойлера, и из водоснабжения. Незамерзайка в батареях эту ситуацию не меняет. Исключение - контур снеготаяния (внешний подогрев парковок, дорожек, террас). Он подключается через отдельный теплообменник, без смешения с отоплением.
Незамерзайка гуще воды. При минусовой температуре вязкость растет, и сопротивление в трубах увеличивается. Насос, рассчитанный на воду, не прокачает нужный объем пропиленгликоля. Плюс химические добавки разъедают прокладки и уплотнения в котле.
При сезонном проживании воду сливают из всего: отопления, водоснабжения, бойлера. Замена теплоносителя на незамерзайку тут ни при чем. Так убирают риск замерзания во всех трубах, а не только в батареях или контурах теплого пола.
При сезонном проживании воду сливают из всего: отопления, водоснабжения, бойлера. Замена теплоносителя на незамерзайку тут ни при чем. Так убирают риск замерзания во всех трубах, а не только в батареях или контурах теплого пола.
Как рассчитать мощность котла и гидравлику системы для частного дома
Формула «киловатт на десять квадратных метров» очень груба и приблизительна. В реальности теплопотери зависят от стен, окон, вентиляции, ориентации по сторонам света и климатического района. Мощность котла и гидравлику считают по проекту, а не по метражу.
Число насосов зависит от контуров и приборов, а не от метража. Одного насоса достаточно на всю систему, только если все приборы на одной температуре, сопротивление ветвей сбалансировано, и общий расход не превышает производительность насоса. Добавили теплый пол с низкой температурой - ставьте отдельный насос и смеситель.
Теплотехнический расчет начинают с потерь через стены, окна, крышу. Затем считают вентиляцию, инфильтрацию, внутренние тепловыделения. Гидравлический расчет дает диаметры труб, характеристики насосов, места балансировочных клапанов. Без цифр на бумаге подбор котла, насосов и арматуры превращается в угадывание.
Калькулятор дает ориентир. Окончательные цифры - только из проекта.
Как подобрать циркуляционные насосы для системы отопления от котла
Насос выбирают по расходу и напору. Расход вытекает из теплопотерь контура: чем больше потери, тем больше теплоносителя нужно нагреть. Напор зависит от длины труб, числа фитингов, типа приборов и диаметра магистралей.
В радиаторном контуре перепад обычно 20°C, например 80/60. В контуре теплого пола - 5-10°C, например 45/35. Меньший перепад требует большего расхода для той же теплопередачи. Насос для теплого пола работает в более жестком режиме, чем насос для радиаторов при той же мощности.
Насос ставят на обратку, с байпасом или запорными кранами, чтобы его можно было обслуживать, не сливая теплоноситель. В многонасосных системах каждый насос закреплен за своим контуром., и "перекоса" расходов не возникает.
Насос ставят на обратку, с байпасом или запорными кранами, чтобы его можно было обслуживать, не сливая теплоноситель. В многонасосных системах каждый насос закреплен за своим контуром., и "перекоса" расходов не возникает.
Какие трубы применяют в системе отопления от котла
Материал труб выбирают исходя из удобства монтажа, гидравлического сопротивления, температурного режима и срока службы. В частных домах используют металлопластик, сшитый полиэтилен PEX, медь и сталь.
Магистраль от котла к коллектору - 25-32 мм. Ответвления к радиаторам - 16-20 мм. Контуры теплого пола - 16 мм, иногда 20 мм для длинных ветвей. Меньший диаметр ускоряет поток, но сопротивление растет пропорционально квадрату скорости, и расход падает.
Как организовать совместную работу котла с радиаторами и водяным теплым полом
Радиаторы и теплый пол требуют разной температуры. Совместная работа от одного котла возможна только с разделением контуров. Двухконтурный котел готовит горячую воду для ГВС через второй теплообменник. Это не помогает разделить отопительные контуры. Для радиаторов и пола от одного котла нужен смесительный узел с трехходовым клапаном или отдельный насос с термосмесителем на линии пола.

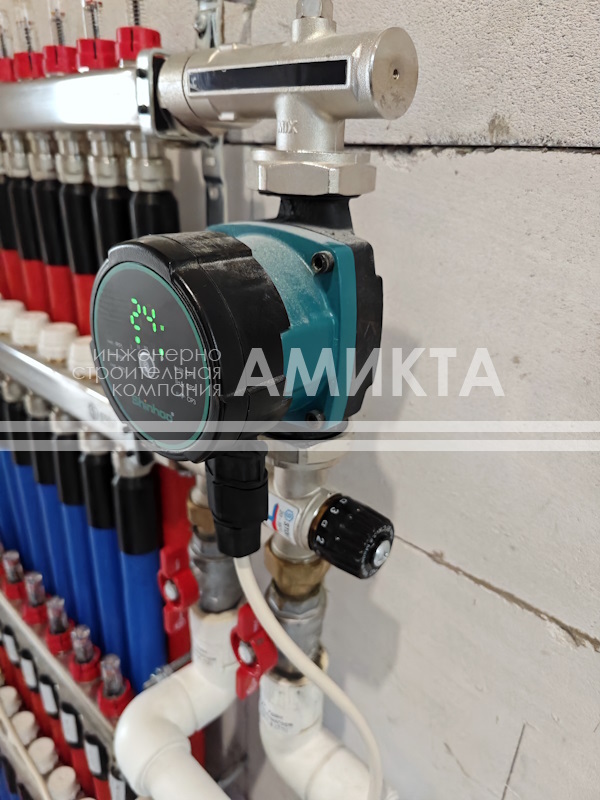

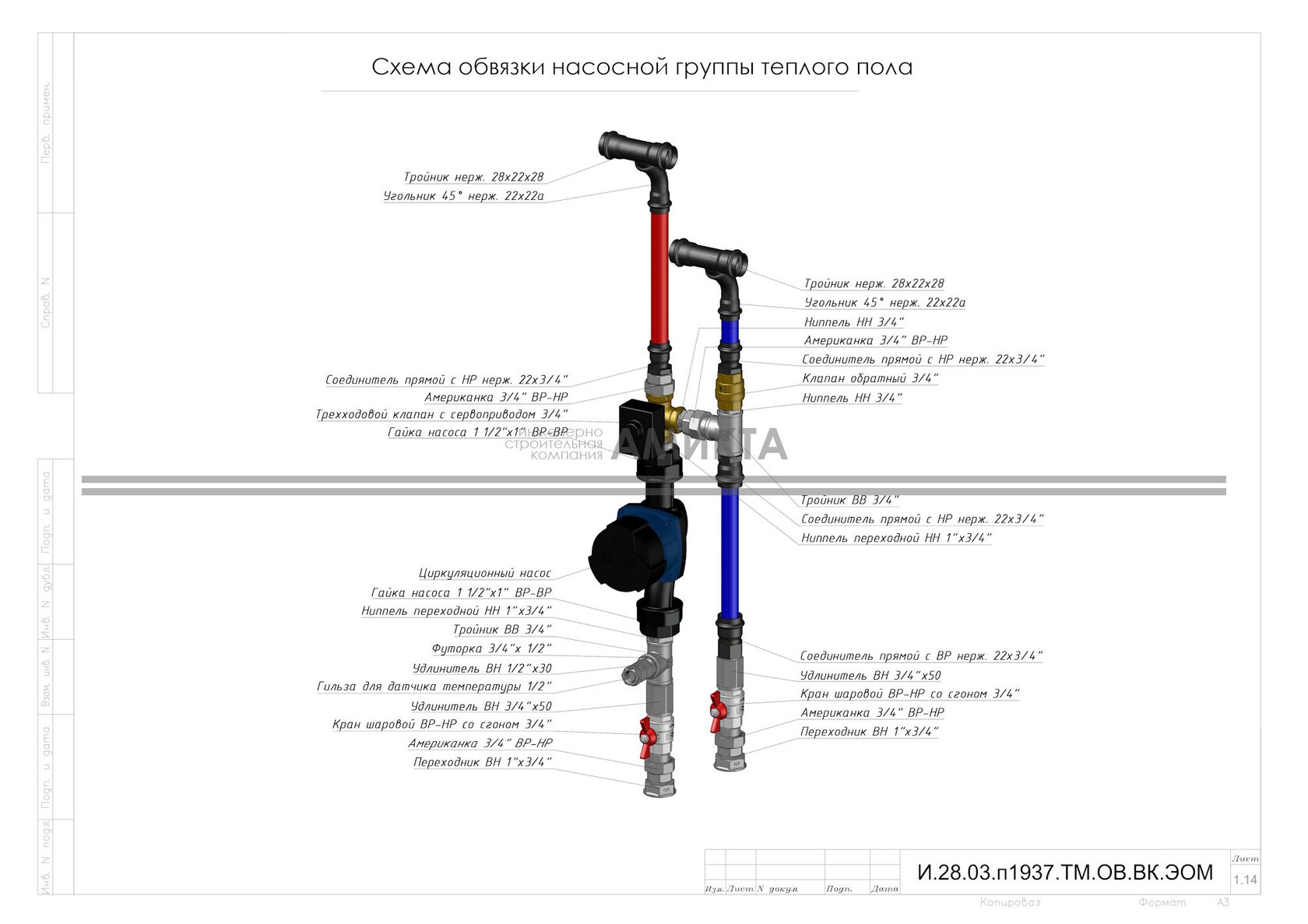

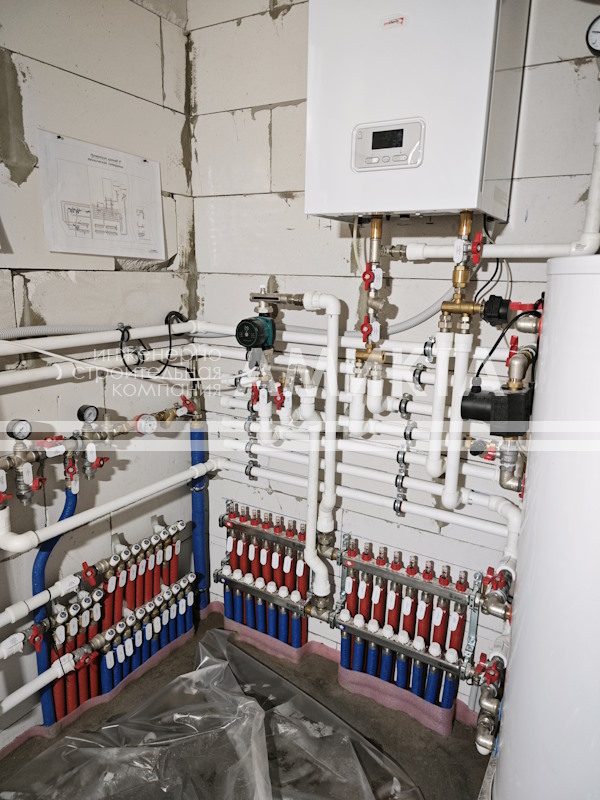

В контур теплого пола подают не более 45°C. Выше - стяжка трескается, покрытие деформируется, ходить по полу становится некомфортно. Горячий теплоноситель от котла в пол напрямую не идет. Смесительный узел с трехходовым клапаном подмешивает обратную воду из контура пола к подающей, и температура падает до заданной.
Каждый контур пола имеет предельную длину. Для труб 16 мм - 80-90 метров, для 20 мм - 100-120. Длиннее - сопротивление вырастает настолько, что стандартный насос не прокачает нужный объем. Контур делят на два или больше. На коллекторе каждому отводу дают свой расходомер и клапан.
Каждый контур пола имеет предельную длину. Для труб 16 мм - 80-90 метров, для 20 мм - 100-120. Длиннее - сопротивление вырастает настолько, что стандартный насос не прокачает нужный объем. Контур делят на два или больше. На коллекторе каждому отводу дают свой расходомер и клапан.
Какое давление должно быть в системе отопления от котла
Давление в закрытой системе зависит от высоты дома и типа расширительного бака. В одноэтажном и двухэтажном частном доме в холодном состоянии держат 1,0-2,0 бара. При нагреве давление растет. Предохранительный клапан группы безопасности срабатывает на 3 бара. Это верхний предел.
Систему заполняют через клапан подпитки до проектного давления. После запуска котла и прогрева давление растет. Воздух удаляют через автоматические воздухоотводчики.
Как автоматика управляет системой отопления от котла

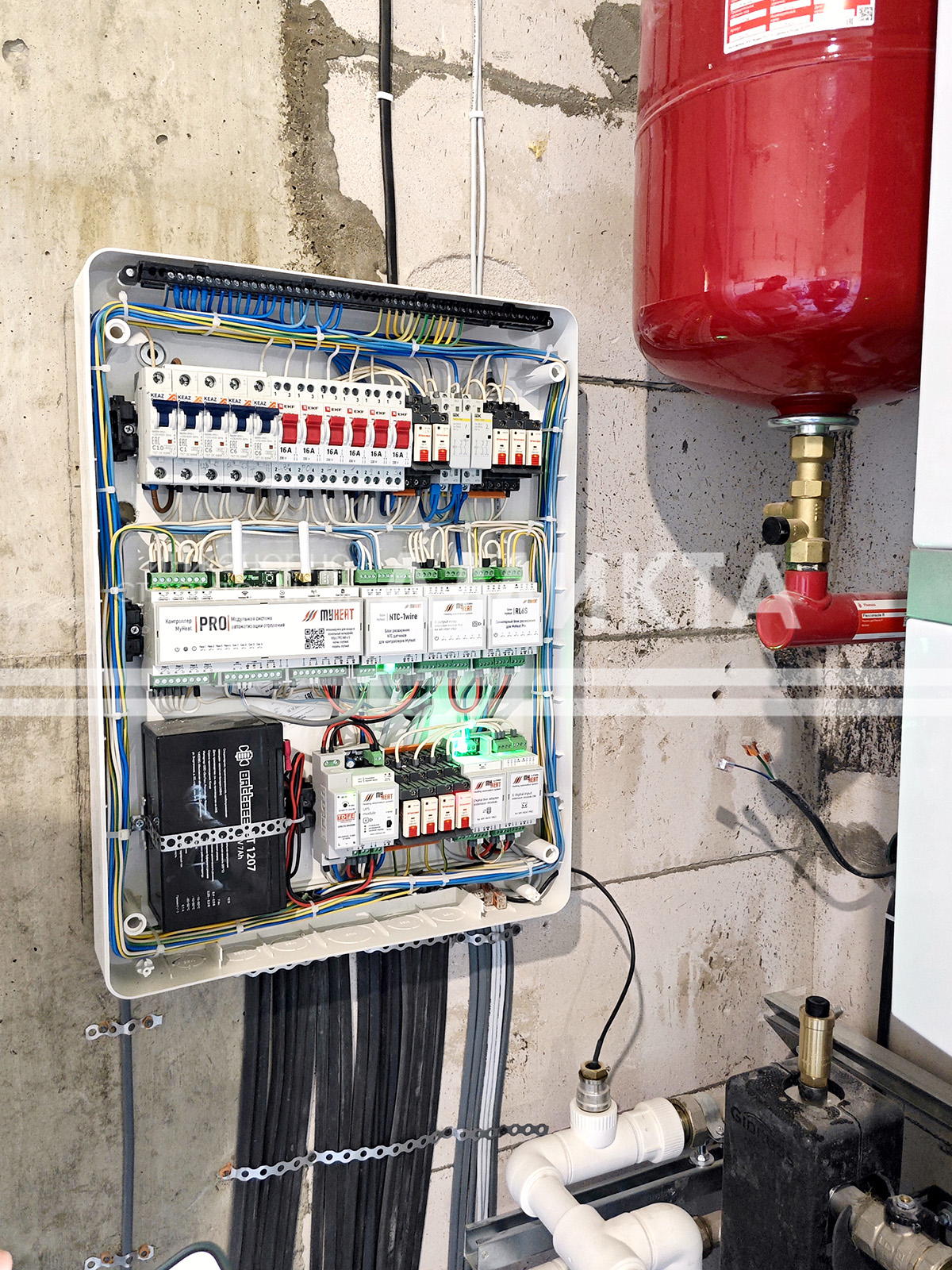

Автоматика держит заданную температуру, защищает оборудование и регулирует расход энергоносителя. Погодозависимый регулятор с наружным датчиком меняет температуру подачи по погоде: теплее на улице - меньше нагрев, холоднее - больше. Комнатные термостаты позволяют задать желаемую температуру теплого пола.
Термоголовки на радиаторах регулируют расход теплоносителя через каждый прибор, ориентируясь на температуру в комнате. Котел они не останавливают, но уменьшают теплоотдачу конкретного радиатора.

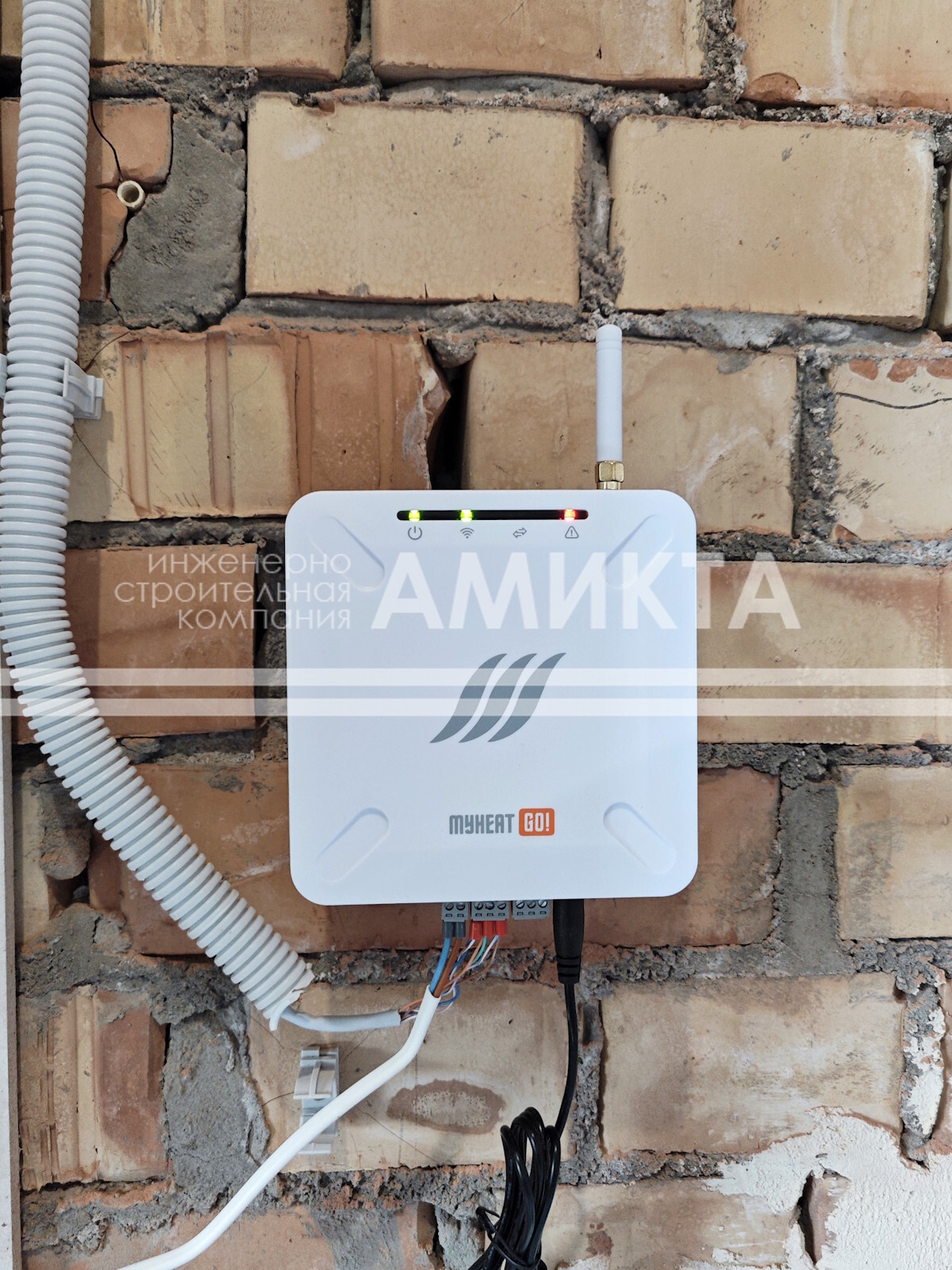

Удаленно управлять системой можно через штатный модуль связи котла или внешний контроллер.

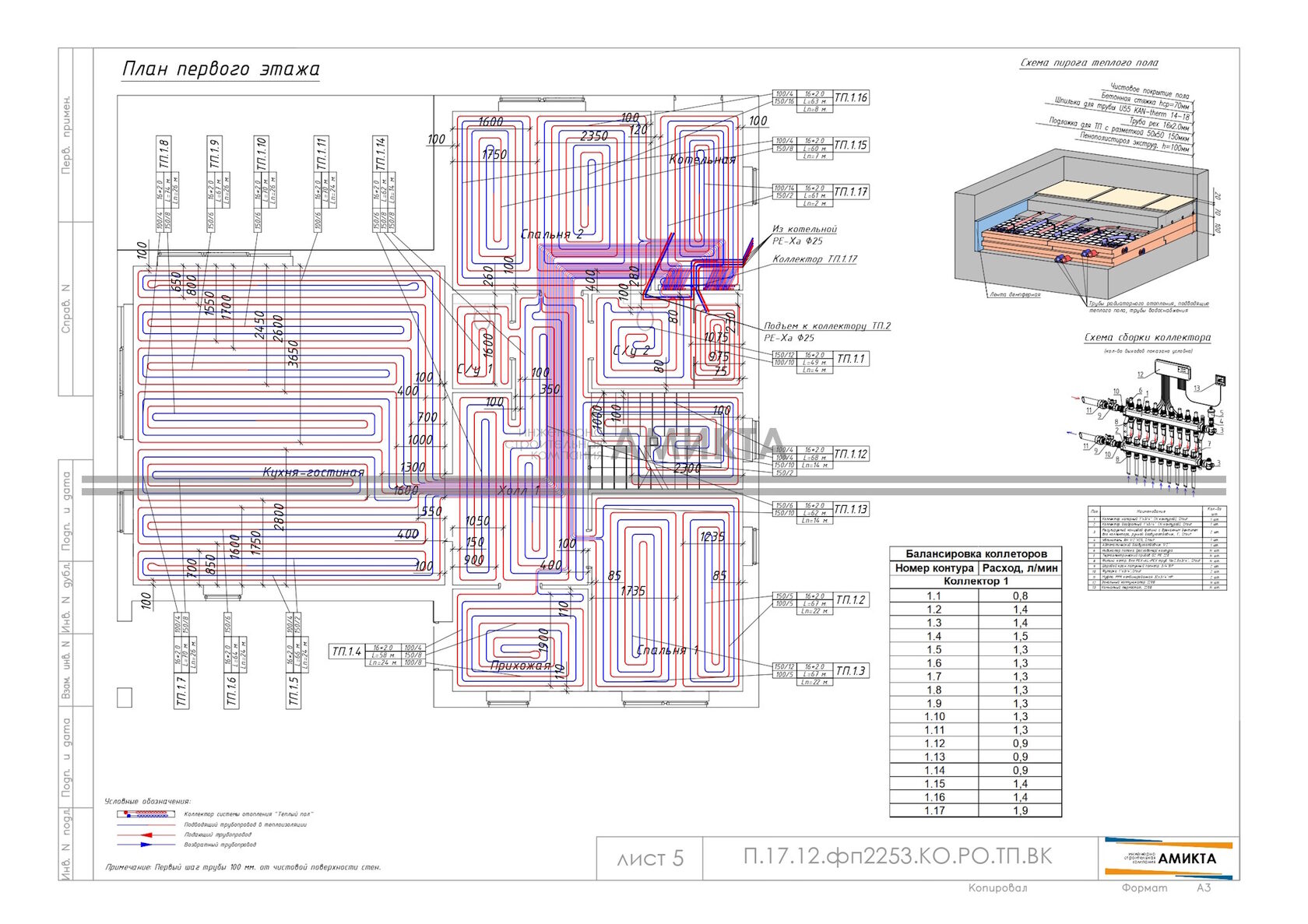

Почему система отопления от котла требует проектирования
Без теплотехнического и гидравлического расчета мощность котла, диаметры труб, число насосов, места клапанов и точки балансировки подбирают вслепую. Проект не дает перерасхода материалов и обеспечивает равномерный обогрев. С проектом каждый параметр обоснован: от мощности котла до диаметра последнего ответвления.

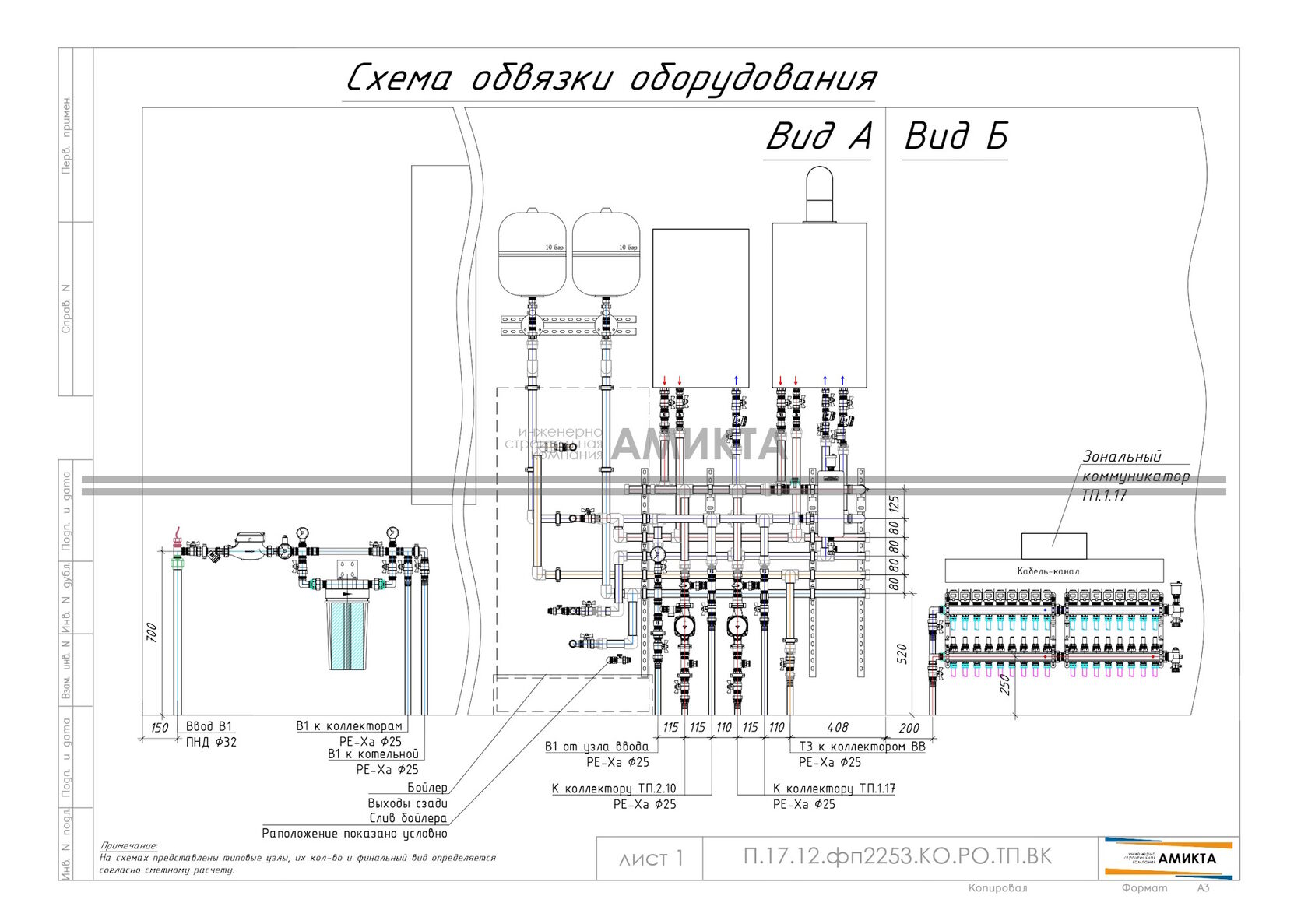

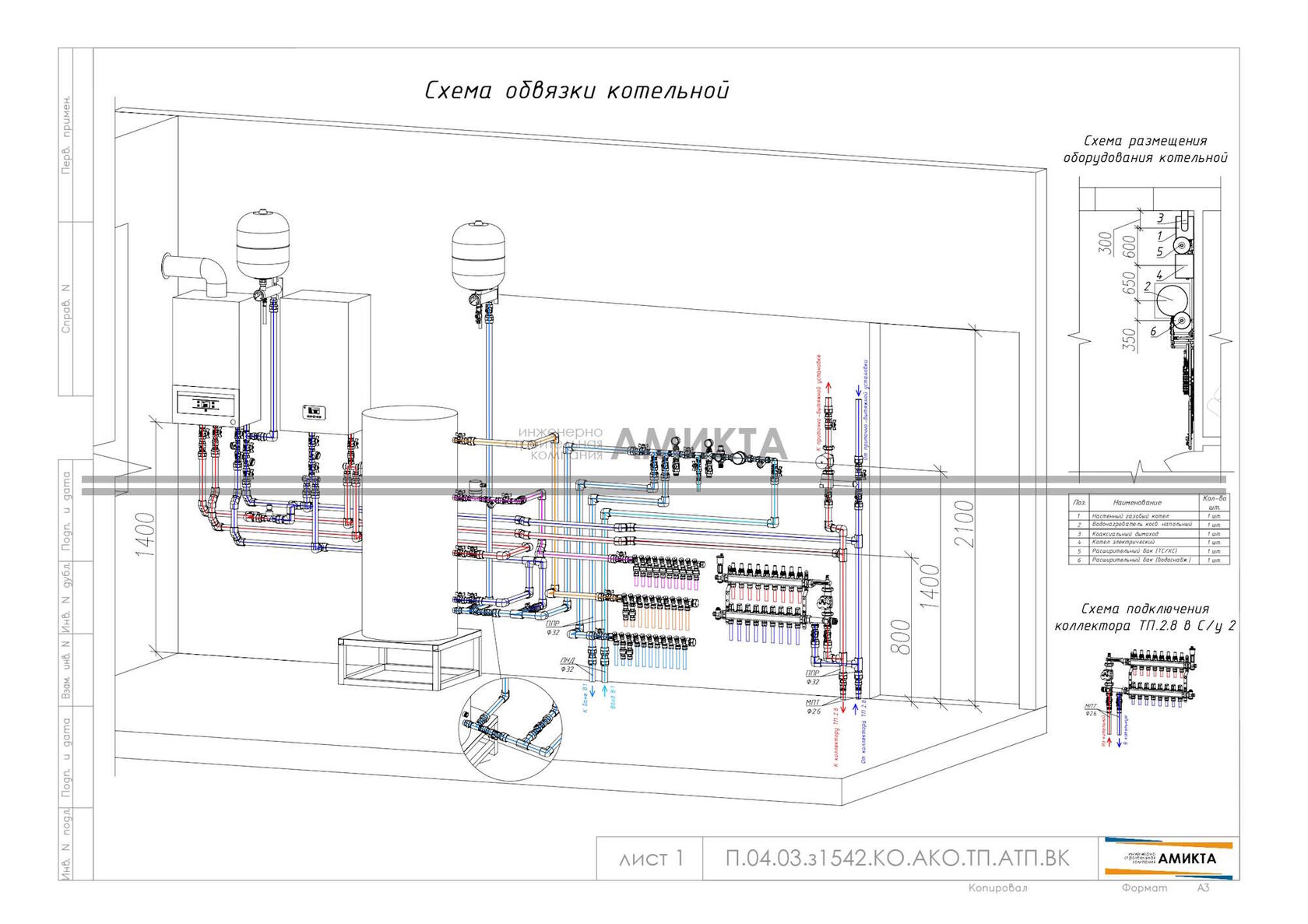

Сначала считают теплопотери. Это дает мощность котла. Потом - гидравлику. Из нее берут диаметры магистралей и ответвлений, характеристики насосов, места балансировочных клапанов. Схему обвязки рисуют с учетом числа контуров, нужна ли гидрострелка или коллектор.

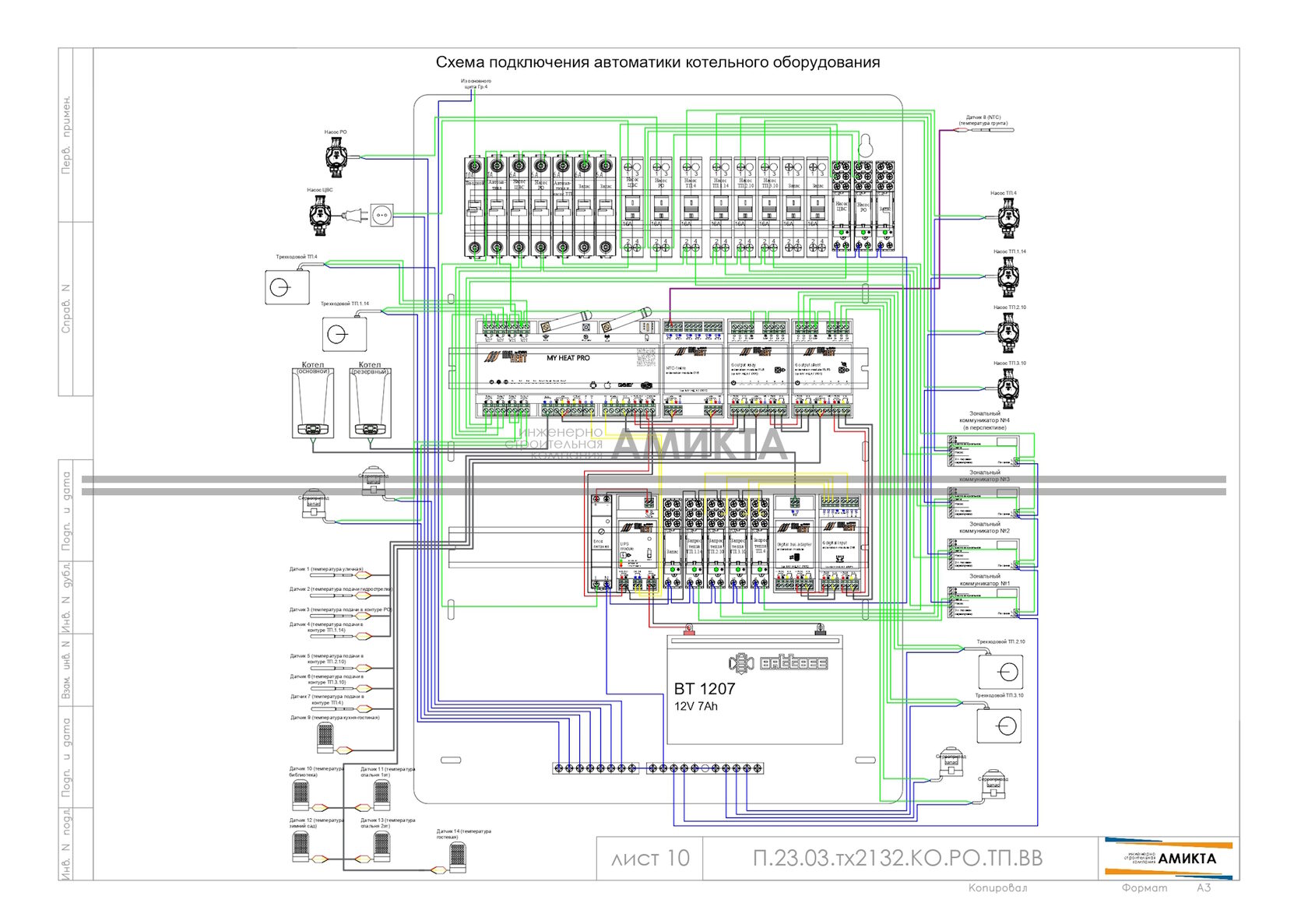

Электрическая часть проекта дает мощность, сечения кабелей и параметры автоматов. Схема автоматики котельной позволяет заранее предусмотреть все сценарии работы котельного оборудования.
Услуги по монтажу и проектированию отопления:
Закажите расчет стоимости монтажа:
- на сайте amikta.ru
- по почте info@amikta.ru
- или по телефону: 8 (812) 408 07 36 - для Санкт-Петербурга и области
- 8 (495) 638 09 27 - для Москвы и области
Часто задаваемые вопросы
Можно ли сделать отопление от котла без циркуляционного насоса?
Теоретически - да. На практике для частного дома это не работает. Нужна большая разница высот между котлом и радиаторами, трубы огромного диаметра. Принудительная циркуляция стабильнее и не зависит от конфигурации труб.
Нужна ли гидрострелка, если в доме только радиаторы?
Нет. Один контур, один насос - гидрострелка лишняя. Она нужна, когда контуров несколько, у каждого свой насос, и сопротивления сильно отличаются. В простой системе она только добавляет потери.
Чем отличается двухконтурный котел от двухконтурной системы отопления?
Двухконтурный котел готовит горячую воду для душа через второй теплообменник. Двухконтурная система - это две отопительные магистрали, например по этажам. Между ними нет связи. Котел с двумя контурами не делит отопление на зоны.
Можно ли подключить теплый пол и радиаторы к одному выходу котла без смесителя?
Нет. Радиаторы берут 70-80°C, полу достаточно 45. Прямая подача в пол разрушит стяжку, испортит покрытие, сделает ходьбу невыносимой. Нужен смесительный узел с трехходовым клапаном и отдельный насос.
Почему незамерзающую жидкость не рекомендуют заливать в систему отопления от котла?
Производители котлов часто запрещают незамерзайку. Химические добавки разъедают уплотнения, вязкость сбивает работу насосов. Если уехали на зиму, воду сливают и из водоснабжения, и из бойлера. Незамерзайка в батареях эту ситуацию не меняет. Слив всего - единственно верный выход.
Сколько циркуляционных насосов нужно для двухэтажного дома с теплым полом?
Зависит от контуров, а не от метража. Дом с радиаторами на двух этажах и теплым полом на первом - минимум три насоса. Первый этаж, второй этаж, пол со смесителем.
Что произойдет, если не выполнить гидравлический расчет системы отопления?
Расход теплоносителя между ветвями разбалансируется. Ближайшие к котлу приборы перегреются, дальние замерзнут.
Какое давление считается нормальным в системе отопления от котла?
В одноэтажном доме - 1,0-1,5 бара в холодном состоянии. В двухэтажном - 1,5-2,0. При нагреве прибавляется 0,3-0,5 бара. Выше 3 бара - клапан группы безопасности сбрасывает теплоноситель.
