Коротко: что такое каскад котлов
Каскад котлов - это объединение двух и более котлов в единую отопительную систему с общим контроллером, который распределяет тепловую нагрузку между ними по ступеням. Ключевые цифры: каскад обычно рассматривают при суммарной мощности от 40-50 кВт, в частном доме в каскад объединяют обычно 2-4 котла, конденсационные модели модулируют мощность в диапазоне порядка 1:8-1:10.
Один крупный котел, большую часть сезона работающий на минимуме, уходит в частые короткие циклы включений и остановок. Фактический КПД при этом падает, износ растет. Каскад снимает этот режим, распределяя нагрузку между несколькими меньшими котлами.
Один крупный котел, большую часть сезона работающий на минимуме, уходит в частые короткие циклы включений и остановок. Фактический КПД при этом падает, износ растет. Каскад снимает этот режим, распределяя нагрузку между несколькими меньшими котлами.
Каскад котлов и резервирование: в чем разница
Каскадное подключение - это режим, при котором все котлы работают одновременно под общим управлением, а контроллер регулирует, сколько из них включено и с какой мощностью. Резервирование устроено иначе: один котел работает как основной, второй стоит в ожидании и вступает в работу только при отказе первого. Задачи у этих схем разные, и путать их не стоит.

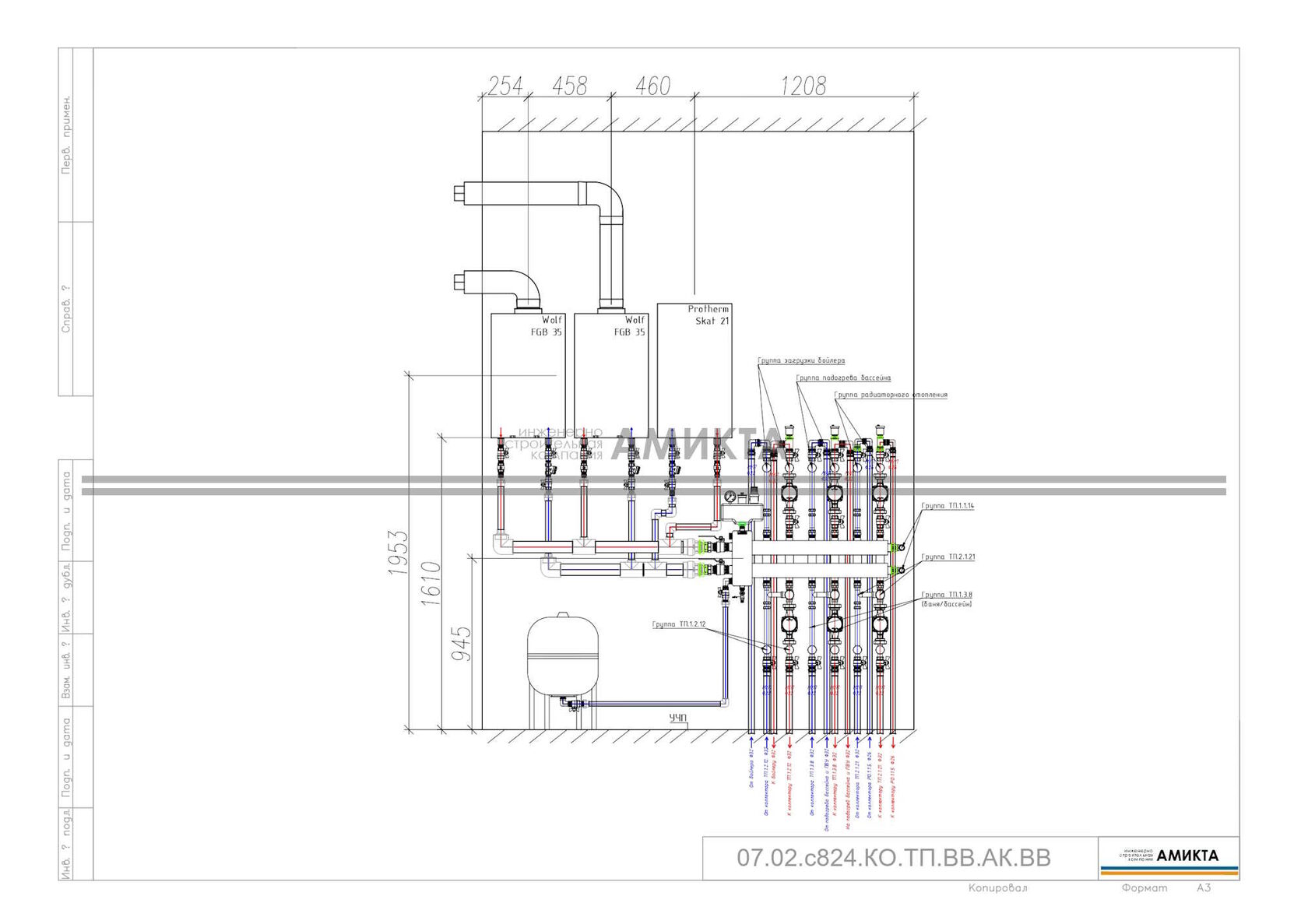

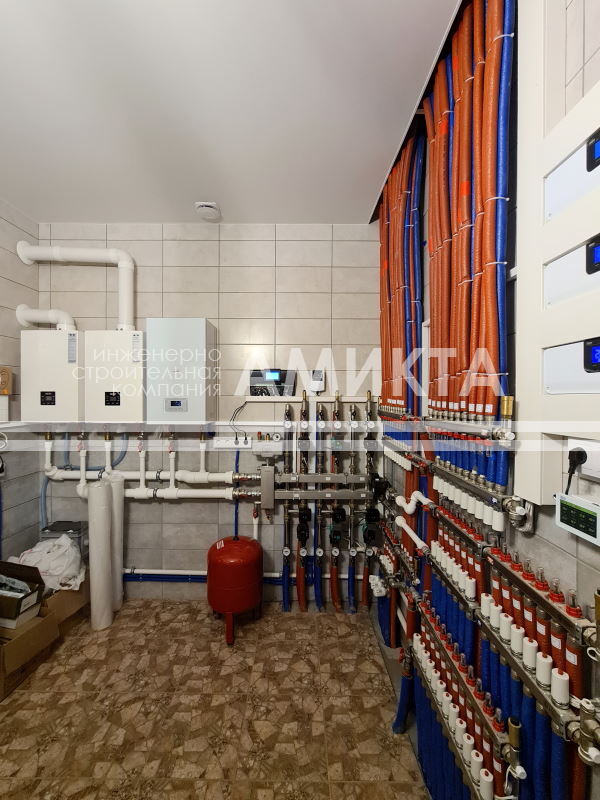

Каскад и резервирование можно совместить. На объекте в КП Акватория два газовых конденсационных котла Wolf FGB-35 работают каскадом, а электрический котел Protherm Ray также включен в схему теплоснабжения дома. Такая конфигурация закрывает и регулирование мощности, и независимость от газоснабжения.
Как работает каскад: алгоритм распределения нагрузки
Каскад работает по принципу ступенчатого включения с модуляцией внутри ступени. Пока тепловая нагрузка невелика, работает один ведущий котел и плавно изменяет мощность в своем диапазоне. Когда нагрузка достигает потолка модуляции, контроллер подключает второй котел, и регулирование снова идет модуляцией. При снижении нагрузки последовательность повторяется в обратном порядке: ведомый котел выводится на минимум, отключается, дальше работает один ведущий.
Три механизма обеспечивают корректную работу каскада:
- Ступенчатое включение. Контроллер сравнивает требуемую температуру подачи с фактической и добавляет ступени по мере необходимости.
- Модуляция внутри ступени. Каждый работающий котел изменяет мощность плавно, без лишних циклических включений и остановок.
- Ротация котлов. Контроллер периодически меняет очередность ведущего и ведомого, чтобы наработка моточасов у всех котлов оставалась примерно одинаковой. Без ротации первый в очереди котел изнашивается раньше остальных.
Для каскада из двух одинаковых котлов распределение работы выглядит так:
Большую часть отопительного сезона система работает не на пике, а в средней зоне нагрузок. Именно в этой зоне эксплуатации каскад выигрывает у одиночного котла.
Когда каскад нужен, а когда нет
Каскад оправдан, когда суммарная требуемая мощность превышает примерно 40-50 кВт и нагрузка заметно колеблется в течение сезона. Ниже этого порога один модулирующий котел закрывает весь диапазон нагрузок, а каскад только добавляет стоимость автоматики и усложняет обслуживание.
Как рассчитать количество и мощность котлов в каскаде
Суммарная мощность каскада складывается из теплопотерь дома в расчетных условиях, мощности на горячее водоснабжение и резерва на пиковые режимы. Для дома средней теплоизоляции в центральной России закладывают ориентировочно 100-120 Вт на 1 м2 отапливаемой площади. Дальше суммарная мощность делится на ступени.
Пошаговый пример для дома 300 м2:
- Теплопотери дома: 300 м2 умножить на 100-120 Вт/м2, итого 30-36 кВт.
- ГВС через бойлер косвенного нагрева: прибавить 20-25% к основной мощности, итого 36-45 кВт.
- Вариант 2x20 кВт: суммарно 40 кВт. Одна ступень 20 кВт ниже средней зимней нагрузки, в холодную погоду оба котла будут работать почти постоянно. Схема компактная, но без запаса.
- Вариант 2x30 кВт: суммарно 60 кВт. Одна ступень перекрывает почти всю среднюю нагрузку, вторая подключается на пике. Режим более гибкий.
- Вариант 3x20 кВт: суммарно 60 кВт. Три мелкие ступени дают самое плавное регулирование, но автоматика и обвязка обходятся дороже.

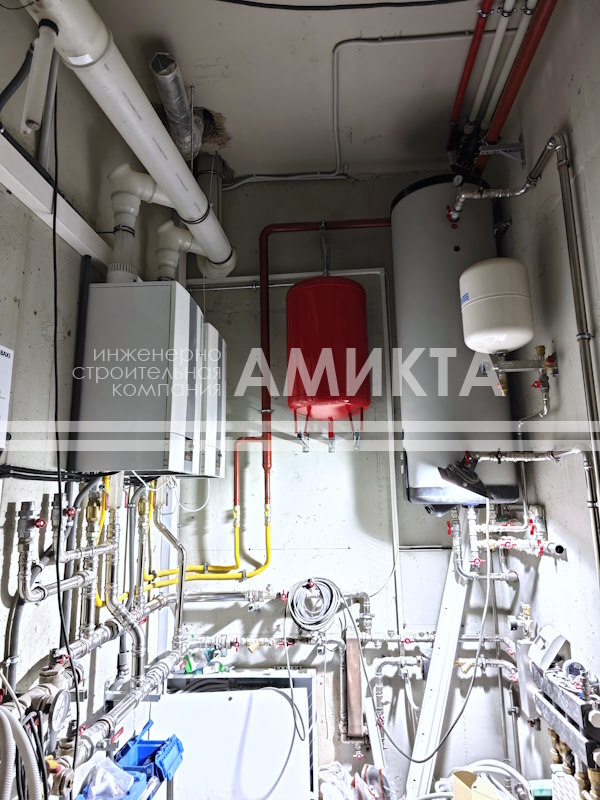

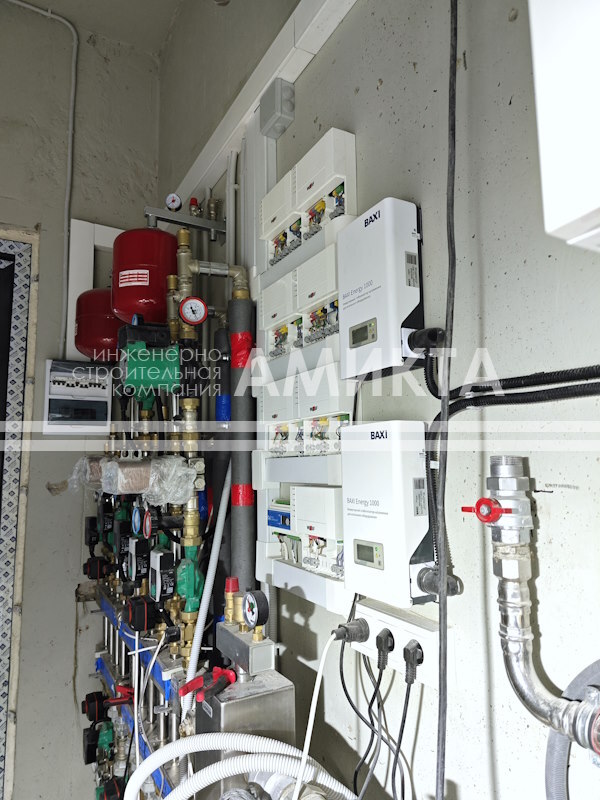

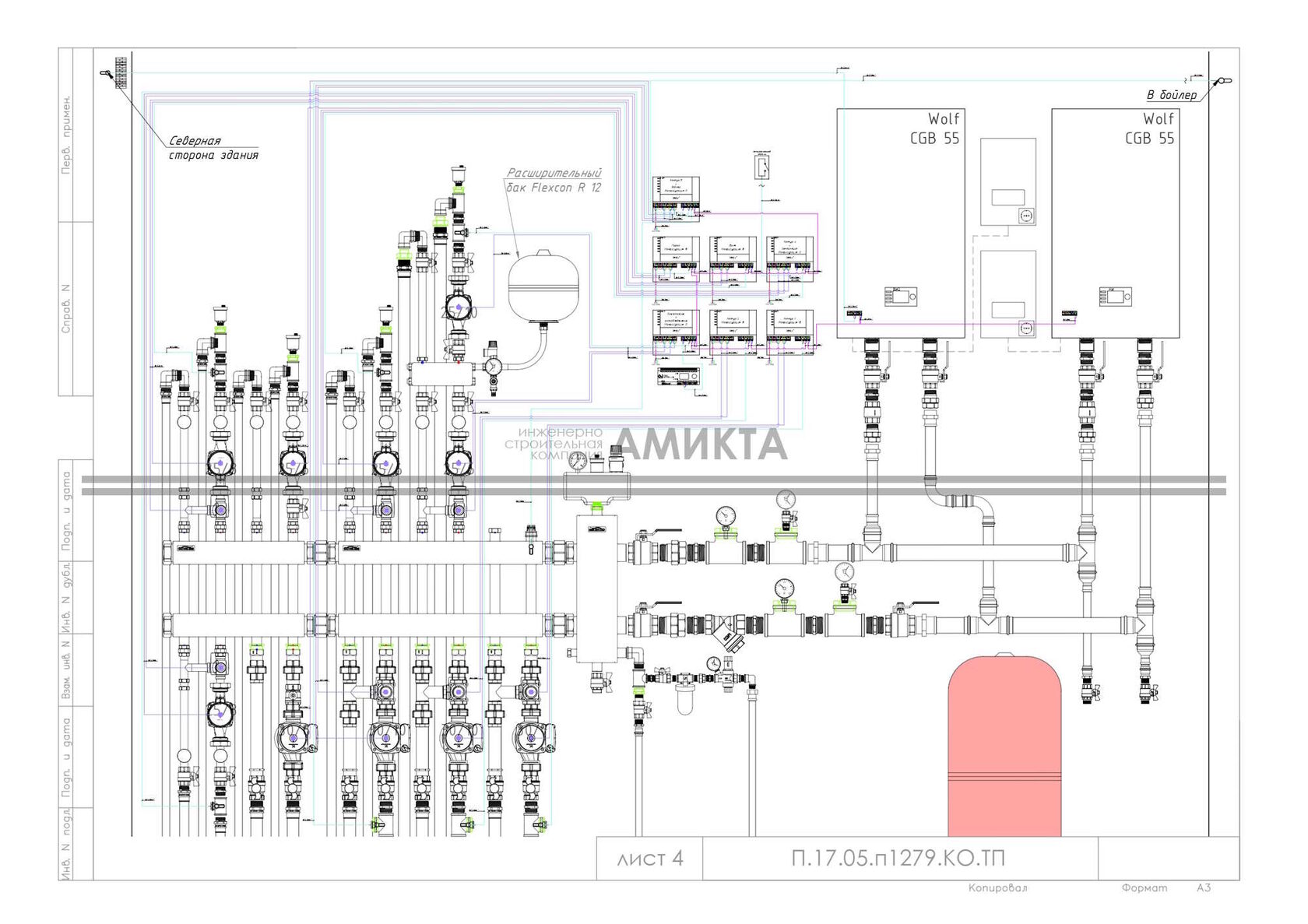

Главное правило подбора: мощность одной ступени должна перекрывать базовую зимнюю нагрузку, а не только пиковую. Если ступень меньше средней нагрузки, оба котла будут работать всю зиму, и смысл каскадной модуляции теряется. Для дома в Сестрорецке с отдельной стоящей баней, гаражом и системой снеготаяния нами, например, был выбран каскад из двух котлов по 55 кВт каждый.

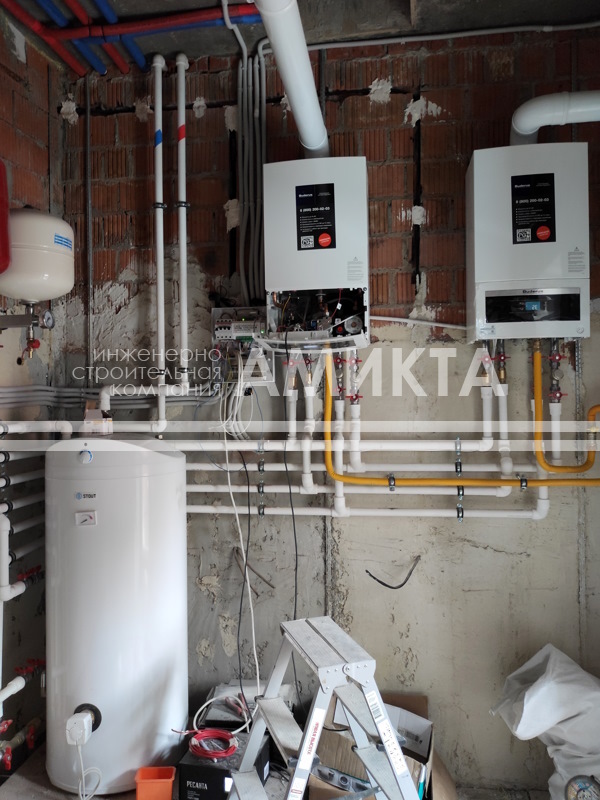

Реальные конфигурации каскадов из практики Амикты
Оба объекта подтверждают одну и ту же проектную логику. Каскад из двух котлов закрывает базовую нагрузку одной ступенью, вторая включается на пике: нагрев бассейна и подготовка ГВС в первом случае, снеготаяние во втором. Погодозависимое управление в обоих случаях входит в штатную комплектацию каскадных контроллеров.
Требования к котлам для каскадной работы
Котлы для каскада должны быть одного типа, одного производителя и поддерживать каскадный протокол управления. Объединение котлов разных марок или поколений без официальной поддержки производителя нежелательно.
Автоматика каскада: контроллер и датчики
Каскадный контроллер измеряет температуру теплоносителя, сравнивает ее с расчетной кривой отопления и управляет включением, отключением и мощностью каждого котла. Без него объединение котлов превращается в два независимых прибора, мешающих работе друг друга.
Система управления каскадом состоит из таких частей:
- Каскадный модуль - центральное устройство, опрашивающее котлы и распределяющее нагрузку.
- Датчик температуры подачи - точка, по которой контроллер оценивает текущий теплосъем.
- Датчик наружной температуры - основа погодозависимого регулирования.
Погодозависимость в каскаде работает так же, как у одиночного котла. По падению наружной температуры контроллер изменяет температуры подачи, а ступени подключаются уже под новую температурную кривую.
Дымоходы и электроснабжение каскада
На каждый газовый котел каскада выводится отдельный дымоход. Общий дымоход на несколько газовых котлов в частном доме не применяется: у каждого агрегата своя камера сгорания и свое дымоудаление. В зависимости от типа котла это коаксиальный дымоход через стену или раздельная система дымоудаления.
Электроснабжение каскада рассчитывается на суммарную электрическую мощность всех котлов. Для каскадов из двух конденсационных котлов типична трехфазная подводка. Электронные платы котлов чувствительны к перепадам напряжения, поэтому дополнительно необходима установка стабилизаторов напряжения.
Этапы монтажа каскадной котельной
Каскадная котельная монтируется в шесть этапов. Порядок имеет значение: автоматику настраивают на уже собранную гидравлику.
- Проектирование и расчет: теплотехнический расчет, подбор мощности и числа ступеней, схема гидравлики и автоматики.
- Установка котлов и бойлера: крепление, выверка по уровню, соблюдение сервисных зазоров.
- Монтаж дымоходов: отдельный дымоход на каждый котел с разводкой по проекту.
- Гидравлическая обвязка: точка объединения, коллекторы, насосные группы, расширительные баки, арматура и приборы.
- Автоматика: прокладка шин обмена данными, установка каскадного контроллера, датчиков, смесительных узлов низкотемпературных контуров.
- Пусконаладка: настройка кривой отопления, проверка ротации и ступеней включения, проверка давления.
Типовые ошибки при проектировании и монтаже каскада
- Завышение суммарной мощности. Каскад с двойным запасом большую часть сезона работает на одной ступени, вторая включается короткими циклами. Экономии нет, ресурс тратится.
- Узкий диапазон модуляции котлов. Ступенчатое регулирование становится грубым, с перепадами температуры.
- Отключенная ротация. Ведущий котел нарабатывает большую часть моточасов и изнашивается раньше.
- Неверная точка измерения температуры. Датчик после смешения контуров дает контроллеру ложную картину, ступени включаются несвоевременно.
- Смешение поколений оборудования. Котлы одной марки, но разных серий могут иметь несовместимые версии протокола.
- Отсутствие нейтрализаторов конденсата. Для каскада из конденсационных котлов нужно по одному устройству на каждый котел.
Сколько стоит каскадная котельная
Смета каскадной котельной состоит из четырех частей: оборудование (котлы, бойлер, дымоходы), каскадная автоматика и контроллеры, гидравлика (коллекторы или разделитель, насосы, расширительные баки, арматура), монтаж и пусконаладка.
Каскадная схема стоит выше одиночного котла на этапе монтажа. Но она окупается за счет более высокого сезонного КПД и равномерного износа оборудования. Компания Амикта выполняет проектирование и монтаж котельных под ключ, включая подбор каскадной схемы под конкретный дом: от теплотехнического расчета до пусконаладки.
FAQ
Можно ли объединить в каскад два котла разной мощности?
Допустимо, если это одна серия одного производителя и протокол поддерживает каскады из разномощных котлов. В остальных случаях каскад собирают из одинаковых котлов: это гарантирует корректную ротацию и равномерную наработку.
Работает ли каскад из двух котлов для дома 150 м2?
Технически работает, практически не нужен. Для дома 150 м2 требуется около 15-18 кВт на отопление и порядка 19-23 кВт с учетом ГВС. Один котел с широкой модуляцией закроет весь диапазон нагрузок, а каскад только добавит стоимость автоматики.
Что будет, если один котел в каскаде отключится?
Оставшийся котел продолжит отопление в своем диапазоне мощности. Если каскад спроектирован правильно, одна ступень перекрывает базовую зимнюю нагрузку. Отказ второго котла не оставит дом без тепла, а снизит запас на пиковый режим.
Сколько котлов максимально объединяют в каскад для частного дома?
В практике частного домостроения применяют 2-4 котла. Большее число ступеней оправдано на коммерческих объектах. Возможности каскадных контроллеров ограничены, а с ростом числа котлов усложняются обвязка и обслуживание.
Можно ли добавить третий котел в каскад позже?
Возможно, если каскадный контроллер изначально выбран с запасом по числу управляемых котлов, а гидравлика и дымоходы спроектированы с учетом расширения. Без такого запаса добавление ступени потребует замены контроллера и переработки обвязки.
Нужен ли отдельный дымоход для каждого котла в каскаде?
Да. Общий дымоход на несколько газовых котлов в частном доме не применяется. Каждый котел выводится на собственный дымоход: коаксиальный через стену или раздельную систему дымоудаления.
Можно ли построить каскад из газового и электрического котла?
Полноценный каскад с общим контроллером собирается из котлов одного производителя и одного типа. Газовый и электрический котел обычно объединяют не в каскад, а в схему с основным и дополнительным источником на общем коллекторе. Так реализовано в КП Акватория: два газовых котла Wolf работают каскадом, электрический Protherm Ray также включен в схему теплоснабжения.
Влияет ли каскад на расход газа?
При неравномерной нагрузке влияет в сторону снижения. Одна ступень на эффективном режиме работает вместо большого котла на минимуме с частыми циклами, и сезонная эффективность системы повышается. При стабильной максимальной нагрузке экономия минимальна, и каскад выбирают ради надежности и качества регулирования.
