Газовое отопление частного дома
Газовое отопление частного дома - это система, в которой тепло вырабатывается сжиганием природного или сжиженного газа в котле, передается теплоносителю и распределяется по теплоотдающим приборам. Система состоит из источника газа, котла, гидравлического контура с теплоносителем, теплоотдающих приборов, дымоотводящей и вентиляционной систем, а также арматуры безопасности.
Из чего состоит система газового отопления частного дома
Система газового отопления частного дома включает несколько функциональных узлов. Каждый отвечает за свой участок пути от горелки до радиатора.
Источник газа обеспечивает подачу топлива к котлу. Это может быть магистральный газопровод, газгольдер со сжиженным углеводородным газом (СУГ) или баллонная установка. От способа подачи зависят давление на входе в котел, состав газовой смеси и требования к согласованию.
Газовый котел преобразует химическую энергию газа в тепловую. Внутри камеры сгорания смесь газа и воздуха воспламеняется, а выделяемое тепло передается теплообменнику. От конструкции котла зависят его мощность, КПД, тип дымоотведения и возможность одновременного приготовления горячей воды.

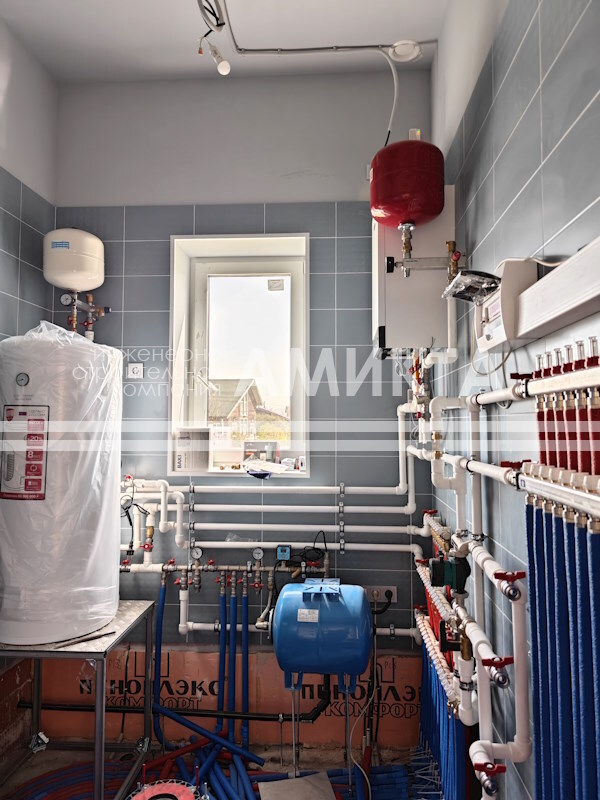

Гидравлический контур соединяет котел с теплоотдающими приборами. В него входят трубопроводы, циркуляционный насос, расширительный бак, запорная и регулирующая арматура. Теплоноситель, чаще всего вода, циркулирует по контуру, забирая тепло из котла и отдавая его радиаторам или теплому полу.
Теплоотдающие приборы - это радиаторы, внутрипольные конвекторы или контуры водяного теплого пола. Они принимают тепло от теплоносителя и передают его воздуху помещения через конвекцию и лучистое излучение.
Дымоотводящая система удаляет продукты сгорания из котла наружу. В зависимости от типа котла применяется коаксиальный дымоход с принудительной вытяжкой или раздельная система дымоудаления с естественной тягой.
Вентиляция котельной обеспечивает приток свежего воздуха для горения и удаление возможных утечек газа. Требования к вентиляции регламентированы строительными нормами и зависят от мощности котла и типа помещения.

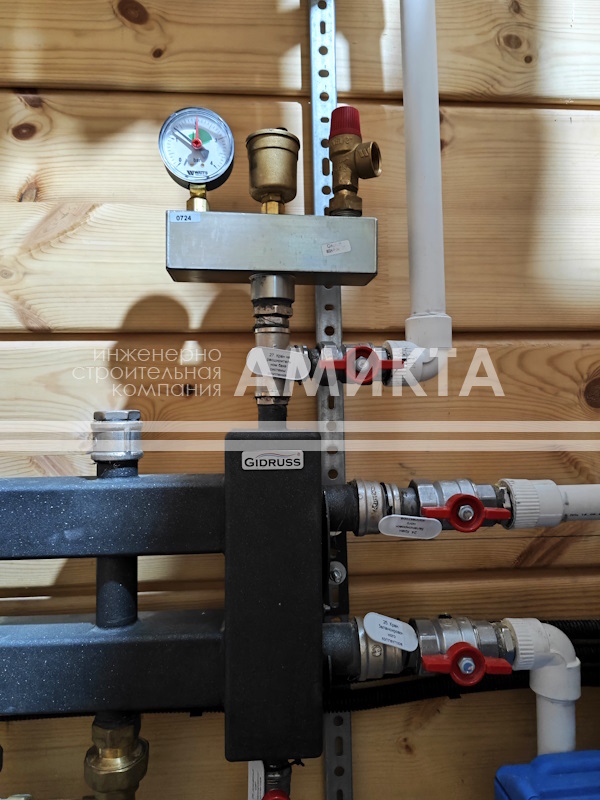

Арматура безопасности включает предохранительный клапан, манометр, воздухоотводчик, датчик утечки газа и термостат. Эти элементы защищают оборудование от перегрева, гидроударов, превышения давления и утечек топлива.
Источники газа для отопления: магистральный газ и сжиженный
Выбор источника газа определяет архитектуру всей системы. Магистральный газ, газгольдер и баллоны СУГ отличаются по давлению, составу, требованиям к хранению и стоимости подключения.
Магистральный газ - наиболее экономичный вариант при наличии газопровода вблизи дома. Подключение требует получения технических условий, проектирования внутридомовой сети и согласования с газораспределительной организацией. Процедура занимает от нескольких месяцев до года.
Газгольдер обеспечивает полную автономность. Емкость заправляется автоцистерной 1-2 раза в год в зависимости от расхода. Установка требует подготовки площадки, котлована для подземного размещения или ограждения для наземного. Подробнее об автономном газовом отоплении читайте на странице https://amikta.ru/articles/articles-otoplenie/avtonomnoe-gazovoe-otoplenie-chastnogo-doma.
Баллоны СУГ применяются в небольших домах площадью до 100-120 кв. м или в качестве временной меры. Набор из двух-четырех баллонов подключается через редуктор и коллектор. Объема хватает на 1-4 недели работы в отопительный сезон.
Газгольдер обеспечивает полную автономность. Емкость заправляется автоцистерной 1-2 раза в год в зависимости от расхода. Установка требует подготовки площадки, котлована для подземного размещения или ограждения для наземного. Подробнее об автономном газовом отоплении читайте на странице https://amikta.ru/articles/articles-otoplenie/avtonomnoe-gazovoe-otoplenie-chastnogo-doma.
Баллоны СУГ применяются в небольших домах площадью до 100-120 кв. м или в качестве временной меры. Набор из двух-четырех баллонов подключается через редуктор и коллектор. Объема хватает на 1-4 недели работы в отопительный сезон.

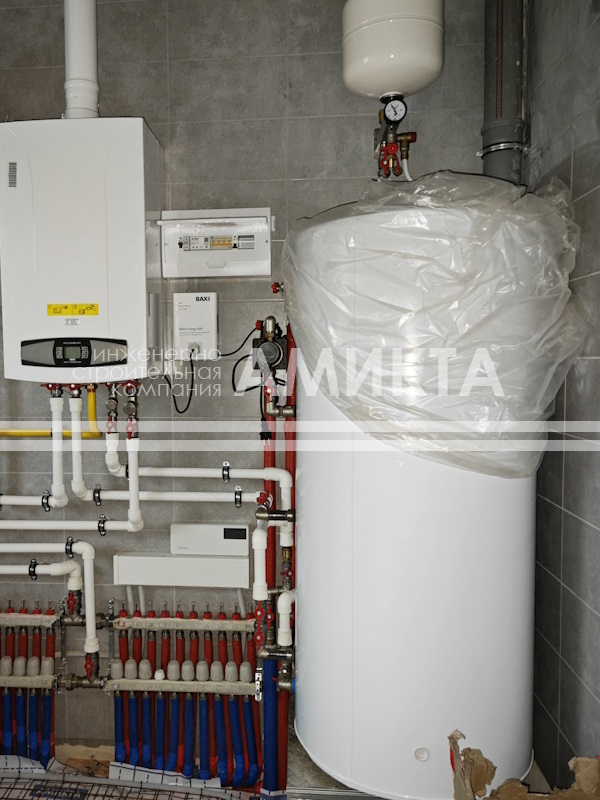

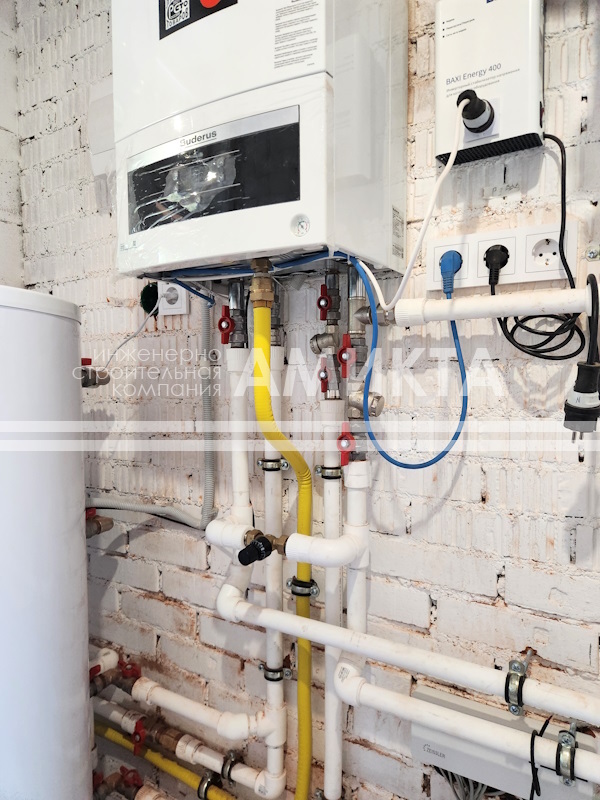

Газовый котел: типы и конструктивные особенности
Газовый котел - центральный элемент системы. Выбор типа определяет габариты, КПД, стоимость эксплуатации и возможности по приготовлению горячей воды.

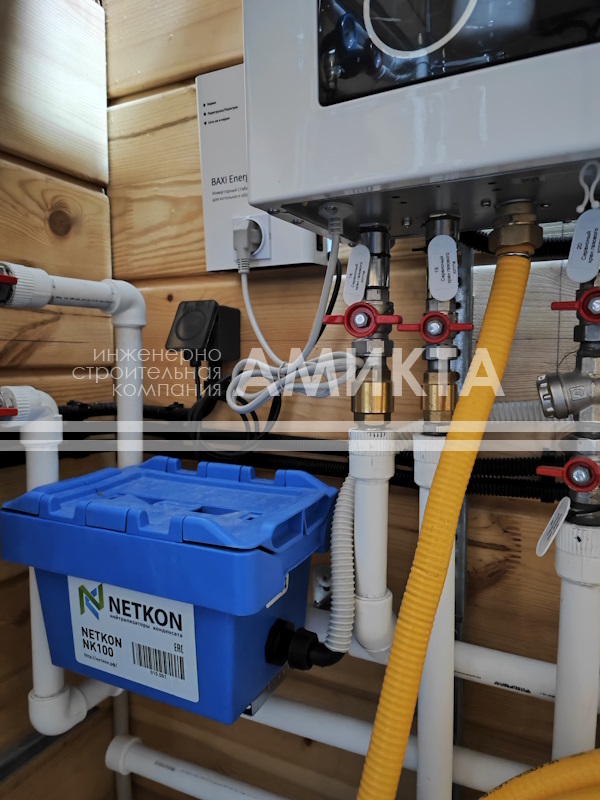

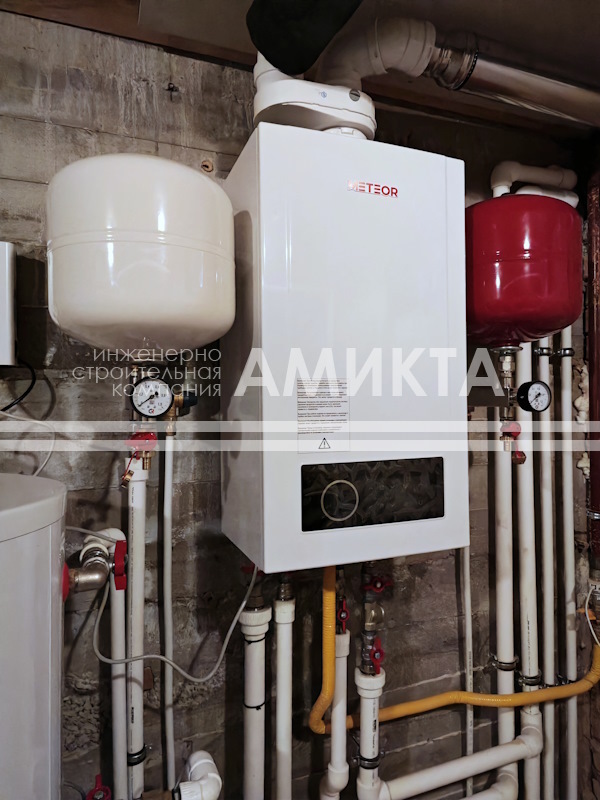

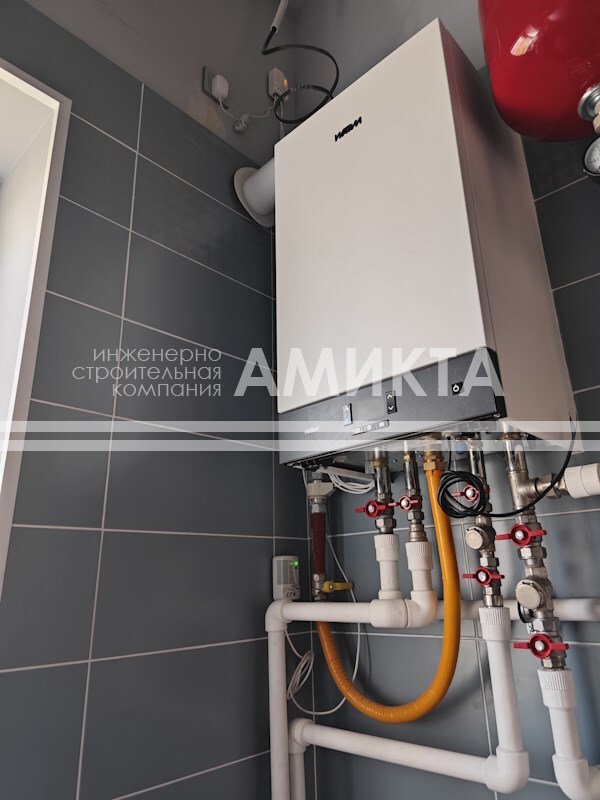

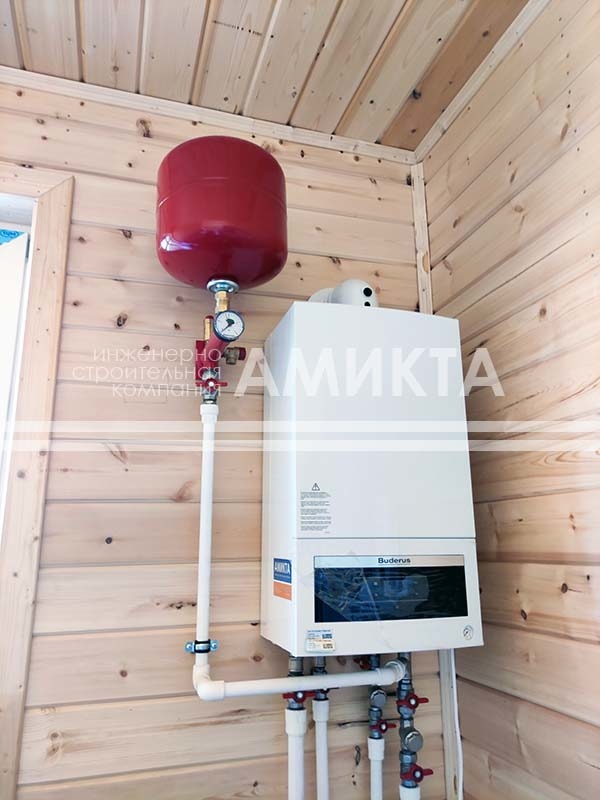

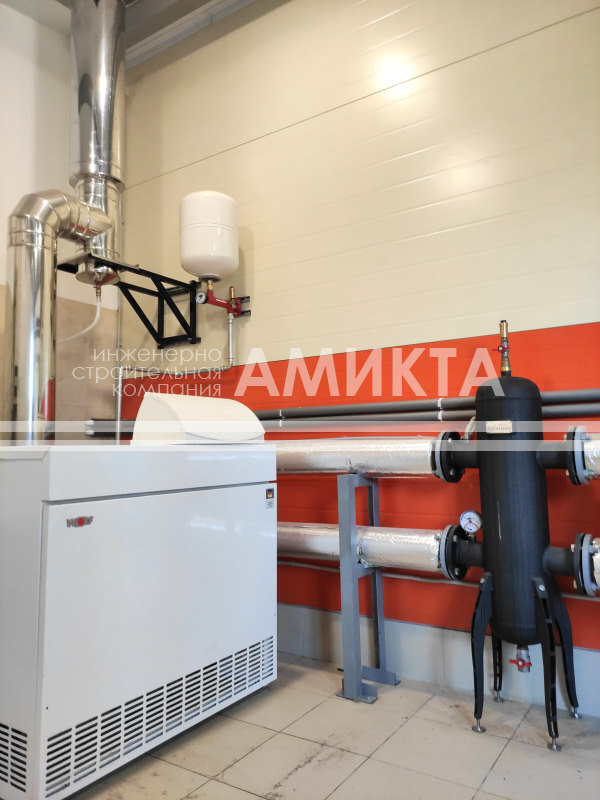

Настенные котлы занимают мало места. Их монтируют в кухне, ванной или небольшой котельной. Напольные модели требуют отдельного помещения, рассчитаны на большую мощность и более длительный срок службы. Подробнее о конденсационных котлах - на странице https://amikta.ru/articles/articles-otoplenie/chto-takoe-gazovyj-kondensaczionnyj-kotel.
Как рассчитать мощность газового котла для частного дома
Мощность газового котла рассчитывается исходя из теплопотерь дома. Упрощенная формула: 1 кВт мощности на 10 кв. м площади при стандартной высоте потолков 2,5-2,7 м и умеренной теплоизоляции. Это очень приблизительное значение, которое корректируется в зависимости от климатической зоны, качества утепления и остекления.
Для точного расчета требуется теплотехнический расчет с учетом теплопроводности стен, окон, кровли, вентиляции и инфильтрации. Упрощенные методики дают погрешность 20-30%, что допустимо для предварительной оценки, но не для проектирования.
Гидравлические параметры системы: теплоноситель, давление, циркуляция
Какой теплоноситель используется в газовом отоплении
В системах газового отопления применяется вода или незамерзающая жидкость на основе пропиленгликоля или этиленгликоля. Выбор зависит от режима эксплуатации дома и типа оборудования.
Вода обладает высокой теплоемкостью, низкой стоимостью и доступностью. Ее применяют в домах с постоянным проживанием, где отключение отопления на время отсутствия хозяев не планируется.
Незамерзающая жидкость защищает систему от разрушения при замерзании. Это критично для сезонно используемых домов, где в зимний период отопление может выключаться. Некоторые марки незамерзающих жидкостей агрессивны к уплотнениям из натурального каучука. Подробнее о выборе теплоносителя - на странице https://amikta.ru/articles/articles-otoplenie/nezamerzayuschiy-teplonositel-ili-voda-riski-i-preimuschestva.
Незамерзающая жидкость защищает систему от разрушения при замерзании. Это критично для сезонно используемых домов, где в зимний период отопление может выключаться. Некоторые марки незамерзающих жидкостей агрессивны к уплотнениям из натурального каучука. Подробнее о выборе теплоносителя - на странице https://amikta.ru/articles/articles-otoplenie/nezamerzayuschiy-teplonositel-ili-voda-riski-i-preimuschestva.
Трубопроводы системы газового отопления: материалы и диаметры
Трубопроводы соединяют котел с теплоотдающими приборами. Выбор материала влияет на срок службы, гидравлическое сопротивление и технологию монтажа.
Теплоотдающие приборы в системе газового отопления

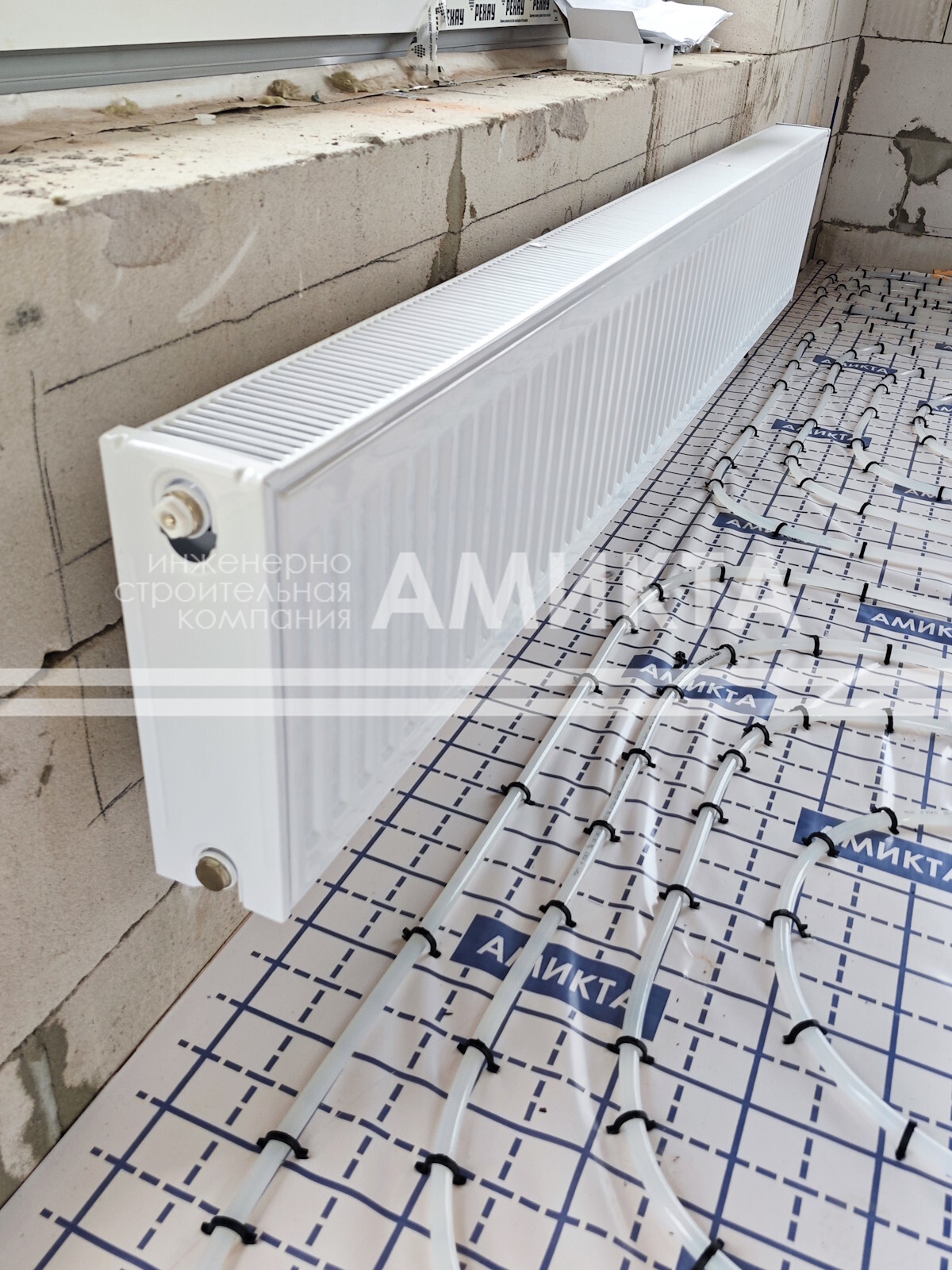

Современные системы газового отопления работают с тремя типами теплоотдающих приборов: радиаторами, водяным теплым полом и внутрипольными конвекторами.

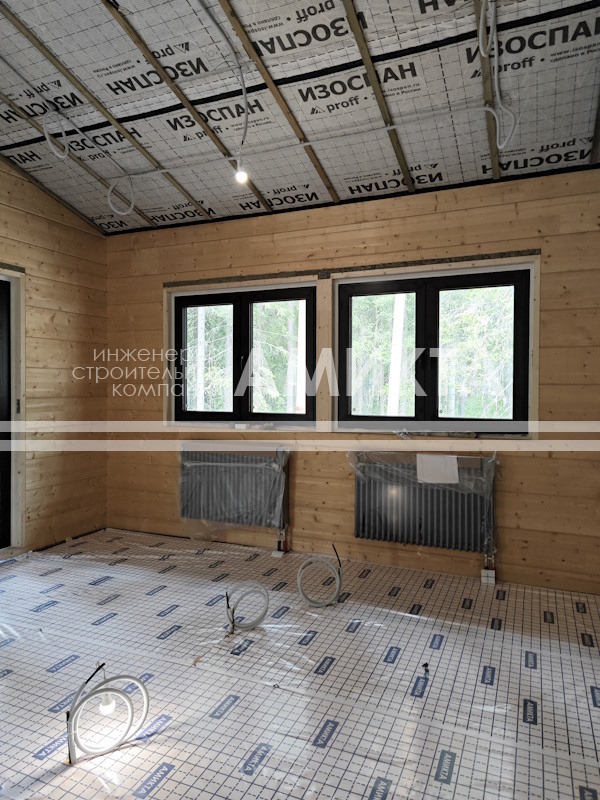

Радиаторы подразделяются на стальные панельные, секционные алюминиевые и биметаллические. Стальные панельные радиаторы обладают высокой теплоотдачей при небольшой глубине, хорошо сочетаются с низкотемпературными режимами конденсационных котлов. Сравнение типов радиаторов - на странице https://amikta.ru/articles/articles-otoplenie/stalnyye-panelnyye-radiatory-ili-sektsionnyye-alyuminiyevyye.

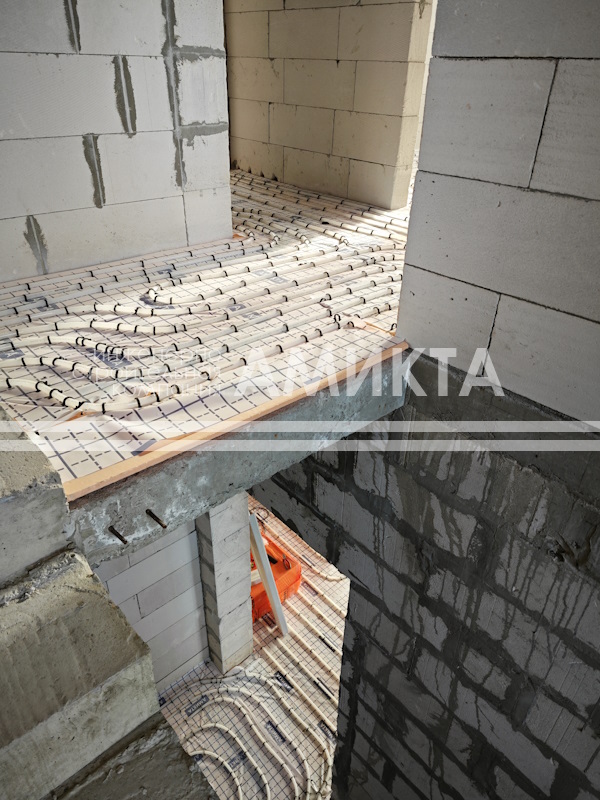

Водяной теплый пол равномерно прогревает помещение, занимает минимум полезного пространства и работает с низкотемпературным теплоносителем. Это идеальное сочетание с конденсационным котлом, поскольку низкая температура обратки повышает КПД котла за счет утилизации тепла конденсации. Подробнее о теплом поле как основной системе отопления - на странице https://amikta.ru/articles/articles-otoplenie/vodyanoy-tepliy-pol-kak-osnovnaya-sistema-otopleniya-doma.

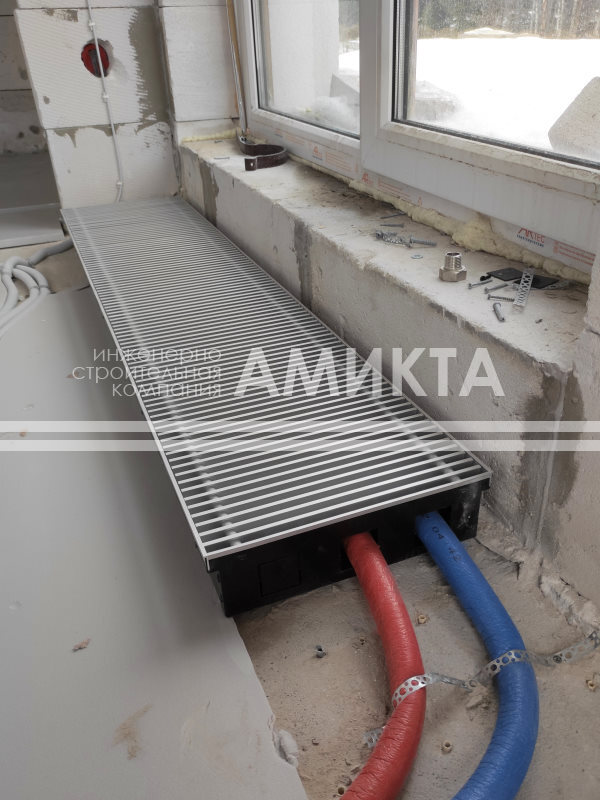

Внутрипольные конвекторы устанавливаются в полу вдоль панорамных окон или витражей. Они компенсируют холодный поток от стекла и предотвращают запотевание.
Дымоотведение и вентиляция котельной с газовым котлом
Дымоотводящая система удаляет продукты сгорания из котла. Тип дымохода зависит от конструкции котла.

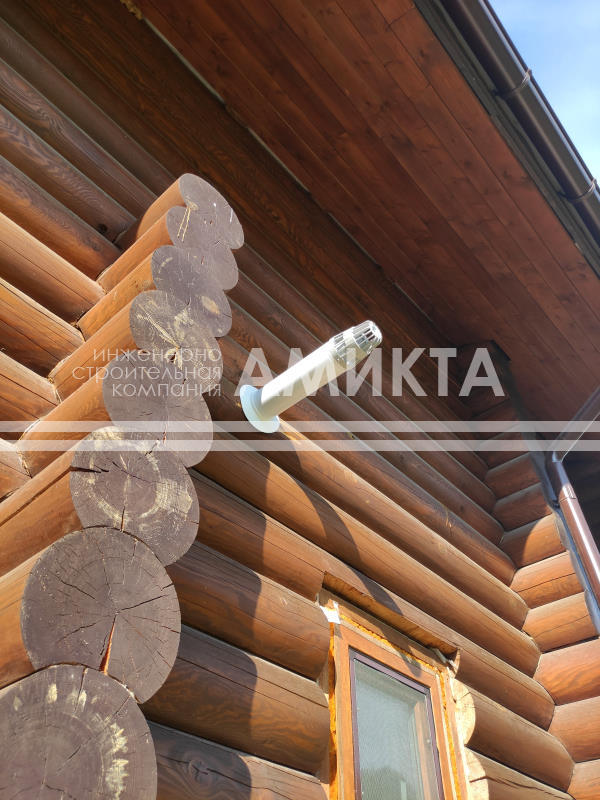

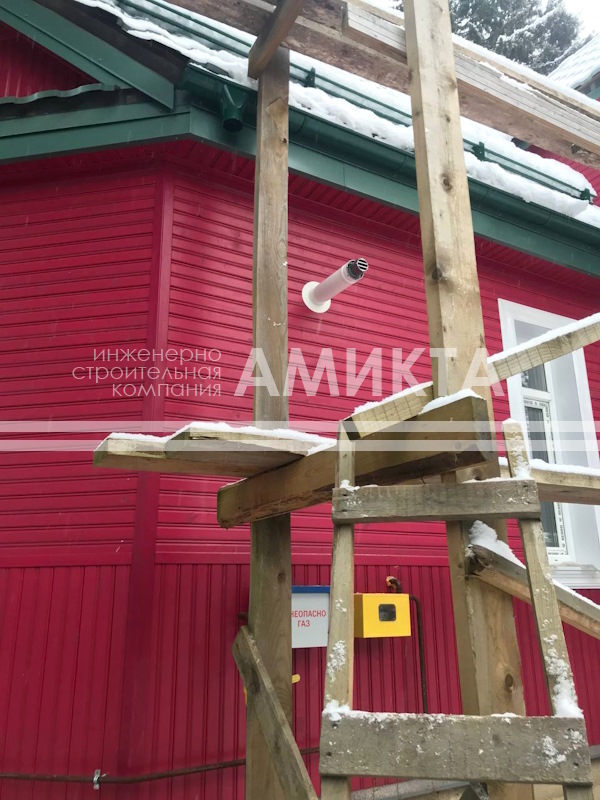

Коаксиальный дымоход представляет собой трубу в трубе. Внутренняя труба отводит дымовые газы наружу, кольцевой зазор между трубами подает воздух для горения в камеру сгорания. Коаксиальный дымоход монтируется через стену или крышу, не требует отдельной вентиляционной шахты. Подробнее о коаксиальных дымоходах - на странице https://amikta.ru/articles/articles-otoplenie/koaksialniy-dymokhod-osobennosti-primeneniya-v-gazovykh-kotelnykh.

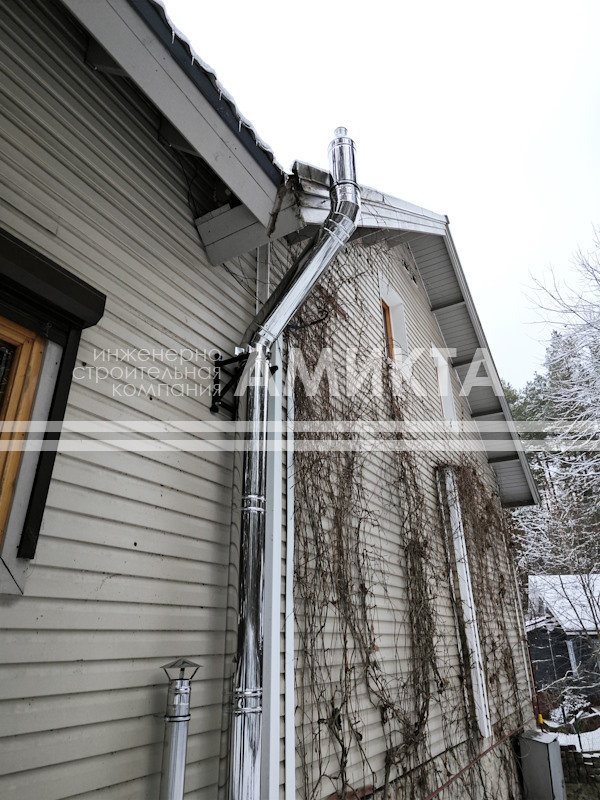

Раздельный дымоход применяется с напольными котлами. Продукты сгорания удаляются по дымовой трубе, а воздух для горения забирается из помещения. Дымоход изготавливается из нержавеющей стали, керамики или сэндвич-труб. Требования к высоте, сечению и герметичности регламентированы СП 89.13330.

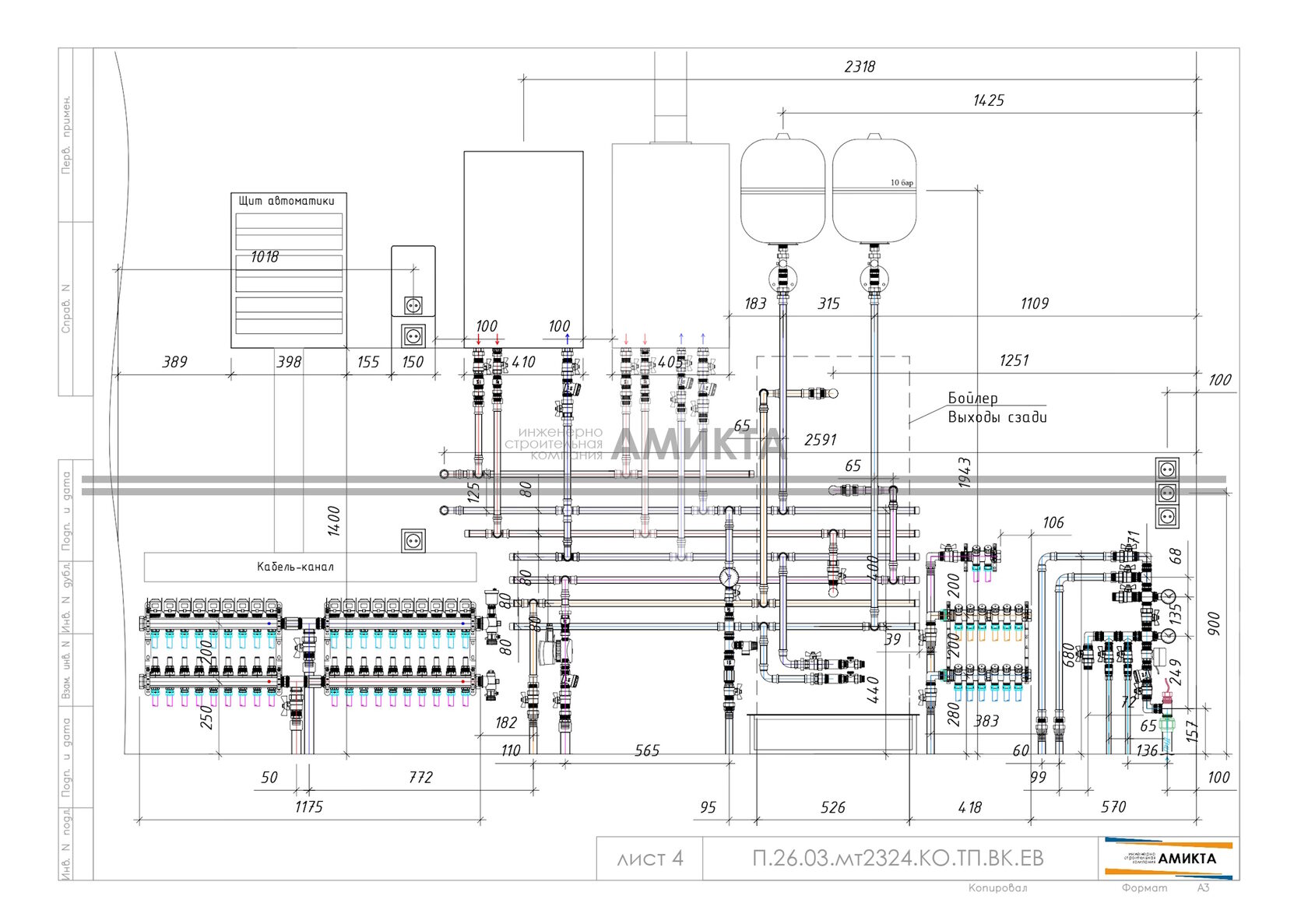

Требования к помещению для размещения газового котла
Помещение для газового котла должно соответствовать требованиям СП 62.13330, СП 55.13330 и инструкции производителя.
Резервное отопление: совместная работа газового и электрического котла

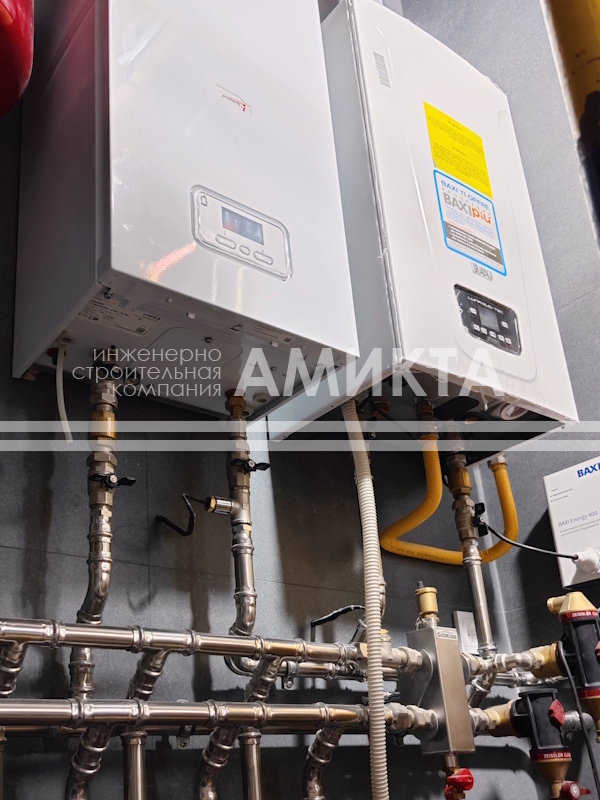

В период ожидания газификации, который может занять от нескольких месяцев до года, дом может быть прогрет электрическим котлом, установленным в тот же гидравлический контур. После подключения газа электрический котел переходит в резерв или работает в каскаде с газовым.
Схема подключения предусматривает параллельное включение обоих котлов на общую обвязку. Каждый котел защищен обратным клапаном, предотвращающим попадание теплоносителя в неработающий котел. Автоматика переключает нагрузку между котлами по заданному алгоритму: приоритет газа с автоматическим включением электричества при отказе газового котла или по расписанию.
Подробнее о резервном отоплении - на странице https://amikta.ru/articles/articles-otoplenie/rezervnoye-otopleniye-sovmestnaya-rabota-gazovogo-i-elektricheskogo-kotla.
Услуги по монтажу и проектированию отопления:
Закажите расчет стоимости монтажа:
Больше полезной информации в статьях:
- Монтаж газового отопления для загородного дома в Санкт-Петербурге и Ленинградской области
- Монтаж газового отопления для частного дома в Москве и Московской области
Закажите расчет стоимости монтажа:
- на сайте amikta.ru
- по почте info@amikta.ru
- или по телефону: 8 (812) 408 07 36 - для Санкт-Петербурга и области
- 8 (495) 638 09 27 - для Москвы и области
Больше полезной информации в статьях:
Ответы на частые вопросы
Что входит в систему газового отопления частного дома?
Система состоит из источника газа, газового котла, гидравлического контура с трубопроводами и насосом, теплоотдающих приборов, дымохода, вентиляции и арматуры безопасности.
Какой теплоноситель лучше использовать в газовом отоплении: вода или антифриз?
Вода применяется в домах с постоянным проживанием благодаря высокой теплоемкостью и низкой стоимости. Незамерзающая жидкость необходима для сезонно используемых домов, где отопление может выключаться в мороз, но требует проверки совместимости с уплотнениями системы.
Какое давление должно быть в системе газового отопления?
В радиаторном контуре рабочее давление составляет 1,5-2,0 бар. В контуре водяного теплого пола - 1,5-2,5 бар. Давление ниже 1,0 бар указывает на утечку, выше 2,5-3,0 бар - на неисправность расширительного бака.
Можно ли совместить в одной системе радиаторы и теплый пол?
Можно, но требуется смесительный узел для понижения температуры на контур пола с 70 C до 35-45 C. Радиаторы и теплый пол работают в разных температурных режимах.
Как часто нужно обслуживать газовое отопление?
Ежегодное техническое обслуживание котла включает чистку теплообменника, проверку горелки, настройку автоматики и контроль дымоудаления. Гидравлический контур проверяется на герметичность при каждом запуске сезона.
Какой срок службы газового котла?
Настенные котлы служат 10-15 лет, напольные - 15-25 лет. Трубы из сшитого полиэтилена PE-Xa заявляют ресурс 50 лет. Регулярное обслуживание продлевает срок службы оборудования на 30-50%.
Можно ли прогреть дом электричеством до подключения газа?
Да. Электрический котел устанавливается в тот же гидравлический контур и прогревает дом в период ожидания газификации. После подключения газа электрокотел переходит в резерв.
Кто пускает газ в систему после монтажа?
Пуск газа, проверка герметичности газовых соединений и оформление акта ввода в эксплуатацию осуществляются газоснабжающей организацией.
Какой материал труб лучше для газового отопления?
Сшитый полиэтилен PE-Xa и нержавеющая сталь обеспечивают максимальный срок службы - 40-50 лет. Полипропилен проще в монтаже и дешевле, но ресурс ограничен 25 годами. Стальные трубы требуют антикоррозийной защиты.
