Погодозависимая автоматика котельной: как регулируется отопление частного дома
Автоматика котельной - это контроллер, датчики и исполнительные устройства, которые управляют котлом и контуром отопления без постоянного участия человека. Состав на первый взгляд простой, однако каждый элемент в нем отвечает за свою часть работы, и при проектировании котельной важно, чтобы вся цепочка автоматики проектировалась и собиралась как единое целое.
Погодозависимое регулирование - это способ управления, при котором контроллер поддерживает температуру теплоносителя в соответствии с фактической температурой наружного воздуха по заранее рассчитанному графику. Реакция на похолодание или потепление происходит раньше, чем изменится температура в доме. Поэтому перегревов и провалов по комнатной температуре практически не бывает, а расход топлива снижается.
Главное о погодозависимой автоматике
- Контроллер измеряет температуру на улице и по графику отопления определяет температуру подачи в контуры.
- Управление ведется с опережением: мощность котла меняется до того, как дом остынет или перегреется.
- Комнатная коррекция задается термостатами в зонах или из приложения на телефоне, а не одним термостатом на котле.
- При корректно настроенном графике отклонение температуры в помещениях от установки обычно не превышает 0,5 градуса.
- По нашим объектам экономия топлива составляет в среднем до 30% при условии правильного монтажа и настройки автоматики.

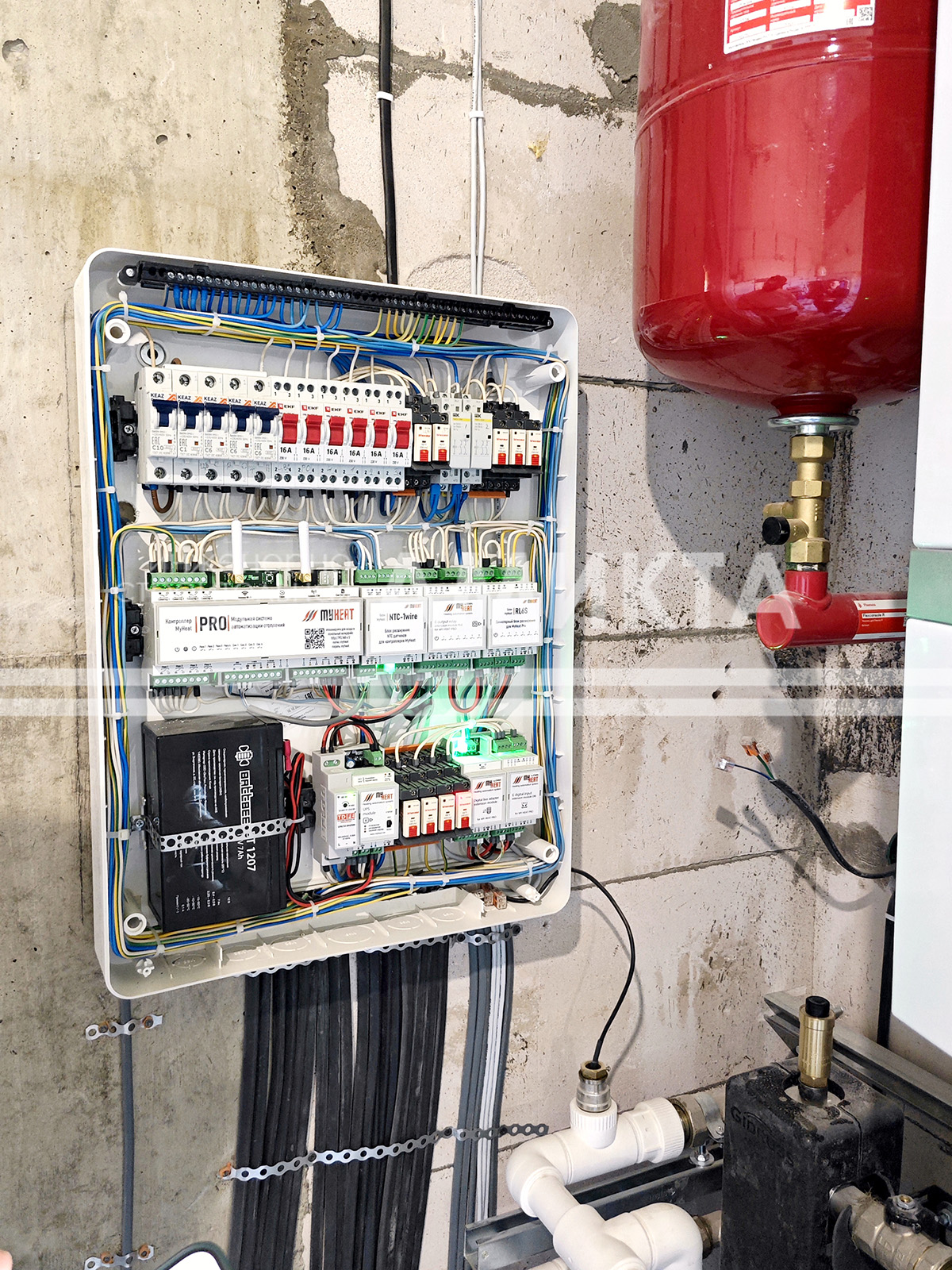

Что такое автоматика котельной частного дома и из чего она состоит

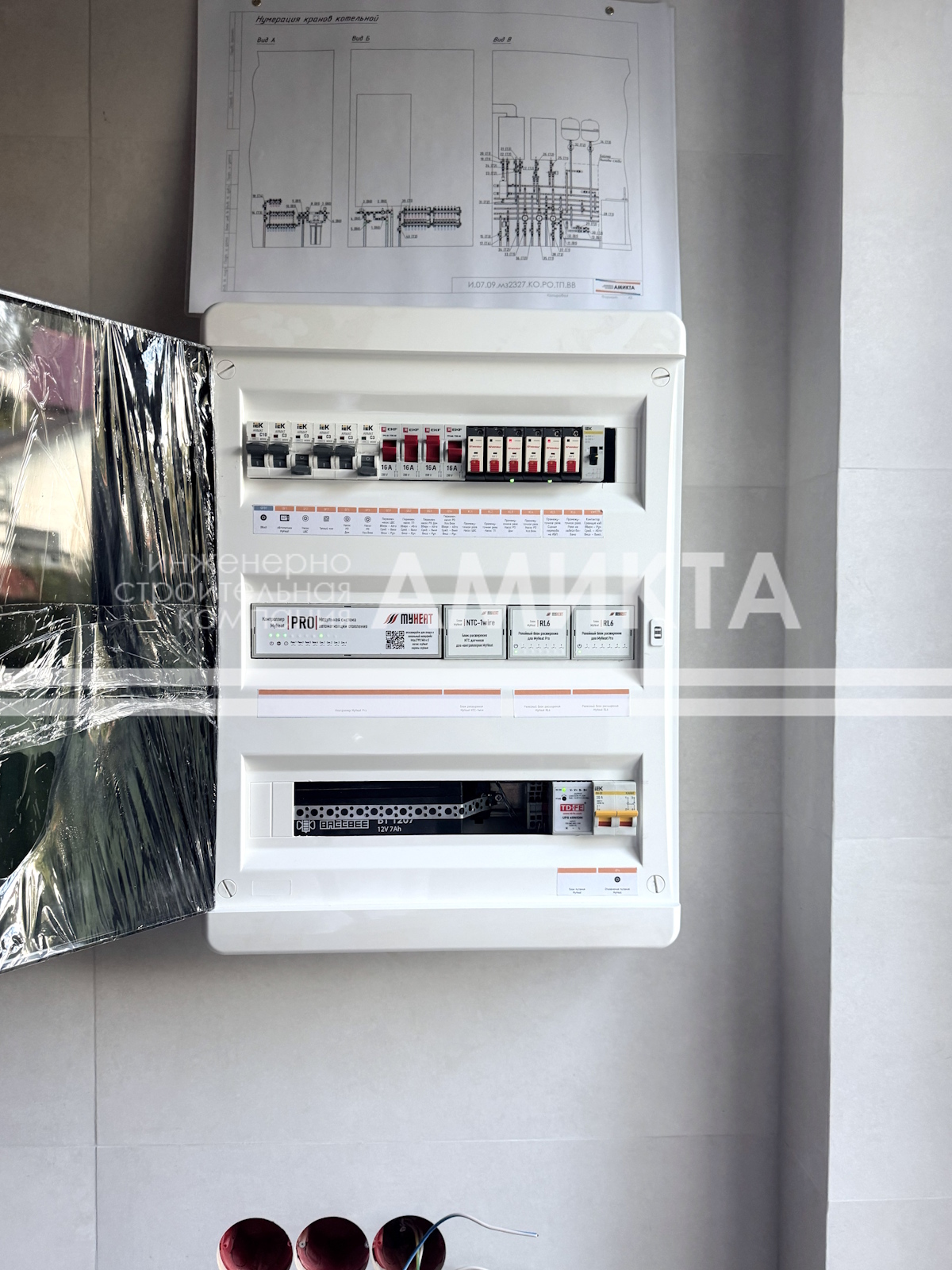

Автоматика котельной - это комплект приборов, который измеряет температуру наружного воздуха, температуру теплоносителя и температуру в помещениях. На основе этих данных он управляет котлом, смесительными клапанами и циркуляционными насосами. Человек задает только целевую температуру в доме. Дальше работу выполняет контроллер.
Что такое погодозависимое регулирование отопления и чем оно отличается от работы по комнатному термостату
Погодозависимое регулирование - это управление температурой теплоносителя по уличному датчику с опережением изменений погоды. Комнатный термостат - это прибор, который включает и выключает отопление при отклонении температуры в помещении от заданной. Принципиальное отличие одно: термостат реагирует на уже случившееся изменение, погодозависимость - на изменение, которое только начинается.
Работа по комнатному термостату устроена просто. Дом остыл на долю градуса ниже установленной термпературы, котел включился, прогрел контур выше расчетной температуры и отключился. Дом снова остывает, цикл повторяется. Теплоноситель при этом нагревается каждый раз до одной и той же температуры независимо от погоды.
Погодозависимая автоматика ведет себя иначе. В теплую погоду она держит низкую температуру подачи, в мороз - высокую, и котел выходит на режим без циклических перегревов. В межсезонье погодозависимая система работает на пониженной подаче длинными стабильными периодами. Расход топлива снижается, температура в помещениях держится на одном уровне.
Как работает погодозависимая автоматика для котла
Контроллер непрерывно измеряет температуру наружного воздуха и рассчитывает требуемую температуру подачи по заданному графику отопления. Дальше возможны два сценария: либо котлу по цифровой шине передается команда на изменение мощности, либо перемещается сервопривод трехходового смесительного клапана. В обоих случаях датчики температуры теплоносителя подтверждают, что фактическая подача соответствует расчетной.
Уличный датчик размещается на северной или северо-восточной стене дома, под защитой от осадков, на расстоянии от оконных проемов и вытяжных отверстий. Правило здесь жесткое: датчик не должен греться на солнце. Он нагреется лишние два-три градуса, контроллер решит, что на улице теплее, чем есть на самом деле, и не прогреет дом.
Контроллер выдает команду, затем сверяет температуру подачи по своему датчику и корректирует положение клапана или мощность котла, если появилось отклонение. Так замыкается контур обратной связи. Подача удерживается на расчетном уровне вне зависимости от колебаний теплопотерь дома.
Что такое график отопления и как его настроить
График отопления, его еще называют тепловой кривой, - это зависимость температуры подачи теплоносителя от температуры наружного воздуха, заложенная в контроллер. Настройка графика состоит из трех параметров: наклона кривой, параллельного сдвига и комнатного влияния. Наклон определяет, насколько агрессивно подача растет при похолодании. Сдвиг подгоняет кривую под фактические теплопотери дома. Комнатное влияние подключает коррекцию по температуре в помещениях.
Ориентировочные значения температуры подачи для дома с расчетной температурой внутри +20 градусов:
Эти значения справочные. Фактический график подбирается под конкретный дом, и здесь важно не перестараться: при заниженном наклоне кривой дом не прогревается в мороз, при завышенном перегревается в оттепель. Радиаторная система и теплый пол в одном доме настраиваются по отдельным кривым, потому что их рабочие температуры различаются примерно в два раза.
Если график выставлен, а в доме прохладно, причин обычно три.
Настройка графика без проверки по фактической температуре в помещениях дает тот же результат, что и любая настройка без замеров: в среднем неверный.
- Кривая не подогнана под реальные теплопотери, и дом остывает быстрее расчетного.
- Уличный датчик стоит в месте с искаженной температурой (на солнечной стороне или рядом с вентиляционными выходами).
- Система не отбалансирована, и теплоноситель распределяется между контурами неравномерно.
Настройка графика без проверки по фактической температуре в помещениях дает тот же результат, что и любая настройка без замеров: в среднем неверный.

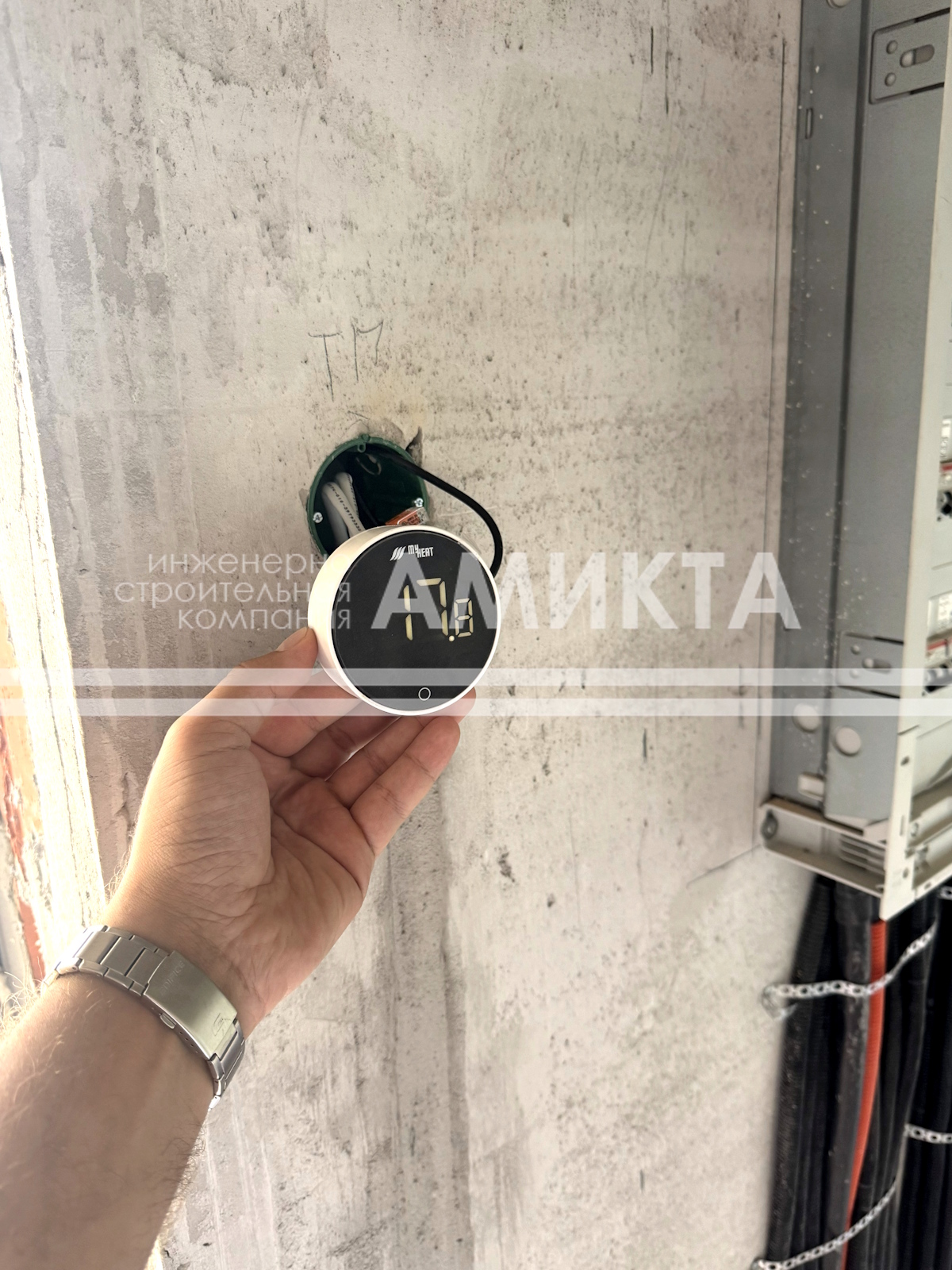

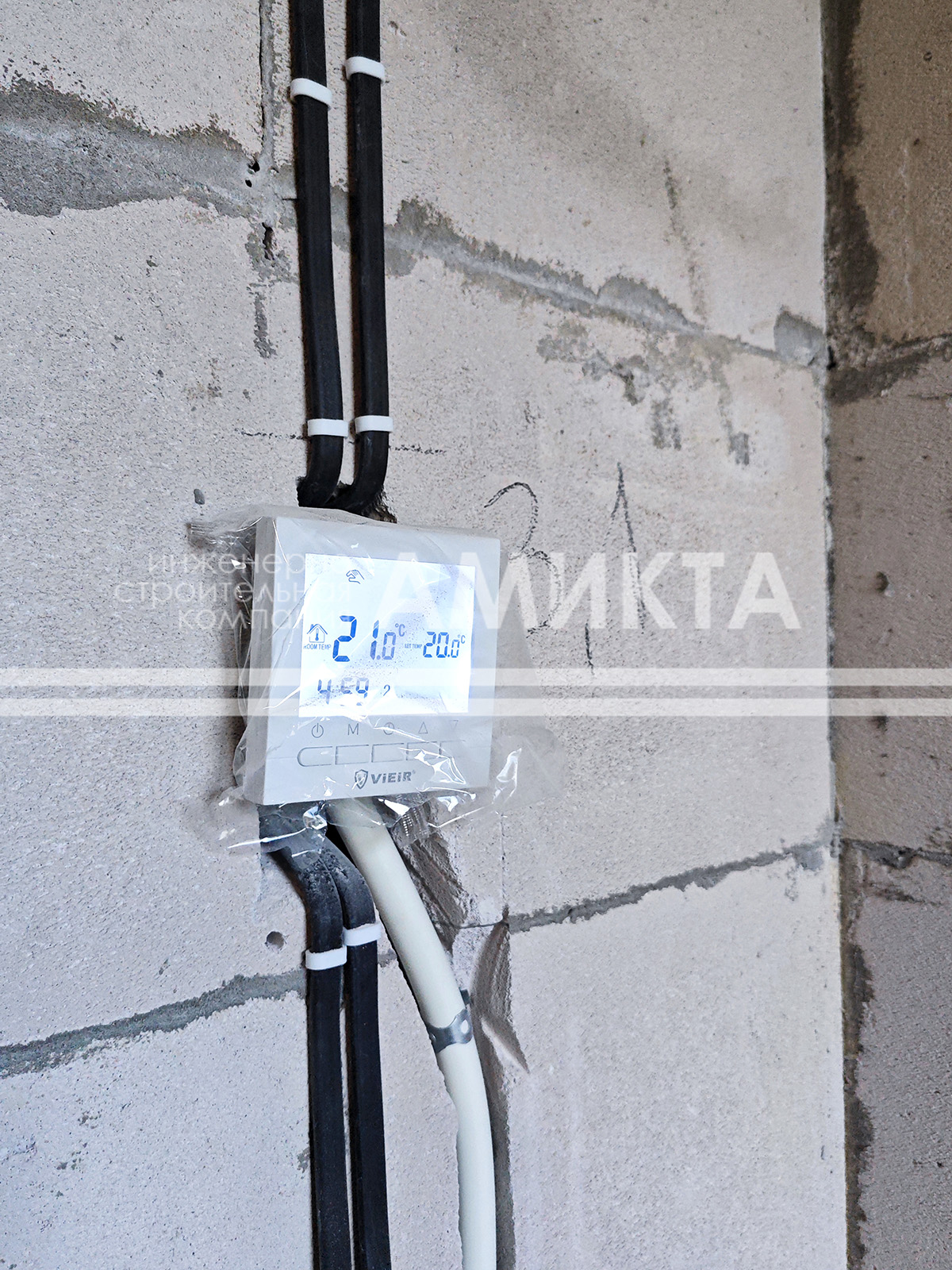

Как комнатная температура корректирует работу котла
Коррекция ведется по термостатам в зонах или из приложения на телефоне. Схему с одним термостатом на котел мы в проектах не применяем. Точка измерения у котла, как правило, находится в неудобном для контроля месте, а температура одной такой точки не отражает состояние дома. Базовый вариант у нас - управление по комнатам по термостатам или из приложения. Комнатные термостаты в нескольких зонах ставим там, где заказчик предпочитает управление со стены.
Механика коррекции называется комнатным влиянием. Контроллер сравнивает температуру в зонах с заданной и сдвигает график отопления. Помещения систематически холоднее установки - подача при той же уличной температуре повышается. Теплее - снижается. Величина влияния задается в процентах в настройках контроллера, диапазон зависит от модели. При нулевом значении котел работает только по уличному датчику, при увеличении процента все больший вес в расчете подачи получает комнатная температура.
Комнатное влияние не превращает погодозависимость в термостатную схему. Котел по-прежнему греет теплоноситель до расчетной температуры и работает без циклических отключений, меняется только сам график. Поэтому коррекция по комнатам совместима с экономией: система продолжает работать на оптимальной подаче, эта оптимальная подача просто уточняется по факту.

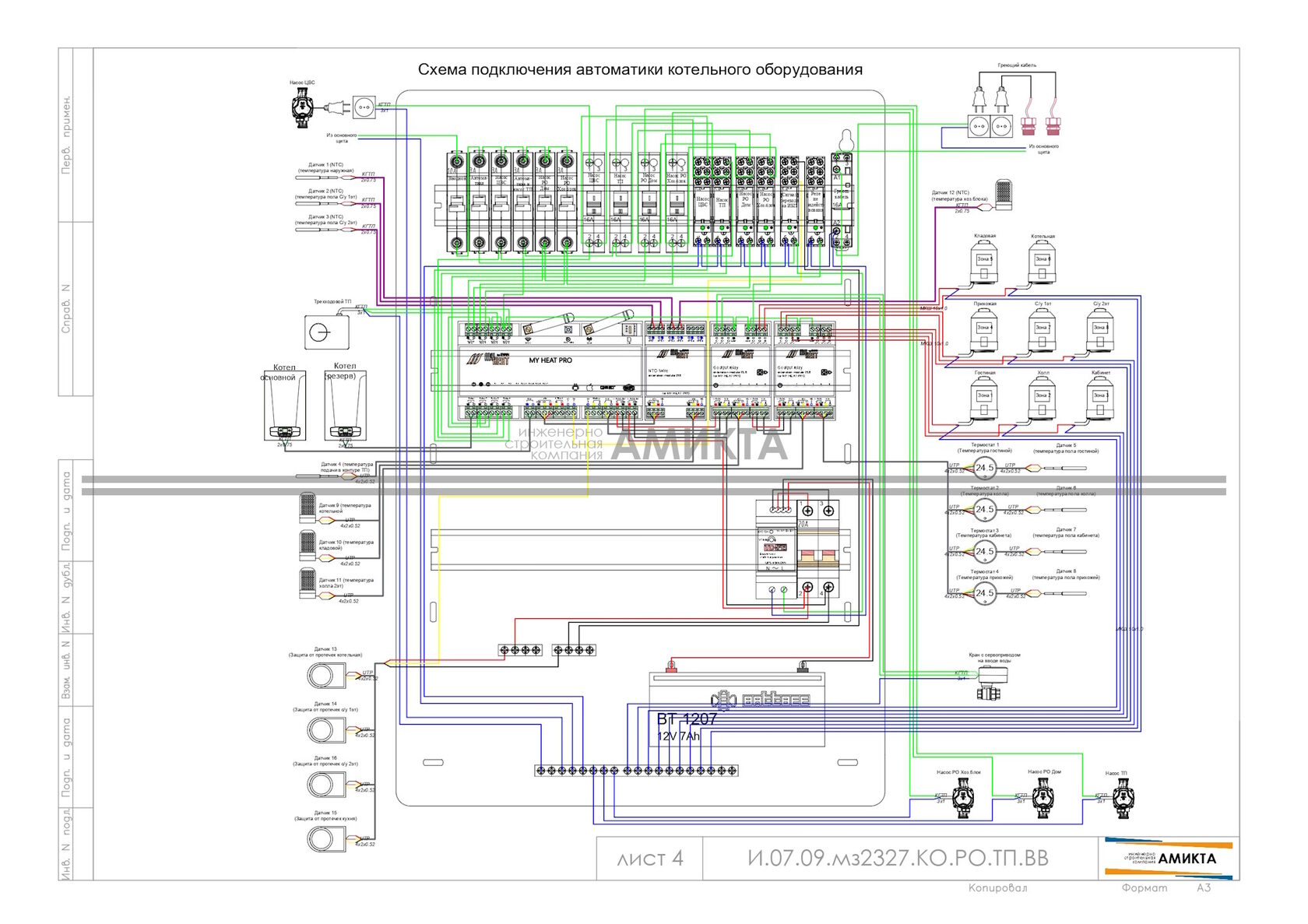

Как автоматика управляет радиаторным отоплением и теплым полом в одном доме

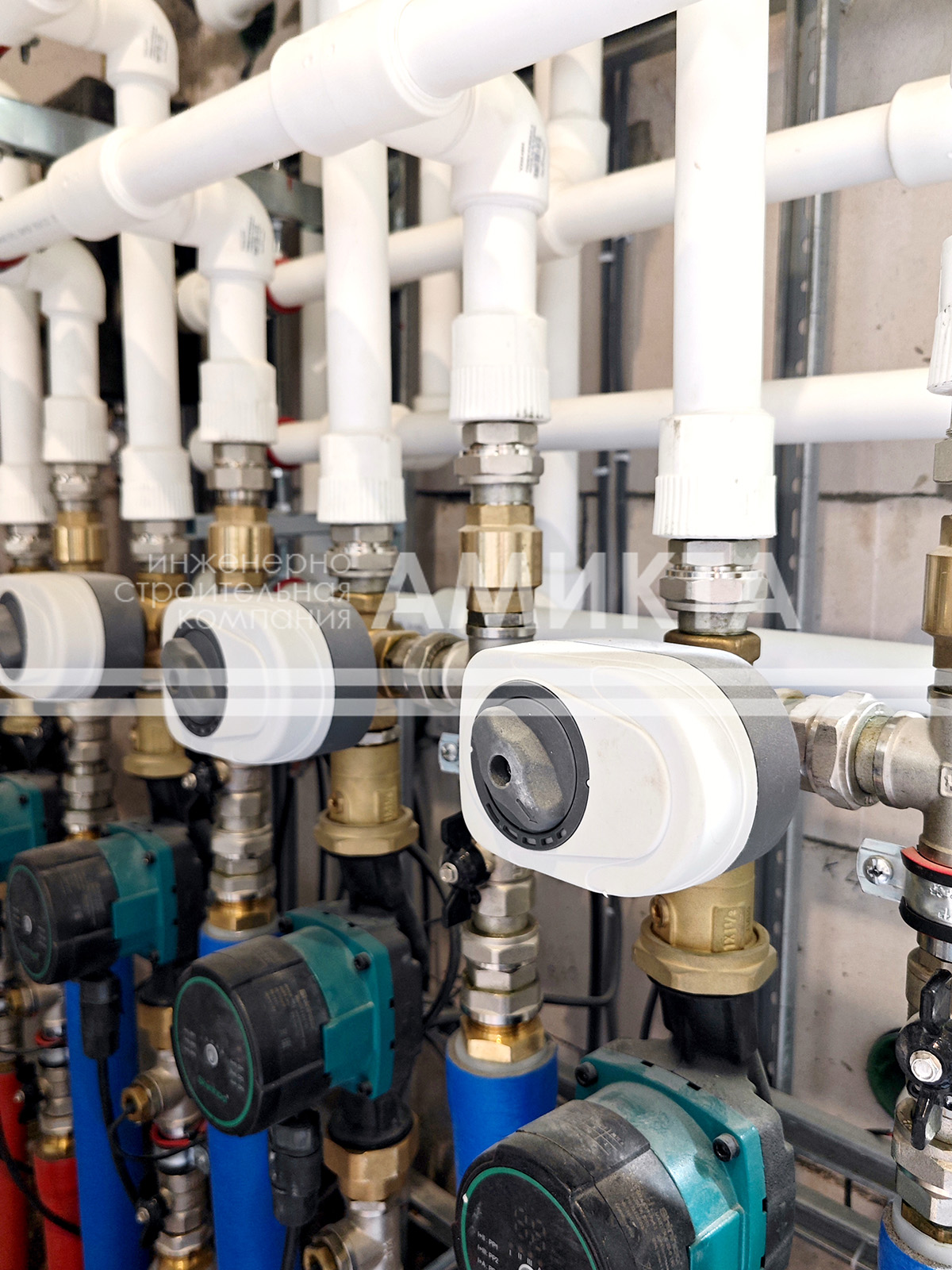

Радиаторы и водяной теплый пол в одном доме требуют разной температуры теплоносителя. Радиаторный контур работает на 55-75 градусах, теплый пол на 30-45. Контроллер ведет каждый контур по своему графику: сервоприводы трехходовых смесительных клапанов поддерживают расчетную температуру подачи отдельно для радиаторов и отдельно для пола. Датчики теплоносителя подтверждают исполнение.

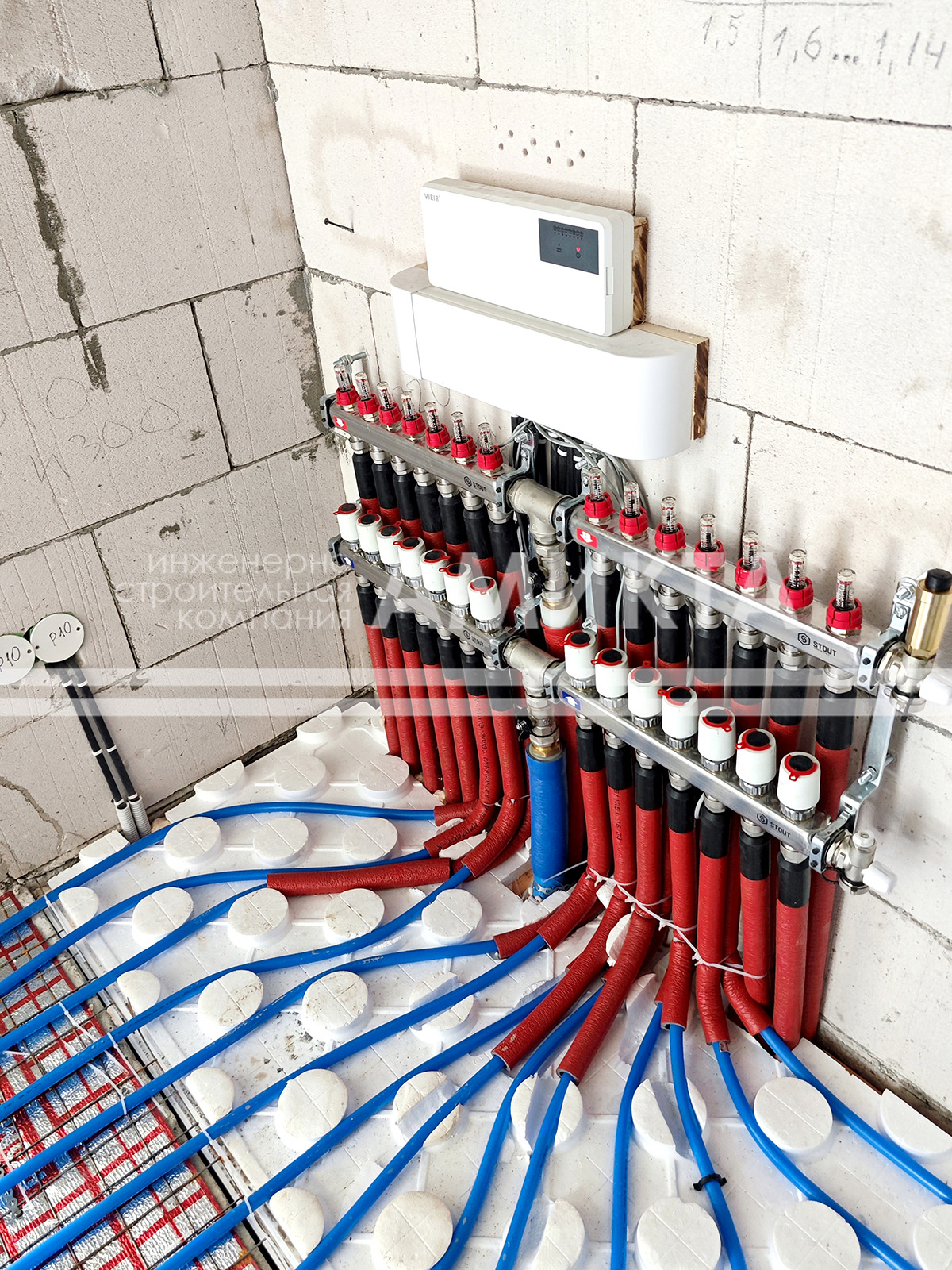

По зонам теплого пола регулировка идет от коллектора. На каждом выходе коллекторной группы установлен сервопривод, который открывает и перекрывает контур по команде комнатного термостата своей зоны. Прогретая зона закрывается, остывшая открывается вновь, а температура теплоносителя в подающей магистрали остается неизменной благодаря смесительному клапану.
Конфликты между контурами снимаются сценариями автоматики, а не ручным вмешательством. Например, при одновременном запросе тепла от радиаторной зоны и нескольких зон пола контроллер распределяет мощность котла по приоритету контура и корректирует положение обоих клапанов так, чтобы ни один контур не остался без расчетной температуры. Владельцу дома ничего делать не нужно. Сценарии автоматики настраиваются на этапе проектирования и пусконаладки.
Какое регулирование выбрать: сравнение способов
Для дома с постоянным режимом проживания погодозависимости без коррекции обычно хватает. Если режим меняется, например при сезонном проживании или разном времени обогрева помещений, коррекция по зонам окупается точностью и дополнительной экономией.

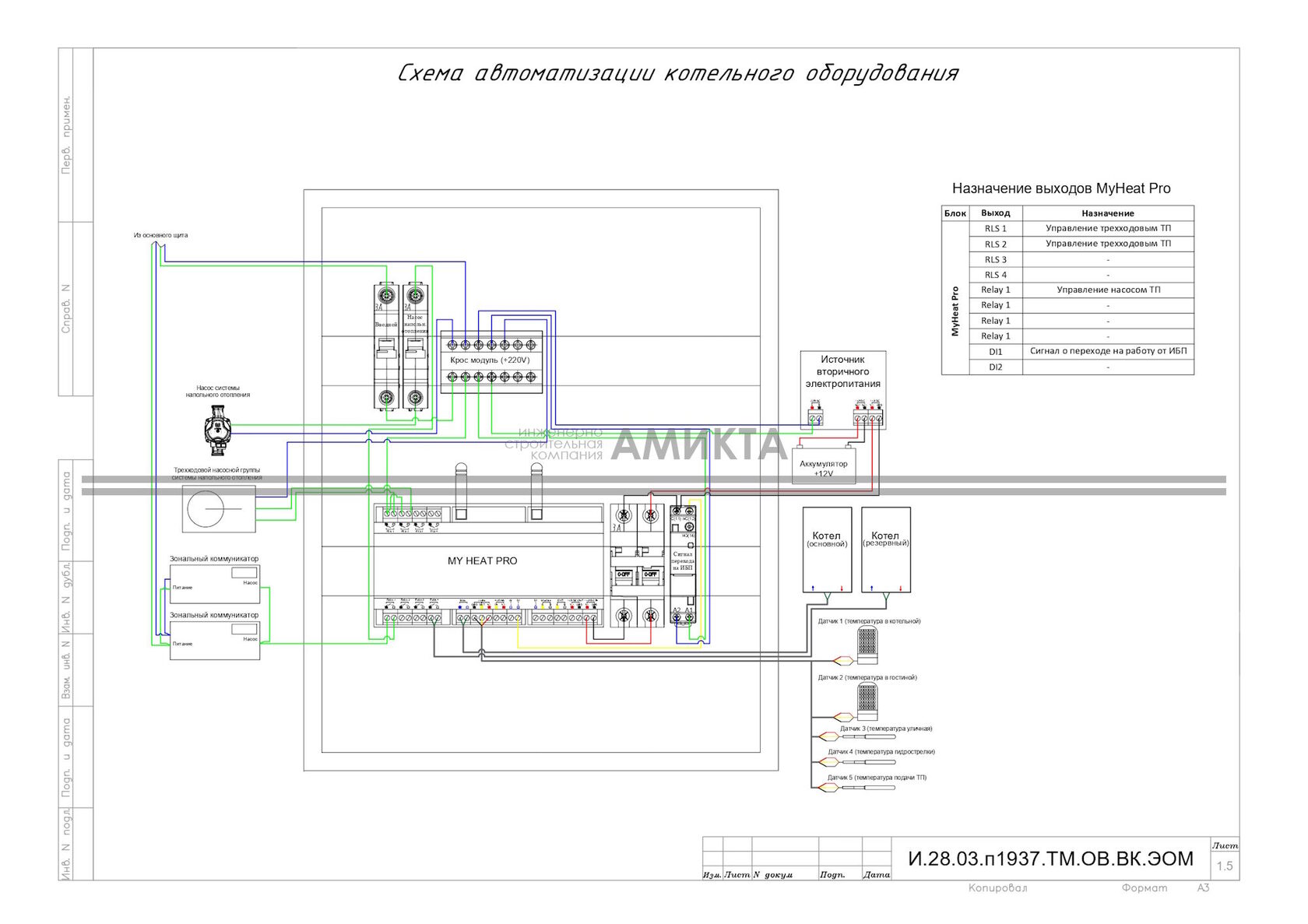

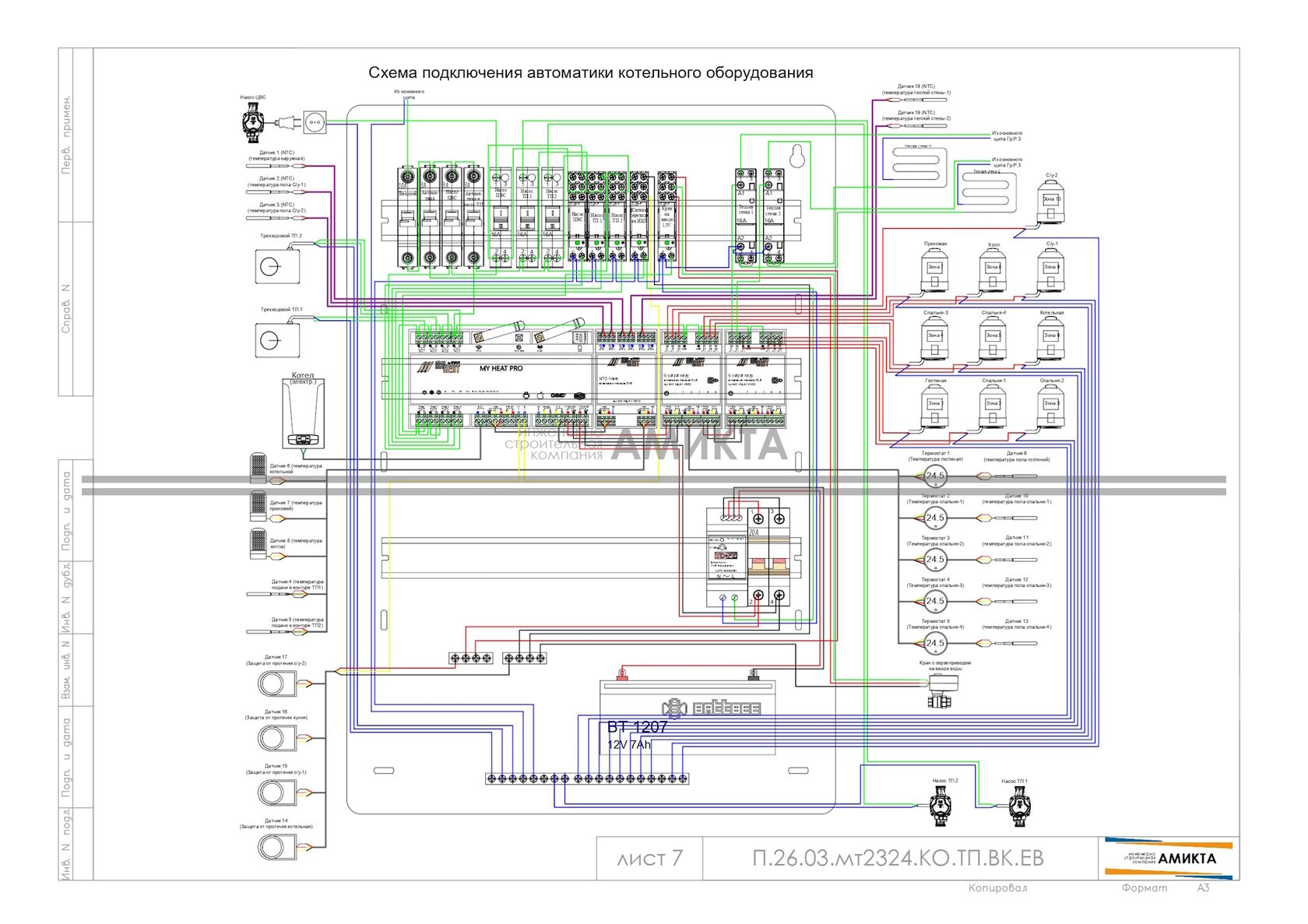

Что нужно для монтажа погодозависимой автоматики в котельной

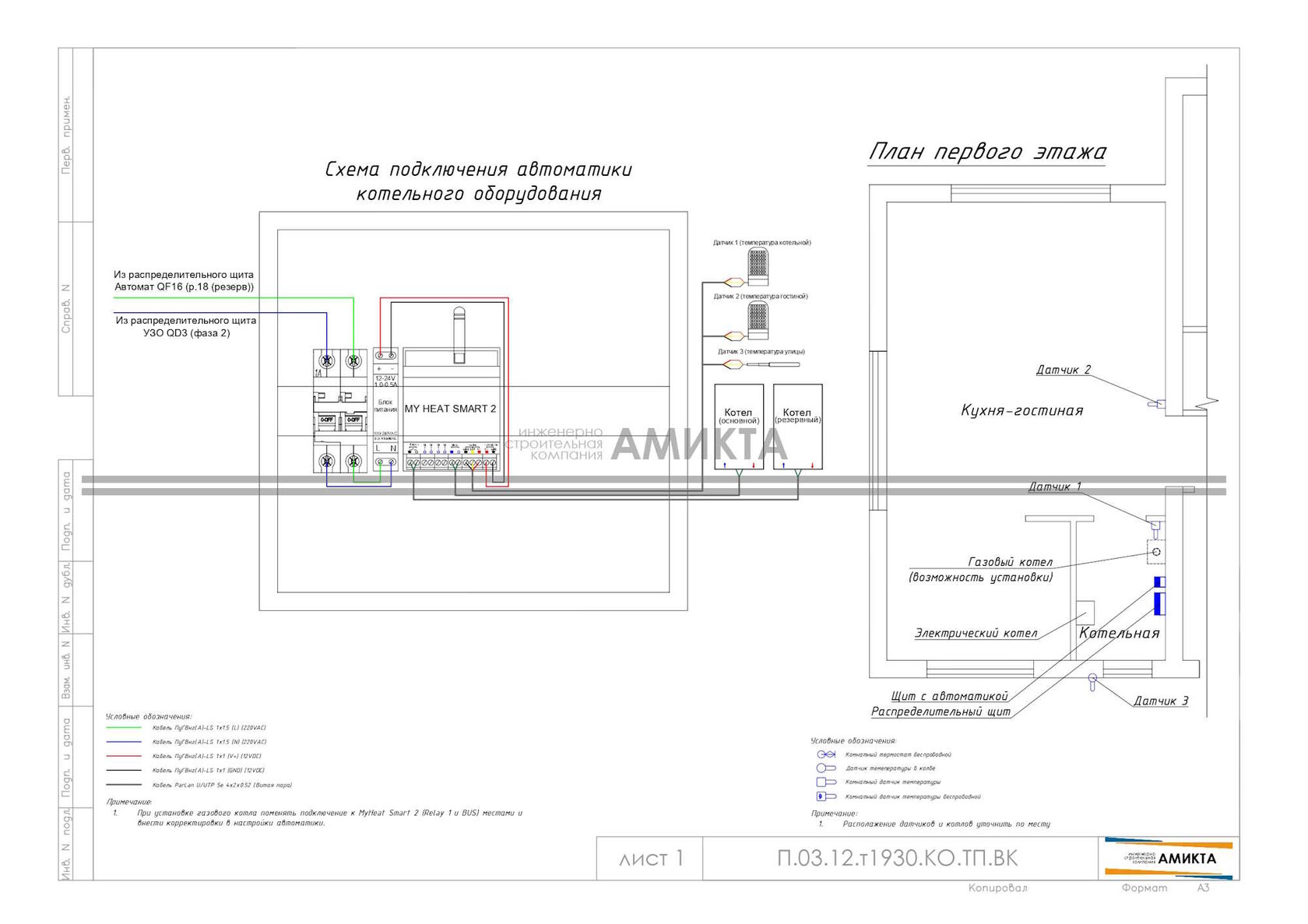

Состав комплекта определяется типом котла и схемой котельной. Путей подключения два: по цифровой шине и через исполнительные устройства контуров.
Цифровое подключение применяется, когда котел поддерживает шину OpenTherm или eBus. Контроллер соединяется с котлом двумя проводами и передает ему расчетную мощность в процентах. Горелка модулирует плавно, без вкл-выкл. Это самый эффективный вариант, потому что модуляция сохраняется в полном диапазоне.
Управление через исполнительные устройства работает с любым котлом, включая старые модели без цифровых интерфейсов. Контроллер включает и выключает котел релейным выходом по датчику температуры подачи, а трехходовой смесительный клапан с сервоприводом точно поддерживает расчетную температуру в контуре. Модуляция при этом недоступна, плавность воссоздается дозированным смешиванием.
Базовый перечень оборудования для обоих вариантов:
- Контроллер с поддержкой погодозависимого регулирования.
- Уличный датчик температуры с кабельной прокладкой в котельную.
- Датчики температуры теплоносителя на каждый контур.
- Сервоприводы и трехходовые смесительные клапаны по числу контуров с разной температурой подачи.
- Сервоприводы на выходы коллекторов теплого пола по числу зон.
- Комнатные термостаты или модуль связи с приложением, по выбранной схеме коррекции.
- При необходимости - симисторный или дискретный блок расширения для дополнительных каналов и аккумулятор для работы автоматики при отключении электричества.
Сколько экономит погодозависимое регулирование
По нашим объектам экономия топлива при правильном монтаже и настройке автоматики составляет в среднем до 30 процентов. Это цифра по реализованным домам, а не обещание производителя оборудования.
Экономия складывается из нескольких источников. Первый - отказ от циклических перегревов: при работе по термостату каждый цикл нагревает контур до одной и той же максимальной температуры, при погодозависимости подача в теплую погоду держится минимально достаточной. Второй - работа на пониженной температуре: чем ниже подача, тем меньше теплопотери через трубопроводы, а у конденсационного котла, если он установлен, растет коэффициент полезного действия. Третий - отсутствие перегрева помещений. Теплопотери дома растут пропорционально разности температур внутри и снаружи, и каждый лишний градус в комнатах прямо увеличивает расход.
Экономии не будет, если график настроен без подстройки под дом или система не отбалансирована. Автоматика снижает расход только тогда, когда теплоноситель реально доставляется к приборам в расчетном объеме. При несбалансированных контурах контроллер исправно отрабатывает график, а дом все равно недогревается за счет неравномерной раздачи.
Какие ошибки допускают при настройке автоматики отопления
- Уличный датчик на солнечной фасадной стене. Контроллер получает завышенную температуру и недогревает контур в мороз.
- График оставлен без подстройки под дом. Типовая кривая не учитывает фактические теплопотери, и система отопления либо недогревает, либо перегревает дом.
- Настройка без контроля по фактической температуре в помещениях.
- Отсутствие резервного питания там, где оно предусмотрено проектом. При отключении электричества в мороз контроллер может отключиться, не сохранив в памяти нужные настройки.
Реализованные объекты компании Амикта
В наших проектах автоматика проектируется вместе с котельной до начала монтажа.
Каркасный дом 187 м2, КП Бейсайд Резиденс (Московская область). Дом отапливается электрическим котлом 15 кВт, котельная смонтирована с подготовкой под будущий газовый котел. Управление отоплением выполняет контроллер с симисторным и дискретным блоками расширения, комнатные термостаты связаны с контроллером и сервоприводами напрямую, без промежуточных зональных коммуникаторов. Резервное питание автоматики поддерживается аккумулятором. Больше информации про работы на объекте: https://amikta.ru/montazh-inzhenernuh-system-bejsajd-rezidens
Дом из газобетона 223 м2, г. Колтуши (Ленинградская область). Котельная работает в связке газовый котел 24 кВт + электрический котел 14 кВт, обвязка собрана с гидрострелкой и трехходовыми смесительными клапанами с сервоприводами. Контроллер с симисторным блоком расширения получает данные от проводных датчиков, резервирование выполнено аккумулятором 12 В и резервированным источником питания. Отопление разделено на радиаторный контур с трубчатыми радиаторами и теплый пол площадью 178 м2 на трех коллекторах. Больше информации про работы на объекте: https://amikta.ru/portfolio/montazh-inzhenernuh-system-koltusi
FAQ
Что лучше для газового котла: комнатный термостат или погодозависимая автоматика?
Для постоянно проживаемого дома эффективнее погодозависимая автоматика с комнатной коррекцией по зонам. Термостат с релейным вкл-выкл обходится дешевле, но держит температуру хуже и не снижает расход топлива сопоставимо. Разумный минимум - погодозависимость. Коррекция по комнатам добавляет точность.
Как подключить комнатный термостат к газовому котлу?
Если котел поддерживает OpenTherm или eBus, термостат или контроллер соединяется с котлом двумя проводами цифровой шины, передается расчетная мощность, горелка модулирует плавно. Если шины нет, термостат подключается к клеммам релейного входа котла и включает-выключает его по температуре в помещении. Второй вариант проще в монтаже, однако держит температуру хуже и запускает циклическую работу горелки.
Можно ли добавить погодозависимость на котел без цифровой шины?
Да. Контроллер подключается релейным выходом и управляет котлом по датчику температуры подачи, точность поддержания температуры обеспечивает трехходовой смесительный клапан с сервоприводом. Модуляция мощности при этом недоступна, остальные функции сохраняются полностью.
Куда ставить уличный датчик температуры?
На северную или северо-восточную стену, под защитой от осадков, вдали от оконных проемов, вытяжных отверстий и участков, обогреваемых солнцем. Датчик, греющийся на солнце, завышает уличную температуру, и система недогревает дом.
Почему котел работает, а в доме прохладно при настроенном графике?
Три типовые причины: график не подогнан под фактические теплопотери дома, уличный датчик установлен в месте с искаженной температурой, либо система не отбалансирована и теплоноситель распределяется между контурами неравномерно.
Можно ли управлять отоплением со смартфона без термостатов на стенах?
Можно. Контроллер подключается к домашней сети, показания датчиков выводятся в приложение, оттуда же задаются температура по зонам, графики и режимы. Комнатные термостаты - опция для тех, кто предпочитает управление со стены.
Сколько стоит автоматика котельной с погодозависимым регулированием?
Стоимость определяется составом комплекта: типом подключения к котлу, числом контуров с разной температурой подачи, количеством зон, необходимостью резервного питания. Точную смету составляют после расчета котельной.
Что произойдет с отоплением, если уличный датчик выйдет из строя?
В контроллере активируется аварийный режим: регулирование ведется по датчику температуры теплоносителя и комнатным термостатам, владельцу на телефон приходит уведомление об ошибке. Отопление дома не останавливается. Для восстановления точной работы датчик подлежит замене.
